Erleichtert Handhabung und Montage gegenüber vergleichbaren Ausführungen aus Stahl
Aluminium Gitterroste

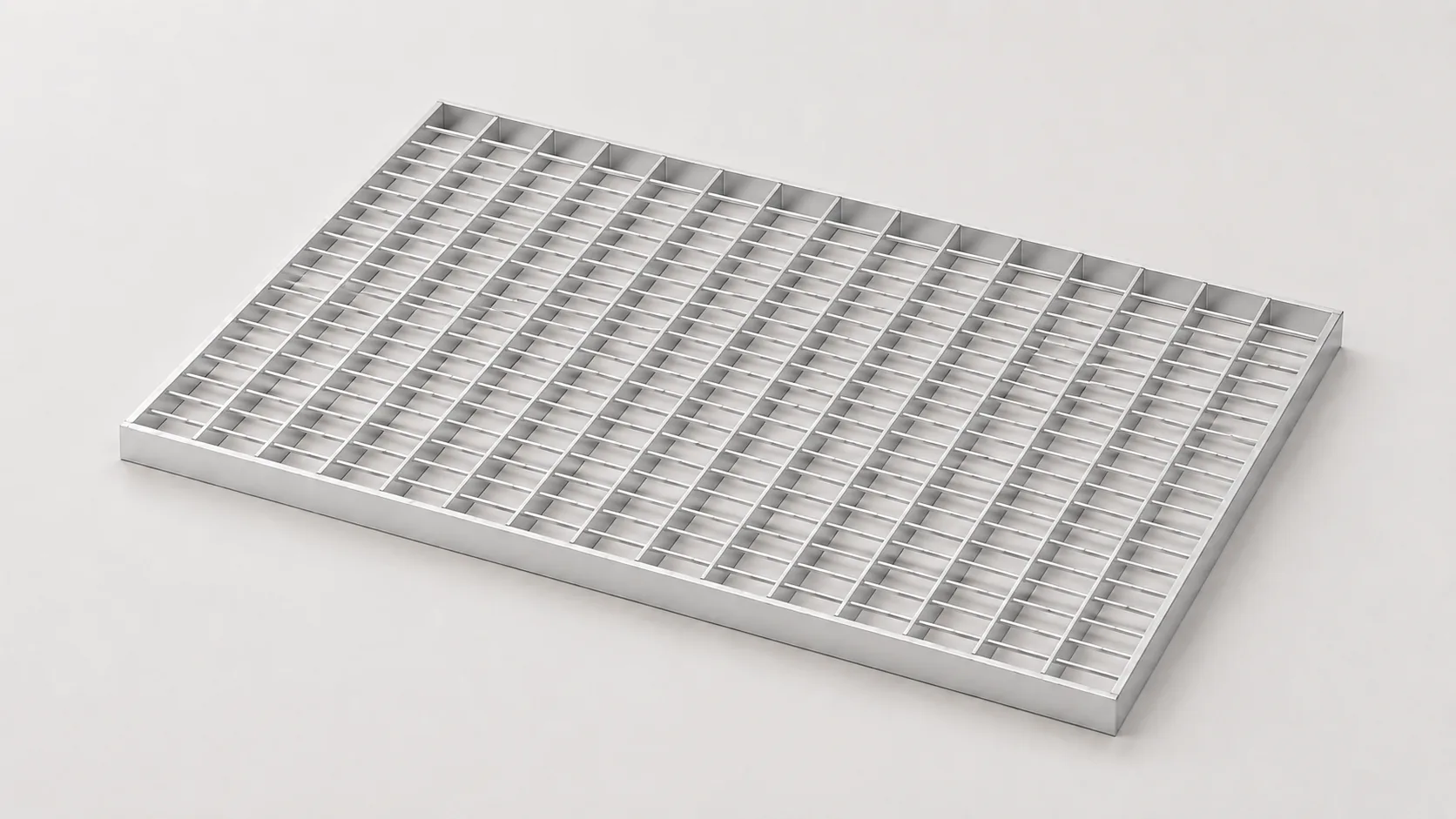

Aluminium Gitterroste nach Maß für leichte Konstruktionen
Aluminium Pressroste aus AlMg3, EN AW-5754, bieten ein geringes Eigengewicht und werden nach Maß gefertigt. Wählen Sie Abmessungen, Ausschnitte und Oberfläche passend zu Fassade, Sonnenschutz, Deckenabhängung oder Laufbereich. Belastung, freie Spannweite und Umgebung müssen für den jeweiligen Einsatz geprüft werden.
- Gefertigt aus AlMg3, EN AW-5754
- Tragstabhöhen von 20 bis 60 mm
- Maßanfertigungen und kleine Losgrößen möglich
Angebot mit technischer Abstimmung
Preis und Liefertermin werden für Ihre Ausführung im Angebot abgestimmt. Maße, Stückzahl und ein Foto oder eine Zeichnung helfen dabei; offene Angaben können Sie kennzeichnen.
Geeignet für zahlreiche Anwendungen im Innenbereich und in abgestimmten Außenbereichen
Individuelle Abmessungen sowie runde und eckige Ausschnitte sind möglich
Roh, gebeizt, eloxiert oder projektbezogen in RAL Farben beschichtet
Richtig bestellen
In sechs Schritten zum passenden Aluminium Gitterrost
Aluminium wird häufig wegen seines geringen Gewichts und seiner Optik gewählt. Für eine zuverlässige Auswahl müssen jedoch auch Belastung, Spannweite, Umgebung, Oberfläche und Einbausituation berücksichtigt werden.
Planungsschritte anzeigen
Anwendung beschreiben
Fassade, Sonnenschutz, Deckenabhängung, Laufweg, Bühne oder andere Funktion eindeutig benennen.
Belastung festlegen
Personenlasten, Flächenlasten, Punktlasten und die freie Spannweite angeben.
Abmessungen bestimmen
Fertigmaß, Tragstabrichtung, Auflagerbreite sowie Ausschnitte und Sonderformen kennzeichnen.
Oberfläche auswählen
Roh, gebeizt, eloxiert oder farbbeschichtet passend zu Umgebung und Gestaltung prüfen.
Rutschhemmung klären
Bei begehbaren Flächen Gehrichtung, auftretende Stoffe und erforderlichen Nachweis berücksichtigen.
Anschlüsse abstimmen
Befestigung, Unterkonstruktion, Kontakt zu anderen Metallen und Entwässerung gemeinsam betrachten.
Produkt verstehen
Wie ist ein Aluminium Pressrost aufgebaut?
Beim Aluminium Pressrost werden gerade Füllstäbe unter hohem Druck in vorbereitete Schlitze der Tragstäbe eingepresst. Die Tragstäbe übernehmen die Lastabtragung zwischen den Auflagern. Deshalb müssen Tragstabrichtung und freie Spannweite bereits bei der Anfrage eindeutig angegeben werden.
Standardmäßig erhalten Aluminium Gitterroste eine umlaufende Flacheinfassung. Außerdem sind projektbezogene Abmessungen sowie runde oder eckige Ausschnitte möglich. Dadurch lässt sich der Rost an Fassaden, technische Einbauten und vorhandene Konstruktionen anpassen.
Das geringere Eigengewicht kann Transport, Handhabung und Montage erleichtern. Dennoch muss die Tragfähigkeit für jede Abmessung, Spannweite und Belastung gesondert geprüft werden.
Auswahlhilfe
Oberfläche passend zu Nutzung und Gestaltung auswählen
Die Oberfläche beeinflusst Erscheinungsbild, Pflege und Beständigkeit. Deshalb wird sie gemeinsam mit der konkreten Einbausituation festgelegt.
Bei Bedarf seitlich scrollen.
| Oberfläche | Erste Orientierung | Für die Anfrage wichtig |
|---|---|---|
| Roh | Technische und wirtschaftliche Grundausführung | Sichtanforderung und Umgebungsbedingungen nennen |
| Gebeizt | Gleichmäßigere Oberfläche für zahlreiche Anwendungen | Einbauort und gewünschte Optik beschreiben |
| Eloxiert | Veredelte Oberfläche für erhöhte gestalterische Anforderungen | Farbton, Schichtanforderung und Sichtseite festlegen |
| RAL beschichtet | Farbige Einbindung in Fassaden und Architektur | RAL Farbton, Glanzgrad und Beanspruchung angeben |
| Rutschhemmend | Profilierung am Füllstab, Tragstab oder in beiden Richtungen möglich | Gehrichtung und geforderte R Gruppe nur mit aktuellem Nachweis angeben |
Die Tabelle dient der ersten Orientierung. Maßgebend sind die konkrete Legierung, die gewählte Oberflächenbehandlung, die Umgebung und die technische Prüfung des Projekts.
Ausführungen
Aluminium Gitterroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Aluminium Pressroste
Leichte Rostkonstruktionen für Fassaden, Decken, Podeste und technische Anwendungen.
Aluminium-Bodengitter
Luftdurchlässige 600 × 600 mm Bodenmodule mit herausnehmbarem Kern für Serverräume und technische Doppelböden.
Sonnenschutzroste
Horizontal oder konstruktiv geneigt angeordnete Roste zur Verschattung von Glasflächen und Fassaden.

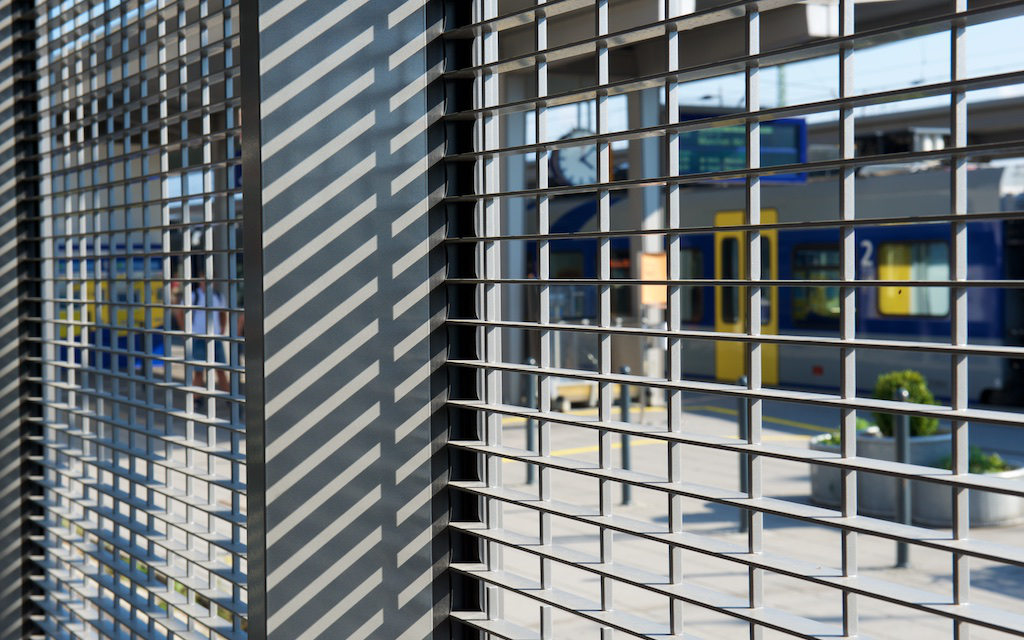

Fassadengitterrost Typ Berlin
Großformatige Aluminiumroste mit hydraulisch verpressten Knotenpunkten für Fassaden, Decken und Sonnenschutz.
Rutschhemmende Aluminiumroste
Profilierte Tragstäbe, Füllstäbe oder beide Stabrichtungen für entsprechend geprüfte Laufbereiche.
Sonderroste nach Maß
Individuelle Abmessungen, Anschnitte und Ausschnitte für projektbezogene Einbausituationen.
Technische Orientierung
Technische Angaben zu Aluminium Gitterroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauart | Pressrost mit eingepressten Füllstäben |
|---|---|
| Werkstoff | AlMg3, Werkstoffbezeichnung EN AW-5754 |
| Tragstabhöhen | 20, 25, 30, 35, 40, 50 und 60 mm |
| Tragstabstärken | 2 oder 3 mm |
| Randeinfassung | Standardmäßig umlaufende Flacheinfassung |
| Oberflächen | Roh, gebeizt, eloxiert oder in RAL Farben beschichtet |
| Rutschhemmung | Am Füllstab, Tragstab oder an beiden Stabrichtungen möglich |
| Bearbeitung | Runde und eckige Ausschnitte sowie projektbezogene Sonderformen |
| Lieferform | Auftragsbezogene Maßanfertigung, auch in kleinen Losgrößen |
| Belastung | Projektbezogene Prüfung nach Spannweite, Rostgröße und Nutzung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Einsatzbereich
Fassade, Sonnenschutz, Decke, Laufweg oder technische Konstruktion sowie Innen oder Außen
- 2Rostmaß und Tragstabrichtung
Fertigmaß, freie Spannweite, Auflagerbreite und Richtung der Tragstäbe
- 3Belastung und Nutzung
Personenlast, Flächenlast, Punktlast und besondere betriebliche Beanspruchungen
- 4Maschenweite und Rutschhemmung
Gewünschtes Maschenbild, Gehrichtung und gegebenenfalls geforderter Nachweis
- 5Oberfläche und Farbe
Roh, gebeizt, eloxiert oder beschichtet sowie RAL Farbton und Sichtanforderung
- 6Unterlagen und Termin
Stückzahl, Skizze oder Zeichnung, Ausschnitte, Befestigung und gewünschter Liefertermin
Einsatzbereiche
Typische Anwendungen für Aluminium Gitterroste
Fassadengestaltung
Offene und gleichmäßige Rostflächen für technische und architektonische Fassadenlösungen
Sonnenschutz
Vorgelagerte Rostelemente zur konstruktiven Verschattung von Fenstern und Glasfassaden
Deckenabhängungen
Leichte und offene Deckenelemente für technische Bereiche und gestalterische Innenräume
Bühnen und Podeste
Begehbare Flächen, deren Belastung und Spannweite projektbezogen geprüft werden
Sichtschutz und Zäune
Gleichmäßige offene Strukturen für Abtrennungen und gestalterische Einfassungen
Häufige Fragen
Antworten zu Aluminium Gitterroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Wann ist ein Aluminium Gitterrost sinnvoll?
Aluminium eignet sich besonders, wenn geringes Eigengewicht, Korrosionsbeständigkeit und eine gleichmäßige technische Optik wichtig sind. Typische Anwendungen sind Fassaden, Sonnenschutz, Decken und ausgewählte Laufbereiche.
Aus welcher Aluminiumlegierung werden die Roste gefertigt?
Die hier beschriebenen Aluminium Gitterroste werden aus AlMg3 mit der Werkstoffbezeichnung EN AW-5754 gefertigt. Die konkrete Eignung muss zur Umgebung und zur geplanten Oberflächenbehandlung passen.
Welche Tragstabhöhen sind möglich?
Erhältlich sind Tragstabhöhen von 20, 25, 30, 35, 40, 50 und 60 mm sowie Tragstabstärken von 2 oder 3 mm.
Sind Aluminium Gitterroste nach Maß möglich?
Ja. Die Roste werden auftragsbezogen gefertigt. Individuelle Abmessungen sowie runde und eckige Ausschnitte sind möglich.
Welche Oberflächen sind erhältlich?
Aluminium Gitterroste können roh oder gebeizt geliefert werden. Außerdem sind je nach Projekt eloxierte oder in RAL Farben beschichtete Ausführungen möglich.
Gibt es rutschhemmende Aluminium Gitterroste?
Ja. Die Profilierung kann am Füllstab, am Tragstab oder in beiden Stabrichtungen vorgesehen werden. Eine bestimmte R Gruppe darf nur für die konkret geprüfte Ausführung angegeben werden.
Sind Aluminiumroste für Laufwege geeignet?
Grundsätzlich sind begehbare Ausführungen möglich. Tragstabhöhe, Tragstabstärke, freie Spannweite, Belastung und Auflagerung müssen jedoch für das konkrete Projekt geprüft werden.
Was ist bei der Verbindung mit anderen Metallen zu beachten?
Bei unterschiedlichen Metallen müssen Feuchtigkeit, Kontaktkorrosion, Befestigungsmittel und konstruktive Trennung berücksichtigt werden. Die Anschlussdetails werden deshalb projektbezogen abgestimmt.
Sind kleine Stückzahlen möglich?
Ja. Aluminium Gitterroste können auch in kleinen Losgrößen und als einzelne Maßanfertigungen angefragt werden.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Anwendung, Rostmaß, Tragstabrichtung, freie Spannweite, Auflagerbreite, Belastung, Maschenweite, Oberfläche, Ausschnitte, Stückzahl und möglichst eine bemaßte Zeichnung.
Was ist der Fassadengitterrost Typ Berlin?
Der rotec Fassadengitterrost Typ Berlin ist eine großformatige Aluminiumkonstruktion aus AlMgSi 0,5 F22. Tragstäbe und Füllstäbe werden hydraulisch zu unlösbaren Knotenpunkten verpresst. Dadurch eignet sich der Rost unter anderem für Fassaden, Decken, Wartungsstege und Sonnenschutzkonstruktionen.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Persönlicher Kontakt
Ihre Ansprechpartner für Gitterroste
Gitterroste
Astrid Püschel
Telefon030 789039-15E-Maila.pueschel@rotec-berlin.deGitterroste
Marcello Canu
Telefon030 789039-47E-Mailm.canu@rotec-berlin.deBeratung und Anfrage
Benötigen Sie Aluminium Gitterroste für Ihr Projekt?
Übermitteln Sie uns Einsatzbereich, Abmessungen, Belastung und Stückzahl. Gemeinsam klären wir die geeignete Ausführung.
