Bestätigte Produktklassifizierung für die beschriebenen Ausführungen; die benötigte Klasse wird projektbezogen bestimmt
Sicherheitsroste und Stufen
Sicherheitsroste Typ O2 und O3 sowie O2-Treppenstufen
Sicherheitsroste Typ O2 und O3 besitzen profilierte Lochungen zur Rutschhemmung und Entwässerung. Vergleichen Sie die Rostausführungen und die passenden Treppenstufen mit O2-Lochung. Die beschriebenen Ausführungen sind mit R13/V10 klassifiziert; für Ihr Projekt müssen Abmessungen, Belastung und geforderte Rutschhemmung zusammenpassen.
- Geprüfte Rutschhemmung R13 und Verdrängungsraum V10
- Für Rampen, Treppen, Podeste und Wartungswege
- Angenehm begehbar bei geringer Durchsicht, besonders bei Typ O2
- Einfache Montage mit systemgerechten Befestigungsmitteln
- Passende Treppenstufen mit O2-Lochung erhältlich
Nach oben profilierte Lochungen geben Halt, kleinere Öffnungen leiten Flüssigkeiten ab
Das dichte Lochbild von Typ O2 vermittelt auf hoch gelegenen Treppen und Laufwegen ein ruhigeres Laufgefühl
Rosttafeln werden auf die vorbereitete Unterkonstruktion aufgelegt und mit geeigneten Befestigungsmitteln verschraubt
Normprogramm
Standard-Podestroste und Sicherheitsstufen aus Typ O2
Zuerst finden Sie die Standard-Podestroste in festgelegten Abmessungen. Anschließend folgen die passenden Sicherheitsstufen für Treppenanlagen. Die Maße wurden mit den aktuellen technischen Produktdaten abgeglichen und sind nach Länge und Breite gegliedert. Die aktuelle Verfügbarkeit und Lieferzeit werden vor der Bestellung geprüft. Nennen Sie für eine Anfrage die gewünschte Größe, Ausführung und Stückzahl.
Standard-Podestroste Typ O2 mit 500 mm Breite
Standardroste aus 2 mm starkem Stahlblech, feuerverzinkt, mit R13 und V10. Maßangabe: Länge × Breite × Rosthöhe.
Bei Bedarf seitlich scrollen.
| Rostmaß | Materialstärke | Rutschhemmung | Oberfläche | PREIS/BESTELLUNG |
|---|---|---|---|---|
| 500 × 500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 600 × 500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 700 × 500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 800 × 500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 1000 × 500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
Standard-Podestroste Typ O2 mit 1000 mm Länge
Die abgestuften Breiten ermöglichen eine schnelle Auswahl für Laufwege, Podeste und Rampen.
Bei Bedarf seitlich scrollen.
| Rostmaß | Materialstärke | Rutschhemmung | Oberfläche | PREIS/BESTELLUNG |
|---|---|---|---|---|
| 400 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 500 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 600 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 700 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 800 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 900 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 1000 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 1200 × 1000 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
Standard-Podestroste Typ O2 mit 1500 mm und weiteren Standardbreiten
Längere Standardroste sowie ergänzende Standardbreiten. Auflagerung und Belastbarkeit sind für das Projekt zu prüfen.
Bei Bedarf seitlich scrollen.
| Rostmaß | Materialstärke | Rutschhemmung | Oberfläche | PREIS/BESTELLUNG |
|---|---|---|---|---|
| 500 × 1500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 600 × 1500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 750 × 1500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 800 × 1500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 900 × 1500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 1000 × 1500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 1200 × 1500 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 1000 × 600 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
| 1000 × 1200 × 33 mm | 2 mm | R13 / V10 | Feuerverzinkt | Shop folgt |
Sicherheitsstufen Typ O2 aus Stahl, feuerverzinkt
Sicherheitsstufen mit 150 mm Auftrittstiefe, rutschhemmender Oberfläche R13 und Verdrängungsraum V10. Seitliche Anschraublaschen sind Bestandteil der Stufe.
Bei Bedarf seitlich scrollen.
| Stufenmaß | Rosthöhe | Materialstärke | Artikelnummer | PREIS/BESTELLUNG |
|---|---|---|---|---|
| 400 × 150 mm | 45 mm | 2 mm | F100000101 | Shop folgt |
| 500 × 150 mm | 45 mm | 2 mm | F100010101 | Shop folgt |
| 600 × 150 mm | 45 mm | 2 mm | F100020101 | Shop folgt |
| 700 × 150 mm | 45 mm | 2 mm | F100030101 | Shop folgt |
| 800 × 150 mm | 45 mm | 2 mm | F100040101 | Shop folgt |
| 900 × 150 mm | 45 mm | 2 mm | F100050101 | Shop folgt |
| 1000 × 150 mm | 45 mm | 2 mm | F100060101 | Shop folgt |
| 1100 × 150 mm | 58 mm | 2 mm | F100070101 | Shop folgt |
| 1200 × 150 mm | 58 mm | 2 mm | F100080101 | Shop folgt |
| 1300 × 150 mm | 58 mm | 2 mm | F100090101 | Shop folgt |
| 1500 × 150 mm | 58 mm | 2 mm | F100100101 | Shop folgt |
Befestigungsdetail
Seitenplatten der Typ O2 Normstufen
Die seitlich angeschweißten Anschraublaschen verbinden die Sicherheitsstufe mit den Treppenwangen. Eine Rundbohrung dient als fester Anschraubpunkt. Das zweite Befestigungsloch ist als Langloch ausgeführt und erleichtert das Ausrichten bei der Montage.
- Auftrittstiefe: 150 mm
- Randabstand D: 35 mm bis zur Mitte der Rundbohrung
- Lochabstand K: 78 mm von Lochmitte zu Lochmitte
- Rundbohrung: 13 mm Durchmesser
- Langloch: 13 mm hoch, für die Montageausrichtung
Vor der Bestellung prüfen
Die Stufen bis 1000 mm Länge besitzen eine Gesamthöhe von 45 mm. Ab 1100 mm Länge beträgt die Gesamthöhe 58 mm. Deshalb müssen Lochbild, Seitenplattenhöhe und Treppenwange vor der Bestellung gemeinsam geprüft werden.
Direkte Verbindung zum rotec Profishop vorbereitet
Normprogramm anfragenNach der Aufnahme in den Profishop führt jede Größe direkt zum passenden Shopartikel. Bis zur Freischaltung prüfen wir Preis, Menge und aktuelle Verfügbarkeit über die Anfrage.
Richtig bestellen
In sechs Schritten zum passenden Sicherheitsrost
Die Profilwahl richtet sich nach Gefährdung, Belastung und Einbausituation. Mit diesen Angaben können wir die geeignete Ausführung zuverlässig eingrenzen.
Planungsschritte anzeigen
Gefährdung beschreiben
Nässe, Öl, Fett, Eis, Staub oder andere Rückstände nennen, die auf der Lauffläche auftreten können.
Nutzung festlegen
Laufweg, Rampe, Podest, Treppenstufe, Wartungsbühne oder anderer Einsatzbereich.
Belastung angeben
Flächenlast, Punktlast und besondere betriebliche Lasten möglichst vollständig beschreiben.
Maße bestimmen
Länge, Breite, Bauhöhe, freie Spannweite und Auflagerbreite angeben.
Profilrichtung markieren
Bei Sicherheitsrosten ist die Paneelrichtung zugleich die Richtung der Stützweite.
Werkstoff auswählen
Stahl, Edelstahl oder Aluminium passend zu Korrosion, Hygiene, Gewicht und Umgebung festlegen.
Produkt verstehen
Wie funktionieren Sicherheitsroste Typ O2 und O3?
Die Lauffläche besitzt aufgebördelte Rundlochungen. Ihre profilierte Oberkante erzeugt sicheren Halt. Zusätzliche, nach unten gerichtete Öffnungen führen Flüssigkeit ab und helfen dabei, die Oberfläche begehbar zu halten.
Einzelne Paneele werden zu fertigen Rosttafeln verbunden. Dadurch übernehmen benachbarte Paneele gemeinsam Lasten. Gleichzeitig lassen sich größere Flächen zügig montieren, weil nicht jedes Paneel einzeln verschraubt werden muss.
Typ O2 wird aus 2 mm starkem Blech gefertigt und besitzt feinere Lochungen. Typ O3 besteht aus 3 mm starkem Blech und weist eine gröbere, offenere Struktur auf. Die statische Ausführung wird immer projektbezogen geprüft.
Die Montage einer fertigen Sicherheitsrosttafel ist mit der Montage eines Gitterrostes vergleichbar: Der Rost wird auf die vorbereiteten Auflager gelegt, ausgerichtet und mit den für Rost und Unterkonstruktion vorgesehenen Befestigungsmitteln gegen Verschieben und Abheben gesichert. Auflagerbreite, Befestigungsabstände und Randbereiche müssen zur bestätigten Ausführung passen.
Das dichte Lochbild von Typ O2 reduziert die Durchsicht deutlich. Das kann auf Fluchttreppen, Wartungsstegen und hoch gelegenen Zugängen das Sicherheitsgefühl verbessern, weil der direkte Blick in die Tiefe geringer ist. Gleichzeitig entsteht eine gleichmäßige Oberfläche, die angenehm begehbar und bei geeigneter Planung auch gut mit Rollstühlen befahrbar ist.
Für Treppenanlagen sind passende Sicherheitsstufen mit derselben O2-Lochung erhältlich. So können Laufwege, Podeste und Treppen mit einer einheitlichen R13/V10-Oberfläche ausgeführt werden. Die Normstufen besitzen seitliche Anschraublaschen zur Befestigung an den Treppenwangen; verfügbare Abmessungen und Befestigungsdetails finden Sie im Normprogramm dieser Seite.
Auswahlhilfe
Sicherheitsrost Typ O2 und Typ O3 im Vergleich
Die bestätigten Ausführungen von Typ O2 und Typ O3 erreichen R13 und V10. Unterschiede bestehen insbesondere bei Materialstärke, Lochgeometrie, Standardrosthöhe und freiem Querschnitt. Für die Bestellung ist der Nachweis der konkreten Werkstoff- und Produktausführung maßgebend.
Bei Bedarf seitlich scrollen.
| Merkmal | Typ O2 | Typ O3 |
|---|---|---|
| Materialstärke Stahl | 2 mm | 3 mm |
| Profilierte Lochung | 9 mm | 14 mm |
| Entwässerungsöffnung | 5 mm | 8,5 mm |
| Teilung | 25 × 25 mm | 36 × 36 mm |
| Standardrosthöhe | 33 mm | 45 mm |
| Freier Querschnitt | etwa 20 bis 25 Prozent | etwa 28 bis 32 Prozent |
| Rutschhemmung | R13 und V10, bestätigte Ausführung | R13 und V10, bestätigte Ausführung |
Die Tabelle dient der ersten Orientierung. Maßgebend sind das aktuelle Produktdatenblatt, die gewünschte Werkstoffausführung und die technische Prüfung des konkreten Projekts.
Ausführungen
Sicherheitsroste und Stufen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Sicherheitsrost Typ O2
Feiner strukturierte Ausführung aus 2 mm starkem Blech für Laufwege, Rampen, Podeste und Stufen.
Sicherheitsrost Typ O3
Gröbere und offenere Ausführung aus 3 mm starkem Blech für anspruchsvolle Belastungsfälle.
Sicherheitsrosttafeln
Werkseitig verbundene Paneele für eine schnelle Montage größerer Flächen.
Sicherheitspaneele
Einzelprofile in U Form oder C Form für projektbezogene Unterkonstruktionen.
Sicherheitsstufen Typ O2
Passende Treppenstufen mit O2-Lochung, R13/V10-Oberfläche und seitlichen Anschraublaschen für die Treppenwangen.
Befestigungsmittel
Geeignete Klemmen und Verschraubungen sichern die Rosttafeln gegen Verschieben und Abheben.
Technische Orientierung
Technische Angaben zu Sicherheitsroste und Stufen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Typ O2 für Rollstuhlrampen
Sicherheitsroste Typ O2 sind besonders gut für Rollstuhlrampen geeignet. Das dichte, gleichmäßige Lochbild lässt sich mit Rollstuhlrädern gut befahren. Die profilierte Oberfläche mit Rutschhemmungsklasse R13 unterstützt den Halt des Begleitpersonals und kann insbesondere bei Nässe ein sichereres Gehgefühl vermitteln. Bei Reifglätte oder Eis bleiben Räumen und Streuen erforderlich; R13 ist keine Garantie gegen Ausrutschen. Rampenneigung, Übergänge, Fugen, Radgrößen, Auflagerung und Belastbarkeit müssen zur jeweiligen Nutzung passen.
| Produktklassifizierung | R13 und V10 nach DIN 51130 für die bestätigte Ausführung |
|---|---|
| Anforderung im Arbeitsbereich | Projektbezogen nach Gefährdungsbeurteilung und ASR A1.5; Prüfung neuer Bodenbeläge nach DIN EN 16165, Anhang B |
| Werkstoffe | Stahl, Edelstahl oder Aluminium; Klassifizierung und technische Werte aus dem Nachweis der konkreten Ausführung übernehmen |
| Stahloberflächen | Roh, feuerverzinkt oder mit Farbbeschichtung nach RAL |
| Edelstahl | 1.4301 oder 1.4404, gebeizt oder elektrolytisch poliert |
| Aluminium | Legierung und Oberfläche entsprechend der bestätigten Produktausführung und Einsatzumgebung |
| Konstruktion | Paneele in U Form oder bei höheren Belastungen in C Form |
| Belastungsnachweis | Projektbezogen; für Zugänge zu Maschinen kann DIN EN ISO 14122-2 eine Grundlage sein, weitere Lastvorgaben sind gesondert anzugeben |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Projekt und Einsatzbereich
Projektbezeichnung, Einbauort, Nutzung und auftretende gleitfördernde Stoffe
- 2Werkstoff und Oberfläche
Stahl, Edelstahl oder Aluminium sowie die gewünschte Oberflächenbehandlung
- 3Rostabmessungen
Länge, Breite und Bauhöhe sowie Anzahl der benötigten Rostelemente
- 4Stützweite
Freie Spannweite und Paneelrichtung in einer Skizze eindeutig kennzeichnen
- 5Belastung
Vorgegebene Flächenlast, Punktlast und besondere betriebliche Beanspruchungen
- 6Befestigung und Aussparungen
Befestigungsmittel, Ausschnitte und Anschlussdetails mit Zeichnung angeben
Einsatzbereiche
Typische Anwendungen für Sicherheitsroste und Stufen

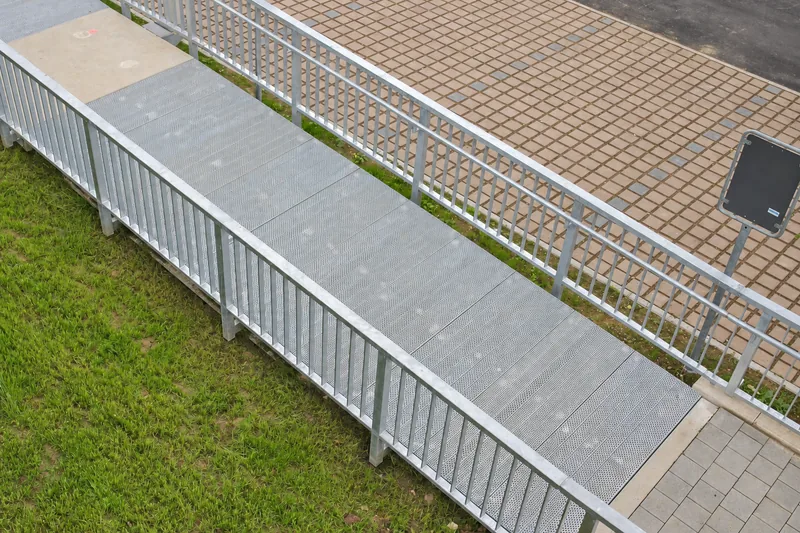

Rollstuhlrampen und barrierefreie Zugänge
Typ O2 mit dichtem Lochbild für gut befahrbare Rampenflächen und R13-Oberfläche für den Halt des Begleitpersonals; Eignung projektbezogen prüfen
Industrieanlagen
Laufwege und Bedienebenen mit Nässe, Öl oder produktionsbedingten Rückständen

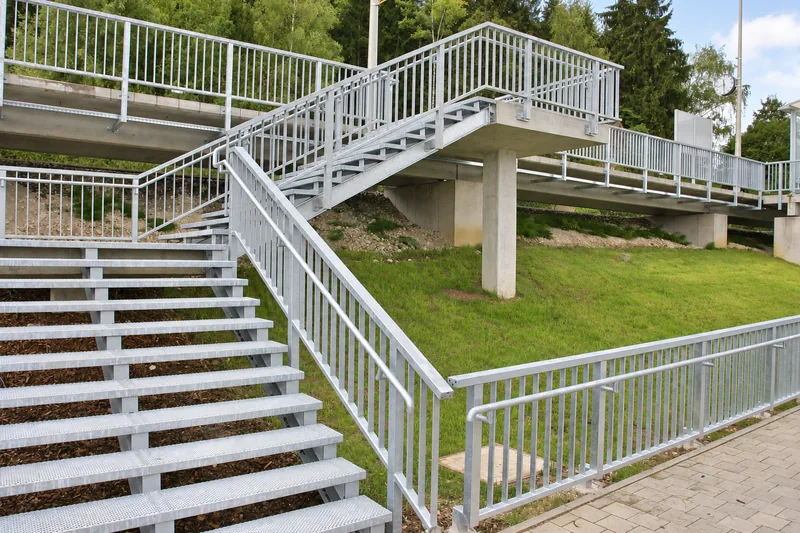

Fluchttreppen mit O2-Sicherheitsstufen
Roste und passende Treppenstufen mit dichtem Lochbild, geringer Durchsicht und bestätigter Rutschhemmung für witterungsbeanspruchte Treppenanlagen
Wartungsstege und Wartungsbühnen
Angenehm begehbare Arbeitsflächen mit guter Drainage und geringerem Blick in die Tiefe

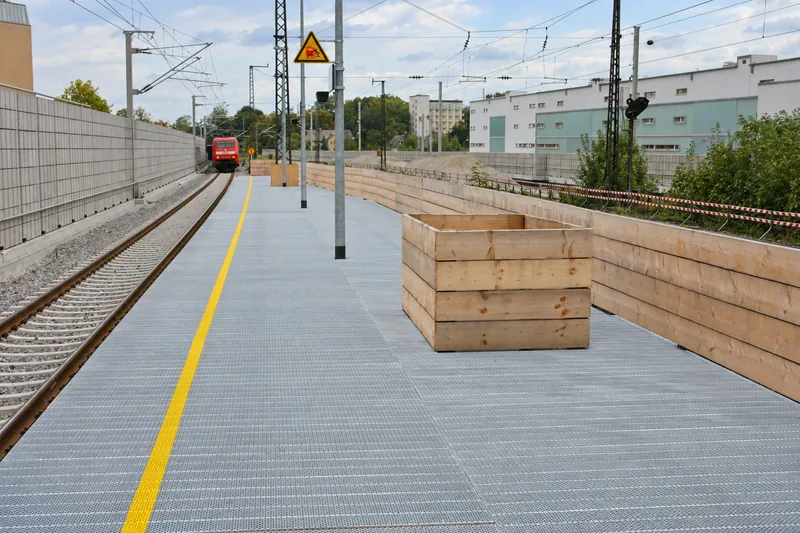

Brücken und Außenanlagen
Witterungsbeständige Beläge für anspruchsvolle öffentliche und gewerbliche Bereiche
Häufige Fragen
Antworten zu Sicherheitsroste und Stufen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist der Unterschied zwischen Typ O2 und O3?
Typ O2 besteht bei der Stahlausführung aus 2 mm starkem Blech und besitzt feinere Lochungen. Typ O3 verwendet 3 mm starkes Blech und eine gröbere Struktur mit größerem freien Querschnitt.
Gibt es Sicherheitsroste und Sicherheitsstufen in Normgrößen?
Ja. Für Typ O2 stehen festgelegte Rostgrößen und feuerverzinkte Normstufen mit 150 mm Auftrittstiefe zur Verfügung. Vor der Bestellung prüft rotec die benötigte Artikelnummer, Menge und aktuelle Verfügbarkeit.
Gibt es passende Treppenstufen mit O2-Lochung?
Ja. Zum Sicherheitsrost Typ O2 sind passende Normstufen mit derselben profilierten O2-Lochung und der bestätigten Rutschhemmung R13/V10 erhältlich. Die feuerverzinkten Stahlstufen besitzen eine Auftrittstiefe von 150 mm und seitliche Anschraublaschen. Für die Auswahl werden Stufenbreite, Treppenkonstruktion, Seitenplattenhöhe und Befestigung geprüft.
Wie werden Sicherheitsroste montiert?
Fertige Rosttafeln werden ähnlich wie Gitterroste auf die vorbereitete Unterkonstruktion gelegt, ausgerichtet und mit systemgerechten Befestigungsmitteln verschraubt. Die Befestigung muss den Rost gegen Verschieben und Abheben sichern. Auflagerung, Befestigungsabstände und Randbereiche werden projektbezogen festgelegt.
Wie wird die Belastbarkeit bestimmt?
Entscheidend sind Profiltyp, Bauhöhe, freie Spannweite, Auflagerung und die vorgegebenen Punktlasten sowie Flächenlasten. Der Nachweis erfolgt projektbezogen.
Welche Zeichnungen werden für Aussparungen benötigt?
Am besten eignet sich eine bemaßte PDF Zeichnung. Bei komplexen Rostplänen sind zusätzlich DXF oder DWG Dateien hilfreich.
Welche Werkstoffe sind erhältlich?
Je nach Typ und Ausführung stehen Stahl, Edelstahl und Aluminium zur Verfügung. Werkstoff und Oberfläche werden anhand von Korrosion, Hygiene, Gewicht und Umgebung ausgewählt.
Sind Sicherheitsroste für Rollstuhlrampen geeignet?
Sicherheitsroste Typ O2 sind besonders gut für Rollstuhlrampen geeignet. Das dichte, gleichmäßige Lochbild lässt sich mit Rollstuhlrädern gut befahren. Die profilierte Oberfläche mit Rutschhemmungsklasse R13 unterstützt den Halt des Begleitpersonals und kann insbesondere bei Nässe ein sichereres Gehgefühl vermitteln. Bei Reifglätte oder Eis bleiben Räumen und Streuen erforderlich; R13 ist keine Garantie gegen Ausrutschen. Rampenneigung, Übergänge, Fugen, Radgrößen, Auflagerung und Belastbarkeit müssen zur jeweiligen Nutzung passen. Auch lichte Breite, Randabweiser und Befestigung werden projektbezogen geprüft.
Warum ist die geringe Durchsicht von Typ O2 vorteilhaft?
Das dichte Lochbild reduziert den direkten Blick durch den Rost. Besonders auf Fluchttreppen, Wartungsstegen und hoch gelegenen Zugängen kann das ein ruhigeres Laufgefühl vermitteln und die bei offenen Gitterrosten mögliche Unsicherheit durch den Blick in die Tiefe verringern.
Sind Sicherheitsroste bei Nässe besser geeignet als unprofilierte Gitterroste?
Typ O2 besitzt eine bestätigte Rutschhemmung R13/V10 und leitet Flüssigkeiten durch zusätzliche Öffnungen ab. Ein unprofilierter Gitterrost kann bei Nässe abhängig von Oberfläche, Verschmutzung und Nutzung weniger Halt bieten. Maßgebend bleiben Gefährdungsbeurteilung und Produktnachweis der konkreten Ausführung.
Sind alle Sicherheitsroste mit R13 und V10 geprüft?
Die hier beschriebenen Sicherheitsroste Typ O2 und O3 sind mit R13 und V10 nach DIN 51130 klassifiziert. Bei anderen Profiltypen ist immer das jeweilige aktuelle Datenblatt maßgebend.
Was bedeutet R13?
R13 bezeichnet bei der Prüfung auf der schiefen Ebene einen korrigierten mittleren Winkel des Ausrutschens von mehr als 35 Grad. Es ist die höchste R-Gruppe, ersetzt aber nicht die projektbezogene Gefährdungsbeurteilung.
Was bedeutet V10?
V10 bezeichnet einen Verdrängungsraum von mindestens 10 Kubikzentimetern je Quadratdezimeter unterhalb der Gehebene. Dort können Flüssigkeiten oder andere gleitfördernde Stoffe aufgenommen werden.
Wie wird die erforderliche Rutschhemmung festgelegt?
Für Arbeitsstätten wird die erforderliche R- und gegebenenfalls V-Gruppe anhand von Arbeitsbereich, Tätigkeit und auftretenden gleitfördernden Stoffen ermittelt. Grundlage sind die Gefährdungsbeurteilung und die Zuordnungen der ASR A1.5. Anschließend wird eine Produktausführung mit passendem aktuellem Nachweis ausgewählt.
Wie werden große Flächen montiert?
Einzelpaneele können werkseitig zu Rosttafeln verbunden werden. Das reduziert die Zahl der Einzelteile und kann die Montagezeit deutlich verkürzen.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Persönlicher Kontakt
Ihre Ansprechpartner für Gitterroste
Gitterroste
Astrid Püschel
Telefon030 789039-15E-Maila.pueschel@rotec-berlin.deGitterroste
Marcello Canu
Telefon030 789039-47E-Mailm.canu@rotec-berlin.deBeratung und Anfrage
Benötigen Sie Sicherheitsroste und Stufen für Ihr Projekt?
Übermitteln Sie uns Einsatzbereich, Abmessungen, Belastung und Stückzahl. Gemeinsam klären wir die geeignete Ausführung.
