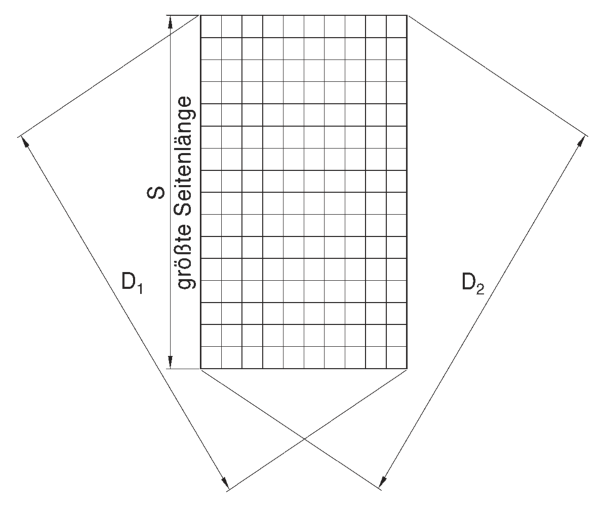

Diagonaldifferenz
D₁ − D₂ = maximal 0,01 × s
s bezeichnet die größte Seitenlänge.
Technisches Wissen
Fertigung und Liefertoleranzen
rotec liefert Gitterroste nach RAL-GZ 638. Hier finden Sie die zulässigen Abweichungen bei Maßen, Diagonalen, Ebenheit, Stäben und Randeinfassungen – getrennt nach Pressrosten und Schweißpressrosten.
Fertigungs- und Liefertoleranzen herunterladen (PDF)Für welche Gitterroste gelten die Angaben?
Tragstäbe
≤ 100 mm × 5 mm
Maschenteilung
Mindestens 11 mm, maximal 68 mm
Rostgröße
Maximal 2,0 m²; ein Seitenmaß darf nicht größer als 2.000 mm sein.
Maße und Diagonalen
Die Maßbuchstaben in den Zeichnungen ordnen die zulässigen Abweichungen den jeweiligen Messstellen zu. Alle Zeichnungen lassen sich durch Anklicken vergrößern.

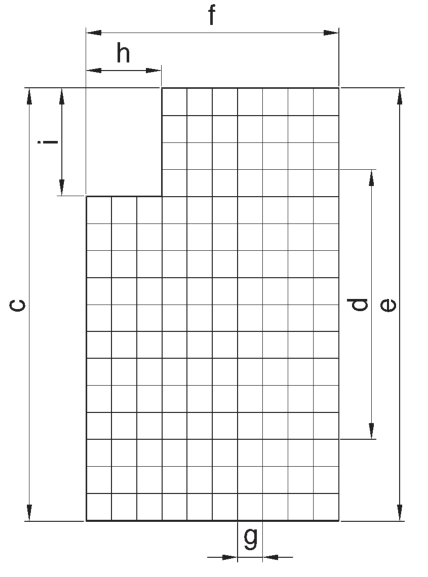

Außenmaße und Teilungen
| c, e, f | +0 / −4 mm |
|---|---|
| g | ± 1,5 mm |
| d | ± 4 mm über 10 Teilungen |
| h, i | +8 / −0 mm |

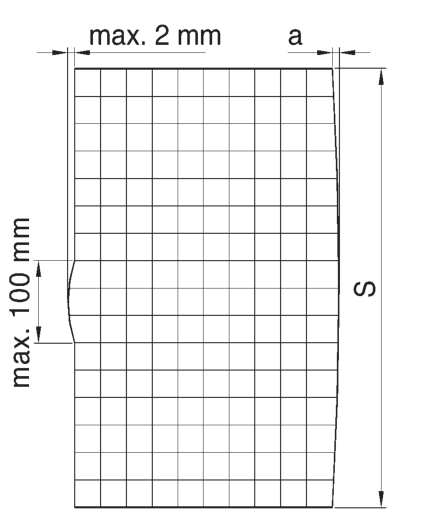

Seitliche Abweichung
a = maximal 0,0025 × s
Zusätzliche Maßangaben gemäß Zeichnung: maximal 2 mm und maximal 100 mm.
Zulässige Toleranzen für Pressroste
Längs- und Querrichtung sowie konvexe und konkave Abweichungen werden getrennt betrachtet. Lastverformungen sind nicht enthalten.

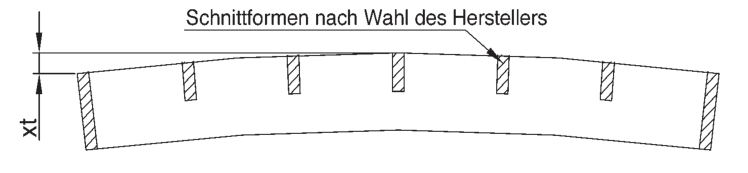

Konvex in Längsrichtung · xt
1/200 der Länge bei Abmessungen > 600 mm: maximal 8 mm. Bei kleineren Abmessungen als 600 mm: maximal 3 mm.

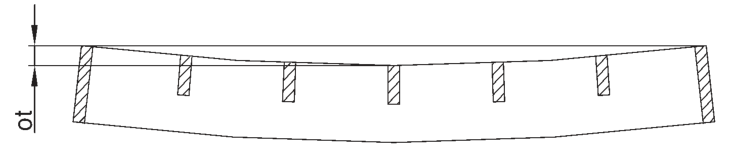

Konkav in Längsrichtung · ot
1/200 der Länge bei Abmessungen > 600 mm: maximal 8 mm. Bei kleineren Abmessungen als 600 mm: maximal 3 mm.

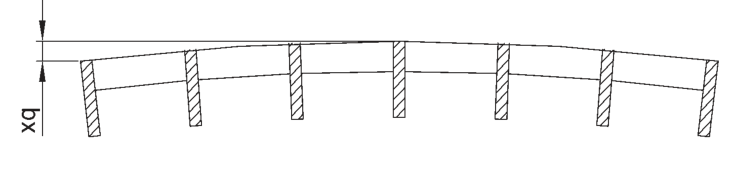

Konvex in Querrichtung · xq
1/200 der Breite bei Abmessungen > 600 mm: maximal 8 mm. Bei kleineren Abmessungen als 600 mm: maximal 3 mm.

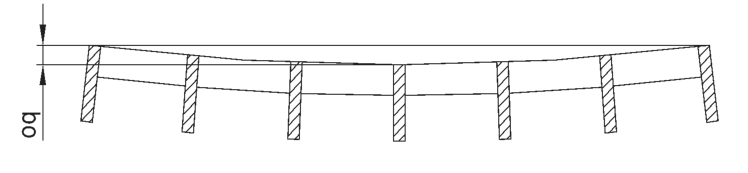

Konkav in Querrichtung · oq
1/200 der Breite bei Abmessungen > 600 mm: maximal 8 mm. Bei kleineren Abmessungen als 600 mm: maximal 3 mm.
Zulässige Toleranzen für Schweißpressroste
Für konvexe und konkave Abweichungen gelten unterschiedliche Verhältnisse und Abmessungsgrenzen. Die nachstehenden Formeln beziehen sich jeweils auf die Länge.

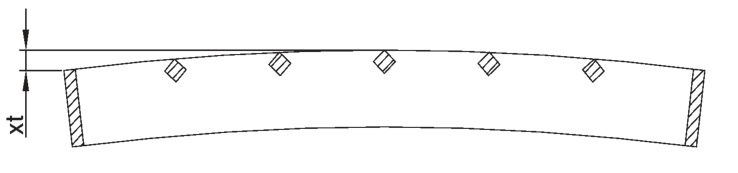

Konvex in Längsrichtung · xt
1/150 der Länge bei Abmessungen > 450 mm: maximal 8 mm. Bei kleineren Abmessungen als 450 mm: maximal 3 mm.

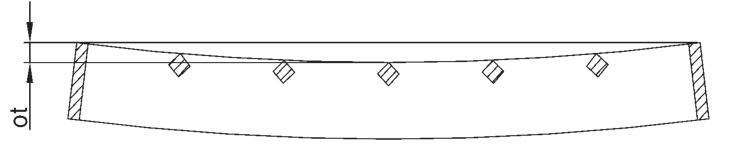

Konkav in Längsrichtung · ot
1/200 der Länge bei Abmessungen > 600 mm: maximal 8 mm. Bei kleineren Abmessungen als 600 mm: maximal 3 mm.

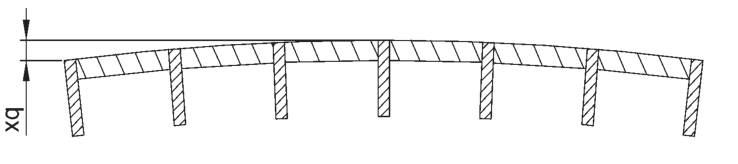

Konvex in Querrichtung · xq
1/150 der Länge bei Abmessungen > 450 mm: maximal 8 mm. Bei kleineren Abmessungen als 450 mm: maximal 3 mm.

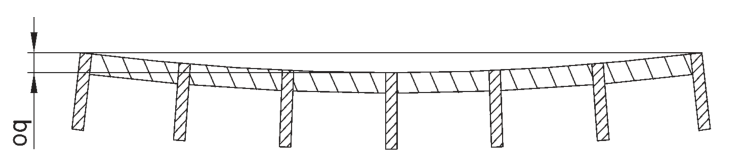

Konkav in Querrichtung · oq
1/200 der Länge bei Abmessungen > 600 mm: maximal 8 mm. Bei kleineren Abmessungen als 600 mm: maximal 3 mm.
Stäbe und Randeinfassung
Diese Abweichungen werden an den einzelnen Bauteilen gemessen. H bezeichnet die in der jeweiligen Zeichnung eingezeichnete Höhe. Die Werte gelten für Pressroste und Schweißpressroste.
Überstehender Quer- oder Randstab · k
Maximal 0,5 mm. Gilt auch für Pressroste.
Schrägstellung der Trag- und Randstäbe · p
p maximal = 0,1 × H, jedoch maximal 3 mm.
Höherstehender Querstab · q
q maximal = 1,5 mm.
Oben überstehender Rand · s
s maximal = 1,0 mm.
Unten überstehender Rand · r
r maximal = 1,0 mm.
Schrägschnitt des Trag- und Querstabes · t
t maximal = ± 0,1 × H, jedoch maximal 3 mm.
Planheit und Torsion

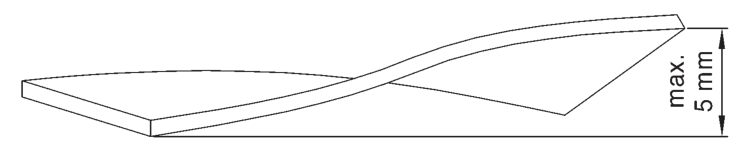

Verwindung bei Pressrosten und Schweißpressrosten
Abweichung maximal 5 mm zulässig. Bei Gitterrosten ca. 300 mm × 300 mm ist maximal ca. 2 mm zulässig.
Alle Toleranzen zum Mitnehmen
Die vollständigen technischen Blätter mit Zeichnungen und Maßangaben als gemeinsames PDF auf vier DIN-A4-Seiten.
Toleranzen herunterladen (PDF)Sie möchten eine Abweichung klären? Halten Sie Soll- und Istmaße, Positionsnummer und Fotos der Messstellen bereit.
