Für Feuchtigkeit, Wasserbau und geeignete chemisch belastete Bereiche
GFK Gitterroste
GFK Gitterroste für korrosive und anspruchsvolle Umgebungen
Gitterroste aus glasfaserverstärktem Kunststoff sind eine leichte und korrosionsbeständige Lösung für Laufwege, Podeste und technische Flächen. rotec unterstützt bei der Auswahl von Rosttyp, Masche, Bauhöhe, Oberfläche und Befestigung.
- Für Chemie, Wasserbau, Industrie und feuchte Bereiche
- Geformte, pultrudierte und geschlossene Ausführungen
- Standardtafeln, projektbezogene Zuschnitte und Befestigungen
- Technische Auswahl nach Last, Spannweite, Medium und Temperatur
Angebot mit technischer Abstimmung
Preis und Liefertermin werden für Ihre Ausführung im Angebot abgestimmt. Maße, Stückzahl und ein Foto oder eine Zeichnung helfen dabei; offene Angaben können Sie kennzeichnen.
Erleichtert Transport, Handhabung und Montage im Vergleich zu vielen metallischen Lösungen
Geformte, pultrudierte, engmaschige und geschlossene Rostsysteme
Standardtafeln können passend zugeschnitten und mit geeigneten Befestigungen geliefert werden
Richtig bestellen
In sechs Schritten zum passenden GFK Gitterrost
Die Auswahl beginnt bei Umgebung, Nutzung und Lastfall. Diese Angaben grenzen die geeignete Ausführung zuverlässig ein.
Planungsschritte anzeigen
Umgebung beschreiben
Feuchtigkeit, Salz, Chemikalien, UV Einwirkung und mögliche elektrische Anforderungen nennen.
Temperatur und Medien angeben
Betriebs und Spitzentemperaturen sowie Art, Konzentration und Einwirkdauer der Medien aufführen.
Nutzung festlegen
Begehung, Wartung, Transportgeräte, Radlasten oder andere Belastungen eindeutig beschreiben.
Spannweite und Auflager bemaßen
Freie Spannweite, Auflagerbreite, Auflagerart und bei pultrudierten Rosten die Tragrichtung darstellen.
Masche und Oberfläche wählen
Durchfallschutz, Begehkomfort, Entwässerung, Rutschhemmung und geschlossene Bereiche berücksichtigen.
Zuschnitt und Befestigung planen
Fertigmaße, Ausschnitte, Schnittkanten, Stückzahl und korrosionsgerechte Befestigung angeben.
Produkt verstehen
Wann sind GFK Gitterroste die richtige Lösung?
GFK Gitterroste kommen zum Einsatz, wenn Korrosion, Feuchtigkeit, Gewicht oder besondere elektrische Eigenschaften die Werkstoffwahl beeinflussen. Typische Bereiche sind Chemieanlagen, Kläranlagen, Wasserbau, Küstenbereiche und industrielle Wartungswege.
Geformte GFK Roste besitzen eine kreuzweise aufgebaute Tragstruktur und lassen sich flexibel zuschneiden. Pultrudierte Roste besitzen eine festgelegte Haupttragrichtung. Deshalb müssen Tragrichtung, Spannweite und Auflager bei der Planung eindeutig zugeordnet werden.
Die chemische Beständigkeit hängt vom Harzsystem, vom Medium, von der Konzentration, von der Temperatur und von der Einwirkdauer ab. Eine allgemeine Aussage zur Beständigkeit reicht für chemisch belastete Bereiche nicht aus.
Das rotec Fachportal gfk-gitterroste.de bündelt das vollständige Programm, aktuelle Datenblätter und Speziallösungen. Diese Seite führt verständlich zur passenden Produktgruppe und anschließend zu den detaillierten technischen Unterlagen.
Auswahlhilfe
Geformt, pultrudiert oder geschlossen?
Die Bauart beeinflusst Tragwirkung, Zuschnitt, Oberfläche und den geeigneten Einsatzbereich.
Bei Bedarf seitlich scrollen.
| Ausführung | Kennzeichen | Typische Auswahlgründe |
|---|---|---|
| Geformter GFK Rost | Kreuzweise aufgebaute Stege mit Tragwirkung in mehreren Richtungen | Flexible Zuschnitte, Podeste, Laufwege und vielseitige Anwendungen |
| Pultrudierter GFK Rost | Ausgeprägte Haupttragrichtung durch durchlaufende Tragstäbe | Definierte Spannrichtung und projektbezogene Lastabtragung |
| Engmaschiger GFK Rost | Kleine lichte Öffnungen oder zusätzliche Nebenmaschen | Begehkomfort, kleinere Gegenstände und besondere Nutzungsanforderungen |
| Geschlossene Strukturplatte | Tragender GFK Rost mit auflaminierter strukturierter Decklage | Geschlossene Oberfläche und hohe Rutschhemmung bei geeigneter Ausführung |
Belastungswerte dürfen nur aus dem Datenblatt des konkreten Rosttyps übernommen werden. Bauart, Bauhöhe, Spannweite, Auflagerung und Oberfläche müssen übereinstimmen.
Technische Orientierung
Ausgewählte geformte GFK Rosttypen im Überblick
Die Übersicht zeigt typische Ausführungen aus dem rotec GFK Programm. Verfügbarkeit, Standardformate und Belastungswerte stehen in den aktuellen Produktdatenblättern.
Bei Bedarf seitlich scrollen.
| Rosttyp | Maschenteilung | Lichte Maschenweite | Verfügbare Bauhöhen |
|---|---|---|---|
| SCH 38 | 38 × 38 mm | 31 × 31 mm | 15, 25, 30 und 38 mm |
| SCH 50 | 50 × 50 mm | 42 × 42 mm | 50 mm |
| SCH 52 mit Nebenmasche | 52 × 52 und 26 × 26 mm | 19 × 19 mm | 30, 40, 52 und 100 mm |
| SCH 12 mit Nebenmasche | 38 × 38 und 12 × 12 mm | 8 × 8 mm | 30 mm |
| SCH 13 mit Nebenmasche | 40 × 40 und 20 × 20 mm | 13 × 13 mm | 30 mm |
| SCH 30 Rechteckmasche | 100 × 30 mm | 92 × 22 mm | 28 mm |
Maschenteilung und lichte Maschenweite sind nicht dasselbe. Für Durchfallschutz, Begehbarkeit oder kleine Rollen ist die lichte Öffnung entscheidend. Für die Tragfähigkeit sind zusätzlich Rosttyp, Bauhöhe, Spannweite und Auflagerung zu prüfen.
Oberflächen und Rutschhemmung
Die Oberfläche passend zur Nutzung auswählen
Rutschhemmung ist eine Eigenschaft der konkreten Oberfläche. Sie darf nicht pauschal für jeden GFK Gitterrost angenommen werden.
Bei Bedarf seitlich scrollen.
| Oberfläche | Technische Einordnung | Typischer Nutzen |
|---|---|---|
| Meniskus Oberfläche | Ausgewählte gegossene Ausführungen mit bestätigter Rutschhemmung R13 V10 | Dauerhaft profilierte offene Oberfläche |
| Quarzbesandet | Ausgewählte gegossene Ausführungen mit bestätigter Rutschhemmung R13 V4 | Erhöhte Griffigkeit für anspruchsvolle Laufbereiche |
| Geschlossen und rutschhemmend | Ausgewählte geschlossene Ausführungen mit bestätigter Rutschhemmung R10 V10 | Geschlossene Abdeckung mit strukturierter Oberfläche |
| Glatt oder konkav | Produktspezifische Ausführung ohne pauschale Einstufung | Auswahl nach Nutzung, Reinigung und Umgebung |
Die Rutschhemmung muss im aktuellen Datenblatt der angebotenen Ausführung bestätigt sein. Verschmutzung, Nässe und betriebliche Medien sind zusätzlich in der Gefährdungsbeurteilung zu berücksichtigen.
Begriffe richtig lesen
Maschenteilung, Maschenweite und Stegbreite unterscheiden
Die drei Maße beschreiben unterschiedliche Eigenschaften eines GFK Gitterrostes und dürfen bei Planung und Ausschreibung nicht vertauscht werden.
Bei Bedarf seitlich scrollen.
| Begriff | Bedeutung | Warum die Angabe wichtig ist |
|---|---|---|
| Maschenteilung | Abstand von der Mitte eines Steges bis zur Mitte des nächsten Steges | Kennzeichnet das regelmäßige Raster des Rostes |
| Maschenweite | Lichter Abstand zwischen zwei Stegen | Bestimmt die tatsächlich freie Öffnung |
| Stegbreite | Breite des GFK Steges, bei geformten Rosten häufig oben und unten unterschiedlich | Beeinflusst offene Fläche, Geometrie und Tragwirkung |
| Bauhöhe | Gesamthöhe des tragenden Rostkörpers ohne zusätzliche Decklage | Muss zum Lastfall, zur Spannweite und zur verfügbaren Einbauhöhe passen |
Bei einer geschlossenen Strukturplatte kommt die Dicke der auflaminierten Decklage zur Höhe des tragenden Rostes hinzu.
Ausführungen
GFK Gitterroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Geformte GFK Gitterroste
Quadratische oder rechteckige Maschen für vielseitige Anwendungen und flexible Zuschnitte.
Pultrudierte GFK Gitterroste
Tragstabgerichtete Konstruktionen für eindeutig definierte Spannrichtungen.
Engmaschige GFK Gitterroste
Kleinere lichte Öffnungen und Nebenmaschen für besondere Nutzungsanforderungen.
Chemisch hochbeständige Ausführungen
Produktspezifische Harzsysteme für aggressive Umgebungen nach Beständigkeitsprüfung.
Leitfähige oder antistatische Ausführungen
Sonderausführungen für geeignete elektrisch sensible Einsatzbereiche nach technischem Nachweis.

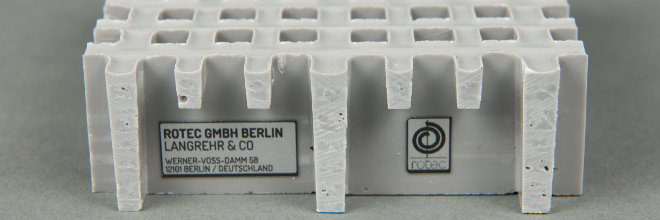

GFK Schwerlastroste
Hohe Bauformen für erhöhte Lasten, deren Eignung projektbezogen nachgewiesen werden muss.
GFK Strukturplatten
Einseitig oder beidseitig geschlossene Ausführungen mit strukturierter Decklage.
GFK Befestigungen und Unterkonstruktionen
Korrosionsgerechtes Zubehör für eine sichere Lagerung und Montage.
Technische Orientierung
Technische Angaben zu GFK Gitterroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Werkstoff | Glasfaserverstärkte Harzsysteme, produktspezifisch auszuwählen |
|---|---|
| Rostbauarten | Geformt, pultrudiert, engmaschig, offen oder mit geschlossener Decklage |
| Maschen | Quadratische, rechteckige sowie Haupt und Nebenmaschen je nach Typ |
| Bauhöhen | Ausgewähltes Programm von 15 bis 100 mm, abhängig vom Rosttyp |
| Oberflächen | Glatt, konkav, besandet oder geschlossen, abhängig von der Ausführung |
| Formate | Standardtafeln und projektbezogene Zuschnitte |
| Befestigungen | Edelstahl oder GFK Zubehör passend zu Rost, Unterkonstruktion und Korrosionsanforderung |
| Belastbarkeit | Ausschließlich nach Datenblatt des konkreten Rosttyps und der tatsächlichen Einbausituation |
| Nachweise | Normen, Rutschhemmung, Brandverhalten und Zulassungen immer produktbezogen prüfen |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Umgebung
Einsatzort, Feuchtigkeit, UV Einwirkung und Korrosionsbeanspruchung
- 2Chemische Medien
Medium, Konzentration, Betriebs und Spitzentemperatur sowie Einwirkdauer
- 3Last und Nutzung
Personenverkehr, Flächenlast, Einzellast, Radlast und Nutzungshäufigkeit
- 4Einbaugeometrie
Fertigmaße, freie Spannweite, Auflagerbreite, Ausschnitte und Tragrichtung
- 5Oberfläche
Gewünschte Rutschhemmung, offene oder geschlossene Ausführung und Maschenanforderung
- 6Projektunterlagen
Bemaßte Zeichnung, Stückzahl, Fotos, Befestigung und gewünschter Termin
Einsatzbereiche
Typische Anwendungen für GFK Gitterroste
Chemie und Galvanik
Korrosionsbeständige Laufwege, Arbeitsbühnen und Wartungszugänge
Wasser und Abwasser
Kläranlagen, Entwässerungsbereiche und dauerhaft feuchte Umgebungen
Wasserbau
Bootsstege, Uferbereiche und technische Anlagen in Gewässernähe

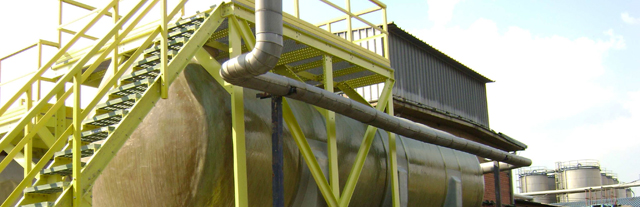

Industrie
Podeste, Treppen, Laufwege und Wartungsflächen
Elektrotechnische Bereiche
Anwendungen mit besonderen elektrischen Anforderungen nach Prüfung des konkreten Produkts
Verkehr und Infrastruktur
Projektbezogene Anwendungen mit den jeweils erforderlichen Nachweisen
Referenzen und Fachbeiträge
GFK Produkte, Datenblätter und Designideen
Vertiefende Informationen zum vollständigen GFK Programm und Inspirationen für besondere architektonische Anwendungen.
Fachbeiträge anzeigen
Das rotec Fachportal für GFK Gitterroste
Auf gfk-gitterroste.de finden Sie das vollständige GFK Programm, detaillierte Produktinformationen, technische Datenblätter und weitere Speziallösungen.
GFK Fachportal öffnen ›
GFK Design-Gitterroste
Der Blogbeitrag zeigt selbstleuchtende und transluzente GFK Gitterroste als außergewöhnliche Gestaltungselemente für kreative Architektur und individuelles Design.
Design-Gitterroste entdecken ›Häufige Fragen
Antworten zu GFK Gitterroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein GFK Gitterrost?
Ein GFK Gitterrost besteht aus glasfaserverstärktem Kunststoff. Glasfasern übernehmen einen wesentlichen Teil der mechanischen Tragwirkung, während das Harzsystem Form, Verbund und Beständigkeit beeinflusst.
Was ist der Unterschied zwischen geformten und pultrudierten GFK Rosten?
Geformte Roste besitzen eine kreuzweise Tragstruktur. Pultrudierte Roste haben ausgeprägte Tragstäbe und damit eine eindeutige Haupttragrichtung. Diese muss bei Spannweite und Auflagerung berücksichtigt werden.
Sind GFK Gitterroste gegen jede Chemikalie beständig?
Nein. Die Beständigkeit hängt von Harzsystem, Medium, Konzentration, Temperatur und Einwirkdauer ab. Die konkrete Anwendung muss technisch geprüft werden.
Welche Maschenweiten sind verfügbar?
Das Programm umfasst grobe, rechteckige und engmaschige Ausführungen. Beispiele sind lichte Maschenweiten von 31 × 31, 19 × 19, 13 × 13 und 8 × 8 mm.
Was ist der Unterschied zwischen Maschenteilung und Maschenweite?
Die Maschenteilung wird von Stegmitte zu Stegmitte gemessen. Die Maschenweite ist die lichte Öffnung zwischen den Stegen.
Sind GFK Gitterroste rutschhemmend?
Ja, wenn eine entsprechend geprüfte Oberfläche gewählt wird. Je nach Produktausführung stehen unter anderem Meniskus Oberflächen, Quarzbesandung sowie strukturierte geschlossene Oberflächen zur Verfügung.
Können GFK Roste zugeschnitten werden?
Ja. Standardtafeln können projektbezogen zugeschnitten werden. Ausschnitte, Schnittkanten, Auflagerung und verbleibende Tragstruktur müssen dabei berücksichtigt werden.
Gibt es geschlossene GFK Böden?
Ja. Strukturplatten kombinieren einen tragenden GFK Rost mit einer auflaminierten geschlossenen Decklage. Einseitig und bei ausgewählten Typen beidseitig geschlossene Ausführungen sind möglich.
Sind GFK Gitterroste befahrbar?
Eine Befahrbarkeit darf nur für den konkreten Rosttyp, die Radlast, die Radaufstandsfläche, die Spannweite, die Auflagerung und die Befestigung bestätigt werden. Eine allgemeine Werkstoffangabe reicht nicht aus.
Wo finde ich Belastungswerte und Datenblätter?
Das rotec GFK Fachportal enthält die aktuellen technischen Datenblätter zu den einzelnen Rosttypen. Belastungswerte müssen immer dem genau angebotenen Produkt zugeordnet werden.
Welche Befestigungen passen zu GFK-Gitterrosten?
Im GFK-Fachportal finden Sie Befestigungsklammern, Verbindungsclips und weiteres Zubehör. Die Auswahl muss zum Rosttyp, zur Rosthöhe, zur Unterkonstruktion und zur Einbausituation passen.
Welche Angaben benötigt rotec für eine Anfrage?
Nennen Sie Rosttyp, Fertigmaße, Stückzahl, freie Spannweite, Auflagerung, Lasten und gewünschte Oberfläche. Bei chemischer Beanspruchung gehören Medium, Konzentration, Betriebs- und Spitzentemperatur dazu. Ergänzen Sie Ausschnitte und Befestigungen möglichst in einer bemaßten Zeichnung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Persönlicher Kontakt
Ihr Ansprechpartner für GFK-Gitterroste
GFK-Gitterroste
Oliver Hohls
Telefon030 789039-13E-Mailo.hohls@rotec-berlin.deBeratung und Anfrage
Benötigen Sie GFK Gitterroste für Ihr Projekt?
Übermitteln Sie uns Einsatzbereich, Abmessungen, Belastung und Stückzahl. Gemeinsam klären wir die geeignete Ausführung.
