Das Tränenprofil bildet eine robuste, durchgehend geschlossene Oberfläche

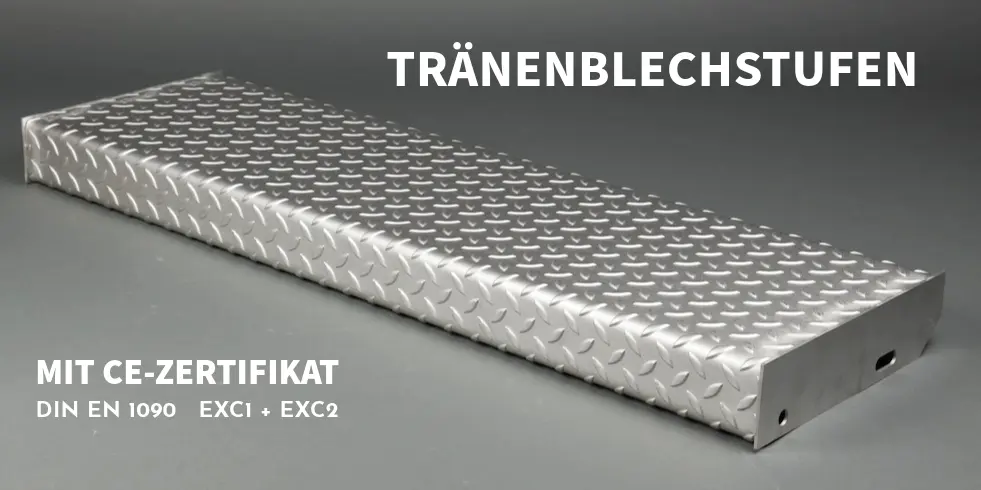

Tränenblechstufen
Tränenblechstufen aus Stahl in Normgrößen
Tränenblechstufen aus profiliertem Stahlblech bieten eine geschlossene Trittfläche für Stahl- und Industrietreppen. Vergleichen Sie die Normgrößen mit Artikelnummern für EXC1 und EXC2. Abmessungen, Bohrbild und die vom Planer festgelegte Ausführungsklasse müssen zu Ihrem Projekt passen.
- Normgrößen mit eindeutigen rotec Artikelnummern
- Ausführungen für EXC1 und EXC2 mit CE-Kennzeichnung
- Geschlossene Trittfläche aus profiliertem Stahlblech
- Mit Artikelnummer gezielt bei rotec anfragen
Konfiguration im rotec Profishop
Zu den Tränenblechstufen im ShopTränenblechstufen im Shop konfigurieren
Wählen Sie im rotec Profishop das passende Angebot für Ihre Tränenblechstufen. Stellen Sie beim jeweiligen Produkt die angebotenen Maße und die Oberfläche ein und prüfen Sie den Preis vor der Bestellung.
Sie benötigen Ausschnitte, Sonderformen oder Unterstützung bei der technischen Auswahl? Projekt mit rotec abstimmen ›
Breiten von 600 bis 1200 mm und Auftrittstiefen von 240 bis 305 mm
Die Ausführungsklasse wird durch die verantwortliche Planung festgelegt
Artikelnummer und Ausführungsklasse für Ihre Anfrage übernehmen
Produktvideo
Tränenblechstufen anschaulich erklärt
Das Video zeigt Aufbau, Oberfläche und typische Einsatzmöglichkeiten von Tränenblechstufen.
Tränenblechstufen von rotec
Ein kompakter Überblick über die robuste Stufenkonstruktion und ihre Anwendung an industriellen und gewerblichen Treppenanlagen.
Erst beim Laden wird eine Verbindung zu YouTube hergestellt. Mit dem Laden stimmen Sie der Datenverarbeitung durch Google zu, auch in den USA. Dabei können Verbindungs- und Nutzungsdaten sowie Informationen auf Ihrem Gerät verarbeitet werden. Datenschutz zu YouTubeDirekt auf YouTube ansehen
Normgrößen mit Artikelnummern
Tränenblechstufen für EXC1 und EXC2
Die folgenden Normgrößen entsprechen dem bestätigten rotec Artikelprogramm. Breite, Auftrittstiefe und Ausführungsklasse müssen vor der Bestellung zur Treppenkonstruktion und zu den Projektvorgaben passen.
Normgrößen für EXC1
Tränenblechstufen mit CE-Kennzeichnung in der Ausführungsklasse EXC1.
Bei Bedarf seitlich scrollen.
| Artikelnummer | Stufenbreite | Auftrittstiefe | Ausführung | PREIS/BESTELLUNG |
|---|---|---|---|---|
| SRTS6202 | 600 mm | 270 mm | EXC1 | Im Profishop bestellen |
| SRTS6203 | 600 mm | 305 mm | EXC1 | Im Profishop bestellen |
| SRTS6204 | 700 mm | 240 mm | EXC1 | Im Profishop bestellen |
| SRTS6205 | 700 mm | 270 mm | EXC1 | Im Profishop bestellen |
| SRTS6206 | 700 mm | 305 mm | EXC1 | Im Profishop bestellen |
| SRTS6207 | 800 mm | 240 mm | EXC1 | Im Profishop bestellen |
| SRTS6208 | 800 mm | 270 mm | EXC1 | Im Profishop bestellen |
| SRTS6209 | 800 mm | 305 mm | EXC1 | Im Profishop bestellen |
| SRTS6210 | 900 mm | 240 mm | EXC1 | Im Profishop bestellen |
| SRTS6211 | 900 mm | 270 mm | EXC1 | Im Profishop bestellen |
| SRTS6212 | 900 mm | 305 mm | EXC1 | Im Profishop bestellen |
| SRTS6213 | 1000 mm | 240 mm | EXC1 | Im Profishop bestellen |
| SRTS6214 | 1000 mm | 270 mm | EXC1 | Im Profishop bestellen |
| SRTS6215 | 1000 mm | 305 mm | EXC1 | Im Profishop bestellen |
| SRTS6216 | 1200 mm | 270 mm | EXC1 | Im Profishop bestellen |
| SRTS6217 | 1200 mm | 305 mm | EXC1 | Im Profishop bestellen |
Normgrößen für EXC2
Tränenblechstufen mit CE-Kennzeichnung in der Ausführungsklasse EXC2.
Bei Bedarf seitlich scrollen.
| Artikelnummer | Stufenbreite | Auftrittstiefe | Ausführung | PREIS/BESTELLUNG |
|---|---|---|---|---|
| SRTS6301 | 600 mm | 240 mm | EXC2 | Im Profishop bestellen |
| SRTS6302 | 600 mm | 270 mm | EXC2 | Im Profishop bestellen |
| SRTS6303 | 600 mm | 305 mm | EXC2 | Im Profishop bestellen |
| SRTS6304 | 700 mm | 240 mm | EXC2 | Im Profishop bestellen |
| SRTS6305 | 700 mm | 270 mm | EXC2 | Im Profishop bestellen |
| SRTS6306 | 700 mm | 305 mm | EXC2 | Im Profishop bestellen |
| SRTS6307 | 800 mm | 240 mm | EXC2 | Im Profishop bestellen |
| SRTS6308 | 800 mm | 270 mm | EXC2 | Im Profishop bestellen |
| SRTS6309 | 800 mm | 305 mm | EXC2 | Im Profishop bestellen |
| SRTS6310 | 900 mm | 240 mm | EXC2 | Im Profishop bestellen |
| SRTS6311 | 900 mm | 270 mm | EXC2 | Im Profishop bestellen |
| SRTS6312 | 900 mm | 305 mm | EXC2 | Im Profishop bestellen |
| SRTS6313 | 1000 mm | 240 mm | EXC2 | Im Profishop bestellen |
| SRTS6314 | 1000 mm | 270 mm | EXC2 | Im Profishop bestellen |
| SRTS6315 | 1000 mm | 305 mm | EXC2 | Im Profishop bestellen |
| SRTS6316 | 1200 mm | 270 mm | EXC2 | Im Profishop bestellen |
| SRTS6317 | 1200 mm | 305 mm | EXC2 | Im Profishop bestellen |
Tränenblechstufen im rotec Profishop auswählen
Tränenblechstufen im Profishop ansehenJede Tabellenzeile führt zum Shopangebot der passenden Ausführungsklasse EXC1 oder EXC2. Wählen Sie dort die angegebene Stufenbreite, Auftrittstiefe und gewünschte Oberfläche aus. Die Maße werden nicht automatisch vorausgewählt.
Richtig bestellen
So wählen Sie die passende Tränenblechstufe
Eine Artikelnummer kann erst eindeutig gewählt werden, wenn Abmessungen, Anschluss und Ausführungsklasse feststehen.
Planungsschritte anzeigen
Breite und Tiefe
Stufenbreite und Auftrittstiefe mit Treppenzeichnung, Wangenabstand und vorhandenem Bauraum abgleichen.
Anschraublaschen
Bohrbild, Lochabstände und Verbindungsmittel müssen zur linken und rechten Treppenwange passen.
EXC1 oder EXC2
Die geforderte Ausführungsklasse aus Statik, Leistungsverzeichnis oder Planervorgabe übernehmen. Sie ist keine Belastungsklasse.
Produkt verstehen
Was zeichnet eine Tränenblechstufe aus?
Die Trittfläche besteht aus profiliertem Stahlblech. Im Unterschied zu Gitterroststufen ist sie geschlossen. Dadurch können Gegenstände und Verschmutzungen nicht unmittelbar durch die Stufe fallen.
Seitliche Anschraublaschen verbinden die Stufe mit den Treppenwangen. Für eine sichere Zuordnung müssen Stufenbreite, Auftrittstiefe, Bohrbild, Verbindung und projektbezogene Belastung gemeinsam geprüft werden.
Die CE-Kennzeichnung bestätigt die erklärte Leistung im Rahmen der einschlägigen Vorgaben. Sie ist kein Qualitätssiegel und ersetzt weder die statische Bemessung noch die Freigabe der Treppenkonstruktion.
Auswahlhilfe
Tränenblechstufe, Gitterroststufe oder Sicherheitsstufe?
Die geeignete Trittfläche richtet sich nach Umgebung, Entwässerung, Durchsicht und geforderter Rutschhemmung.
Bei Bedarf seitlich scrollen.
| Stufenart | Trittfläche | Typischer Vorteil | Zu prüfen |
|---|---|---|---|
| Tränenblechstufe | Geschlossen und profiliert | Robuste Fläche mit geringer Durchsicht | Nässe, Verschmutzung, Belastung und Rutschhemmung |
| Gitterroststufe | Offene Maschen | Gute Entwässerung und geringer Schmutzstau | Maschenweite, Tragstab und Rutschhemmung |
| O2 Sicherheitsstufe | Dicht gelocht und profiliert | Bestätigte Rutschhemmung R13/V10 bei geringer Durchsicht | Konkrete Ausführung, Auflagerung und Treppenkonstruktion |
Eine profilierte Oberfläche ist nicht automatisch für jede Umgebung ausreichend rutschhemmend. Maßgebend sind die bestätigte Produktausführung und die Gefährdungsbeurteilung des Einsatzbereichs.
CE-Kennzeichnung
CE-Kennzeichnung richtig einordnen
Bei tragenden Stahlbauteilen können die Vorgaben der DIN EN 1090 maßgebend sein. Die Unterlagen und Kennzeichnungen müssen zum konkreten Auftrag passen.
Bei Bedarf seitlich scrollen.
| Begriff | Bedeutung | Wichtiger Hinweis |
|---|---|---|
| CE-Kennzeichnung | Kennzeichnung auf Grundlage der erklärten Leistung | Sie ist kein allgemeines Qualitätssiegel. |
| Leistungserklärung | Dokumentiert die für das Produkt erklärten Merkmale | Die benötigten Unterlagen bereits in der Anfrage nennen. |
| Werkseigene Produktionskontrolle | Dokumentierte Überwachung der Herstellung | Sie gehört zum geregelten Herstellungsprozess. |
| Statische Bemessung | Nachweis für Lasten, Anschlüsse und Tragkonstruktion | Sie wird durch die CE-Kennzeichnung nicht ersetzt. |
Ausführungsklassen
EXC1 und EXC2 sind keine Belastungsklassen
Die Execution Class beschreibt Anforderungen an die Ausführung von Stahltragwerken. Sie sagt nicht allein aus, welche Last eine einzelne Stufe aufnehmen kann.
Bei Bedarf seitlich scrollen.
| Ausführung | Einordnung | Für die Bestellung |
|---|---|---|
| EXC1 | Ausführungsklasse für konstruktiv weniger anspruchsvolle Stahltragwerke im dafür vorgesehenen Anwendungsbereich | Nur verwenden, wenn sie für das Projekt festgelegt ist. |
| EXC2 | Häufige Ausführungsklasse für übliche Stahltragwerke | Planerangabe und Leistungsbeschreibung übernehmen. |
| Belastbarkeit | Ergibt sich aus Geometrie, Blechdicke, Auflagerung, Verbindung und Lastannahmen | Nicht aus EXC1 oder EXC2 ableiten. |
Bei fehlender Vorgabe muss die verantwortliche Planung die erforderliche Ausführungsklasse festlegen.
Ausführungen
Tränenblechstufen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Normstufen EXC1
Bestätigte Normgrößen mit Artikelnummern SRTS6202 bis SRTS6217 gemäß der aufgeführten Tabelle.
Normstufen EXC2
Bestätigte Normgrößen mit Artikelnummern SRTS6301 bis SRTS6317 gemäß der aufgeführten Tabelle.
Sonderabmessungen
Projektbezogene Breiten, Tiefen, Kantungen und Bohrbilder nach technischer Klärung.
Feuerverzinkte Ausführung
Korrosionsschutz für geeignete Außenanwendungen. Ablaufmöglichkeiten und konstruktive Details müssen berücksichtigt werden.
Technische Orientierung
Technische Angaben zu Tränenblechstufen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauart | Geschlossene Treppenstufe aus profiliertem Stahlblech |
|---|---|
| Normbreiten | 600, 700, 800, 900, 1000 und 1200 mm gemäß Artikeltabelle |
| Auftrittstiefen | 240, 270 und 305 mm gemäß Artikeltabelle |
| Ausführungsklassen | EXC1 oder EXC2 nach Planervorgabe |
| Kennzeichnung | CE-Kennzeichnung für die aufgeführten Artikel |
| Anschluss | Seitliche Anschraublaschen, Bohrbild projektbezogen prüfen |
| Oberfläche | Korrosionsschutz und Ausführung nach Einsatzbereich festlegen |
| Sondermaße | Nach technischer Klärung möglich |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Treppengeometrie
Lichte Treppenbreite, Stufenbreite, Auftrittstiefe und Wangenabstand
- 2Anschluss
Seitenlaschen, Bohrbild, Lochabstände, Schrauben und Treppenwangen
- 3Projektvorgaben
Nutzung, Lastannahmen, Nachweise und geforderte Ausführungsklasse
- 4Ausführung
Blechdicke, Kantungen, Werkstoff, Korrosionsschutz und gegebenenfalls Feuerverzinkung
- 5Bestellung
Artikelnummer, Stückzahl, gewünschter Termin sowie Zeichnung oder Leistungsverzeichnis
Einsatzbereiche
Typische Anwendungen für Tränenblechstufen
Industrietreppen
Robuste geschlossene Trittflächen für technische Zugänge
Stahltreppen
Normstufen für passende Wangenkonstruktionen
Wartungszugänge
Projektbezogene Treppen an Anlagen und Gebäudetechnik
Bestandstreppen
Ersatzstufen nach Prüfung von Maß, Bohrbild und Anschluss
Referenzen und Fachbeiträge
CE-Zertifizierung für Tränenblechstufen
Der rotec Fachbeitrag erläutert die Bedeutung von CE-Kennzeichnung, Ausführungsklasse und dokumentierter Qualität für Bauprojekte.
Fachbeiträge anzeigen
Sicherheit und Qualität für Ihre Bauprojekte
Weitere Informationen zur CE-Zertifizierung von Tränenblechstufen und zu den Ausführungsklassen EXC1 und EXC2.
Fachbeitrag im rotec Blog lesen ›Häufige Fragen
Antworten zu Tränenblechstufen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Welche Tränenblechstufen sind als Normgrößen erhältlich?
Das bestätigte Programm umfasst Breiten von 600 bis 1200 mm und Auftrittstiefen von 240, 270 oder 305 mm. Nicht jede Kombination ist in EXC1 und EXC2 vorhanden. Maßgebend ist die Artikeltabelle.
Wo kann ich die Tränenblechstufen bestellen?
Die Bestelllinks in der Artikeltabelle führen zum jeweiligen Angebot im rotec Profishop. Alternativ gelangen Sie über die Shopübersicht zur Auswahl der Tränenblechstufen. Prüfen Sie Maße, Ausführungsklasse, Preis und aktuelle Verfügbarkeit beim passenden Artikel. Sondermaße und offene technische Fragen können Sie direkt bei rotec anfragen.
Sind Sondergrößen möglich?
Ja. Abweichende Maße, Kantungen und Bohrbilder können nach technischer Klärung projektbezogen angeboten werden.
Welche Angaben werden für eine Anfrage benötigt?
Benötigt werden Breite, Auftrittstiefe, Bohrbild, Treppenzeichnung, Stückzahl, Nutzung, Lastannahmen, Korrosionsschutz und die geforderte Ausführungsklasse.
Was bedeuten EXC1 und EXC2?
EXC1 und EXC2 sind Ausführungsklassen nach DIN EN 1090. Sie beschreiben Anforderungen an die Ausführung und sind keine Belastungsklassen.
Wer legt die Ausführungsklasse fest?
Die Ausführungsklasse wird durch die verantwortliche Planung anhand der Konstruktion und der Projektanforderungen festgelegt.
Ist eine Stufe mit EXC2 automatisch höher belastbar?
Nein. Die Belastbarkeit ergibt sich aus Abmessungen, Blechdicke, Auflagerung, Anschluss und Lastannahmen. EXC2 allein ist kein Tragfähigkeitsnachweis.
Was bedeutet die CE-Kennzeichnung?
Sie bestätigt die erklärte Leistung im geregelten Anwendungsbereich. Sie ist kein allgemeines Qualitätssiegel und ersetzt keine statische Bemessung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
