Konkrete Werkstoffnummer passend zu Feuchtigkeit, Reinigungsmedien und Umgebung auswählen
Edelstahl Gitterroste
Edelstahl Gitterroste nach Maß
Edelstahl Pressroste werden mit passenden Abmessungen, Ausschnitten und Randeinfassungen gefertigt. Ob Lebensmittelproduktion, technischer Laufweg oder Architektur: Werkstoff und Oberfläche müssen zu Feuchtigkeit, Reinigungsmedien und Umgebung passen. Für die Auslegung sind außerdem Belastung und freie Spannweite entscheidend.
- Werkstoffe 1.4301, 1.4404 oder 1.4571 projektbezogen auswählen
- Tragstabhöhen von 20 bis 60 mm
- Maßanfertigungen mit Ausschnitten und Winkelrahmen
Angebot mit technischer Abstimmung
Preis und Liefertermin werden für Ihre Ausführung im Angebot abgestimmt. Maße, Stückzahl und ein Foto oder eine Zeichnung helfen dabei; offene Angaben können Sie kennzeichnen.
Geeignete Werkstoffe und Oberflächen für hygienisch sensible Produktionsbereiche auswählen
Abmessungen, Ausschnitte, Randeinfassungen und Winkelrahmen nach Bedarf
Profilierung am Tragstab, Füllstab oder in beiden Stabrichtungen
Richtig bestellen
In sechs Schritten zum passenden Edelstahl Gitterrost
Die Werkstoffbezeichnung allein reicht für eine sichere Auswahl nicht aus. Entscheidend sind Medium, Reinigung, Belastung, Einbausituation und gewünschte Oberfläche.
Planungsschritte anzeigen
Einsatzbereich beschreiben
Innenbereich, Außenbereich, Lebensmittelverarbeitung, Chemie, Schwimmbad oder andere Nutzung nennen.
Beanspruchung angeben
Feuchtigkeit, Chloride, Reinigungsmittel, Chemikalien, Temperatur und Einwirkdauer möglichst genau beschreiben.
Belastung festlegen
Personenlasten, Flächenlasten, Punktlasten sowie die freie Spannweite und Auflagerung angeben.
Abmessungen bestimmen
Fertigmaß, Tragstabrichtung, Auflagerbreite sowie Ausschnitte und Sonderformen in einer Skizze kennzeichnen.
Oberfläche auswählen
Unbehandelt, gebeizt, elektropoliert, gestrahlt oder gestrahlt und elektropoliert projektbezogen prüfen.
Rutschhemmung klären
Gehrichtung, auftretende Stoffe und geforderte R Gruppe anhand des aktuellen Nachweises berücksichtigen.
Produkt verstehen
Wie ist ein Edelstahl Pressrost aufgebaut?
Beim Edelstahl Pressrost werden ungeschwächte Füllstäbe unter hohem Druck in vorbereitete Schlitze der Tragstäbe eingepresst. Dadurch entsteht ein formstabiles und verwindungssteifes Gittergefüge.
Die Tragstäbe überspannen den freien Abstand zwischen den Auflagern und übernehmen die Lastabtragung. Deshalb müssen Tragstabrichtung, freie Spannweite, Auflagerbreite und Belastung bereits bei der Anfrage eindeutig angegeben werden.
Edelstahl Gitterroste lassen sich mit individuellen Anschnitten, Ausschnitten, Flacheinfassungen sowie optionalen Winkelrahmen an die Einbausituation anpassen. Auch kleine Losgrößen und einzelne Sonderroste sind möglich.
Auswahlhilfe
Werkstoff und Oberfläche richtig auswählen
V2A und V4A sind Sammelbezeichnungen. Die konkrete Werkstoffgüte und Oberflächenbehandlung müssen zu den tatsächlich auftretenden Medien und Reinigungsverfahren passen.
Bei Bedarf seitlich scrollen.
| Planungspunkt | Erste Orientierung | Für die Anfrage wichtig |
|---|---|---|
| 1.4301 · X5CrNi18-10 | Häufig der Werkstoff hinter der Sammelbezeichnung V2A | Feuchtigkeit, Reinigungsmittel, Salz und Chloridbelastung nennen |
| 1.4404 · X2CrNiMo17-12-2 | Molybdänhaltiger Edelstahl aus der häufig als V4A bezeichneten Gruppe | Medien, Konzentration, Temperatur und Einwirkdauer angeben |
| 1.4571 · X6CrNiMoTi17-12-2 | Titanstabilisierter Edelstahl aus der häufig als V4A bezeichneten Gruppe | Prozess, Schweißausführung und geforderte Werkstoffspezifikation angeben |
| Gebeizte Oberfläche | Standardmäßige Behandlung für eine gleichmäßige und beständige Oberfläche | Sichtanforderung und Reinigungsverfahren beschreiben |
| Elektrolytisch poliert | Option für besondere Anforderungen an Oberfläche und Beständigkeit | Hygiene, Medium und gewünschte Oberflächenqualität festlegen |
| Gestrahlte Oberfläche | Gleichmäßig matte Oberfläche | Strahlbild, Reinigung und optische Vorgabe beschreiben |
| Gestrahlt und elektropoliert | Kombinierte Behandlung für eine seidenmatte Oberfläche | Gewünschte Oberflächenqualität und Betriebsmedien festlegen |
| Rutschhemmend | Profilierte Tragstäbe, Füllstäbe oder beide Stabrichtungen möglich | Gehrichtung und geforderte R Gruppe mit Nachweis angeben |
Die Tabelle dient der ersten Einordnung. Eine pauschale Beständigkeit gegen alle Chemikalien gibt es nicht. Maßgebend sind die konkrete Werkstoffgüte, Oberfläche und betriebliche Beanspruchung.
Ausführungen
Edelstahl Gitterroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.

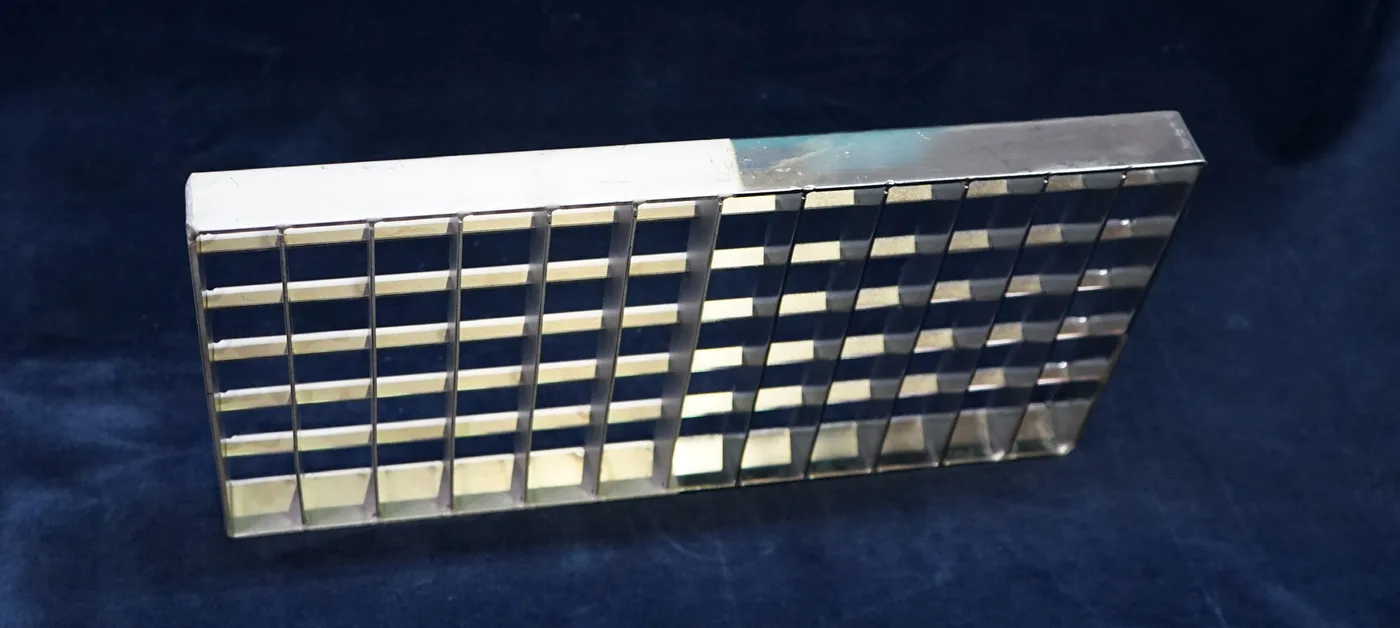

Edelstahl Pressrost mit quadratischer Masche
Klassische Pressrostkonstruktion für Laufwege, Podeste, Abdeckungen und technische Flächen.
Engmaschiger Edelstahl Pressrost
Kleinere Maschenöffnung für Anwendungen, bei denen eine engere Roststruktur benötigt wird.

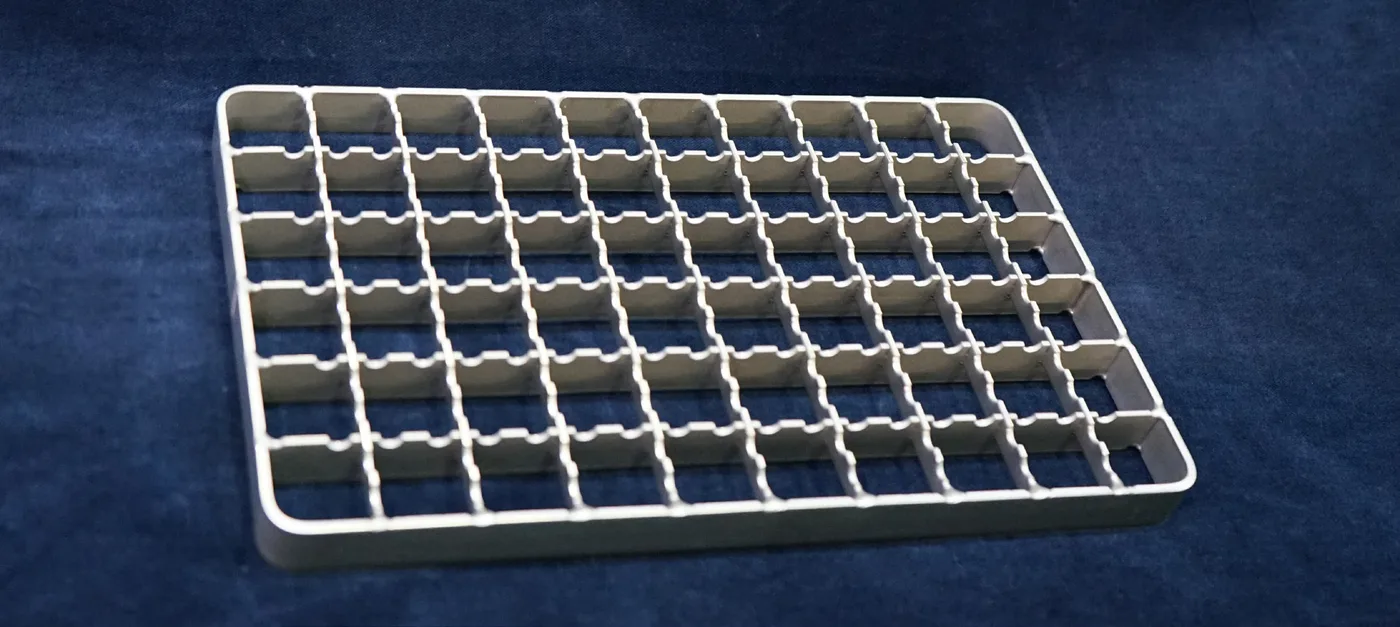

Doppelt rutschhemmender Edelstahlrost
Profilierte Tragstäbe und Füllstäbe unterstützen die Rutschhemmung in beiden Stabrichtungen. Die R Gruppe wird für die konkrete Ausführung bestätigt.

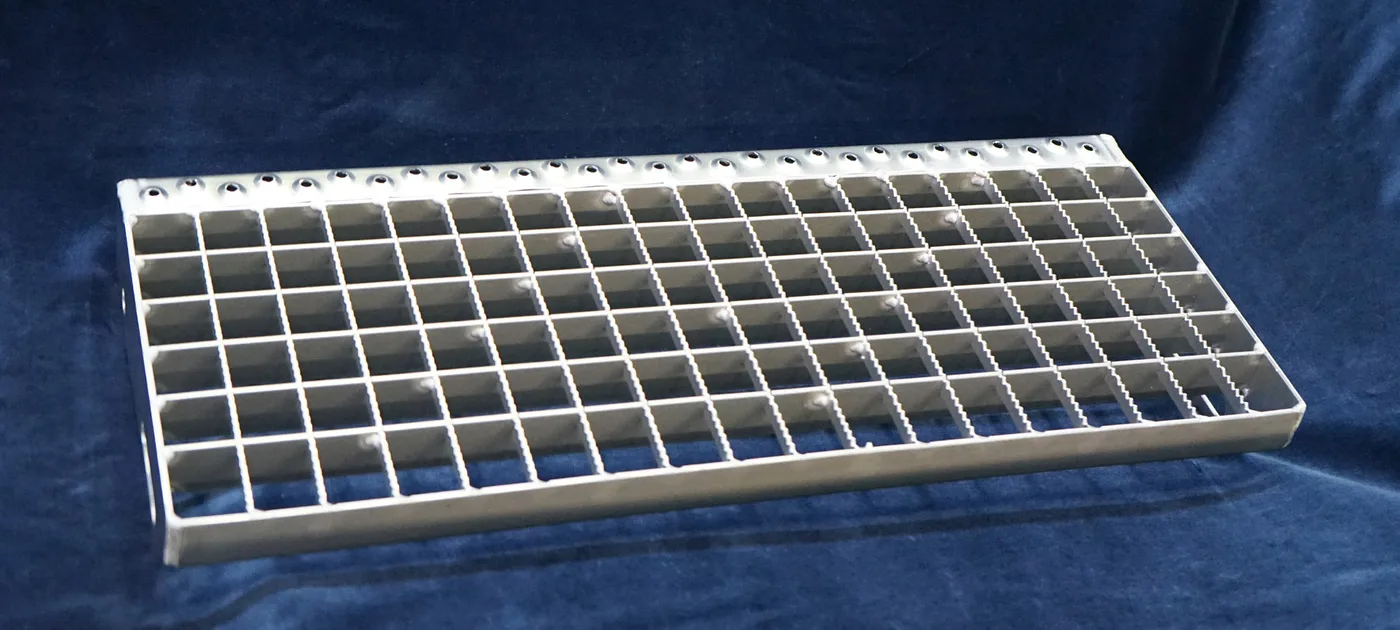

Gebeizte Edelstahl Gitterroststufe
Gitterroststufe mit rutschhemmender Antrittskante für korrosiv oder hygienisch anspruchsvolle Treppenanlagen.

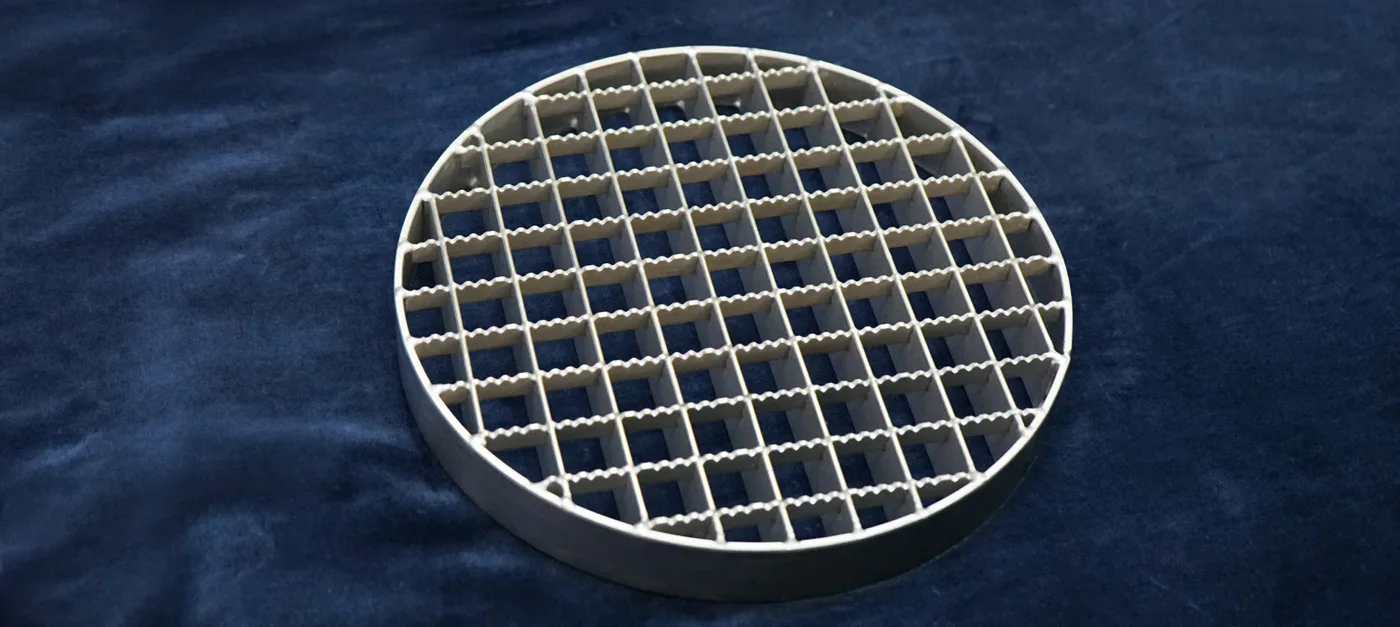

Runder Edelstahl Gitterrost
Rundrost als projektbezogene Sonderform für runde Öffnungen, Behälter, Schächte und architektonische Anwendungen.

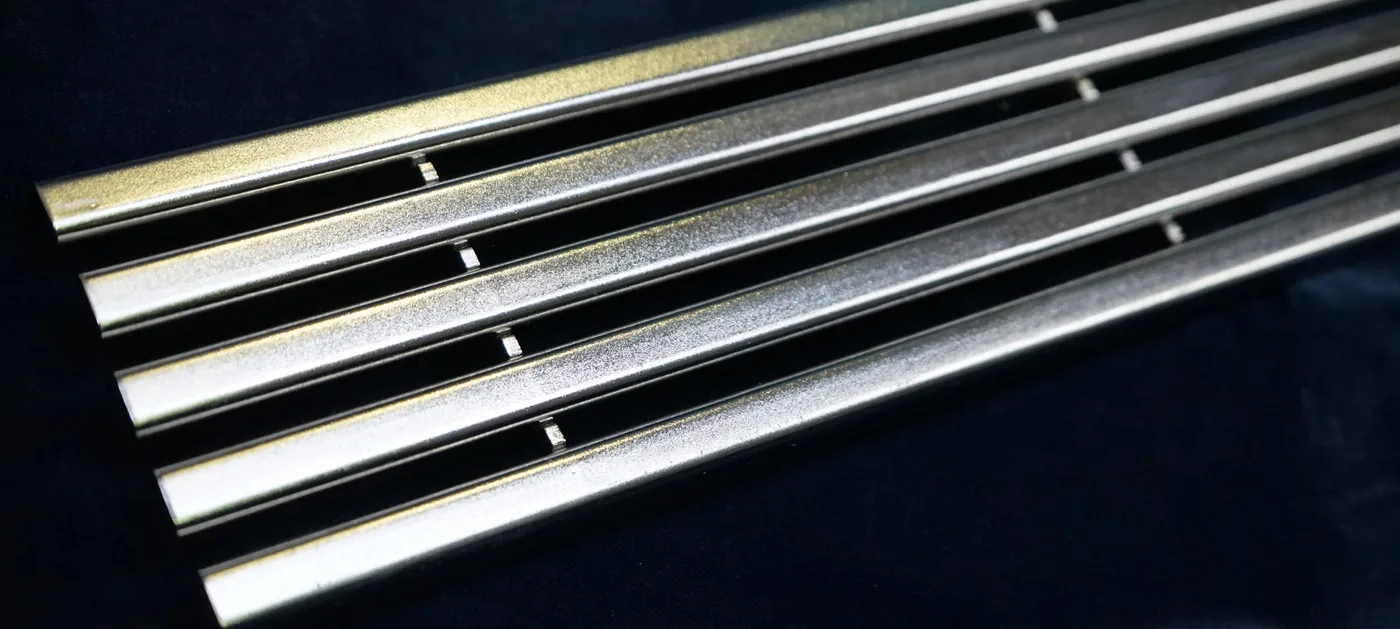

Edelstahl U Profilrost
Ausführung mit U-förmigen Tragprofilen für besondere optische und konstruktive Anforderungen.

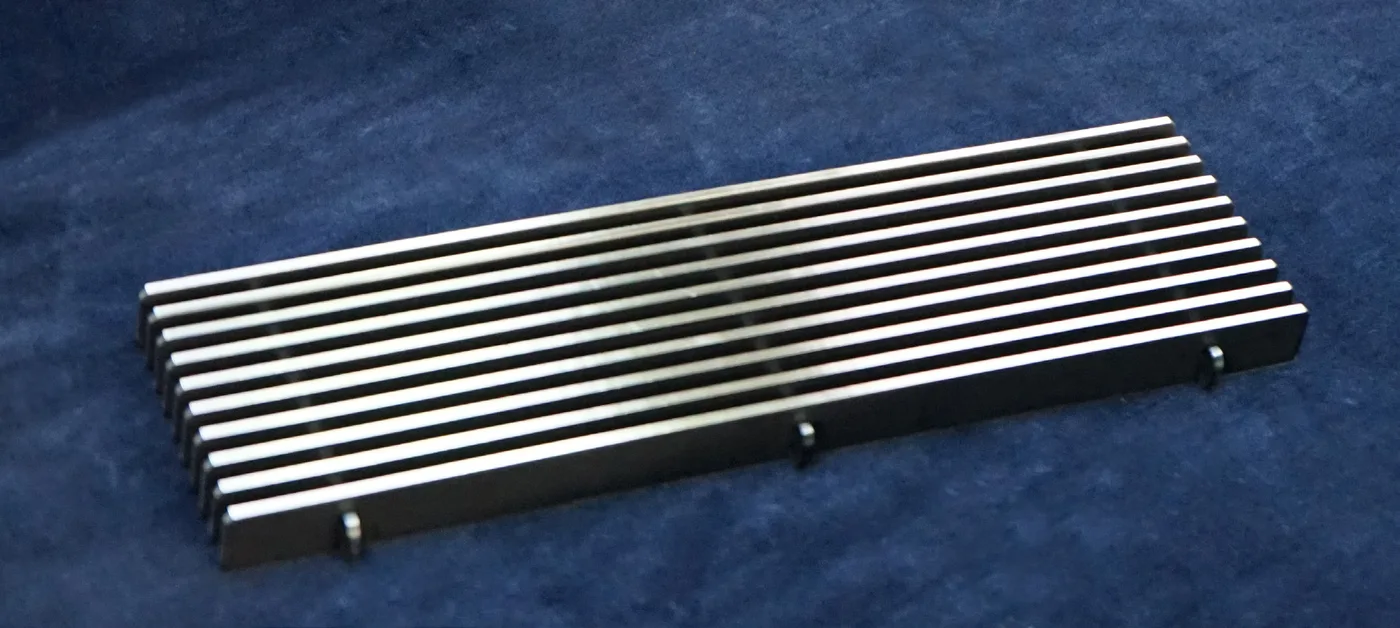

Edelstahl Shadowline Rost
Linear wirkende Rostausführung für hochwertige Innenräume, Architektur und besondere Gestaltungsaufgaben.

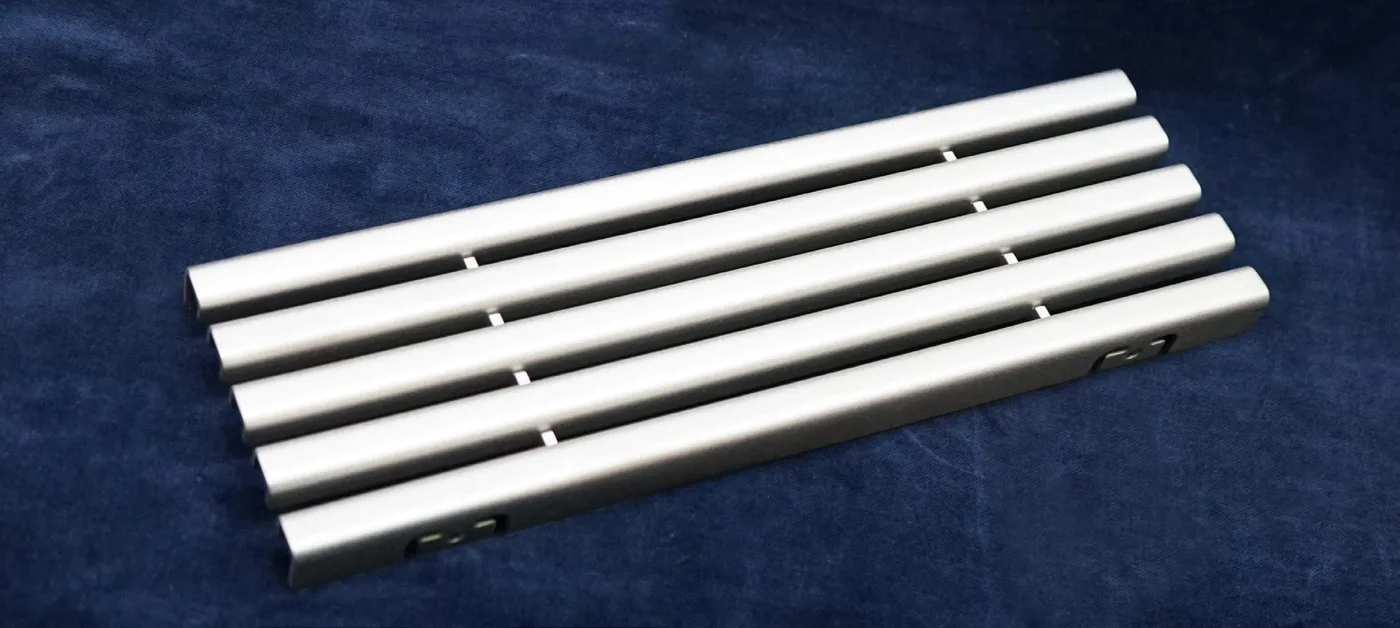

Barfuß begehbarer Edelstahlrost
Rostausführung mit breiten, abgerundeten Auftrittsflächen für dafür vorgesehene Barfußbereiche. Die konkrete Eignung wird projektbezogen geprüft.

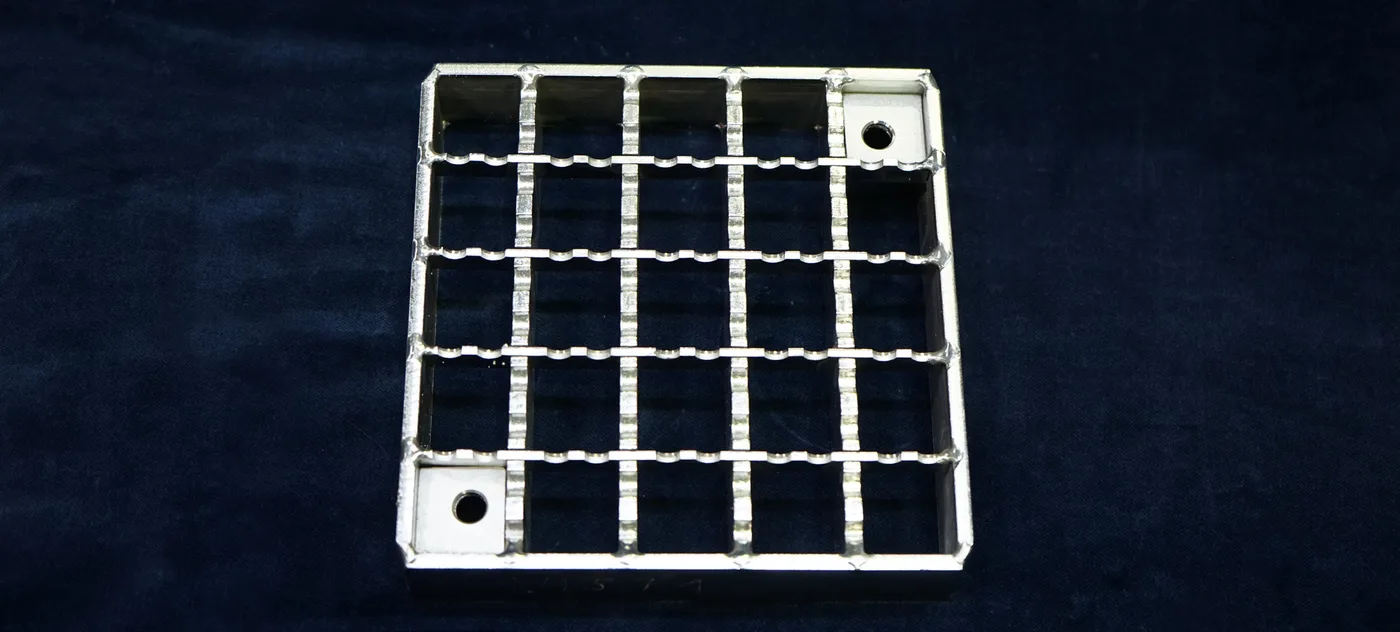

Edelstahl Schwerlastrost
Verstärkte Rostausführung für höhere Lastanforderungen. Belastung, freie Spannweite, Auflagerung und Befestigung werden gemeinsam bemessen.

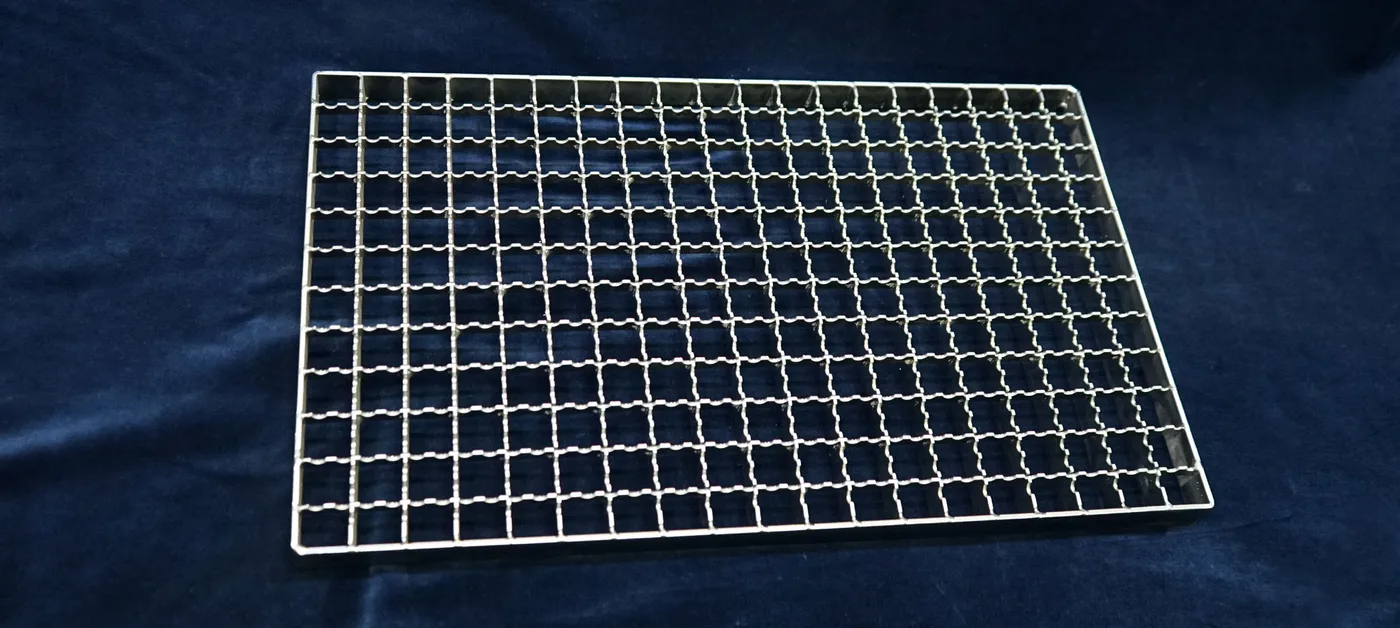

Edelstahlrost mit kleinerer Quadratmasche
Engeres quadratisches Maschenbild für projektbezogene Anforderungen an Öffnungsweite, Nutzung und Gestaltung.
Technische Orientierung
Technische Angaben zu Edelstahl Gitterroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauart | Pressrost mit eingepressten Füllstäben |
|---|---|
| Werkstoffe | 1.4301, 1.4404 oder 1.4571, Auswahl projektbezogen |
| Sammelbezeichnungen | V2A und V4A, für Bestellung und Beständigkeitsprüfung ist die Werkstoffnummer maßgebend |
| Tragstabhöhen | 20, 25, 30, 35, 40, 50 und 60 mm |
| Tragstabstärken | 2 oder 3 mm |
| Randeinfassung | Flacheinfassung |
| Oberflächen | Unbehandelt, gebeizt, elektropoliert, gestrahlt oder gestrahlt und elektropoliert |
| Rutschhemmung | Am Füllstab, Tragstab oder an beiden Stabrichtungen möglich |
| Bearbeitung | Individuelle Anschnitte, Ausschnitte und Sonderformen |
| Rahmen | Optional mit Winkelrahmen, passend zur Einbausituation |
| Abmessungen | Projektbezogene Maßanfertigung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Werkstoffanforderung
Vorgegebene Werkstoffnummer sowie bekannte Medien, Reinigungsmittel, Konzentrationen und Temperaturen
- 2Rostmaß und Tragstabrichtung
Fertigmaß, freie Spannweite, Auflagerbreite und eindeutige Richtung der Tragstäbe
Aufmaß und Tragstabrichtung dokumentieren - 3Belastung und Nutzung
Begehbare Fläche, Punktlast, Flächenlast und besondere betriebliche Beanspruchungen
- 4Maschenweite und Rutschhemmung
Gewünschtes Maschenbild, Gehrichtung und geforderte R Gruppe mit aktuellem Nachweis
- 5Oberfläche und Sichtanforderung
Roh, gebeizt oder elektrolytisch poliert sowie Anforderungen an Reinigung und Erscheinungsbild
- 6Unterlagen und Termin
Stückzahl, Skizze oder Zeichnung, Ausschnitte, Winkelrahmen und gewünschter Liefertermin
Einsatzbereiche
Typische Anwendungen für Edelstahl Gitterroste
Lebensmittelindustrie
Wichtigster Einsatzbereich für Rostflächen in Schlachthöfen, Metzgereien, Großküchen, Brauereien, Molkereien und weiteren hygienisch sensiblen Produktionsbereichen
Edelstahlroste in der LebensmittelindustrieChemie und Pharma
Laufwege, Podeste und Abdeckungen, deren Werkstoff auf Medien und Reinigungsprozesse abgestimmt wird
Labore und Krankenhäuser
Pflegeleichte Rostkonstruktionen für sensible technische und betriebliche Bereiche
Schwimmbäder und Wellness
Korrosionsbeständige Abdeckungen und Laufbereiche nach Prüfung von Wasserbelastung und Chloridbelastung
Kläranlagen
Gitterroste für feuchte und chemisch belastete Umgebungen mit projektbezogener Werkstoffauswahl
Referenzbilder
Edelstahl-Gitterroste in der Anwendung

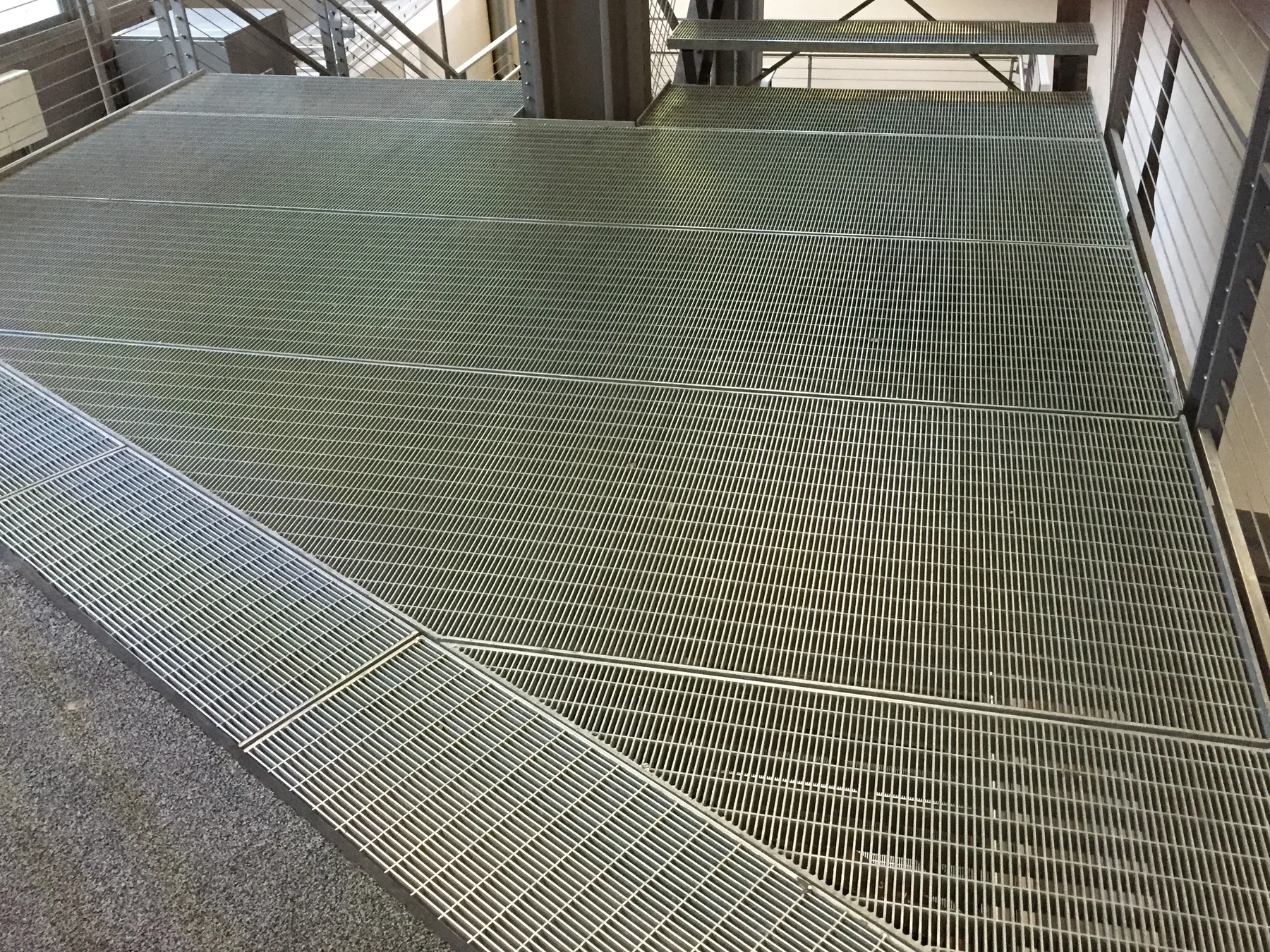

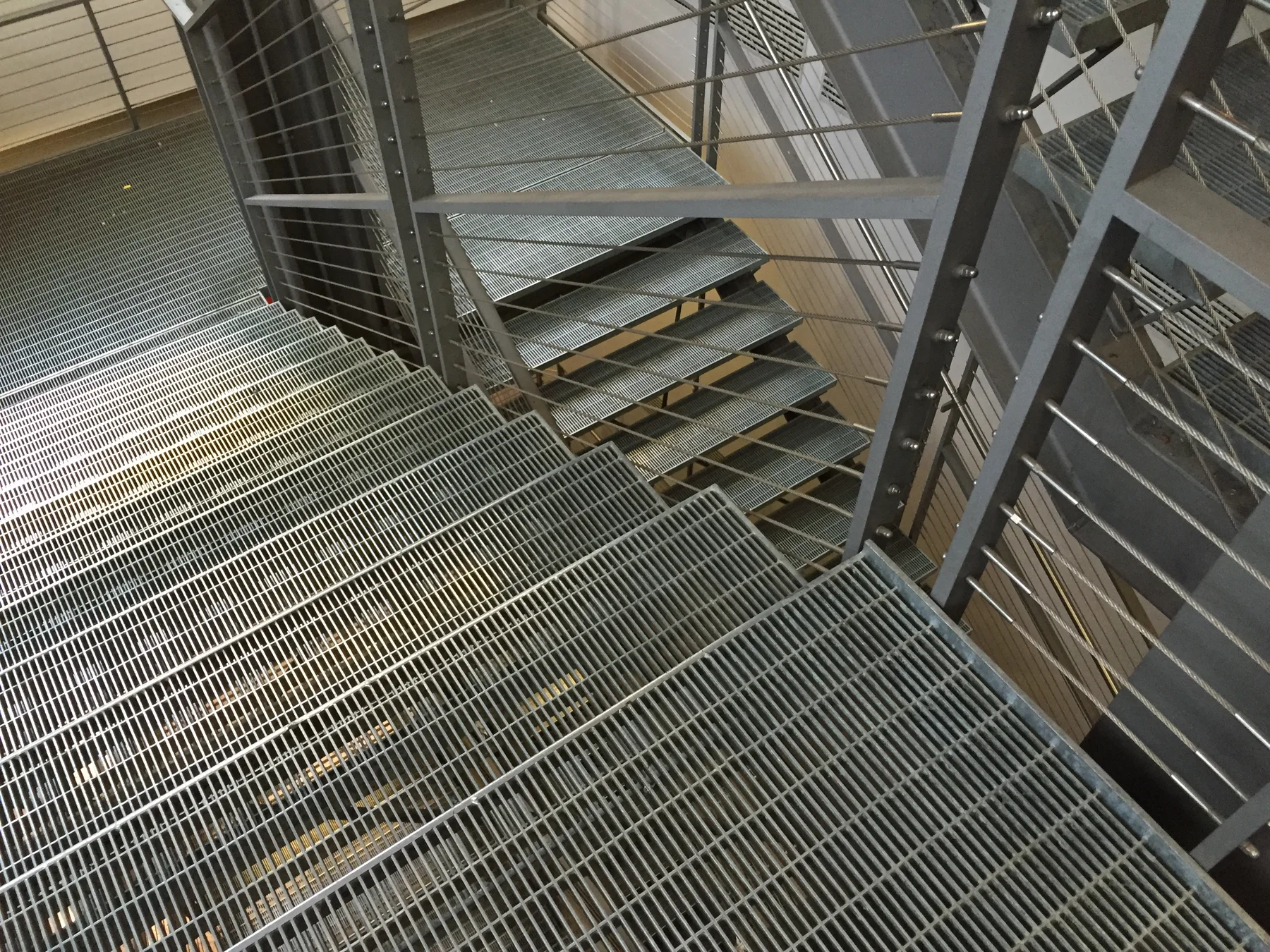

Originalaufnahmen ausgeführter Treppen- und Podestflächen zeigen unterschiedliche engmaschige Edelstahl-Gitterroste.
Referenzbilder ansehen
Häufige Fragen
Antworten zu Edelstahl Gitterroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Wann ist ein Edelstahl Gitterrost sinnvoll?
Edelstahl kommt infrage, wenn Korrosionsbeständigkeit, Hygiene, Reinigungsfähigkeit oder eine hochwertige Optik wichtiger sind als bei einer üblichen feuerverzinkten Stahlausführung.
Was ist der Unterschied zwischen V2A und V4A?
V2A und V4A sind gebräuchliche Sammelbezeichnungen und keine eindeutigen Werkstoffangaben. V2A bezeichnet häufig 1.4301. Zur häufig als V4A bezeichneten Gruppe gehören je nach Projekt zum Beispiel 1.4404 oder 1.4571. Für Bestellung und Beständigkeitsprüfung ist die konkrete Werkstoffnummer maßgebend.
Welche Werkstoffnummer hat V2A?
V2A bezeichnet häufig den Werkstoff 1.4301 mit dem Kurznamen X5CrNi18-10. Da V2A keine eindeutige Normbezeichnung ist, muss die Werkstoffnummer für das Projekt bestätigt werden.
Welche Werkstoffnummer hat V4A?
Zur häufig als V4A bezeichneten Werkstoffgruppe gehören je nach Anforderung zum Beispiel 1.4404 mit dem Kurznamen X2CrNiMo17-12-2 oder 1.4571 mit dem Kurznamen X6CrNiMoTi17-12-2.
Sind Edelstahl Gitterroste gegen jede Chemikalie beständig?
Nein. Die Beständigkeit hängt von der konkreten Werkstoffgüte, dem Medium, seiner Konzentration, der Temperatur und der Einwirkdauer ab. Diese Angaben müssen vor der Auswahl geprüft werden.
Welche Tragstabhöhen sind möglich?
Für Edelstahl Gitterroste stehen Tragstabhöhen von 20 bis 60 mm sowie Tragstabstärken von 2 oder 3 mm zur Verfügung. Die Auswahl richtet sich nach Belastung und freier Spannweite.
Welche Oberflächen sind erhältlich?
Je nach Anforderung sind unbehandelte, gebeizte, elektropolierte, gestrahlte sowie gestrahlt und elektropolierte Oberflächen möglich. Die passende Behandlung wird nach Medium, Reinigung und gewünschtem Erscheinungsbild ausgewählt.
Gibt es rutschhemmende Edelstahl Gitterroste?
Ja. Die Profilierung kann am Füllstab, am Tragstab oder an beiden Stabrichtungen ausgeführt werden. Eine bestimmte R Gruppe darf nur für die konkret geprüfte Produktausführung angegeben werden.
Sind Edelstahl Gitterroste nach Maß möglich?
Ja. Individuelle Abmessungen, runde und eckige Ausschnitte, Anschnitte, Sonderformen und Winkelrahmen können passend zur Einbausituation geplant werden.
Können Edelstahl Gitterroststufen geliefert werden?
Ja. Edelstahl Gitterroststufen sind möglich. Für die Planung werden Stufenbreite, Auftrittstiefe, Belastung, Seitenplatten und die Anforderungen an die Antrittskante benötigt.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Einsatzbereich, gewünschter Werkstoff, Oberfläche, Rostmaß, Tragstabrichtung, freie Spannweite, Belastung, Maschenweite, Ausschnitte, Stückzahl und möglichst eine bemaßte Zeichnung.
Sind kleine Stückzahlen möglich?
Ja. Edelstahl Gitterroste können auch als einzelne Maßroste oder in kleinen Losgrößen angefragt werden.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
