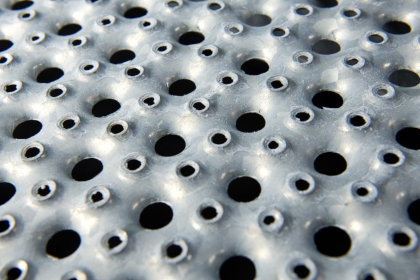

Kleine Prägungen nach oben und größere Rundöffnungen nach unten
Blechprofilrost Rund S
Blechprofilrost Rund S für sichere Laufwege und gute Drainage
Rund S kombiniert kleine nach oben geprägte Öffnungen mit größeren nach unten geprägten Rundöffnungen. Dadurch entstehen gute Drainage, ein großer Verdrängungsraum und hohe Rutschhemmung bei einer angenehm begehbaren Oberfläche.
- Etwa 19 Prozent freier Querschnitt
- Rutschhemmung bis R13 und Verdrängungsraum V10 je nach Werkstoff
- Für Laufwege, Podeste, Treppenstufen und technische Plattformen
Werkstoff und Abmessungen im Shop
Im Shop finden Sie die angebotenen Werkstoffe, Größen und Zuschnitte mit aktuellen Preisen. Lieferinformation und Versand stehen beim jeweiligen Angebot. Sonderausführungen können Sie anfragen.
Gute Ableitung von Flüssigkeiten bei begrenzter Durchsicht
Hohe Rutschhemmung und Verdrängungsraum, abhängig vom Werkstoff
Zuschnitte, Profilhöhe, Belastung und Befestigung passend zur Konstruktion
rotec Profishop
Große Auswahl an Rund S-Rosten im Onlineshop
Wählen Sie Ihren Werkstoff und vergleichen Sie die angebotenen Standardlängen und Zuschnitte im rotec Profishop.
Passende Treppenstufen
Rund S-Treppenstufen im rotec Profishop
Wählen Sie die passende Stufenausführung aus feuerverzinktem Stahl oder Edelstahl 1.4404. Auftrittstiefe, Stufenlänge, Preise und Lieferzeiten finden Sie direkt im Shop.
Weitere Stufengrößen auf Anfrage.
Werkstoffe im Shop
Die angebotenen Profilmaße und Längen unterscheiden sich je nach Werkstoff und Artikel.
Bei Bedarf seitlich scrollen.
| Werkstoff | Ausführung im Profishop |
|---|---|
| Stahl | Roh |
| Stahl | Feuerverzinkt |
| Aluminium | Standardlängen und Zuschnitte |
| Edelstahl 1.4301 | Standardlängen und Zuschnitte |
Richtig bestellen
Rund S passend zur Anwendung auswählen
Die richtige Ausführung ergibt sich aus Umgebung, Belastung, freier Spannweite, gewünschter Rutschhemmung und dem erforderlichen Flüssigkeitsdurchlass.
Planungsschritte anzeigen
Umgebung beschreiben
Nässe, Öl, Schmutz, Innen oder Außen sowie die gewünschte Nutzung angeben.
Lasten bestimmen
Flächenlast, Einzellast, Radlast, freie Spannweite und Auflagerbreite festlegen.
Ausführung bestätigen
Werkstoff, Rutschhemmung, Abmessungen, Randlochung und Befestigung auswählen.
Produkt verstehen
Wie ist Blechprofilrost Rund S aufgebaut?
Die Oberfläche von Rund S besteht aus abwechselnd nach oben und nach unten geprägten Rundöffnungen. Die kleineren Prägungen sorgen für Griffigkeit. Die größeren Öffnungen unterstützen den Ablauf von Flüssigkeiten und schaffen den notwendigen Verdrängungsraum.
Der freie Querschnitt beträgt bei den dokumentierten Standardbreiten etwa 19 Prozent. Dadurch ist Rund S offener als Rund N, bietet jedoch deutlich weniger Durchsicht als sehr offene Profile wie Stabil.
Die seitlich abgekantete C Profil Kontur trägt in Längsrichtung. Randlochungen ermöglichen den Verbund benachbarter Elemente. Deshalb müssen Profilrichtung, Auflagerung, Befestigung und Plattformaufteilung gemeinsam geplant werden.

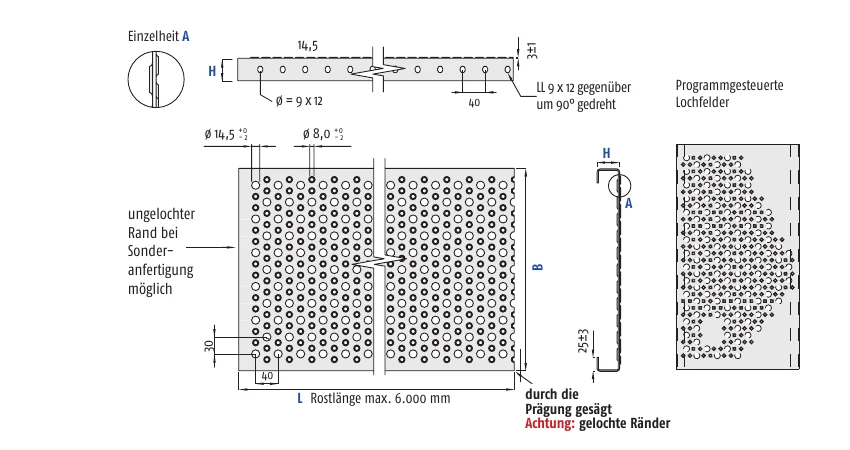

Technische Zeichnungen
Abmessungen und Profilgeometrie auf einen Blick
Die Zeichnungen unterstützen die Vorauswahl. Maßgebend bleiben die bestätigte Ausführung und die Auftragsunterlagen.
Zeichnungen und Abmessungen anzeigen
Rund S als rutschhemmende Leitersprosse
Die Rund S Profilierung ist auch als Leitersprosse erhältlich. Das dokumentierte Programm umfasst eine 55 mm breite und 30 mm hohe Ausführung. Neben Fixlängen mit Ausklinkung ist Stangenware zum projektbezogenen Ablängen vorgesehen. Passende Artikel und technische Details finden Sie auf unserer Leitersprossen-Seite; weitere Ausführungen erhalten Sie auf Anfrage.
Leitersprossen ansehen
Auswahlhilfe
Rund S zwischen Rund N und Stabil einordnen
Rund S eignet sich besonders dann, wenn gute Drainage, hohe Rutschhemmung und eine nur begrenzt offene Fläche gleichzeitig gefordert sind.
Bei Bedarf seitlich scrollen.
| Anforderung | Einordnung Rund S | Planungshinweis |
|---|---|---|
| Drainage | Gute Ableitung durch etwa 19 Prozent freien Querschnitt | Menge und Art der Flüssigkeit berücksichtigen |
| Rutschhemmung | Je nach Werkstoff bis R13 mit V10 | Aktuellen Nachweis der bestellten Ausführung prüfen |
| Durchsicht | Geringer als bei sehr offenen Profilen | Bei Höhenangst oder Sichtschutzbedarf vorteilhaft |
| Kleinteilschutz | Größere Öffnungen als Rund N | Erforderliche Sperrwirkung anhand der Anwendung prüfen |
| Rollverkehr | Grundsätzlich möglich, jedoch profilabhängig | Radlast, Raddurchmesser und Laufrichtung technisch prüfen |
Bei befahrbaren Flächen, hohen Einzellasten und größeren Spannweiten ist eine projektbezogene Belastungsprüfung erforderlich.
Montage und Befestigung
Passende Befestigungen für Rotec-Rund S
Befestigungsblech, C-Clip mit Rundscheibe oder Distanzstück: Bilder, Artikelnummern und Montagehinweise helfen bei der Auswahl für Ihre Unterkonstruktion.
Passende Befestigungen ansehenAusführungen
Blechprofilrost Rund S passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Stahl roh
Für Konstruktionen mit projektbezogen festgelegter Oberflächenbehandlung.
Stahl feuerverzinkt
Robuste Ausführung mit R11 und V10 für viele industrielle Anwendungen.
Edelstahl
Korrosionsbeständige Ausführung mit R13 und V10 gemäß aktuellem Produktnachweis.
Aluminium
Gewichtsreduzierte Ausführung mit hoher Rutschhemmung für geeignete Konstruktionen.
Zuschnitte
Projektbezogene Längen und Breiten innerhalb der technischen Fertigungsgrenzen.
Treppenstufen
Normgrößen und projektbezogene Stufen mit seitlichen Befestigungsmöglichkeiten.
Technische Orientierung
Technische Angaben zu Blechprofilrost Rund S
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Technisches Datenblatt herunterladen (PDF, 2 Seiten)Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Oberfläche | Kleine Rundöffnungen nach oben und größere Rundöffnungen nach unten geprägt |
|---|---|
| Öffnungsdurchmesser | Je nach dokumentierter Ausführung etwa 7 bis 8 mm und 14 bis 14,5 mm |
| Freier Querschnitt | etwa 19 Prozent |
| Rutschhemmung Stahl feuerverzinkt | R11 mit V10 |
| Rutschhemmung Edelstahl | R13 mit V10 |
| Rutschhemmung Aluminium | R13 mit V10 gemäß aktuellem Produktnachweis |
| Bauweise | Längstragendes C Profil mit seitlicher Randlochung |
| Werkstoffe | Stahl roh, Stahl feuerverzinkt, Edelstahl 1.4301 oder 1.4571 sowie Aluminium |
| Zuschnitte | Projektbezogene Längen und Breiten innerhalb der Fertigungsgrenzen |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Einsatzbereich
Nutzung, Innen oder Außen, Nässe, Öl, Schmutz und Korrosionsbeanspruchung beschreiben.
- 2Abmessungen
Länge in Spannrichtung, Breite, Profilhöhe, Stückzahl und Zuschnitte nennen.
- 3Belastung
Flächenlast, Einzellast, Radlast, freie Spannweite und Auflagerbreite angeben.
Belastungswerte im Datenblatt Rund S - 4Trittfläche
Geforderte Rutschhemmung, Verdrängungsraum und Drainage festlegen.
- 5Montage
Unterkonstruktion, Randlochung, seitliche Verschraubung und Befestigung bestimmen.
Befestigungen für Blechprofilroste auswählen
Einsatzbereiche
Typische Anwendungen für Blechprofilrost Rund S
Industrieanlagen
Rutschhemmende Lauf und Arbeitsflächen bei Nässe oder Verschmutzung.
Laufstege
Sichere Wartungswege mit guter Drainage und begrenzter Durchsicht.
Wartungsstege und Laufstege planenPodeste
Verbundene Flächen an Maschinen, Behältern und technischen Anlagen.
Treppenanlagen
Rund S Stufen für Innenbereiche und geeignete Außenbereiche.
Fahrzeugbau
Leichte und belastbare Trittflächen nach technischer Prüfung.
Technische Abdeckungen
Offene Flächen für Luft, Flüssigkeiten und kontrollierten Schmutzdurchgang.
Referenzen und Fachbeiträge
Technische Unterlagen zu Rund S
Das Web-Datenblatt und die zweiseitige PDF bündeln Abmessungen, Gewichte und Belastungswerte für die technische Vorauswahl.
Fachbeiträge anzeigen
Rund S als PDF
Zwei A4-Seiten mit Profilzeichnung, Werkstoffen, Abmessungen, Gewichten und Belastungstabellen.
Technisches Datenblatt als PDF öffnen
Technisches Datenblatt Rund S
Werkstoffe, Profilhöhen, Massen, Gleichlasten, Einzellasten, Punktlasten und Querschnittswerte in gut lesbaren Tabellen.
Technisches Datenblatt öffnenHäufige Fragen
Antworten zu Blechprofilrost Rund S
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Blechprofilrost Rund S?
Rund S ist ein längstragender Blechprofilrost mit kleinen nach oben und größeren nach unten geprägten Rundöffnungen.
Wie hoch ist der freie Querschnitt?
Der freie Querschnitt beträgt bei den dokumentierten Standardbreiten etwa 19 Prozent.
Welche Rutschhemmung erreicht Rund S?
Feuerverzinkter Stahl ist mit R11 und V10 dokumentiert. Für Edelstahl und Aluminium sind Ausführungen mit R13 und V10 verfügbar. Maßgebend bleibt der aktuelle Produktnachweis.
Was bedeutet V10?
V10 kennzeichnet den geprüften Verdrängungsraum unterhalb der Gehebene. Er ist bei Öl, Fett oder anderen gleitfördernden Stoffen besonders wichtig.
Wie unterscheidet sich Rund S von Rund N?
Rund S besitzt größere Drainageöffnungen und etwa 19 Prozent freien Querschnitt. Rund N ist mit etwa 9 Prozent weniger offen und hält kleinere Gegenstände eher zurück.
Wie unterscheidet sich Rund S von Stabil?
Stabil ist mit etwa 50 Prozent deutlich offener und stärker auf hohe Drainage ausgelegt. Rund S bietet dagegen weniger Durchsicht und kleinere Öffnungen.
Sind Zuschnitte möglich?
Im Profishop können Sie die beim jeweiligen Rund S Rost angebotenen Standardlängen und Zuschnittlängen auswählen. Abweichende Längen, Breiten und Bearbeitungen werden innerhalb der technischen Fertigungsgrenzen projektbezogen abgestimmt.
Welche Werkstoffe sind verfügbar?
Die Werkstoffauswahl im Shop ist für Stahl roh, Stahl feuerverzinkt, Aluminium, Edelstahl 1.4301 verlinkt. Die angebotenen Größen und aktuelle Verfügbarkeit prüfen Sie beim jeweiligen Artikel. Weitere Werkstoffe oder abweichende Ausführungen klären Sie bitte mit rotec.
Gibt es Rund S auch als Treppenstufe?
Ja. Rund S Stufen sind in mehreren feuerverzinkten Normgrößen sowie in einer dokumentierten Edelstahlausführung verfügbar.
Gibt es Rund S auch als Leitersprosse?
Ja. Rund S ist als rutschhemmende Leitersprosse mit 55 mm Trittbreite und 30 mm Profilhöhe dokumentiert. Je nach Ausführung stehen Fixlängen und Stangenware zur Verfügung.
Wie verläuft die Spannrichtung?
Die tragende Richtung verläuft entlang des C Profils. Sie muss in der Zeichnung eindeutig gekennzeichnet werden.
Wie werden benachbarte Roste verbunden?
Über seitliche Randlochungen lassen sich benachbarte Elemente zu einer zusammenhängenden Plattform verschrauben.
Ist Rund S befahrbar?
Eine Befahrbarkeit ist nur nach Prüfung von Radlast, Kontaktfläche, Profilhöhe, Stützweite, Auflagerung und Querverbund möglich.
Wo kann ich Rund S Roste bestellen?
Die verlinkte Shopübersicht führt zu den angebotenen Rund S Rosten. Wählen Sie Werkstoff und Abmessungen beim passenden Artikel und prüfen Sie dort Preis und aktuelle Verfügbarkeit.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Einsatzbereich, Maße, Spannrichtung, Lasten, Auflagerung, Werkstoff, Rutschhemmung, Befestigung, Stückzahl und möglichst eine Zeichnung.
Welche Befestigungen passen zu Rund S?
Die profilbezogene Befestigungsseite zeigt die zugeordneten Befestigungsmittel mit Bildern, Artikelnummern und Montagehinweisen. Wählen Sie die Befestigung passend zur Unterkonstruktion und Einbausituation.
Wo finde ich die technischen Angaben zu Rund S?
Die technischen Angaben auf dieser Seite dienen der Auswahl des Profils. Für die konkrete Ausführung und Belastung übermitteln Sie rotec die Maße und Einbausituation.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
