Der direkte Sonneneinfall wird bereits vor der Fenster- oder Glasfläche beeinflusst
Sonnenschutzroste
Sonnenschutzroste für Fenster, Glasfassaden und Wartungsstege
Außenliegende Gitterroste können den direkten Sonneneinfall bereits vor der Verglasung begrenzen. Bauart, Ausladung, Stabrichtung und Einbaulage werden deshalb passend zur Himmelsrichtung, Fassadengeometrie und gewünschten Verschattung geplant.
- Fassadengitterrost Typ Berlin für großformatige Sonnenschutzanlagen
- Jalousieroste für gezielt ausgerichtete Verschattung und Sichtschutz
- Nicht begehbar oder als geprüfter Wartungs- und Putzsteg planbar
Keine beweglichen Lamellen, Antriebe oder Steuerungen im eigentlichen Rostelement erforderlich
Sonnenschutz, Sichtschutz, Fassadengestaltung und Wartungszugang lassen sich projektbezogen verbinden
Geometrie, Elementteilung, Unterkonstruktion, Oberfläche und Befestigung werden auf das Gebäude abgestimmt
Richtig bestellen
In sechs Schritten zum passenden Sonnenschutzrost
Ein wirksamer Sonnenschutz entsteht nicht allein durch die Wahl eines Rosttyps. Entscheidend ist das Zusammenspiel von Sonnenstand, Fassadenausrichtung, Rostgeometrie und Abstand zur Verglasung.
Planungsschritte anzeigen
Schutzziel festlegen
Gewünschte Verschattung, Sichtschutz, Fassadenwirkung und gegebenenfalls Wartungszugang beschreiben.
Fassade einordnen
Himmelsrichtung, Fensterhöhe, Glasfläche, Einbauhöhe und relevante Jahres- oder Tageszeiten erfassen.
Anordnung wählen
Horizontale Auskragung, vertikale Fassadenfläche oder eine Kombination passend zur Sonnenrichtung festlegen.
Rosttyp auswählen
Typ Berlin, Vollrost oder Jalousierost anhand von Verschattung, Optik, Gewicht und Nutzung vergleichen.
Geometrie bestimmen
Ausladung, Abstand, Stabhöhe, Teilung, Stabrichtung und bei Jalousierosten den Füllstabwinkel abstimmen.
Tragwerk planen
Windlast, Eigengewicht, Unterkonstruktion, Befestigung und eine mögliche Begehbarkeit gesondert prüfen.
Produkt verstehen
Wie funktioniert ein Sonnenschutzrost?
Ein Sonnenschutzrost wird vor oder oberhalb einer Fenster- oder Glasfläche angeordnet. Die Trag- und Füllstäbe erzeugen abhängig von Sonnenstand, Einbauwinkel und Abstand zur Verglasung einen definierten Schatten. Gleichzeitig bleibt die Konstruktion offen für Licht, Luft und den Blick nach außen.
Horizontal auskragende Elemente eignen sich besonders, um hoch stehende Sonne abzuschirmen. Vertikale oder flächig vorgehängte Roste beeinflussen dagegen auch seitlich einfallendes Licht. Welche Anordnung sinnvoll ist, ergibt sich aus Himmelsrichtung, Fassadenhöhe und gewünschtem Verschattungszeitraum.
Der Aluminium Fassadengitterrost Typ Berlin ermöglicht großformatige, leichte Elemente mit einem gleichmäßigen Maschenbild. Alternativ können Jalousieroste mit schräggestellten Füllstäben eingesetzt werden, wenn Verschattung und Durchblick aus bestimmten Richtungen besonders gezielt gesteuert werden sollen.

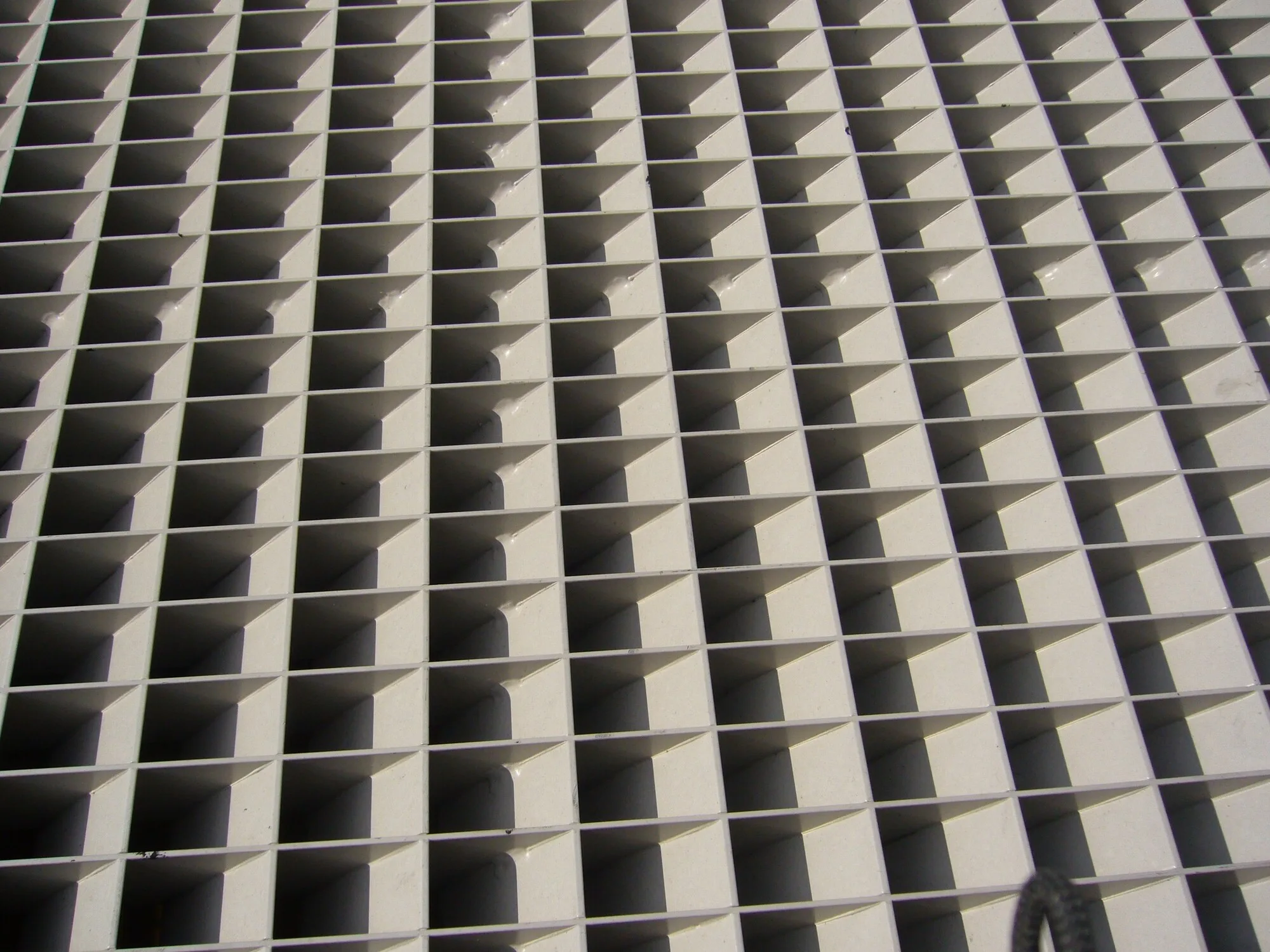

Eine weitere Ausführung verbindet die offene Roststruktur mit zusätzlichen Sonnenschutzprofilen. Diese Profile verändern den Schattenwurf innerhalb der Rostfläche und erweitern damit die gestalterischen Möglichkeiten. Anzahl, Anordnung und Ausrichtung werden passend zur gewünschten Wirkung festgelegt.
Eine pauschale Aussage zur Verschattungswirkung ist nicht sinnvoll. Für anspruchsvolle Projekte sollte die Geometrie anhand von Ansichten, Schnitten und bei Bedarf einer projektbezogenen Verschattungsberechnung festgelegt werden.
Auswahlhilfe
Sonnenschutzroste nach Einbausituation auswählen
Die passende Ausführung richtet sich vor allem nach der Fassade, der gewünschten Funktion und einer möglichen Nutzung als Wartungsfläche.
Bei Bedarf seitlich scrollen.
| Ausführung | Besonderheit | Geeignete Anwendung |
|---|---|---|
| Typ Berlin | Großformatiger Aluminiumrost mit hydraulisch verpressten Knotenpunkten | Fassadenflächen, feststehender Sonnenschutz und kombinierte Wartungsstege |
| Jalousierost Typ 1 | Projektbezogen wählbarer Winkel der schrägen Füllstäbe | Gezielte Verschattung, Durchblickschutz und begehbare Bühnen nach Prüfung |
| Jalousierost Typ 2 | Zurückgesetzte Tragstäbe und 45 Grad Füllstäbe | Halboffener Sonnen- und Sichtschutz mit ruhiger Sichtseite |
| Vollrost | Trag- und Füllstäbe gleicher Höhe | Gleichmäßige architektonische Flächen und projektbezogener Sonnenschutz |
| Rost mit Sonnenschutzprofilen | Zusätzliche Profile innerhalb der offenen Roststruktur | Projektbezogene Verschattung mit besonderer Flächenwirkung |
Die tatsächliche Wirkung hängt von Sonnenstand, Ausrichtung, Rostgeometrie und Abstand zur Verglasung ab. Belastbarkeit und Befestigung werden unabhängig davon für jedes Projekt gesondert geprüft.
Ausführungen
Sonnenschutzroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Fassadengitterrost Typ Berlin
Leichter Aluminiumrost für großformatige, feststehende Sonnenschutzelemente und architektonische Fassaden.
Jalousieroste
Schräggestellte Füllstäbe ermöglichen eine gezielte Abstimmung von Sonnenschutz, Sichtschutz und Durchblick.
Vollroste
Gleich hohe Tragstäbe und Füllstäbe erzeugen ein ruhiges Maschenbild und eignen sich für projektbezogene Sonnenschutzflächen.
Vertikale Sonnenschutzflächen
Vorgehängte Rostelemente für Fassaden mit seitlichem Sonneneinfall und gewünschter optischer Abschirmung.
Horizontale Sonnenschutzroste
Auskragende Elemente oberhalb von Fensterflächen für die Abschirmung hoch stehender Sonne.
Wartungs- und Putzstege
Kombinierte Anlagen mit Sonnenschutzfunktion werden für Nutzung, Spannweite, Auflager und Rutschhemmung bemessen.
Sonnenschutzlamellen Sunclips
Eine eigenständige Alternative zum Gitterrost sind auskragende Aluminium Sonnenschutzlamellen mit Clipsbefestigung.
Technische Orientierung
Technische Angaben zu Sonnenschutzroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauarten | Typ Berlin, Vollrost, Jalousierost Typ 1 oder Jalousierost Typ 2 |
|---|---|
| Werkstoffe | Vorwiegend Aluminium, projektbezogen auch Stahl passend zu Konstruktion und Umgebung |
| Typ Berlin | Aluminium AlMgSi 0,5 F22 mit hydraulisch verpressten Knotenpunkten |
| Maximalformat Typ Berlin | Projektbezogen bis 6000 × 1284 mm |
| Anordnung | Horizontal, vertikal oder als flächig vorgehängte Fassadenkonstruktion |
| Oberflächen | Eloxiert oder pulverbeschichtet, bei Stahl projektbezogen auch feuerverzinkt |
| Nutzung | Nicht begehbar oder als gesondert ausgelegter Wartungs- und Putzsteg |
| Befestigung | Passend zu Elementteilung, Unterkonstruktion, Windlast und Montagefolge |
| Verschattungswirkung | Projektbezogen aus Himmelsrichtung, Sonnenstand, Geometrie und Fassadenabstand zu bestimmen |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Gebäude und Fassadenausrichtung
Ansichten, Schnitte, Himmelsrichtung, Einbauhöhe und Abmessungen der Glasflächen
- 2Gewünschte Wirkung
Verschattungszeitraum, Sichtschutz, Durchblick und architektonischer Ausdruck
- 3Rostgeometrie
Bauart, Ausladung, Elementmaße, Stabrichtung, Teilung, Füllstabwinkel und Fassadenabstand
- 4Lasten und Nutzung
Windlast, Eigengewicht, mögliche Schneelast sowie bei Begehbarkeit die erforderliche Nutzlast
- 5Unterkonstruktion
Auflager, Befestigungspunkte, Randabstände, Anschlüsse, Entwässerung und Montagefolge
- 6Oberfläche und Unterlagen
Werkstoff, Farbton, Sichtanforderung, Stückzahl sowie vorhandene Planungs- und Statikunterlagen
Einsatzbereiche
Typische Anwendungen für Sonnenschutzroste
Büro- und Verwaltungsgebäude
Feststehende Verschattung für Fensterbänder und großformatige Glasfassaden
Industrie- und Gewerbebauten
Robuste Sonnenschutzflächen mit technischer und architektonischer Funktion
Autohäuser und Verkaufsgebäude
Großflächige Fassadengitterroste für Verschattung, Gestaltung und Sichtschutz
Parkhäuser und Verkehrsbauten
Offene Gebäudehüllen mit Lichtdurchlass, Luftaustausch und projektbezogener Abschirmung
Wartungsfassaden
Begehbare Putz- und Wartungsstege mit zusätzlicher Sonnenschutzfunktion
Häufige Fragen
Antworten zu Sonnenschutzroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Sonnenschutzrost?
Ein Sonnenschutzrost ist ein vor oder oberhalb einer Glasfläche angeordneter Gitterrost. Seine Stäbe begrenzen abhängig von Sonnenstand und Einbaulage den direkten Sonneneinfall.
Welche Gitterroste eignen sich als Sonnenschutz?
Geeignet sind insbesondere Aluminium Fassadengitterroste Typ Berlin, Vollroste und Jalousieroste. Die Auswahl richtet sich nach Einbaulage, gewünschter Verschattung, Optik und Nutzung.
Wie unterscheiden sich Sonnenschutz und Sichtschutz?
Sonnenschutz begrenzt den direkten Lichteinfall. Sichtschutz reduziert die Einsehbarkeit aus bestimmten Blickrichtungen. Mit geeigneten Rostgeometrien lassen sich beide Funktionen verbinden.
Werden Sonnenschutzroste horizontal oder vertikal montiert?
Beides ist möglich. Horizontale Elemente schirmen besonders hoch stehende Sonne ab. Vertikale oder flächig vorgehängte Roste können seitlich einfallendes Licht beeinflussen.
Warum muss die Himmelsrichtung berücksichtigt werden?
Der Sonnenstand und die Einfallsrichtung unterscheiden sich je nach Fassadenausrichtung, Tageszeit und Jahreszeit. Deshalb kann dieselbe Rostgeometrie an verschiedenen Fassaden unterschiedlich wirken.
Kann der Typ Berlin als Sonnenschutz eingesetzt werden?
Ja. Der großformatige Aluminium Fassadengitterrost Typ Berlin eignet sich für feststehende Sonnenschutzanlagen sowie für kombinierte Wartungs- und Putzstege.
Eignen sich Jalousieroste für Sonnenschutz?
Ja. Schräggestellte Füllstäbe ermöglichen eine besonders gezielte Abstimmung von Verschattung und Durchblick. Beim Typ 1 ist der Winkel projektbezogen wählbar, beim Typ 2 beträgt er 45 Grad.
Was sind Sonnenschutzroste mit zusätzlichen Profilen?
Bei dieser Ausführung ergänzen zusätzliche Profile die offene Gitterroststruktur. Dadurch lässt sich der Schattenwurf innerhalb der Fläche gezielt verändern. Die genaue Anordnung wird passend zur Fassade und gewünschten Wirkung geplant.
Welche Alternative gibt es außerhalb der Gitterrostsysteme?
Auskragende Aluminium Sonnenschutzlamellen wie rotec Sunclips bilden eine eigenständige Alternative. Sie werden passend zu Fassadenausrichtung, Fensterhöhe und erforderlicher Ausladung geplant.
Sind Sonnenschutzroste beweglich?
Die hier beschriebenen Sonnenschutzroste sind feststehende Konstruktionen. Bewegliche Lamellensysteme mit Antrieb und Steuerung bilden eine andere Produktgruppe.
Können Sonnenschutzroste als Wartungssteg genutzt werden?
Nur wenn die konkrete Ausführung dafür bemessen wurde. Belastung, Spannweite, Auflagerung, Befestigung und Rutschhemmung müssen gesondert geprüft werden.
Welche Oberfläche ist bei Aluminium möglich?
Aluminium Sonnenschutzroste können insbesondere eloxiert oder pulverbeschichtet ausgeführt werden. Farbton und Oberflächenqualität werden passend zur Fassade abgestimmt.
Kann die Verschattungswirkung berechnet werden?
Ja. Bei anspruchsvollen Projekten kann die Rostgeometrie anhand von Sonnenstand, Fassadenausrichtung, Fensterabmessung und gewünschtem Verschattungszeitraum untersucht werden.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Ansichten und Schnitte, Himmelsrichtung, Glasflächen, gewünschte Funktion, Rosttyp, Elementmaße, Unterkonstruktion, Lasten, Oberfläche und Stückzahl.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
