Elementgrößen sind projektbezogen bis 6000 × 1284 mm möglich
Fassadengitterrost Typ Berlin
Fassadengitterrost Typ Berlin für großformatige Aluminiumfassaden
Typ Berlin verbindet großformatige Aluminiumroste mit geringem Eigengewicht und einem ruhigen Maschenbild. Planen Sie damit Fassaden, Decken oder Sonnenschutz. Wartungsstege erfordern eine gesonderte Bemessung und Freigabe.
- Aluminium AlMgSi 0,5 F22
- Projektbezogene Elementgrößen bis 6000 × 1284 mm
- Vier Maschenteilungen von 35,46 × 33 mm bis 35,46 × 100 mm
- Hydraulisch verpresste Knotenpunkte ohne sichtbare Schweißnähte im Maschenbild
- Eloxierte oder beschichtete Oberfläche nach Projektanforderung
Aluminium reduziert das Eigengewicht großer Fassadenelemente
Verpresste Knotenpunkte vermeiden sichtbare Schweißnähte im Raster
Geometrie, Oberfläche, Unterkonstruktion und Befestigung werden gemeinsam geplant
Projektfilme
Fassadenroste Typ Berlin im Einsatz
Die Filme zeigen die räumliche Wirkung der Aluminiumroste an ausgeführten Fassaden und Decken.
Fassadengitterrost Typ Berlin im Detail
Der Produktfilm stellt den Fassadengitterrost Typ Berlin, seine Konstruktion und die wichtigsten Einsatzmöglichkeiten vor.
Erst beim Laden wird eine Verbindung zu YouTube hergestellt. Mit dem Laden stimmen Sie der Datenverarbeitung durch Google zu, auch in den USA. Dabei können Verbindungs- und Nutzungsdaten sowie Informationen auf Ihrem Gerät verarbeitet werden. Datenschutz zu YouTubeDirekt auf YouTube ansehen
Treppenturmverkleidung mit Fassadengitterrost Typ Berlin
Die Originalaufnahme zeigt den Typ Berlin als leichte, großformatige Verkleidung eines Treppenturms. Maschenbild, Transparenz und Fassadenwirkung lassen sich im Film besonders gut beurteilen.
Deckenverkleidung mit Aluminium Gitterrosten
Der Film zeigt Aluminium Gitterroste als großflächige Deckenverkleidung. Besonders gut erkennbar sind der gleichmäßige Maschenverlauf und die Wirkung der leichten Rostelemente im Raum.
Erst beim Laden wird eine Verbindung zu YouTube hergestellt. Mit dem Laden stimmen Sie der Datenverarbeitung durch Google zu, auch in den USA. Dabei können Verbindungs- und Nutzungsdaten sowie Informationen auf Ihrem Gerät verarbeitet werden. Datenschutz zu YouTubeDirekt auf YouTube ansehen

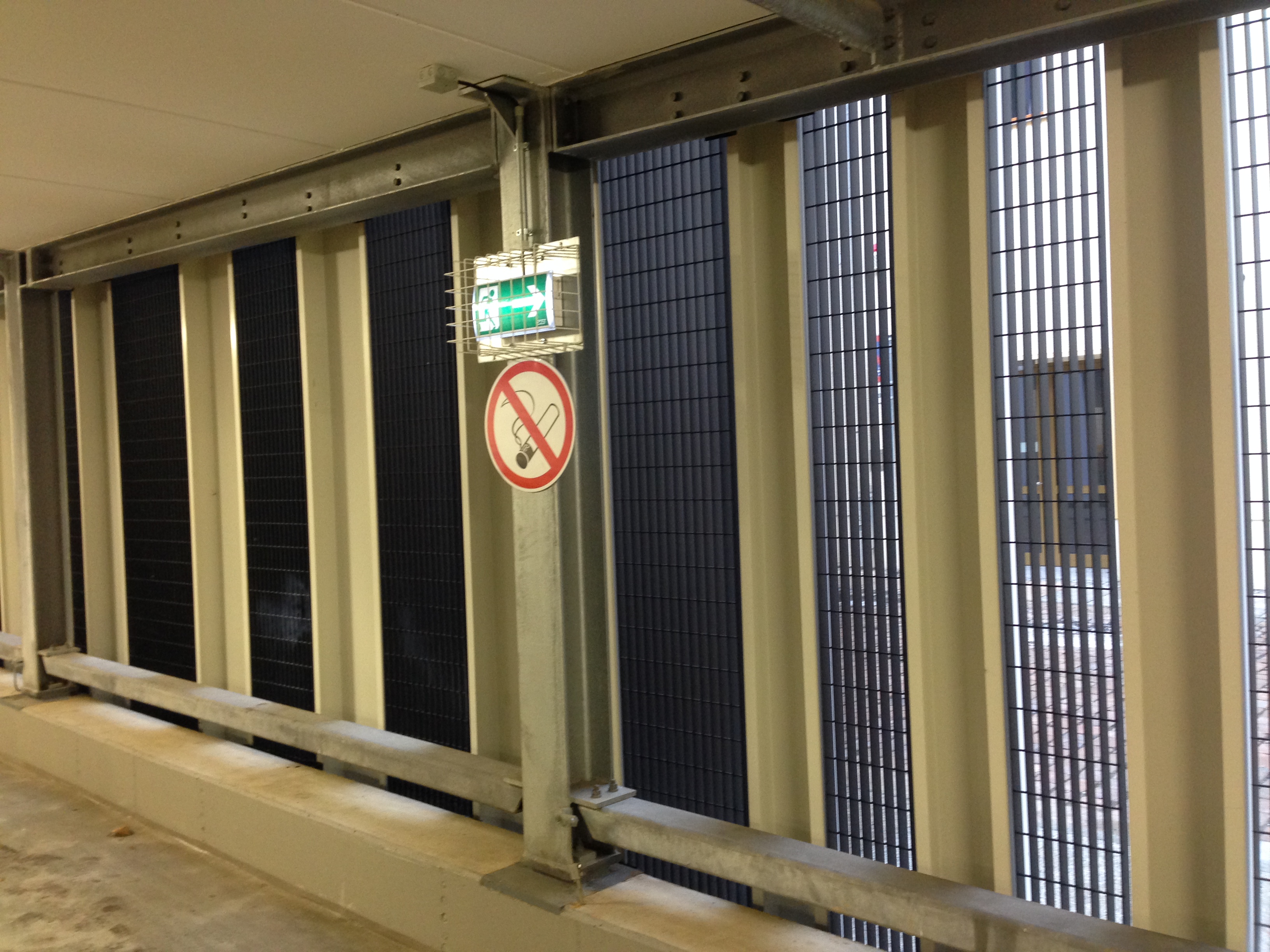

Parkhausfassade aus Aluminium Gitterrosten
Der Film zeigt Typ Berlin als großflächige Parkhausfassade. Maschenbild, Transparenz und die architektonische Wirkung der Aluminiumroste werden aus unterschiedlichen Perspektiven erläutert.
Erst beim Laden wird eine Verbindung zu YouTube hergestellt. Mit dem Laden stimmen Sie der Datenverarbeitung durch Google zu, auch in den USA. Dabei können Verbindungs- und Nutzungsdaten sowie Informationen auf Ihrem Gerät verarbeitet werden. Datenschutz zu YouTubeDirekt auf YouTube ansehen
Lieferbare Maschenteilungen
Vier Maschenbilder für den Fassadengitterrost Typ Berlin
Das technische Lieferprogramm unterscheidet vier feste Maschenteilungen. Der erste Wert bezeichnet die Teilung in Tragstabrichtung, der zweite Wert die Teilung der Füllstäbe. Die lichte Öffnung fällt abhängig von der jeweiligen Stabstärke kleiner aus.
Maschenteilungen Typ Berlin
In den technischen Maschenbildern verlaufen die Tragstäbe senkrecht und die Füllstäbe waagerecht. Alle vier Ausführungen können laut Lieferprogramm auch gleithemmend ausgeführt werden. Die konkrete Rutschhemmung muss für die gewählte Ausführung bestätigt werden.
Bei Bedarf seitlich scrollen.
| Bezeichnung | Maschenteilung | Charakter des Maschenbildes |
|---|---|---|
| Masche E | 35,46 × 100 mm | Weite Teilung der waagerechten Füllstäbe |
| Masche R | 35,46 × 66 mm | Mittlere Teilung mit offener Rasterwirkung |
| Masche D | 35,46 × 50 mm | Engere Teilung der waagerechten Füllstäbe |
| Masche Q | 35,46 × 33 mm | Dichteste Teilung im dokumentierten Lieferprogramm |
Maschenbild projektbezogen festlegen
Typ Berlin anfragenTyp Berlin wird nach Maß geplant. Für die Auswahl benötigen wir Ansichten, gewünschte Elementgrößen, Tragstabrichtung, Maschenbezeichnung, Oberfläche und Angaben zur Unterkonstruktion.
Richtig bestellen
Funktion, Maschenbild und Befestigung abstimmen
Beschreiben Sie zunächst die gewünschte Funktion und Fassadenansicht. Stimmen Sie danach Elementteilung, Maschenbild und Oberfläche ab. Lasten, Unterkonstruktion und Befestigung werden gemeinsam projektbezogen geprüft.
Planungsschritte anzeigen
Funktion festlegen
Fassadenbekleidung, Decke, Sonnenschutz oder gesondert bemessenen Wartungssteg eindeutig benennen.
Einbaulage beschreiben
Fassade, Himmelsrichtung, Sichtseite, Betrachtungsabstand und gewünschte Durchsicht angeben.
Elementteilung planen
Gesamtfläche in montierbare Elemente aufteilen und Fugen, Anschlüsse sowie Revisionsbereiche berücksichtigen.
Maschenbild abstimmen
Tragstabrichtung, Stabhöhen und Teilungen passend zur gewünschten Optik und Funktion festlegen.
Oberfläche auswählen
Eloxierte oder beschichtete Ausführung mit Farbton und Sichtanforderung definieren.
Tragwerk nachweisen
Windlast, Eigengewicht, Unterkonstruktion, Befestigung und gegebenenfalls Nutzlast projektbezogen prüfen.
Produkt verstehen

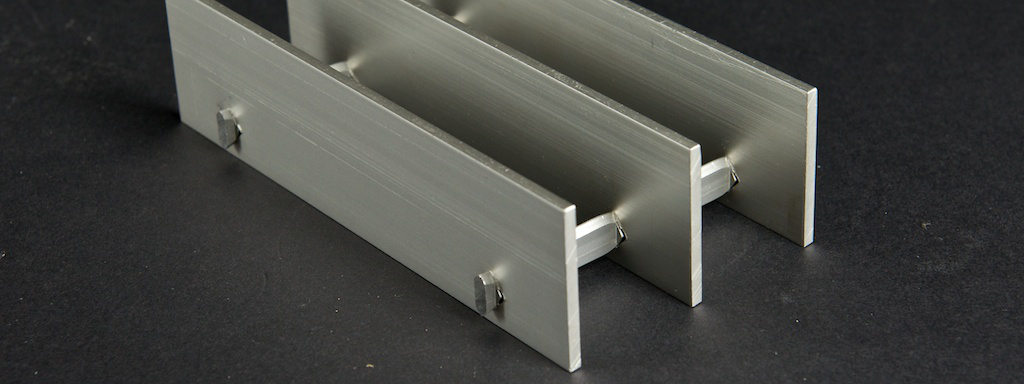

Wie ist der Fassadengitterrost Typ Berlin aufgebaut?
Der Typ Berlin ist ein Aluminium Gitterrost aus Tragstäben und Füllstäben. Die Tragstäbe werden durch Öffnungen in den Füllstäben geführt und hydraulisch verpresst. Dadurch entstehen feste Knotenpunkte und ein gleichmäßiges Maschenbild.
Das große mögliche Elementformat reduziert bei geeigneter Planung die Anzahl der Einzelteile und kann ein ruhiges Fugenbild unterstützen. Die tatsächliche Aufteilung richtet sich nach Fassade, Transport, Montage, Unterkonstruktion und den projektbezogenen Lasten.
Nach dem Eloxieren entsteht eine gleichmäßige, seidenmatte Oberfläche. Alternativ kann eine geeignete Beschichtung vorgesehen werden. Farbton, Glanzgrad und optische Anforderungen sollten bereits in den Ausschreibungsunterlagen festgelegt werden.
Auswahlhilfe
Typ Berlin passend zur Nutzung einordnen
Der gleiche Rosttyp kann unterschiedliche Aufgaben übernehmen. Jede Nutzung stellt eigene Anforderungen an Geometrie, Befestigung und Nachweise.
Bei Bedarf seitlich scrollen.
| Anwendung | Aufgabe | Besonders zu prüfen |
|---|---|---|
| Fassadenbekleidung | Architektonische Metallfläche mit geplanter Transparenz | Windlast, Elementteilung, Befestigung und Sichtseite |
| Sonnenschutz | Feststehende Verschattung vor Fenstern und Glasfassaden | Himmelsrichtung, Sonnenstand, Ausladung und gewünschte Verschattung |
| Deckenrost | Großflächige Deckenstruktur mit ruhigem Maschenverlauf | Abhängung, Fugen, Einbauten, Revision und Brandschutzplanung |
| Wartungssteg | Zugang für Wartung oder Fassadenpflege | Nutzlast, Spannweite, Auflagerung, Befestigung und Rutschhemmung |
Ein Fassadenelement ist nicht automatisch begehbar. Eine Begehbarkeit darf nur für die konkret bemessene und freigegebene Ausführung zugesagt werden.
Elementplanung
Großformate sinnvoll in die Fassade integrieren
Das mögliche Maximalformat ist nur ein Ausgangspunkt. Eine wirtschaftliche Elementteilung berücksichtigt Fertigung, Transport, Montage und die vorhandene Unterkonstruktion.
Bei Bedarf seitlich scrollen.
| Planungspunkt | Zu klären | Nutzen |
|---|---|---|
| Gesamtfläche | Fassadenansichten, Achsen und Öffnungen | Grundlage für ein geordnetes Elementraster |
| Einzelabmessungen | Maximalformat, Transportweg und Montagegerät | Montierbare Elemente ohne unnötige Teilungen |
| Fugenbild | Stoßlagen und durchgehender Maschenverlauf | Ruhige und zusammenhängende Fassadenwirkung |
| Revisionsbereiche | Zugänge zu Technik und Befestigungen | Wartung ohne großflächigen Rückbau |
Tragwerk und Befestigung
Windlast und Unterkonstruktion gemeinsam betrachten
Fassade, Rostelement, Befestigung und Unterkonstruktion bilden ein konstruktives Gesamtsystem.
Bei Bedarf seitlich scrollen.
| Einfluss | Erforderliche Angabe | Planungsziel |
|---|---|---|
| Windlast | Gebäudestandort, Höhe, Fassadenzone und Lastannahmen | Sichere Bemessung der Elemente und Anschlüsse |
| Eigengewicht | Elementgröße, Rostgeometrie und Oberfläche | Geeignete Auflager und Montagepunkte |
| Befestigung | Punktlage, Randabstände und Montagerichtung | Dauerhafter Anschluss ohne optisch störende Details |
| Begehbarkeit | Nutzlast, Spannweite, Laufweg und Absturzsicherung | Gesondert nachgewiesener Wartungszugang |
Die konstruktive Bemessung und Freigabe erfolgt anhand der tatsächlichen Einbausituation und der projektspezifischen Lasten.
Konstruktion und Oberfläche
Warum sich Typ Berlin für sichtbare Fassadenflächen eignet
Werkstoff, Verbindungstechnik und Profilgeometrie sind auf großflächige Aluminiumroste mit einem gleichmäßigen Erscheinungsbild abgestimmt.
Bei Bedarf seitlich scrollen.
| Merkmal | Ausführung beim Typ Berlin | Praktischer Nutzen |
|---|---|---|
| Knotenpunkte | Füllstäbe und Tragstäbe werden hydraulisch fest miteinander verpresst | Hohe Verbindungssteifigkeit innerhalb des Rostfeldes |
| Profile | Stranggezogene Aluminiumprofile ohne scharfkantige Spaltbandkanten | Saubere Profilkanten für sichtbare und zugängliche Bereiche |
| Schweißpunkte | Schweißverbindungen werden im Wesentlichen für die Randeinfassung benötigt | Das sichtbare Maschenfeld bleibt frei von störenden Schweißpunkten |
| Maschenverlauf | Benachbarte Elemente können mit einem fortlaufenden Raster geplant werden | Ruhige Fassadenfläche über mehrere Rostelemente hinweg |
| Eloxierte Oberfläche | Der verwendete Aluminiumwerkstoff ermöglicht eine gleichmäßige seidenmatte Wirkung | Abgestimmtes Erscheinungsbild für architektonische Sichtflächen |
Die tatsächliche Wirkung wird anhand von Muster, Oberflächenvorgabe, Elementteilung und Betrachtungsabstand abgestimmt.
Befestigung
Typ Berlin sicher an Fassade und Decke befestigen
Für die Montage stehen zwei konstruktive Lösungen zur Verfügung. Die Auswahl richtet sich nach Einbaulage, Unterkonstruktion, Lasten und gewünschtem Montageablauf.

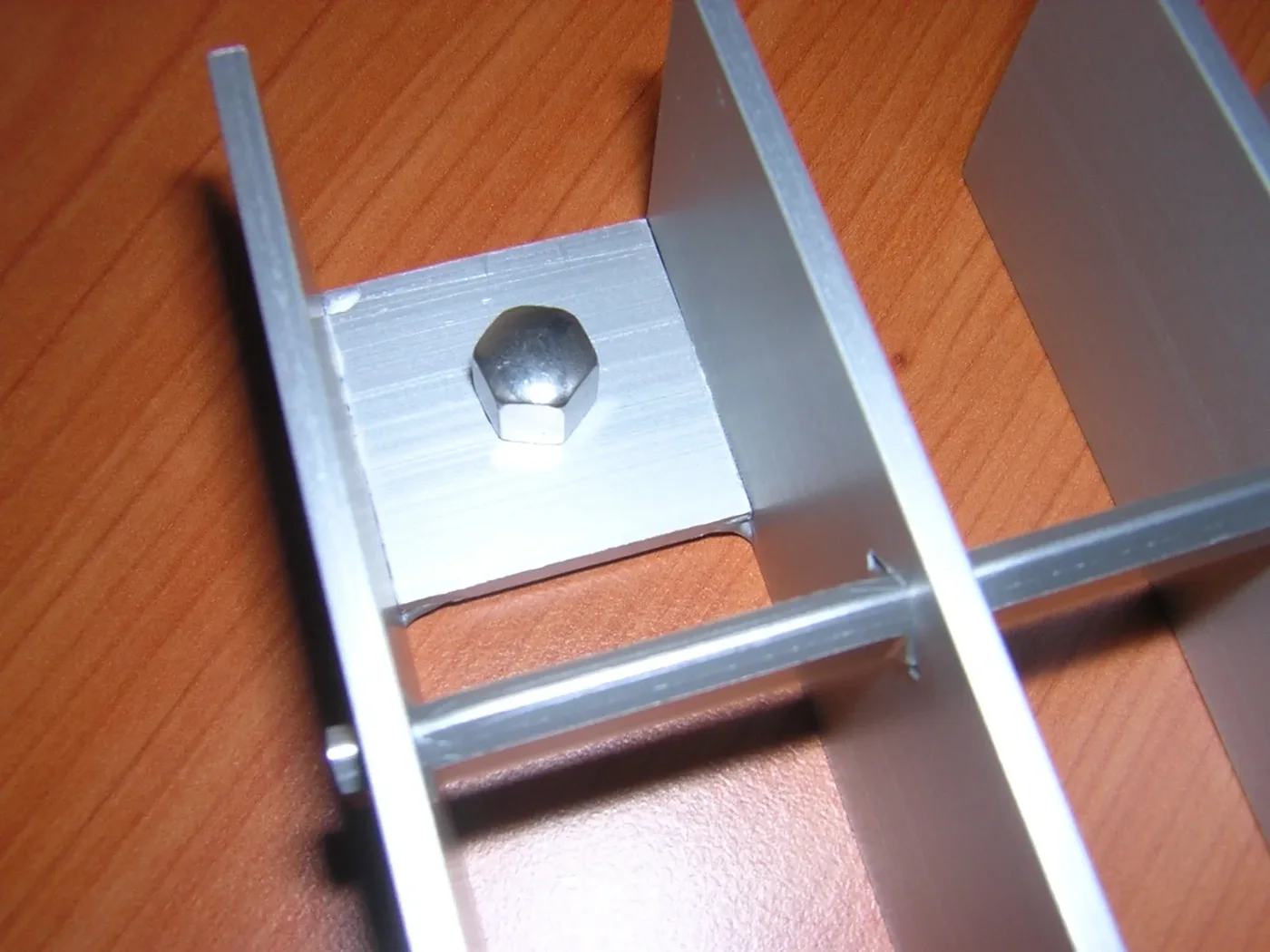

Eingeschweißtes Befestigungsblättchen mit Langloch
In den Rost eingeschweißte Blättchen mit Langloch ermöglichen eine unkomplizierte Verschraubung an der abgestimmten Fassadenunterkonstruktion oder Deckenunterkonstruktion. Lage, Anzahl, Schrauben und Randabstände werden projektbezogen festgelegt.

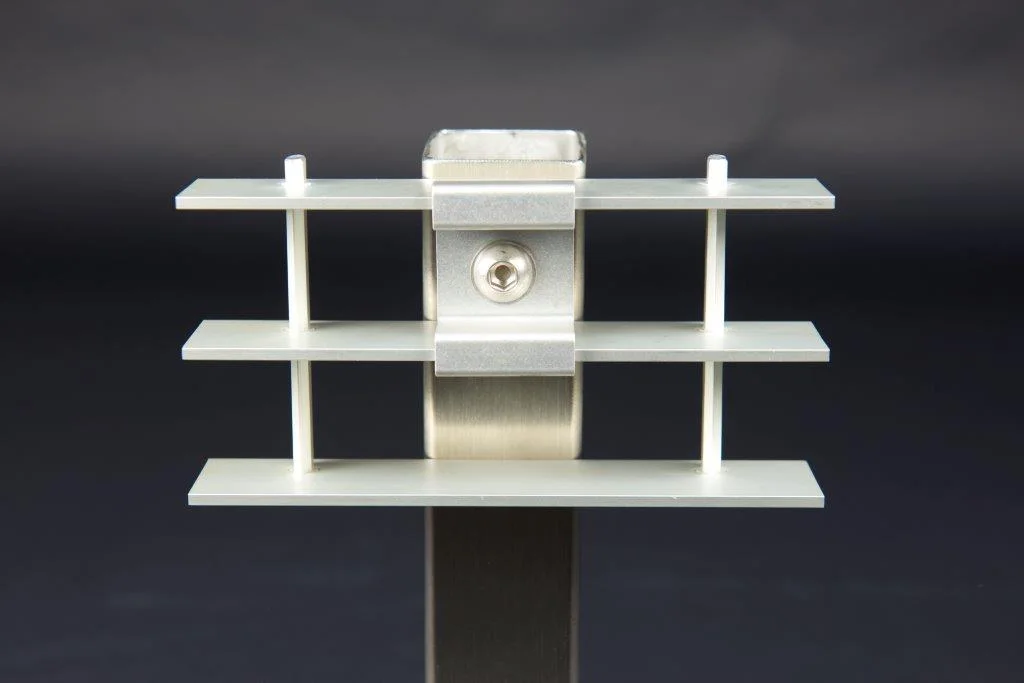

Agraffenbefestigung
Alternativ kann eine Agraffenbefestigung eingesetzt werden. Sie verbindet den Rost mit der abgestimmten Unterkonstruktion. Die genaue Ausbildung wird passend zu Elementgröße, Montagerichtung und Anschlusspunkten geplant.
Die Befestigung ist Bestandteil des statischen Gesamtsystems. Windlast, Eigengewicht, Unterkonstruktion, Befestigungsmittel und Montagefolge müssen gemeinsam geprüft werden.
Ausführungen
Fassadengitterrost Typ Berlin passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Fassadenbekleidung
Großformatige Aluminiumelemente für technische Gebäude, Verkaufsgebäude und architektonische Gebäudehüllen.

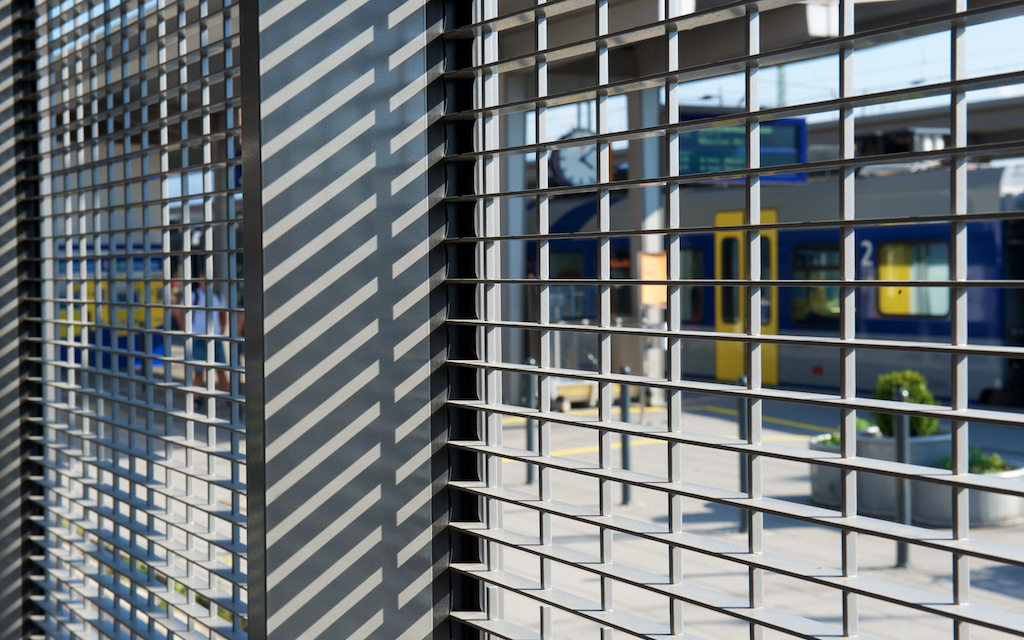

Sonnenschutz
Feststehende Elemente vor Fensterflächen sowie kombinierte Lösungen mit Wartungsstegen.
Deckenroste
Großformatige Aluminiumroste für ruhige Deckenflächen und einen geplanten durchgehenden Maschenverlauf.
Wartungsstege
Begehbare Ausführung nur nach Prüfung von Nutzlast, Spannweite, Auflagerung und Befestigung.
Technische Orientierung
Technische Angaben zu Fassadengitterrost Typ Berlin
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Rosttyp | Fassadengitterrost Typ Berlin |
|---|---|
| Werkstoff | Aluminium 6060, AlMgSi 0,5 F22 |
| Profile | Stranggezogene Profile ohne scharfkantige Spaltbandkanten |
| Verbindung | Tragstäbe durch Öffnungen der Füllstäbe geführt und hydraulisch verpresst |
| Maximales Elementformat | Projektbezogen bis 6000 × 1284 mm |
| Maschenteilungen | Masche E 35,46 × 100 mm, Masche R 35,46 × 66 mm, Masche D 35,46 × 50 mm und Masche Q 35,46 × 33 mm |
| Tragstabrichtung | Passend zu Funktion, Spannrichtung und Fassadenraster festlegen |
| Oberflächen | Eloxiert oder beschichtet, projektbezogen festzulegen |
| Ausführung | Maßanfertigung nach geprüfter Zeichnung |
| Begehbarkeit | Nur bei gesonderter Bemessung und Freigabe |
| Befestigung | Eingeschweißte Befestigungsblättchen mit Langloch oder Agraffenbefestigung, projektbezogen abgestimmt |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Funktion
Fassade, Sonnenschutz, Decke oder gesondert bemessener Wartungssteg
- 2Ansichten
Gesamtfläche, Achsen, Öffnungen, Fugenbild, Sichtseite und Himmelsrichtung
- 3Elementgeometrie
Länge, Breite, Tragstabrichtung, Maschenbild, Ausschnitte und Randeinfassung
- 4Lasten
Windlast, Eigengewicht und bei Begehbarkeit zusätzlich Nutzlasten
- 5Unterkonstruktion
Auflager, Anschlusspunkte, Randabstände, Befestigung und Montagefolge
- 6Oberfläche
Eloxal oder Beschichtung mit gewünschtem Farbton und Sichtanforderung
- 7Unterlagen
Fassadenansichten, Schnitte, Detailzeichnungen, Stückzahl und Termin
Einsatzbereiche
Typische Anwendungen für Fassadengitterrost Typ Berlin

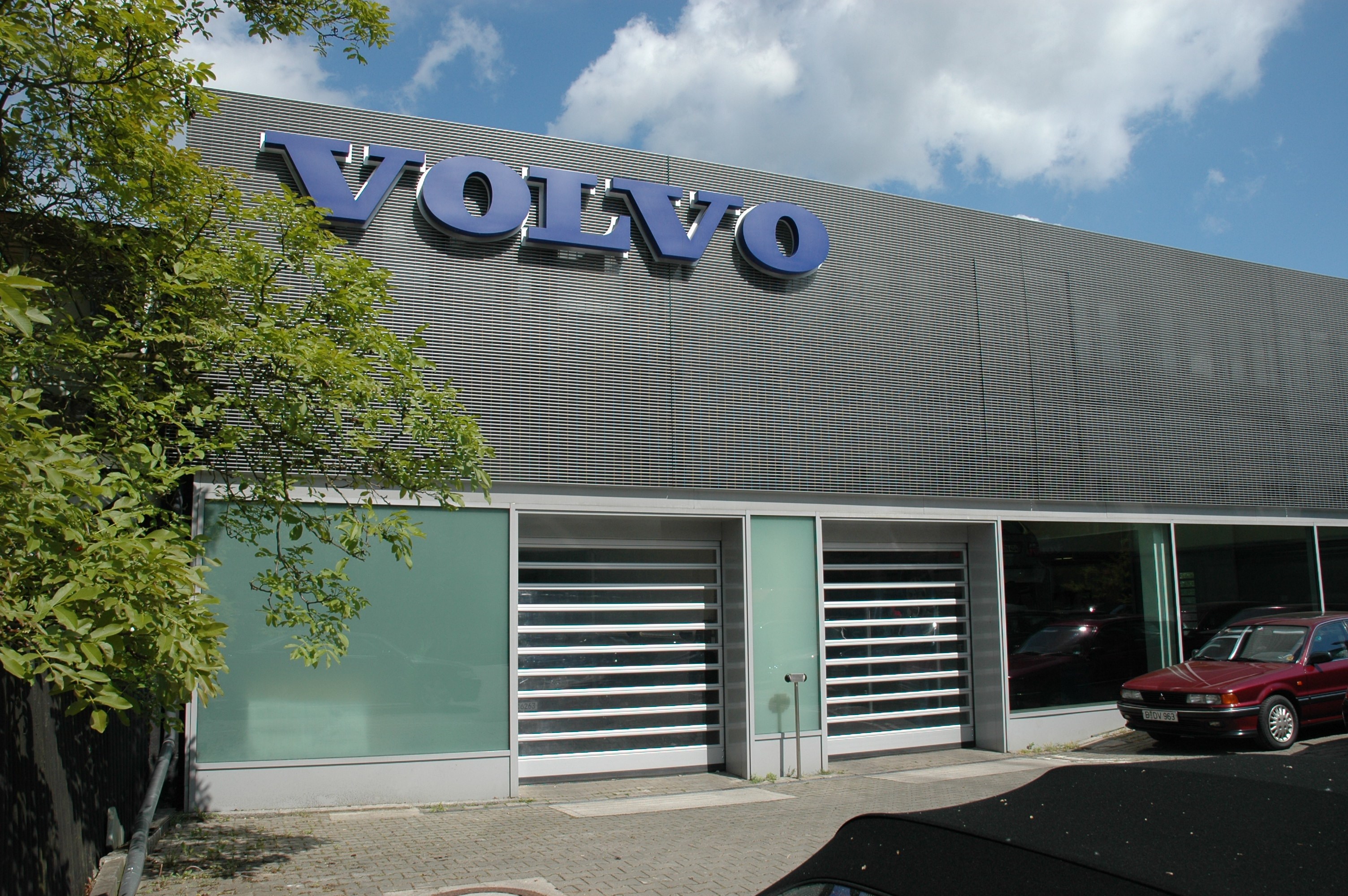

Autohäuser und Verkaufsgebäude
Große Fassadenflächen mit einer technisch klaren Metallstruktur
Parkhäuser
Offene Fassadenbekleidung mit projektbezogen geplanter Transparenz
Bahnhöfe und Stationen
Fassaden, Decken und Sonnenschutzelemente mit großen Abmessungen
Industriegebäude
Fassadenbekleidungen sowie Wartungszugänge an technischen Gebäuden
Verwaltungsgebäude
Konstruktiver Sonnenschutz vor Fensterflächen und Glasfassaden
Referenzen und Fachbeiträge
Typ Berlin in Planung und Anwendung
Ausgewählte rotec Beiträge zeigen technische Hintergründe und ausgeführte Projekte.
Fachbeiträge anzeigen
Aluminium Fassadengitterrost Typ Berlin
Der Fachbeitrag erläutert Konstruktion, Werkstoff, Oberflächen, Befestigung und typische Fassadenanwendungen des Typ Berlin.

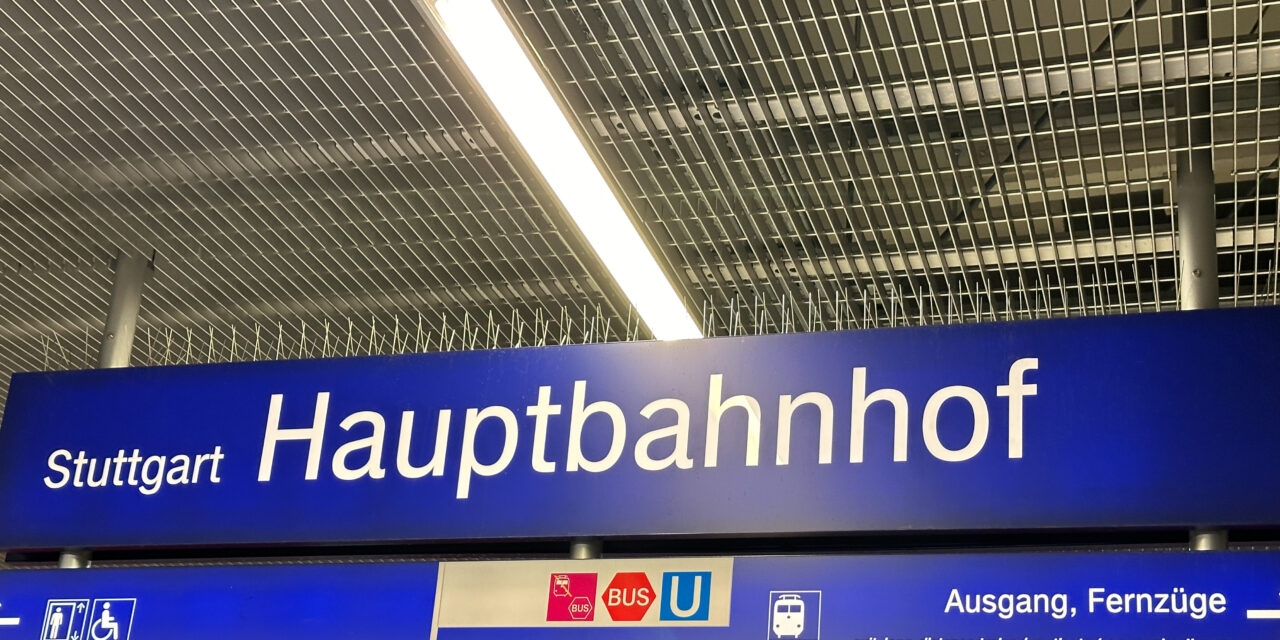

Fachbeitrag zum Typ Berlin ›3.200 m² Deckenroste für Stuttgart 21
Die Projektreferenz zeigt Typ Berlin als großformatige Deckenabhängung mit angepasster Befestigung in Bahnhöfen des Projekts Stuttgart 21.
Projekt Stuttgart 21 ansehen ›Treppenturmverkleidung mit Typ Berlin
Die Referenz zeigt Aluminium Fassadengitterroste als leichte Verkleidung eines Treppenturms mit durchgehend geplantem Maschenbild.
Treppenturm Referenz ansehen ›Häufige Fragen
Antworten zu Fassadengitterrost Typ Berlin
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist der Fassadengitterrost Typ Berlin?
Typ Berlin ist ein großformatiger Aluminium Gitterrost aus AlMgSi 0,5 F22. Tragstäbe und Füllstäbe werden hydraulisch zu festen Knotenpunkten verpresst.
Welche Elementgröße ist möglich?
Projektbezogen sind Elemente bis 6000 × 1284 mm möglich. Die tatsächlich geeignete Größe richtet sich nach Lasten, Transport, Montage und Unterkonstruktion.
Wofür eignet sich der Typ Berlin?
Typische Anwendungen sind Fassadenbekleidungen, Deckenroste, feststehende Sonnenschutzelemente sowie gesondert ausgelegte Wartungsstege und Putzstege.
Ist der Typ Berlin begehbar?
Nicht automatisch. Eine begehbare Ausführung muss anhand von Nutzlast, Spannweite, Auflagerung, Befestigung und Rutschhemmung gesondert bemessen werden.
Welche Oberflächen sind möglich?
Für Aluminium kommen insbesondere eloxierte und geeignete beschichtete Oberflächen infrage. Die Auswahl richtet sich nach Umgebung, Farbkonzept und optischen Anforderungen.
Kann der Typ Berlin als Sonnenschutz dienen?
Ja. Einbaulage, Himmelsrichtung, Sonnenstand, Ausladung und gewünschte Verschattung müssen dafür projektbezogen geplant werden.
Wie werden die Elemente befestigt?
Möglich sind eingeschweißte Befestigungsblättchen mit Langloch für die Verschraubung sowie eine alternative Agraffenbefestigung. Die konkrete Lösung wird auf Elementgröße, Windlast, Unterkonstruktion, Randabstände und Montagefolge abgestimmt.
Sind Ausschnitte und Sonderformen möglich?
Geometrie, Ausschnitte und Randeinfassungen werden nach technischer Prüfung und freigegebener Zeichnung festgelegt.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Funktion, Gesamtfläche, Elementmaße, Maschenbild, Sichtseite, Lasten, Unterkonstruktion, Oberfläche, Stückzahl sowie Fassadenansichten und Schnitte.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
