Geprägte oder gezahnte Trittflächen für sicheren Halt
Leitersprossen
Rutschhemmende Leitersprossen aus Metall
Das rotec Programm umfasst die Leitersprossen Rund L, Rund S, Stabil und eine geschlossene Schwimmbadausführung. Vergleichen Sie Trittbreite, Profilierung und Werkstoff. Fixmaße mit Ausklinkung oder Lagerlängen zum Ablängen werden passend zu Holmabstand, Holmanschluss und Einsatzbedingungen ausgewählt.
- Grundsätzlich rutschhemmend profilierte Trittfläche
- Vier bewährte Standardausführungen
- Fixmaße oder Lagerlängen zum projektbezogenen Ablängen
- Stahl, Edelstahl und je nach Ausführung Aluminium
Rund L, Rund S, Stabil und eine geschlossene Schwimmbadausführung
Stahl, Edelstahl und je nach Ausführung Aluminium
Werkstoff, Profil und Länge im Shop prüfen oder individuell anfragen
Kurzfristig verfügbar
Leitersprossen kurzfristig aus dem Lagerprogramm
Für häufig benötigte Leiterkonstruktionen stehen feste Einbaulängen und Lagerlängen zur Verfügung. Die Lagerlänge wird passend zum Holmabstand abgelängt. Ausgeklinkte Fixmaße sind für die jeweils angegebene Holmgeometrie vorbereitet.
- Rund L mit 30 mm Trittbreite
- Rund S mit 55 mm Trittbreite
- Stabil mit 60 mm Trittbreite
- Geschlossene Schwimmbadleitersprosse mit 64 mm Trittbreite
Normprogramm
Produktbild, technische Zeichnung und Lieferprogramm im direkten Vergleich
Jede Leitersprosse wird vollständig in einem Produktblock dargestellt. So lassen sich Produktform, Profilzeichnung und tatsächlich lieferbare Ausführungen direkt miteinander abgleichen. Fixmaße mit Ausklinkung müssen zum lichten Holmabstand und zum Rohrdurchmesser passen. Lagerlängen werden ohne Ausklinkung geliefert und projektbezogen bearbeitet.

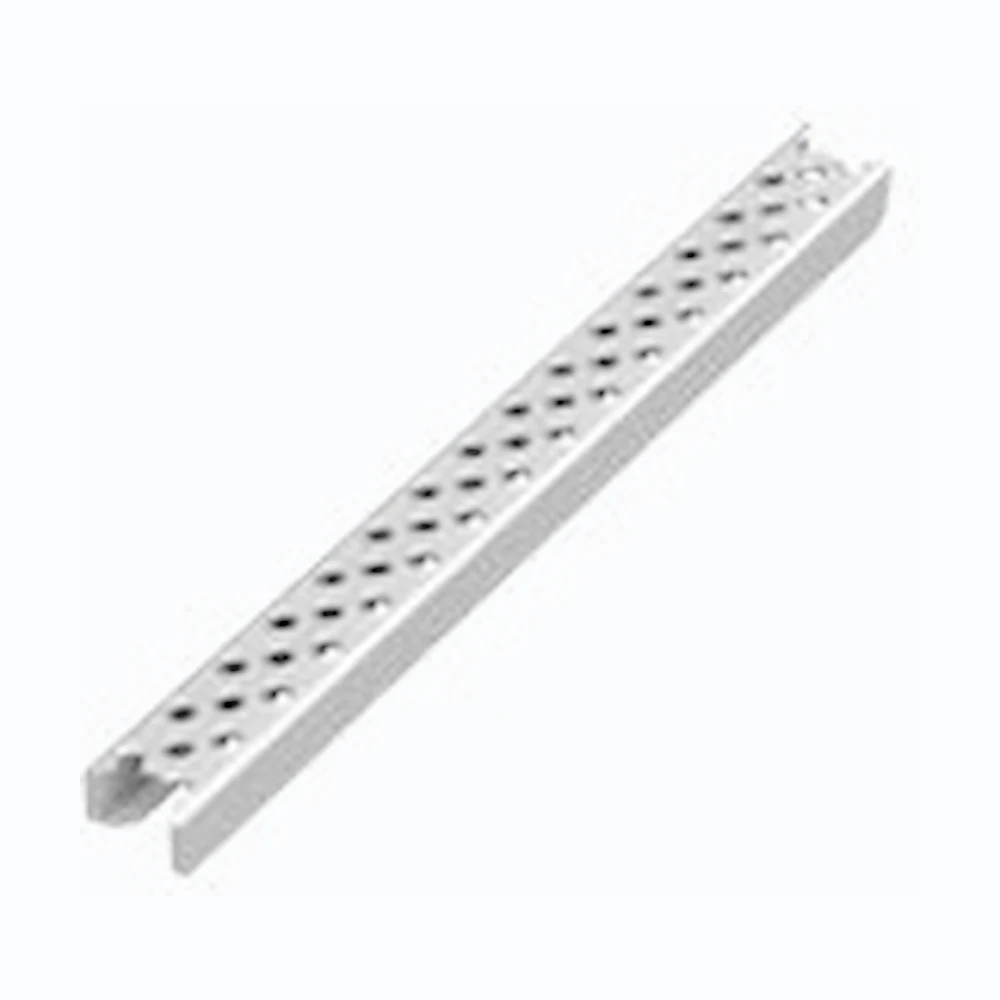

Rund L, 30-Rund6 mit ungelochtem Rand
Kompakte Leitersprosse mit ungelochtem Rand, Lochung 6 mm, Breite 30 mm, Höhe 30 mm und Materialstärke 2 mm. Das Fixmaß ist für einen lichten Holmabstand von etwa 300 mm und Rohre mit 27 mm Durchmesser vorbereitet.

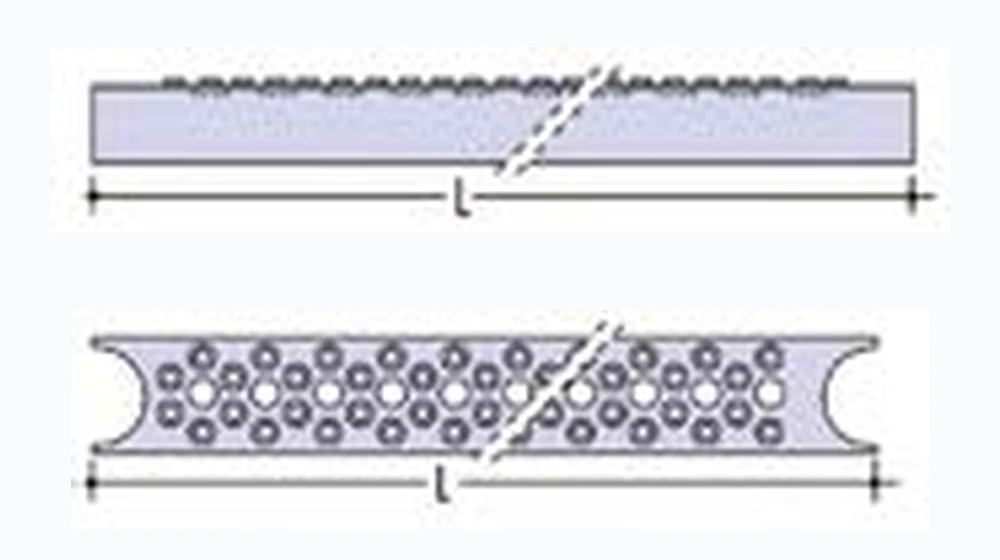

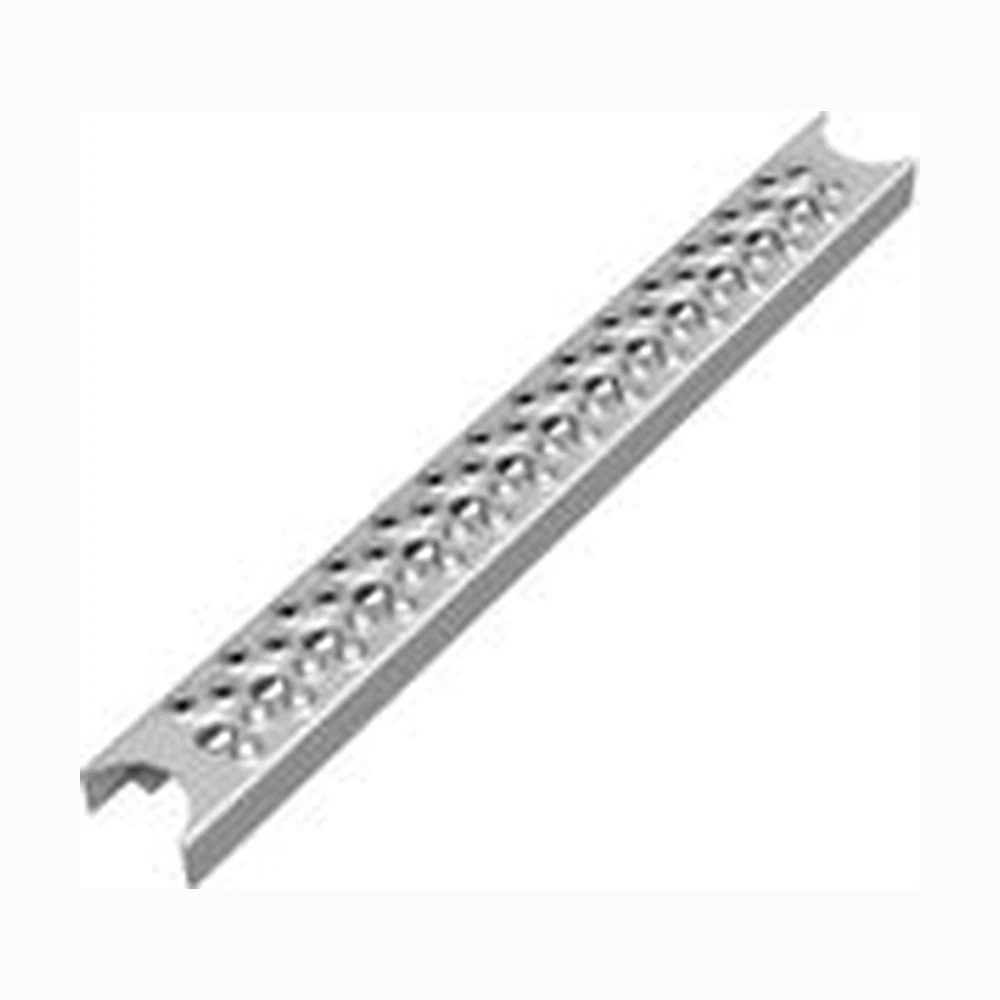

Rund S, breitere rutschhemmende Trittfläche
Breite 55 mm, Höhe 30 mm und Materialstärke 2 mm. Die vordere Längsseite ist 12 mm nach innen gekantet. Das Fixmaß ist für etwa 452 mm lichten Holmabstand vorbereitet.
Bei Bedarf seitlich scrollen.
| Werkstoff | Länge | Ausführung | Lagernummer | PREIS/BESTELLUNG |
|---|---|---|---|---|
| Stahl roh | 495 mm | Fixmaß, ausgeklinkt | 4052 | Anfragen – Shoplänge 500 mm statt 495 mm |
| Stahl roh | 1.980 mm | Lagerlänge | 4053 | SRLS4102 |
| Edelstahl 1.4571 | 495 mm | Fixmaß, ausgeklinkt | 2/4052 | Auf Anfrage – kein passender Shopartikel gefunden |
| Edelstahl 1.4571 | 1.980 mm | Lagerlänge | 2/4053 | Auf Anfrage – kein passender Shopartikel gefunden |
| Aluminium | 1.980 mm | Lagerlänge | 4/4053 | Auf Anfrage – kein passender Shopartikel gefunden |

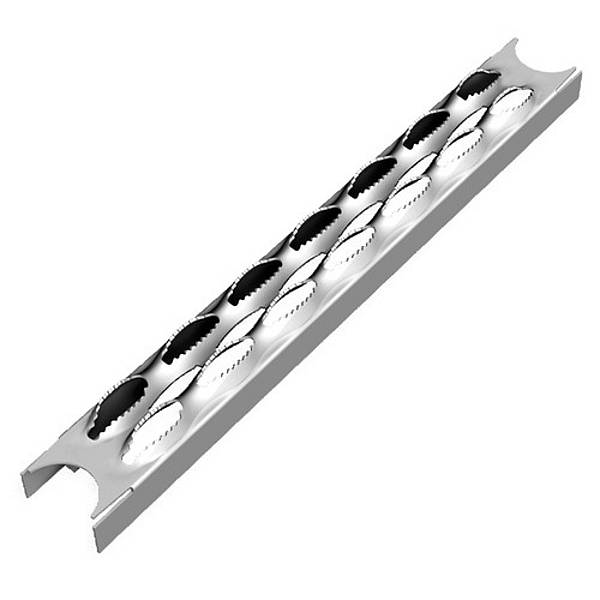

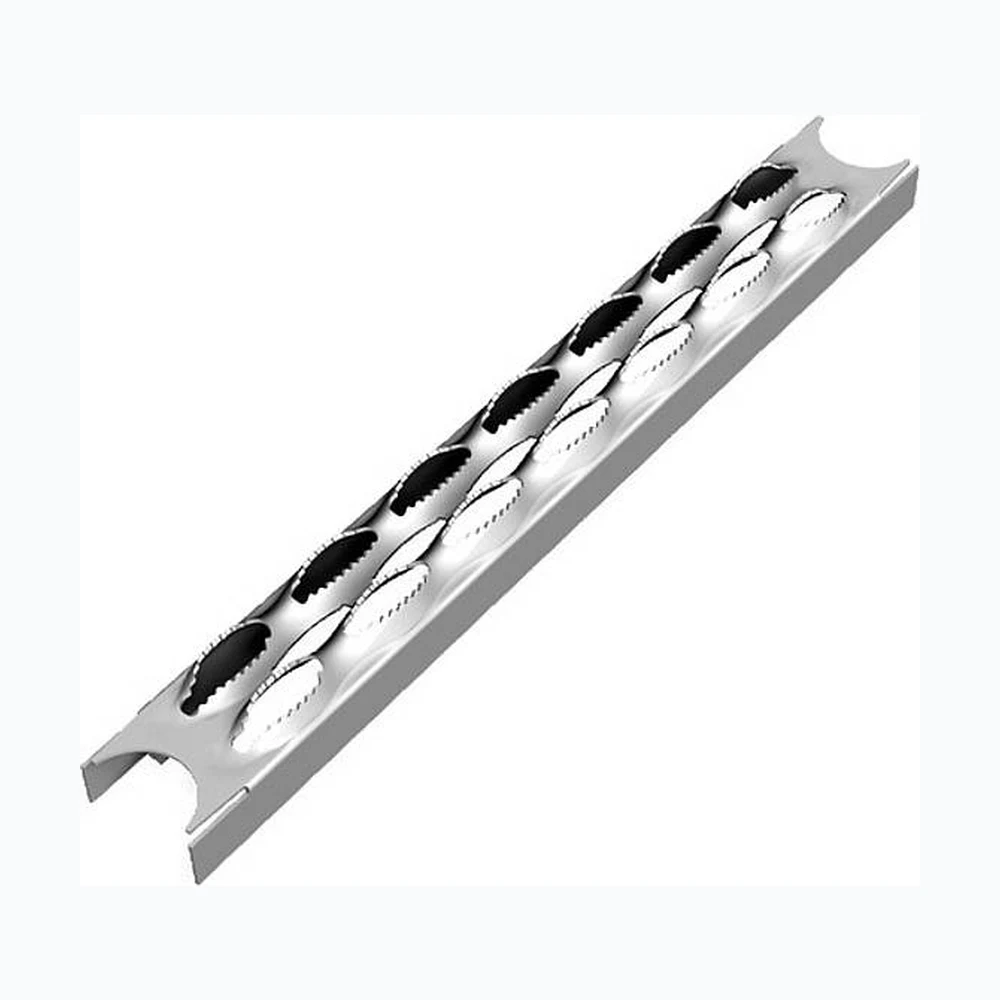

Stabil, offene Profilierung für anspruchsvolle Bereiche

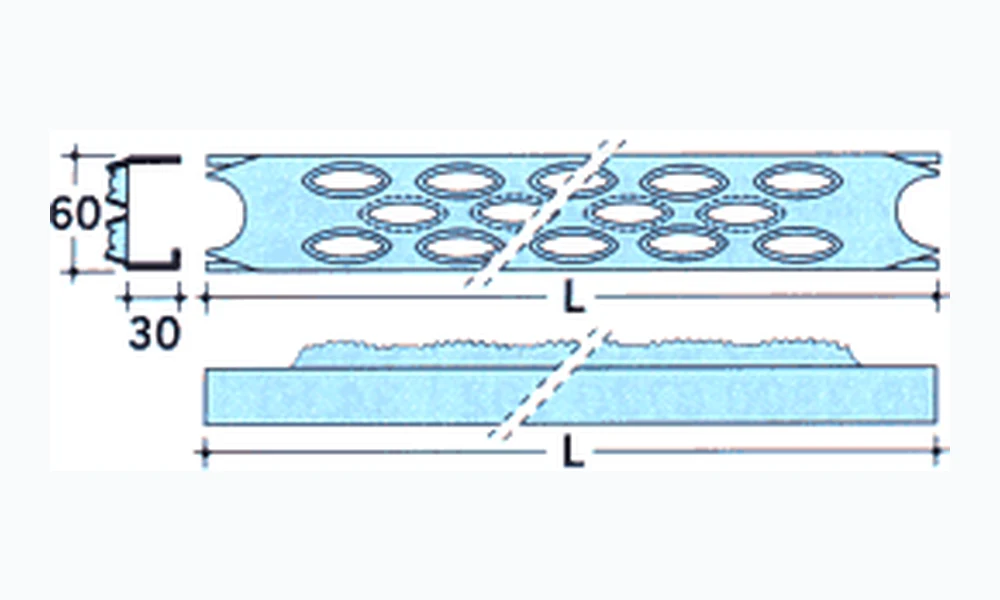

Breite 60 mm, Höhe 30 mm und Materialstärke 2 mm. Die gezahnte Profilierung unterstützt Rutschhemmung und Drainage. Das Fixmaß ist für etwa 452 mm lichten Holmabstand vorbereitet.

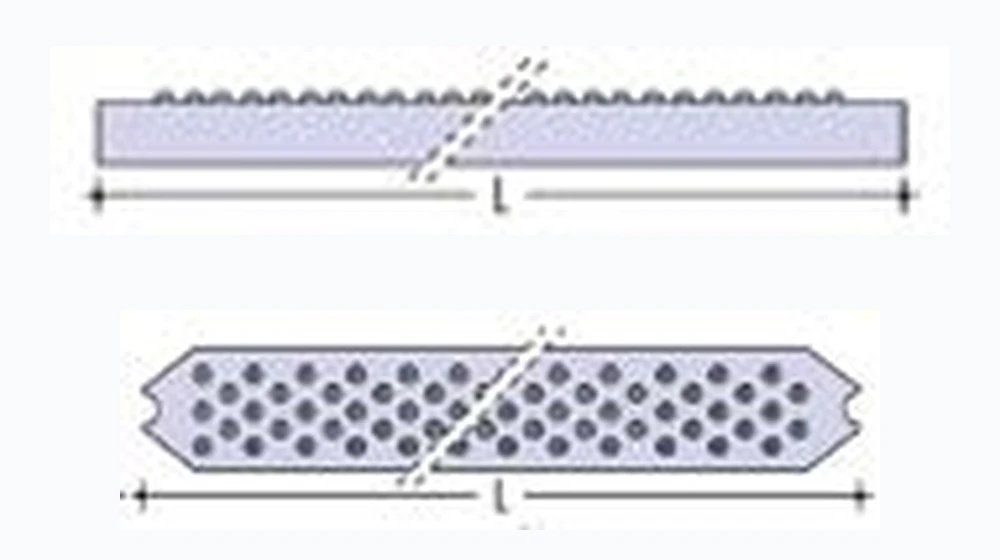

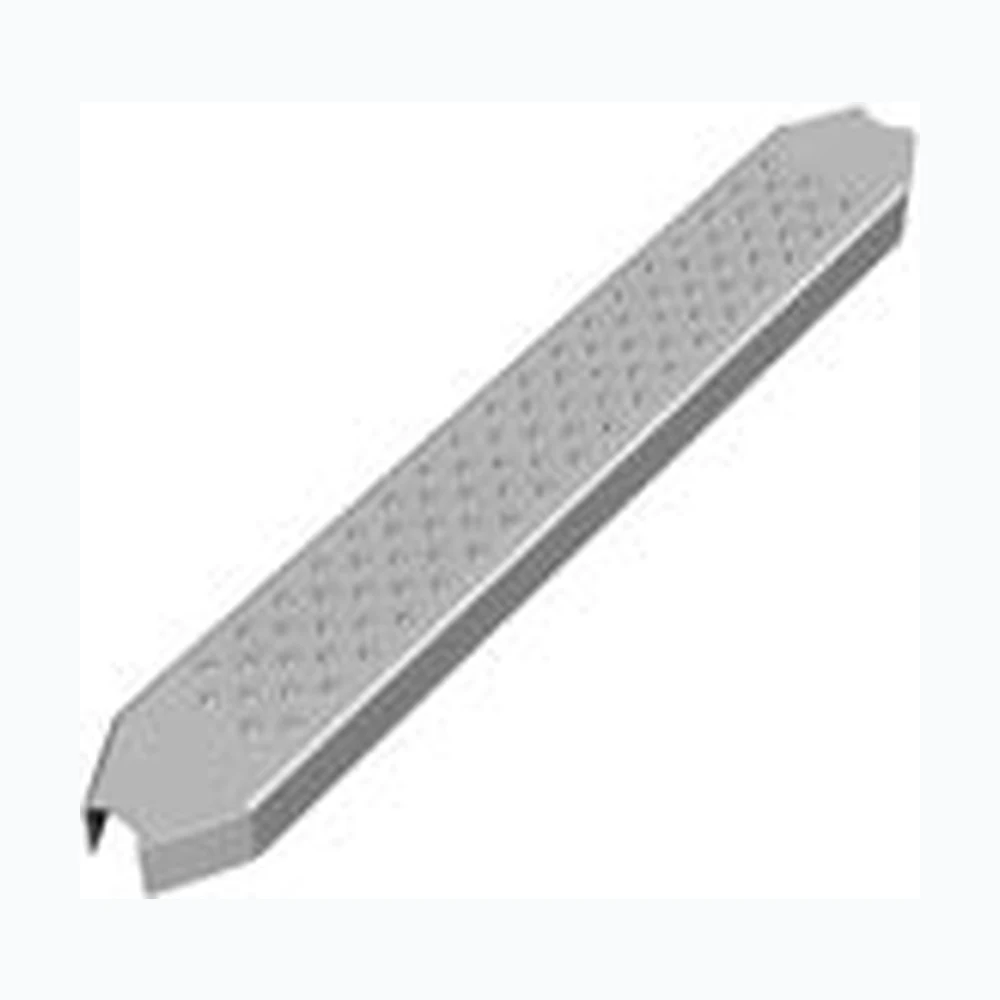

Geschlossene Schwimmbadleitersprosse
Geschlossene, geprägte Trittfläche aus Edelstahl. Breite 64 mm, Höhe 30 mm und Materialstärke 2 mm. Die verbleibende Lagerausführung wird als 2.000 mm lange Profilsprosse ohne projektspezifische Ausklinkung geliefert.
Bei Bedarf seitlich scrollen.
| Werkstoff | Länge | Ausführung | Lagernummer | PREIS/BESTELLUNG |
|---|---|---|---|---|
| Edelstahl 1.4571 | 2.000 mm | Lagerlänge | 22107 | Auf Anfrage – kein passender Shopartikel gefunden |
Leitersprossen im rotec Profishop
Leitersprossen im Profishop auswählenDie verlinkten Shopausführungen wurden nach Profilmaßen, Werkstoff und Länge zugeordnet. Die bisherigen Lagernummern sind im Shop nicht hinterlegt; die Spalte PREIS/BESTELLUNG zeigt die jeweilige Shopartikelnummer. Prüfen Sie vor der Bestellung auch Ausklinkung und Holmanschluss. Rund S mit 495 mm und die aufgeführten Edelstahlqualitäten stimmen nicht mit den gefundenen Shopausführungen überein. Für nicht zugeordnete Ausführungen nutzen Sie bitte unsere Anfrage.
Richtig bestellen
Drei Angaben führen zur passenden Leitersprosse
Sprossenprofil, Holmgeometrie und Werkstoff müssen gemeinsam betrachtet werden. Eine Leiterzeichnung verhindert Verwechslungen bei Fixmaß, Ausklinkung und Anschluss.
Planungsschritte anzeigen
Profil auswählen
Trittbreite, offene oder geschlossene Oberfläche sowie die Umgebungsbedingungen festlegen.
Holmanschluss prüfen
Lichten Holmabstand, Rohrdurchmesser, Ausklinkung und vorgesehene Schweißverbindung eindeutig angeben.
Länge bestimmen
Passendes Fixmaß auswählen oder benötigte Zuschnittlänge und Stückzahl aus einer Lagerlänge ermitteln.
Produkt verstehen
Was zeichnet eine sichere Leitersprosse aus?

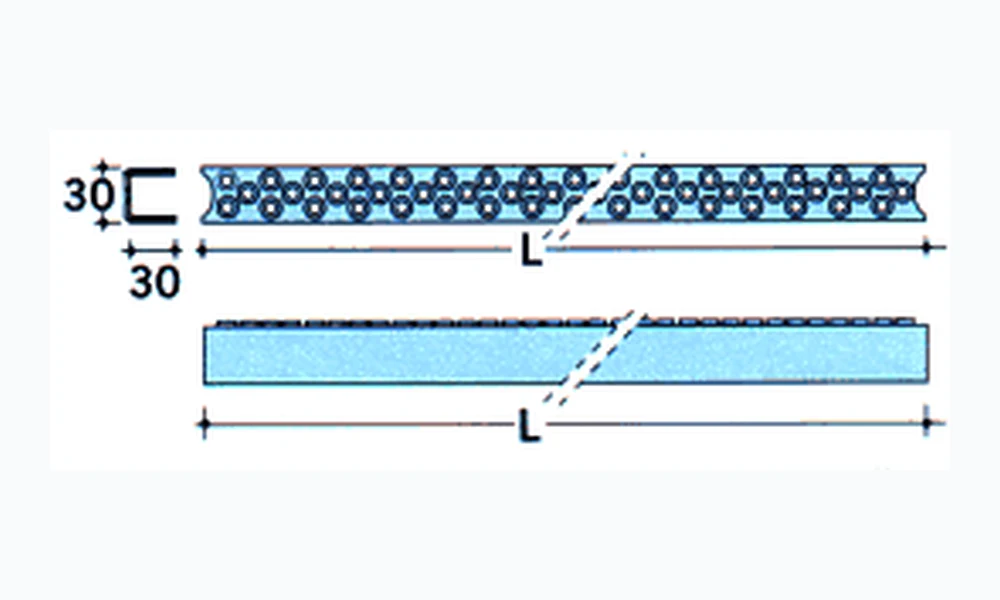

Die nebenstehende Profilzeichnung zeigt die Leitersprosse Rund L mit 30 mm Trittbreite und 30 mm Höhe. Leitersprossen werden grundsätzlich mit einer rutschhemmend profilierten Trittfläche ausgeführt. Je nach Typ sorgen nach oben gerichtete Lochränder, gezahnte Öffnungen oder geschlossene Prägungen für einen sicheren Auftritt.
Die Profilgeometrie allein entscheidet jedoch nicht über die vollständige Sicherheit der Leiter. Holmabstand, Sprossenabstand, Befestigung, Belastung und die für das Projekt geltenden Regeln müssen ebenfalls geprüft werden.
Auswahlhilfe
Welche der vier Leitersprossen passt zur Anwendung?
Das übersichtliche Programm deckt unterschiedliche Leitergeometrien und Einsatzbereiche ab. Die Auswahl richtet sich vor allem nach Trittbreite, Oberfläche, Holmabstand und Werkstoff.
Bei Bedarf seitlich scrollen.
| Ausführung | Trittfläche | Typischer Einsatz | Besonderheit |
|---|---|---|---|
| Rund L | Offen und gelocht, 30 mm breit | Kompakte Leitern, Maschinen und Fahrzeuge | Auch als Lagerlänge für individuelle Zuschnitte |
| Rund S | Offen und profiliert, 55 mm breit | Industrieleitern und technische Zugänge | Breitere Auftrittsfläche und mehrere Werkstoffe |
| Stabil | Offen, gezahnt und drainierend, 60 mm breit | Nässe, Schmutz und anspruchsvolle Industrieumgebungen | Hoher Verdrängungsraum durch ausgeprägte Öffnungen |
| Schwimmbadausführung | Geschlossen und geprägt, 64 mm breit | Schwimmbäder und Barfußbereiche | Edelstahl und geschlossene Oberfläche |
Ist für das Projekt eine bestimmte Rutschhemmungsklasse vorgeschrieben, muss der Wert anhand der konkreten Profil und Werkstoffausführung geprüft werden.
Einbau verstehen
Fixmaß oder Lagerlänge richtig bestellen
Die Lieferform entscheidet, welche Bearbeitung vor dem Einschweißen erforderlich ist.
Bei Bedarf seitlich scrollen.
| Lieferform | Merkmal | Für die Anfrage angeben |
|---|---|---|
| Fixmaß, ausgeklinkt | Enden sind auf eine bestimmte Holmgeometrie vorbereitet | Lichten Holmabstand, Rohrdurchmesser und gewünschte Stückzahl |
| Lagerlänge | Gerades Profil ohne projektspezifische Ausklinkung | Zuschnittlänge, Anzahl der Sprossen und geplante Endbearbeitung |
| Sonderausführung | Abweichende Abmessung, Profilierung oder Werkstoff | Zeichnung, Einsatzbereich, Belastung und benötigte Menge |
Vor einer Serienbestellung empfiehlt sich der Abgleich einer freigegebenen Zeichnung oder eines Musters mit der vorhandenen Leiterkonstruktion.
Werkstoff und Oberfläche
Leitersprosse und Leiterholm aufeinander abstimmen
Werkstoff und Oberflächenbehandlung müssen zur Gesamtkonstruktion und zur Umgebung passen.
Bei Bedarf seitlich scrollen.
| Ausführung | Geeignet für | Zu beachten |
|---|---|---|
| Stahl roh | Geschweißte Stahlkonstruktionen mit anschließender Oberflächenbehandlung | Korrosionsschutz nach Abschluss der Schweißarbeiten festlegen |
| Edelstahl | Korrosiv beanspruchte, hygienische oder optisch anspruchsvolle Bereiche | Werkstoffgüte und geeignete Verarbeitung projektbezogen prüfen |
| Aluminium | Leichte Leiterkonstruktionen aus Aluminium | Schweißverfahren, Legierung und Kontaktkorrosion berücksichtigen |
Technische Orientierung
Technische Angaben zu Leitersprossen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Trittfläche | Grundsätzlich rutschhemmend profiliert |
|---|---|
| Standardbreiten | 30, 55, 60 oder 64 mm, abhängig vom Sprossentyp |
| Standardhöhe | 30 mm bei den aufgeführten Lagerausführungen |
| Materialstärke | 2 mm bei den aufgeführten Lagerausführungen |
| Werkstoffe | Stahl roh, Edelstahl und je nach Typ Aluminium |
| Lieferformen | Ausgeklinkte Fixmaße oder Lagerlängen zum Ablängen |
| Technische Regeln | Auswahl unter anderem nach DIN EN ISO 14122 und DIN EN ISO 18799-1 |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Leitergeometrie
Lichte Breite, Holmabstand, Sprossenabstand und Gesamtlänge der Leiter
- 2Holmanschluss
Holmprofil, Rohrdurchmesser, Ausklinkung und vorgesehene Schweißverbindung
Begriffe zum Einbau von Leitersprossen - 3Sprossentyp
Rund L, Rund S, Stabil oder geschlossene Schwimmbadausführung
Sprossenarten im Glossar vergleichen - 4Werkstoff und Umgebung
Stahl, Edelstahl oder Aluminium passend zu Korrosion, Feuchtigkeit und Gesamtkonstruktion
- 5Menge und Unterlagen
Stückzahl, Zuschnittmaß, gewünschter Termin und möglichst eine Leiterzeichnung
Einsatzbereiche
Typische Anwendungen für Leitersprossen
Industrieanlagen
Fest installierte Steigleitern und Wartungszugänge
Maschinenbau
Zugänge an Maschinen, Anlagen und Bedienebenen
Fahrzeugbau
Steigtechnik an Nutzfahrzeugen, Baumaschinen und Sonderfahrzeugen
Behälterbau
Zugänge an Silos, Tanks und technischen Behältern
Schwimmbäder
Geschlossene Edelstahlsprossen für geeignete Barfußbereiche
Häufige Fragen
Antworten zu Leitersprossen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Wie viele Standardtypen bietet rotec an?
Das übersichtliche Standardprogramm umfasst vier Grundtypen: Rund L, Rund S, Stabil und eine geschlossene Schwimmbadleitersprosse.
Kann ich Leitersprossen im rotec Profishop bestellen?
Ja. Die Produkttabelle verlinkt zu den zugeordneten Shopartikeln. Vergleichen Sie Profil, Werkstoff, Länge, Ausklinkung und Holmanschluss vor der Bestellung. Ausführungen ohne passenden Shopartikel sind in der Tabelle als Anfrage gekennzeichnet.
Warum haben nicht alle Leitersprossen einen Bestelllink?
Ein Bestelllink ist nur bei zugeordneter Ausführung hinterlegt. Beispielsweise unterscheiden sich die angegebenen Rund-S-Fixmaße von 495 mm von der gefundenen Shoplänge 500 mm. Auch abweichende Edelstahlqualitäten sind gesondert zu klären. Fragen Sie solche Ausführungen mit der gewünschten Artikelnummer und Zeichnung an.
Was ist der Unterschied zwischen Fixmaß und Lagerlänge?
Ein Fixmaß ist bereits für eine bestimmte Holmgeometrie ausgeklinkt. Eine Lagerlänge wird ohne projektspezifische Ausklinkung geliefert und passend abgelängt.
Müssen Leitersprossen ausgeklinkt werden?
Ausgeklinkte Fixmaße sind bereits auf eine bestimmte Holmgeometrie vorbereitet. Lagerlängen benötigen dagegen eine projektbezogene Endbearbeitung.
Können Leitersprossen individuell abgelängt werden?
Ja. Für mehrere Typen stehen Lagerlängen zur Verfügung, die entsprechend der Leiterzeichnung zugeschnitten werden können.
Welche Werkstoffe sind erhältlich?
Je nach Sprossentyp stehen Stahl roh, Edelstahl und Aluminium zur Verfügung.
Können Sonderabmessungen gefertigt werden?
Ja. Abweichende Abmessungen, Werkstoffe und Profilierungen können projektbezogen geprüft werden.
Welche Angaben werden für eine Anfrage benötigt?
Benötigt werden Sprossentyp, Werkstoff, Sprossenlänge, Stückzahl, Holmgeometrie, Rohrdurchmesser und möglichst eine Zeichnung der Leiter.
Welche Ausführung eignet sich bei Nässe und Schmutz?
Offene, gezahnte Profile unterstützen Drainage und sicheren Halt. Die konkrete Auswahl richtet sich jedoch nach Einsatzbereich, Werkstoff und geforderter Rutschhemmung.
Welche Leitersprosse eignet sich für Schwimmbäder?
Für geeignete Barfußbereiche steht eine geschlossene, geprägte Edelstahlsprosse zur Verfügung. Die konkrete Eignung muss anhand der Projektanforderungen geprüft werden.
Sind Leitersprossen immer rutschhemmend?
Ja. Leitersprossen werden grundsätzlich mit einer rutschhemmend profilierten oder geprägten Trittfläche ausgeführt.
Welche Normen sind bei Leitersprossen zu beachten?
Je nach Leiterart und Einsatzbereich sind unter anderem DIN EN ISO 14122 und DIN EN ISO 18799-1 relevant. Maßgebend bleibt die konkrete Gesamtkonstruktion.
Wer ist für die Auslegung der gesamten Leiter verantwortlich?
Sprossen, Holme, Befestigung, Abstände und Absturzschutz müssen als Gesamtsystem durch den verantwortlichen Planer geprüft werden.
