Spindelstufen
Spindelstufen zum Anschweißen mit oder ohne Rohrhülse
Spindelstufen werden passend zur Geometrie Ihrer Spindel- oder Wendeltreppe nach Maß gefertigt. Wählen Sie Gitterrost oder gelochten Blechprofilrost sowie die Ausführung mit oder ohne Rohrhülse. Die Fertigung beginnt nach Bestelleingang und technischer Freigabe.
- Projektbezogene Stufengeometrie für Spindel- und Wendeltreppen
- Ausführungen aus Gitterrost oder gelochtem Blechprofilrost
- Wahlweise mit oder ohne Rohrhülse
- Anschluss zum Anschweißen an die vorgesehene Treppenkonstruktion
- Keine Lagerware, Fertigung nach Bestelleingang
Projektbezogen nach Innenmaß, Außenmaß, Stufenwinkel und Treppenzeichnung
Offener Gitterrost oder gelochter Blechprofilrost
Anschweißausführung wahlweise mit oder ohne Rohrhülse
Richtig bestellen
Fünf Angaben entscheiden über die passende Spindelstufe
Spindelstufen sind keine Standardstufen. Die Kontur und der Anschluss müssen zur vorhandenen oder geplanten Treppe passen.
Planungsschritte anzeigen
Treppengeometrie
Spindeldurchmesser, Innenradius, Außenradius und nutzbare Laufbreite eindeutig angeben.
Stufenwinkel
Drehwinkel, Vorderkante und Laufrichtung in einer bemaßten Draufsicht darstellen.
Anschweißbereich
Anschluss an Spindel beziehungsweise Mittelsäule sowie die äußere Treppenkonstruktion zeichnerisch festlegen.
Rohrhülse
Ausführung mit oder ohne Rohrhülse sowie bei Bedarf deren Abmessungen eindeutig angeben.
Trittfläche
Gitterrost oder gelochten Blechprofilrost passend zu Nutzung, Umgebung und gewünschter Oberfläche auswählen.
Produkt verstehen
Was unterscheidet Spindelstufen von geraden Treppenstufen?
Spindelstufen besitzen eine keil- oder trapezförmige Grundgeometrie. Innen- und Außenmaß, Stufenwinkel sowie die Lage des Anschlusses ergeben sich aus der jeweiligen Treppenkonstruktion.
Bei der Anschweißausführung werden die Anschlussbereiche passend zur vorgesehenen Stahlkonstruktion vorbereitet. Schweißnahtausführung, Gesamtstatik und Montageablauf müssen durch die verantwortliche Planung beziehungsweise den ausführenden Fachbetrieb festgelegt werden.
Da jede Treppe andere Maße aufweisen kann, werden Spindelstufen nicht als Lagerware angeboten. Grundlage der Fertigung sind die geprüften Bestellangaben und möglichst eine freigegebene Treppenzeichnung.
Auswahlhilfe
Gitterrost oder gelochter Blechprofilrost
Beide Ausführungen werden nach Maß gefertigt. Entscheidend sind Nutzung, gewünschte offene Fläche, Umgebungsbedingungen und die konstruktive Einbausituation.
Bei Bedarf seitlich scrollen.
| Ausführung | Eigenschaft | Bei der Bestellung festlegen | Fertigung |
|---|---|---|---|
| Gitterrost-Spindelstufe | Offene Trittfläche aus Trag- und Querstäben | Geometrie, Maschenweite, Tragstab, Anschluss und Oberfläche | Nach Bestelleingang und technischer Freigabe |
| Gelochte Blechprofilrost-Spindelstufe | Profilierte Trittfläche mit regelmäßiger Lochung | Geometrie, Profiltyp, Anschluss, Oberfläche und Einsatzbedingungen | Nach Bestelleingang und technischer Freigabe |
Die Auswahl der Trittfläche ersetzt nicht die Prüfung der gesamten Treppe. Belastung, Stufenabstand, Geländer, Anschlüsse und Schweißverbindungen sind projektbezogen zu bemessen.
Ausführungen
Spindelstufen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Spindelstufen aus Gitterrost
Offene, entwässernde Trittfläche für projektbezogene Spindel- und Wendeltreppen. Maschenweite, Tragstab und Geometrie werden nach den Bestellangaben festgelegt.
Spindelstufen aus gelochtem Blechprofilrost
Profilierte Lochblech-Ausführung für Anwendungen, bei denen eine andere Trittflächenstruktur als beim klassischen Gitterrost benötigt wird.
Ausführung mit Rohrhülse
Spindelstufe mit projektbezogen ausgeführter Rohrhülse. Abmessungen und Anschlussdetails werden anhand der freigegebenen Unterlagen festgelegt.
Ausführung ohne Rohrhülse
Spindelstufe ohne Rohrhülse für entsprechend geplante Anschweiß- und Treppenkonstruktionen.
Ersatzstufen nach vorhandener Geometrie
Einzelne Ersatzstufen können nach eindeutiger Zeichnung, vollständigem Aufmaß oder abgestimmtem Muster projektbezogen gefertigt werden.
Sondergeometrien
Abweichende Innen- und Außenkonturen sowie besondere Anschlussbereiche werden anhand der freigegebenen Unterlagen geprüft.
Technische Orientierung
Technische Angaben zu Spindelstufen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Anschweißausführung als Teil der Gesamttreppe planen
Spindelstufe, Anschlussbereich, Schweißverbindung und Tragkonstruktion wirken als System zusammen. Werkstoff, Schweißnahtausführung, Belastung, Korrosionsschutz und Montage sind durch die verantwortliche Planung beziehungsweise den ausführenden Fachbetrieb festzulegen und freizugeben.
| Bauart | Projektbezogene Spindelstufe zum Anschweißen |
|---|---|
| Grundform | Keil- oder trapezförmig nach Treppengeometrie |
| Trittfläche | Gitterrost oder gelochter Blechprofilrost |
| Abmessungen | Nach bemaßter Zeichnung und technischer Prüfung |
| Anschluss | Anschweißbereich nach Treppenkonstruktion |
| Rohrhülse | Ausführung mit oder ohne Rohrhülse |
| Werkstoff und Oberfläche | Projektbezogen nach Einsatzbedingungen festzulegen |
| Verfügbarkeit | Keine Lagerware, Fertigung nach Bestelleingang |
| Fertigungsfreigabe | Nach vollständiger Klärung der technischen Bestellangaben |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Bemaßte Treppenzeichnung
Draufsicht und erforderliche Schnitte mit Spindel, Innen- und Außenkontur, Stufenwinkel und Laufrichtung
- 2Anschlussdetails
Ausführung mit oder ohne Rohrhülse sowie Abmessungen und Lage der Anschweißbereiche an Mittelsäule und äußerer Konstruktion
- 3Nutzung und Belastung
Einsatzbereich, Personenverkehr, Innen- oder Außenbereich sowie projektbezogene Lastannahmen
- 4Ausführung der Trittfläche
Gitterrost oder gelochter Blechprofilrost mit den gewünschten technischen Merkmalen
- 5Auftragsangaben
Stückzahl, Werkstoff, Oberfläche, gewünschter Termin und Ansprechpartner für die technische Freigabe
Einsatzbereiche
Typische Anwendungen für Spindelstufen
Spindeltreppen
Projektbezogene Stufen für kompakte Treppengeometrien mit zentraler Spindel
Wendeltreppen
Keil- und Trapezstufen für gewendelte Treppenabschnitte
Industrie und Anlagenbau
Zugänge zu Bühnen, Wartungsebenen und technischen Bereichen
Ersatz und Ertüchtigung
Nachfertigung einzelner Stufen bei vollständig dokumentierter Bestandsgeometrie
Referenzbilder
Spindelstufen in unterschiedlichen Ausführungen

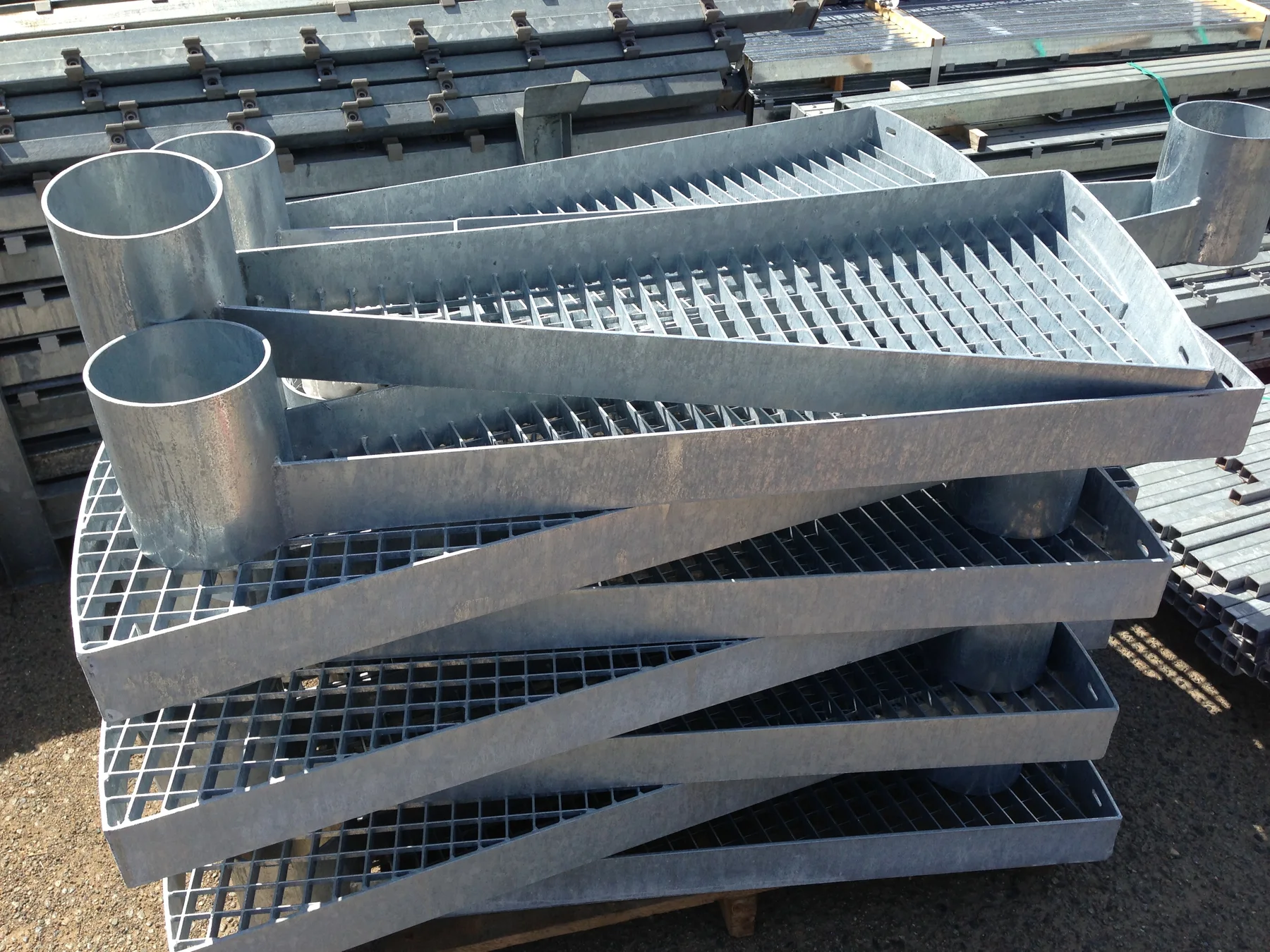

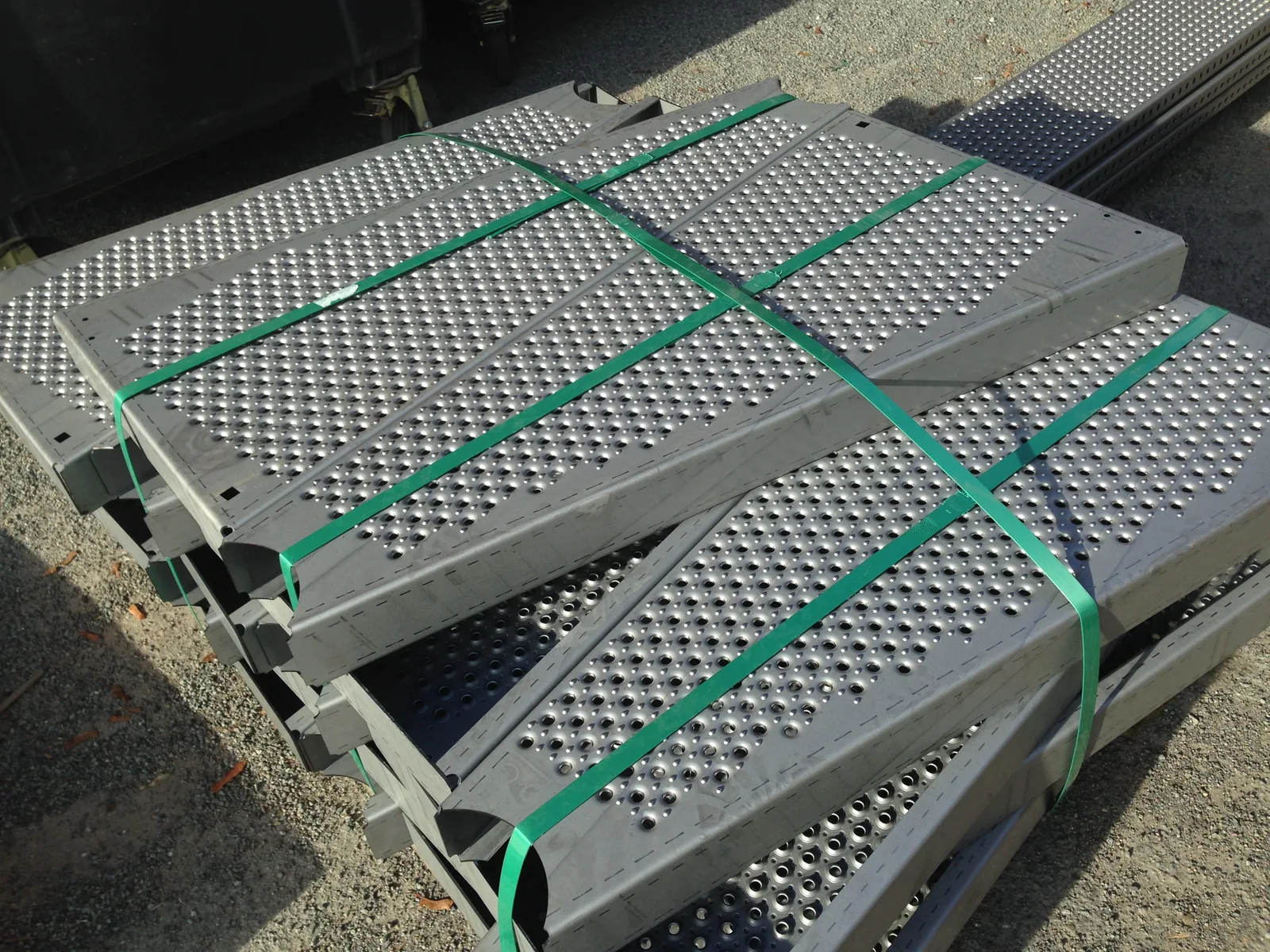

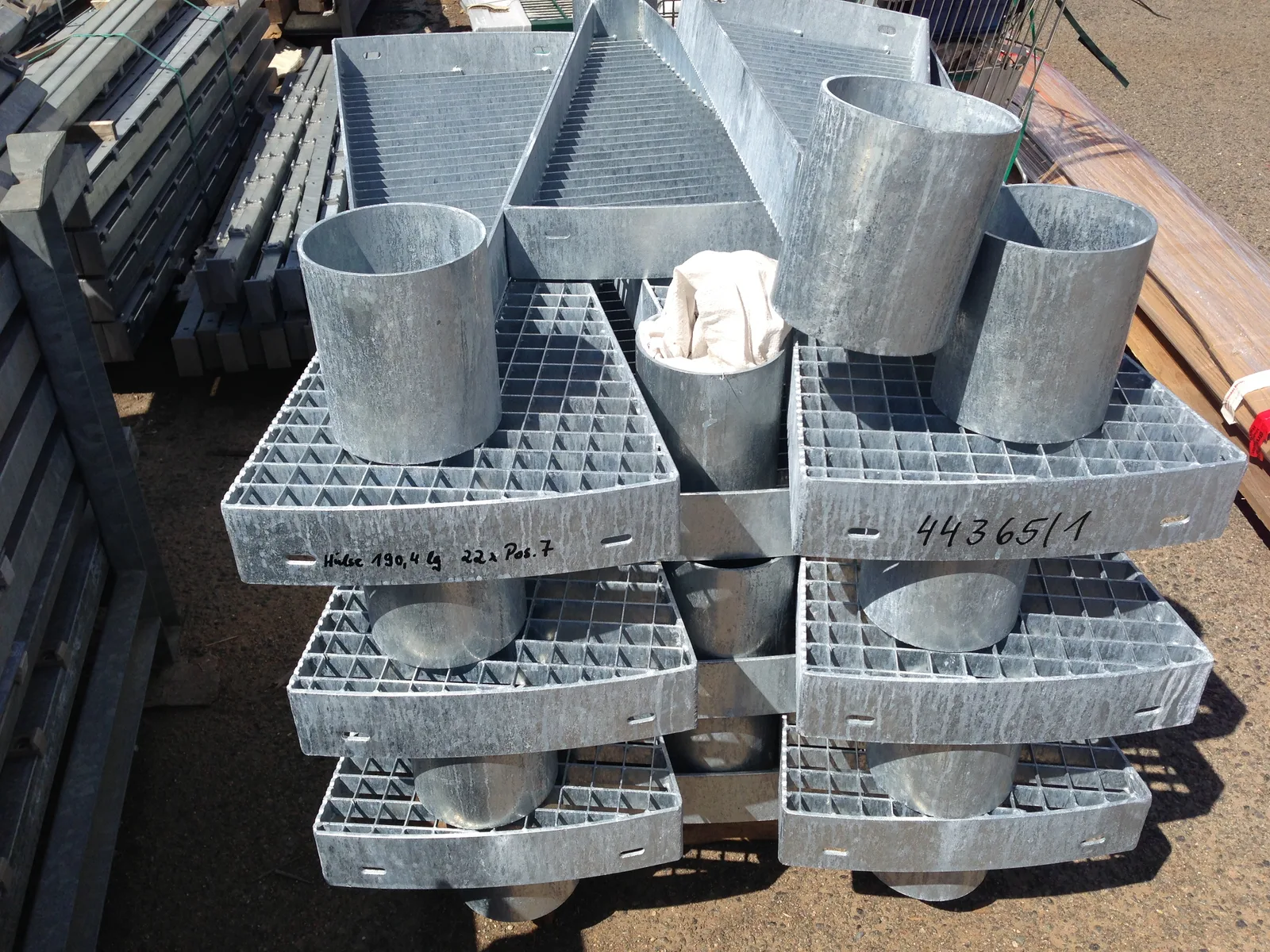

Die Originalfotos zeigen projektbezogene Stufen aus Gitterrost und gelochtem Blechprofilrost. Die endgültige Geometrie wird für den jeweiligen Auftrag festgelegt.
Referenzbilder ansehen
Häufige Fragen
Antworten zu Spindelstufen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was sind Spindelstufen?
Spindelstufen sind keil- oder trapezförmige Treppenstufen für Spindel- und Wendeltreppen. Ihre Geometrie wird auf die jeweilige Treppenkonstruktion abgestimmt.
Sind Spindel- und Trapezstufen ab Lager erhältlich?
Nein. Alle Spindel- und Trapezstufen werden auf Bestellung gefertigt. Die Fertigung beginnt nach Bestelleingang, sobald die technischen Angaben vollständig geklärt und freigegeben sind.
Welche Trittflächen sind möglich?
Die Seite zeigt Spindelstufen aus Gitterrost sowie eine Ausführung aus gelochtem Blechprofilrost. Die konkrete Ausführung wird passend zum Projekt festgelegt.
Sind Spindelstufen mit und ohne Rohrhülse möglich?
Ja. Spindelstufen können mit oder ohne Rohrhülse gefertigt werden. Die benötigte Ausführung und gegebenenfalls die Hülsenabmessungen müssen in den Bestellunterlagen eindeutig angegeben werden.
Welche Maße werden benötigt?
Benötigt werden insbesondere Spindeldurchmesser, Innen- und Außenmaß, Stufenwinkel, Laufrichtung, Anschlussdetails und Stückzahl. Eine bemaßte Treppenzeichnung ist die sicherste Grundlage.
Können einzelne Ersatzstufen gefertigt werden?
Eine Nachfertigung ist möglich, wenn die vorhandene Geometrie und alle Anschlussmaße eindeutig dokumentiert sind. Zeichnung, vollständiges Aufmaß oder ein abgestimmtes Muster sind dafür erforderlich.
Welche Unterlagen gehören zur Anfrage?
Hilfreich sind eine bemaßte Draufsicht, erforderliche Schnitte, Angaben zu Nutzung und Belastung, Werkstoff, Oberfläche, Stückzahl und gewünschtem Termin.
Wann beginnt die Fertigung?
Die Fertigung beginnt nach Bestelleingang, sobald alle technischen Bestellangaben vollständig geklärt und freigegeben sind.
Wer legt die Schweißverbindung fest?
Schweißnahtausführung, Werkstoffpaarung, Gesamtstatik und Montageablauf müssen durch die verantwortliche Planung beziehungsweise den ausführenden Fachbetrieb festgelegt werden.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
