Sätze und Auflagen je Profil getrennt auswählen
Blechprofilrost Befestigungen
Befestigungen und Verbinder für Blechprofilroste
Die passende Befestigung sichert Blechprofilroste gegen Verschieben und Abheben. Verbinder schaffen saubere Plattenstöße und unterstützen den Querverbund größerer Laufwege, Podeste und Plattformen.
- Rund N und Rund K: jeweils eigener C-Clip-Satz ohne Scheibe
- Rund S: Rundscheibe · Stabil: Olive
- Kegel: Senkbohrungen bei Montage von oben
Artikelnummern für 40, 50 und 75 mm
Verzinkungsart und Edelstahl getrennt beachten
Befestigungsprogramm
Geprüfte C-Clip-Zuordnung nach Rostprofil
Jedes Profil hat eine eigene Zuordnung. Rund N und Rund S dürfen nicht zusammengefasst werden. Die Artikelnummern bezeichnen die jeweils aufgeführten C-Clip-Sätze.
Rotec-Rund N – Ohne Scheibe
Für waagerechte Trägerflansche; Auswahl nach Rosthöhe. Details und Produktbilder auf der zugehörigen Befestigungsunterseite.
Bei Bedarf seitlich scrollen.
| Rosthöhe | Artikelnummer Stahl feuerverzinkt | Artikelnummer Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0103 002 | 60 8700 0103 004 |
| 50 mm | 60 8700 0104 002 | 60 8700 0104 004 |
| 75 mm | 60 8700 0105 002 | 60 8700 0105 004 |
Rotec-Rund S – Mit Rundscheibe
Für waagerechte Trägerflansche; Auswahl nach Rosthöhe. Details und Produktbilder auf der zugehörigen Befestigungsunterseite.
Bei Bedarf seitlich scrollen.
| Rosthöhe | Artikelnummer Stahl feuerverzinkt | Artikelnummer Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0097 002 | 60 8700 0097 004 |
| 50 mm | 60 8700 0098 002 | 60 8700 0098 004 |
| 75 mm | 60 8700 0099 002 | 60 8700 0099 004 |
Rotec-Stabil – Mit Olive
Für waagerechte Trägerflansche; Auswahl nach Rosthöhe. Details und Produktbilder auf der zugehörigen Befestigungsunterseite.
Bei Bedarf seitlich scrollen.
| Rosthöhe | Artikelnummer Stahl feuerverzinkt | Artikelnummer Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0109 002 | 60 8700 0109 004 |
| 50 mm | 60 8700 0110 002 | 60 8700 0110 004 |
| 75 mm | 60 8700 0111 002 | 60 8700 0111 004 |
Rotec-Kegel – Ohne Scheibe; zusätzliche Senkbohrungen
Für waagerechte Trägerflansche; Auswahl nach Rosthöhe. Die geschlossene Oberfläche benötigt bei Montage von oben zusätzliche Senkbohrungen.
Bei Bedarf seitlich scrollen.
| Rosthöhe | Artikelnummer Stahl feuerverzinkt | Artikelnummer Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0100 002 | 60 8700 0100 004 |
| 50 mm | 60 8700 0101 002 | 60 8700 0101 004 |
| 75 mm | 60 8700 0102 002 | 60 8700 0102 004 |
Rotec-Rund K / Special 8-8 – Ohne Scheibe
Für waagerechte Trägerflansche; Auswahl nach Rosthöhe. Details und Produktbilder auf der zugehörigen Befestigungsunterseite.
Bei Bedarf seitlich scrollen.
| Rosthöhe | Artikelnummer Stahl feuerverzinkt | Artikelnummer Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0100 002 | 60 8700 0100 004 |
| 50 mm | 60 8700 0101 002 | 60 8700 0101 004 |
| 75 mm | 60 8700 0102 002 | 60 8700 0102 004 |
Einzelne Auflagen – getrennt von den C-Clip-Sätzen
Separat erhältliche Scheiben und Oliven; Schrauben gehören nicht zum Lieferumfang.
Bei Bedarf seitlich scrollen.
| Profil / Bauteil | Werkstoff | Artikelnummer |
|---|---|---|
| Rund S – Rundscheibe Ø 24 mm für M8 | Edelstahl 1.4301 | 60 8700 0028 004 |
| Stabil – Olive mit Senkloch M8 | Edelstahl 1.4301 | 60 8700 0089 004 |
| Stabil – Olive mit Senkloch M8 | Gussstahl galvanisch verzinkt | 60 8700 0400 008 |
| Stabil – Olive mit Senkloch M8 | Kunststoff | 60 8700 0366 016 |
Distanzstücke – für alle fünf Profile
Verschraubung von oben in die Unterkonstruktion. Rund S benötigt eine Rundscheibe, Stabil eine Olive; Kegel zusätzliche Senkbohrungen. Schrauben und Auflagen separat abstimmen.
Bei Bedarf seitlich scrollen.
| Rosthöhe | Artikelnummer Stahl bandverzinkt | Artikelnummer Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8000 0013 005 | 60 8000 0013 004 |
| 50 mm | 60 8000 0020 005 | 60 8000 0020 004 |
| 75 mm | 60 8000 0005 005 | 60 8000 0005 004 |
Befestigungsbleche – für alle fünf Profile
Lösbare Klemmverbindung ohne Anbohren der Unterkonstruktion; Montage von unten. Inklusive Befestigungsmaterial.
Bei Bedarf seitlich scrollen.
| Rosthöhe | Artikelnummer Stahl feuerverzinkt | Artikelnummer Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0122 002 | 60 8700 0033 004 |
| 50 mm | 60 8700 0123 002 | 60 8700 0034 004 |
| 75 mm | 60 8700 0124 002 | 60 8700 0035 004 |

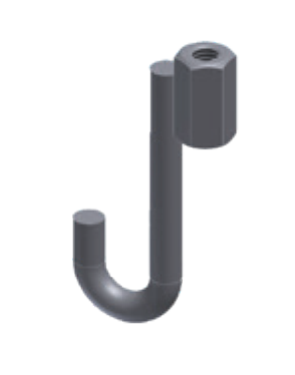

Kralle M8
Für Träger mit senkrechtem Steg, zusammen mit passendem Distanzstück. Die Kralle wird durch den Rost verschraubt und unter der Unterkonstruktion eingehakt. Mindestmaß 60 mm zwischen Oberkante Rost und Unterkante Unterkonstruktion. Lieferung ohne Schrauben und Auflagen; passend zum Profil ergänzen.
Bei Bedarf seitlich scrollen.
| Ausführung / Abmessungen | Artikelnummer |
|---|---|
| Stahl galvanisch verzinkt | 60 8700 0091 008 |

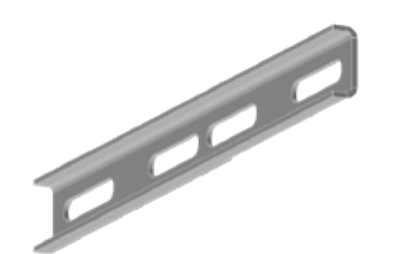

Längsverbinder
Verbindet stirnseitig aneinandergelegte Roste von innen in Längsrichtung, ohne die Unterkonstruktion anzubohren. Für alle fünf Rostprofile. Verbindung ersetzt keinen Nachweis der Auflagerung.
Bei Bedarf seitlich scrollen.
| Ausführung / Abmessungen | Artikelnummer |
|---|---|
| Rosthöhe 40 mm / Verbinderhöhe 33 mm, Stahl feuerverzinkt | 60 8000 0025 002 |
| Rosthöhe 50 mm / Verbinderhöhe 43 mm, Stahl feuerverzinkt | 60 8000 0026 002 |
| Rosthöhe 75 mm / Verbinderhöhe 68 mm, Stahl feuerverzinkt | 60 8000 0027 002 |
| Rosthöhe 100 mm / Verbinderhöhe 93 mm, Stahl feuerverzinkt | 60 8000 0028 002 |

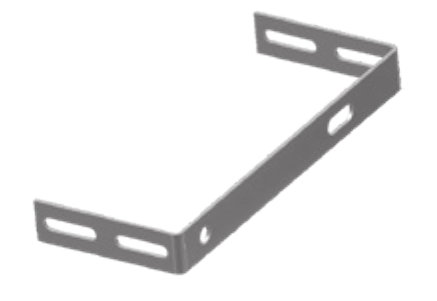

Ausgleichsmontagewinkel
Für stirnseitige Montage, Verbindung oder Abschluss. Gleicht Rostlängenabweichungen bis 30 mm aus. Edelstahl 1.4301; Lieferung mit vier Schrauben. Für Rosthöhe 40 mm aus Flachstahl 35 × 3 mm, für 75 mm aus 60 × 5 mm. Auswahl nach Rostbreite B und Rosthöhe H.
Bei Bedarf seitlich scrollen.
| Ausführung / Abmessungen | Artikelnummer |
|---|---|
| B 120 / H 40 mm · A 115 / N 60 mm | 60 3100 3050 004 |
| B 150 / H 40 mm · A 145 / N 90 mm | 60 3100 0477 004 |
| B 180 / H 40 mm · A 175 / N 90 mm | 60 3100 3051 004 |
| B 200 / H 40 mm · A 195 / N 90 mm | 60 3100 0478 004 |
| B 240 / H 40 mm · A 235 / N 120 mm | 60 3100 3052 004 |
| B 240 / H 75 mm · A 235 / N 120 mm | 60 3100 3057 004 |
| B 250 / H 40 mm · A 245 / N 130 mm | 60 3100 0086 004 |
| B 250 / H 75 mm · A 245 / N 130 mm | 60 3100 3058 004 |
| B 300 / H 40 mm · A 295 / N 180 mm | 60 3100 3053 004 |
| B 300 / H 75 mm · A 295 / N 180 mm | 60 3100 3059 004 |
| B 360 / H 40 mm · A 355 / N 240 mm | 60 3100 3054 004 |
| B 420 / H 40 mm · A 415 / N 300 mm | 60 3100 3055 004 |
| B 480 / H 40 mm · A 475 / N 360 mm | 60 3100 3056 004 |
M8-Schrauben und Muttern
Länge und Werkstoff passend zum Montageaufbau auswählen. Artikelnummern entsprechend der technischen Unterlage.
Bei Bedarf seitlich scrollen.
| Bauteil | Artikelnummer verzinkt | Artikelnummer Edelstahl |
|---|---|---|
| Senkschraube M8 × 35, DIN 965 | 00 3010 2201 008 | 00 3010 2208 004 |
| Senkschraube M8 × 45, DIN 965 | 00 3010 2315 008 | 00 3010 2315 004 |
| Senkschraube M8 × 70, DIN 965 | 00 3010 2225 008 | 00 3010 2225 004 |
| Sechskantschraube M8 × 16, DIN 933 | 00 3010 0003 001 | 00 3010 0003 007 |
| Sechskantschraube M8 × 20, DIN 933 | 00 3010 5100 001 | 00 3010 5100 004 |
| Mutter M8, DIN 985 | 00 3010 0000 001 | 00 3010 0010 001 |
Befestigung passend zum Profil anfragen
Befestigung anfragenBitte Artikelnummer, Stückzahl, Rostprofil und Unterkonstruktion angeben. Schraubenlänge und Montageaufbau stimmen wir mit Ihnen ab.
Richtig bestellen
In drei Schritten zur passenden Befestigung
Entscheidend sind nicht nur Schraube und Auflage. Auch Zugänglichkeit, Auflager, Rosthöhe und gewünschte Demontierbarkeit müssen zusammenpassen.
Planungsschritte anzeigen
Profil bestimmen
Rund N, Rund S, Stabil oder eine andere bestätigte Profilierung eindeutig angeben.
Montagesituation prüfen
Zugänglichkeit von oben und unten, Unterkonstruktion sowie gewünschte Demontage klären.
Bauteile abstimmen
Auflage, Clip, Kralle, Verbinder, Schraubenlänge und Werkstoff gemeinsam auswählen.
Produkt verstehen
Welche Aufgaben übernehmen Blechprofilrost Befestigungen?
Rund N benötigt den C-Clip-Satz ohne Scheibe mit der Nummernreihe 0103 bis 0105. Rund K und Kegel verwenden die Reihe 0100 bis 0102 ohne Scheibe; Kegel benötigt wegen der geschlossenen Oberfläche zusätzliche Senkbohrungen.
Rund S verwendet die C-Clip-Reihe 0097 bis 0099 mit Rundscheibe. Stabil verwendet die Reihe 0109 bis 0111 mit Olive. Die Auflagen und Sätze sind nicht beliebig austauschbar.
Befestigungsbleche und Distanzstücke sind für alle fünf Profile aufgeführt. Trotzdem müssen Rosthöhe, Werkstoff und Einbausituation passen. Distanzstücke dienen der Verschraubung in die Unterkonstruktion; Längsverbinder verbinden stirnseitig aneinandergelegte Roste.
Technische Zeichnungen
Abmessungen und Profilgeometrie auf einen Blick
Die Zeichnungen unterstützen die Vorauswahl. Maßgebend bleiben die bestätigte Ausführung und die Auftragsunterlagen.
Zeichnungen und Abmessungen anzeigen

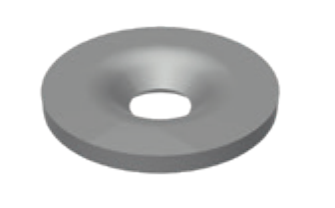

Rundscheibe für Rund S
Einzelteil aus Edelstahl 1.4301, Ø 24 mm mit Senkloch M8. Artikelnummer 60 8700 0028 004.

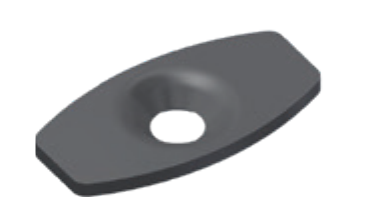

Olive für Stabil
Einzelteil aus Edelstahl 1.4301 mit Senkloch M8. Artikelnummer 60 8700 0089 004.
Auswahlhilfe
Montageaufgabe und geeignetes Befestigungsprinzip
Die folgende Übersicht unterstützt die Vorauswahl. Die genaue Artikelkombination wird anhand der Einbausituation festgelegt.
Bei Bedarf seitlich scrollen.
| Montageaufgabe | Befestigungsprinzip | Besonders zu prüfen |
|---|---|---|
| Rund N | C-Clip ohne Scheibe, Reihe 0103–0105 | Nicht den Satz für Rund S verwenden |
| Rund S | C-Clip mit Rundscheibe, Reihe 0097–0099 | Rundscheibe passend zur Öffnung |
| Stabil | C-Clip mit Olive, Reihe 0109–0111 | Standardprofil, nicht Stabil Xtrem |
| Kegel | C-Clip ohne Scheibe, Reihe 0100–0102 | Zusätzliche Senkbohrungen |
| Rund K / Special 8-8 | C-Clip ohne Scheibe, Reihe 0100–0102 | Montage durch passende Profilöffnung |
Befestigungsabstand, Schraubenanzahl und Randabstände müssen projektbezogen festgelegt werden.
Ausführungen
Blechprofilrost Befestigungen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Befestigungen für Rotec-Rund N
Ohne Scheibe
Befestigungen für Rotec-Rund S
Mit Rundscheibe
Befestigungen für Rotec-Stabil
Mit Olive
Befestigungen für Rotec-Kegel
Ohne Scheibe; zusätzliche Senkbohrungen
Befestigungen für Rotec-Rund K / Special 8-8
Ohne Scheibe
Technische Orientierung
Technische Angaben zu Blechprofilrost Befestigungen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Befestigungstechnik herunterladen (PDF)Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| C-Clip-Sätze | Je Profil und Rosthöhe getrennt aufgeführt |
|---|---|
| Stahl C-Clips / Befestigungsbleche | Feuerverzinkt |
| Stahl Distanzstücke | Bandverzinkt |
| Edelstahlausführung | 1.4301 |
| Auflagen | Rundscheibe für Rund S, Olive für Stabil |
| Kegel | Zusätzliche Senkbohrungen bei Montage von oben |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Rostprofil
Profiltyp, Rosthöhe, Blechdicke und Werkstoff nennen.
- 2Unterkonstruktion
Auflagerbreite, Material, Profilform und vorhandene Bohrungen beschreiben.
- 3Zugänglichkeit
Angeben, ob Oberseite, Unterseite und Auflager während der Montage erreichbar sind.
- 4Flächenaufteilung
Roststöße, Randfelder, seitliche Verbindung und demontierbare Bereiche kennzeichnen.
- 5Belastung und Menge
Nutzung, Lasten, Stückzahl der Roste und benötigte Befestiger angeben.
Einsatzbereiche
Typische Anwendungen für Blechprofilrost Befestigungen
Laufstege
Sicherung lösbarer Rostelemente auf Stahlunterkonstruktionen.
Podeste
Verbindung benachbarter Profile zu zusammenhängenden Flächen.
Wartungsbühnen
Demontierbare Befestigungen für den Zugang zu Maschinen und Leitungen.
Treppenanlagen
Ergänzende Befestigung der Stufen und angrenzenden Podeste.
Fahrzeugbau
Abgestimmte Befestigungen für leichte Tritt und Bedienflächen.
Sonderkonstruktionen
Projektbezogene Kombination aus Clips, Verbindern und Ausgleichselementen.
Referenzen und Fachbeiträge
Befestigungstechnik als PDF
Zweiseitige rotec-Unterlage mit Profilzuordnung, Montagehinweisen und Artikelnummern.
Fachbeiträge anzeigen
rotec Befestigungstechnik für Blechprofilroste
C-Clips, Scheiben, Oliven, Distanzstücke, Befestigungsbleche, Krallen, Verbinder und Montagewinkel.
Befestigungstechnik öffnen (PDF)Häufige Fragen
Antworten zu Blechprofilrost Befestigungen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Verwenden Rund N und Rund S denselben C-Clip?
Nein. Rund N verwendet den Satz ohne Scheibe, Rund S einen anderen Satz mit Rundscheibe.
Warum benötigt Kegel Senkbohrungen?
Die Trittfläche ist geschlossen. Für die Verschraubung von oben müssen zusätzliche Senkbohrungen vorgesehen werden. Alternativ kommt eine passende Befestigung von unten infrage.
Sind die C-Clip-Artikelnummern Einzelteile?
Die aufgeführten Nummern gehören zu C-Clip-Sätzen mit der angegebenen profilgerechten Auflage beziehungsweise ohne Scheibe. Separat bestellbare Scheiben und Oliven sind als Einzelteile gekennzeichnet.
Sind Schrauben bei einzelnen Scheiben und Oliven enthalten?
Nein. Bei separat bestellten Auflagen müssen passende Schrauben ergänzt werden.
Welche Angaben werden für eine Anfrage benötigt?
Profil, Rosthöhe, Werkstoff, Artikelnummer, Menge und Angaben zur Unterkonstruktion.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
