Glatte Querstäbe werden unter hohem Druck in die Tragstäbe eingepresst
Gitterroststufen
Gitterroststufen als Normstufen und nach Maß
Pressroststufen verbinden eine offene Trittfläche mit Sicherheitsantrittskante und seitlichen Befestigungsplatten. Vergleichen Sie die Normgrößen oder fragen Sie Maßstufen an. Breite, Auftrittstiefe und Bohrbild müssen zur Treppenkonstruktion passen.
- Pressroststufe mit glatten, eingepressten Querstäben
- Sicherheitsantrittskante und seitliche Befestigungsplatten
- Normstufen nach DIN 24531 oder projektbezogene Maßanfertigung
- O2 Sicherheitsstufen mit R13/V10 als passende Alternative
Ausführung und Preis im Shop
Im Shop wählen Sie die angebotene Ausführung und Stückzahl. Dort finden Sie Preis, Versand und Lieferinformation. Bei Sondermaßen oder unklaren Anschlüssen fragen Sie bitte an.
Konfiguration im rotec Profishop
Gitterroststufen auswählen und bestellenGitterroststufen im Shop auswählen
Finden Sie die passende Gitterroststufe im rotec Profishop. Wählen Sie das gewünschte Angebot und stimmen Sie Abmessungen und verfügbare Ausführungen auf Ihre Treppe ab. Preis und Verfügbarkeit finden Sie im Shop.
Sie benötigen Ausschnitte, Sonderformen oder Unterstützung bei der technischen Auswahl? Projekt mit rotec abstimmen ›
Profilierte Vorderkante für einen deutlich erkennbaren Auftritt
Seitliche Platten zur Befestigung an den Treppenwangen
Normstufen kurzfristig verfügbar, Sondermaße projektbezogen lieferbar
Kurzfristig verfügbar
Pressroststufen aus dem rotec Lagerprogramm
Normstufen werden in den gängigen Abmessungen in größeren Mengen gelagert und sind deshalb sofort verfügbar. Jede aufgeführte Größe ist direkt mit dem passenden Artikel im rotec Profishop verknüpft. Preis und aktuelle Verfügbarkeit finden Sie beim jeweiligen Shopartikel.
- Feuerverzinkte Pressroststufen
- Maschenweiten 31 × 31 mm und 31 × 9 mm
- Sicherheitsantrittskante und gelochte Seitenplatten
- Weitere Abmessungen als Maßanfertigung
Lagerprogramm
Normstufen in sofort verfügbaren Lagergrößen
Die aufgeführten Pressroststufen werden in größeren Mengen gelagert und sind deshalb sofort verfügbar. Vor der Bestellung müssen Stufenbreite, Auftrittstiefe und Lochabstand der Seitenplatten zur vorhandenen Treppenkonstruktion passen.
Rosthöhe 25 mm, Maschenweite 31 × 31 mm
Tragstab 25 × 2 mm, feuerverzinkte Pressroststufen mit Sicherheitsantrittskante.
Bei Bedarf seitlich scrollen.
| Format L × A | Lochabstand C | Artikelnummer | PREIS/BESTELLUNG |
|---|---|---|---|
| 500 × 195 mm | 100 mm | 21500 | Preis / Bestellung ↗ |
| 600 × 195 mm | 100 mm | 21501 | Preis / Bestellung ↗ |
| 600 × 240 mm | 120 mm | 21502 | Preis / Bestellung ↗ |
| 600 × 270 mm | 150 mm | 21503 | Preis / Bestellung ↗ |
| 700 × 195 mm | 100 mm | 21505 | Preis / Bestellung ↗ |
| 700 × 240 mm | 120 mm | 21506 | Preis / Bestellung ↗ |
| 800 × 195 mm | 100 mm | 21507 | Preis / Bestellung ↗ |
| 800 × 240 mm | 120 mm | 21508 | Preis / Bestellung ↗ |
| 800 × 270 mm | 150 mm | 21533 | Preis / Bestellung ↗ |
| 800 × 305 mm | 180 mm | 21534 | Preis / Bestellung ↗ |
| 900 × 240 mm | 120 mm | 21512 | Preis / Bestellung ↗ |
| 900 × 270 mm | 150 mm | 21535 | Preis / Bestellung ↗ |
Rosthöhe 30 mm, Maschenweite 31 × 31 mm
Tragstab 30 × 2 mm für Normstufen mit 1000 mm Stufenbreite.
Bei Bedarf seitlich scrollen.
| Format L × A | Lochabstand C | Artikelnummer | PREIS/BESTELLUNG |
|---|---|---|---|
| 1000 × 240 mm | 120 mm | 21514 | Preis / Bestellung ↗ |
| 1000 × 270 mm | 150 mm | 21536 | Preis / Bestellung ↗ |
| 1000 × 305 mm | 180 mm | 21537 | Preis / Bestellung ↗ |
Rosthöhe 40 mm, Maschenweite 31 × 31 mm
Tragstab 40 × 2 mm für Stufenbreiten von 1100 und 1200 mm.
Bei Bedarf seitlich scrollen.
| Format L × A | Lochabstand C | Artikelnummer | PREIS/BESTELLUNG |
|---|---|---|---|
| 1100 × 240 mm | 120 mm | 21518 | Preis / Bestellung ↗ |
| 1100 × 270 mm | 150 mm | 21538 | Preis / Bestellung ↗ |
| 1100 × 305 mm | 180 mm | 21539 | Preis / Bestellung ↗ |
| 1200 × 240 mm | 120 mm | 21522 | Preis / Bestellung ↗ |
| 1200 × 270 mm | 150 mm | 21548 | Preis / Bestellung ↗ |
| 1200 × 305 mm | 180 mm | 21549 | Preis / Bestellung ↗ |
Engmaschige Normstufen, Maschenweite 31 × 9 mm
Pressroststufen mit Tragstab 25 × 2 mm bei 800 mm Breite sowie 30 × 2 mm bei 1000 mm Breite.
Bei Bedarf seitlich scrollen.
| Format L × A | Lochabstand C | Artikelnummer | PREIS/BESTELLUNG |
|---|---|---|---|
| 800 × 240 mm | 120 mm | 21550 | Preis / Bestellung ↗ |
| 800 × 270 mm | 150 mm | 21551 | Preis / Bestellung ↗ |
| 800 × 305 mm | 180 mm | 21552 | Preis / Bestellung ↗ |
| 1000 × 240 mm | 120 mm | 21553 | Preis / Bestellung ↗ |
| 1000 × 270 mm | 150 mm | 21554 | Preis / Bestellung ↗ |
| 1000 × 305 mm | 180 mm | 21555 | Preis / Bestellung ↗ |
Technische Zeichnung der Seitenplatte
Die Darstellung folgt der Bemaßungslogik des technischen Herstellerkatalogs. Jede Seitenplatte besitzt eine Rundbohrung Ø 13 mm und ein Langloch 32 × 13 mm. Maß C bezeichnet den Lochabstand. Die Darstellung ist schematisch und nicht maßstäblich.
Bei Bedarf seitlich scrollen.
Bohrbild nach Stufenbreite A
| A | B | C | D |
|---|---|---|---|
| 195 | 35 | 100 | 60 |
| 240 | 35 | 120 | 85 |
| 270 | 35 | 150 | 85 |
| 305 | 35 | 180 | 90 |
Bei Bedarf seitlich scrollen.
Höhenmaße nach Rosthöhe
| Rosthöhe | E | F |
|---|---|---|
| 25 bis 40 | 70 | 55 |
| 50 | 80 | 65 |
| 60 | 90 | 75 |
| 70 | 100 | 85 |
Normstufen auswählen und bestellen
Normstufen anfragenNutzen Sie den Link in der jeweiligen Tabellenzeile für Preis und Bestellung. Sondermaße und weitere Ausführungen können Sie direkt anfragen.
Richtig bestellen
Drei Angaben entscheiden über die passende Gitterroststufe
Bei einer Bestellung müssen Breite, Auftrittstiefe und Wangenanschluss eindeutig zusammenpassen. Eine Treppenzeichnung verhindert Verwechslungen.
Planungsschritte anzeigen
Laufbreite
Gewünschte Länge der Stufe zwischen den Treppenwangen eindeutig angeben und mit der vorhandenen Konstruktion abgleichen.
Stufenbreite A
Maß der Seitenplatte von der hinteren Kante bis zur Sicherheitsantrittskante angeben.
Seitenplatten und Bohrbild
Lochabstand C, Rundbohrung Ø 13 mm und Langloch 32 × 13 mm müssen zur linken und rechten Treppenwange passen.
Produkt verstehen
Wie ist eine Pressroststufe aufgebaut?
Eine Pressroststufe besteht aus Tragstäben und glatten, eingepressten Querstäben. Hinzu kommen eine Sicherheitsantrittskante sowie seitliche Platten zur Befestigung an den Treppenwangen.
Bei der Auswahl müssen Stufenbreite, Auftrittstiefe, Tragstabrichtung, Tragstababmessung, Maschenweite und Bohrbild gemeinsam betrachtet werden.
Für Treppen mit erhöhten Anforderungen an Rutschhemmung und geringe Durchsicht stehen passende Sicherheitsstufen mit O2 Lochung zur Verfügung. Sie besitzen eine bestätigte Rutschhemmung R13/V10 und werden ebenfalls über seitliche Anschraublaschen mit den Treppenwangen verbunden.
Auswahlhilfe
Normstufe oder Maßstufe richtig auswählen
Für häufige Treppengeometrien ist eine lagernde Normstufe meist die schnellste Lösung. Sobald Abmessung, Bohrbild oder Ausführung abweichen, wird die Stufe passend zur Konstruktion gefertigt.
Bei Bedarf seitlich scrollen.
| Ausführung | Geeignet für | Festzulegen | Verfügbarkeit |
|---|---|---|---|
| Normstufe | Treppen mit passenden Standardabmessungen | Format, Rosthöhe, Maschenweite und Artikelnummer | Aufgeführte Größen in der Regel sofort verfügbar |
| Maßstufe | Neue Treppen und abweichende Wangenkonstruktionen | Länge, Tiefe, Tragstab, Masche, Seitenplatten und Bohrbild | Projektbezogene Fertigung |
| Trapez und Sonderstufe | Spindeltreppen, Wendeltreppen und besondere Geometrien | Kontur, Innenmaß, Außenmaß, Winkel und Befestigung | Fertigung nach freigegebener Zeichnung |
Eine Normbezeichnung ersetzt nicht die Maßprüfung. Besonders Laufbreite, Stufenbreite A und Lochabstand C müssen zur Treppenwange passen.
Bauteile verstehen
Sicherheitsantrittskante und Seitenplatten richtig einordnen
Die Vorderkante und die beiden Seitenplatten gehören zur funktionsgerechten Gitterroststufe. Das Bohrbild verbindet die Stufe mit der vorhandenen Treppenkonstruktion.
Bei Bedarf seitlich scrollen.
| Bauteil | Aufgabe | Bei der Bestellung beachten |
|---|---|---|
| Sicherheitsantrittskante | Profilierte und optisch deutlich erkennbare Vorderkante | Ist bei den aufgeführten Normstufen enthalten. Eine Ausführung ohne Antrittskante ist als Sonderanfertigung zu klären. |
| Rundbohrung | Fester Anschlusspunkt an der Treppenwange | Bei Normstufen Ø 13 mm. Position und Schraubendurchmesser mit der Konstruktion abgleichen. |
| Langloch | Erleichtert das Ausrichten der Stufe bei der Montage | Bei Normstufen 32 × 13 mm. Lage und Verstellweg vor der Bestellung prüfen. |
| Lochabstand C | Abstand zwischen Rundbohrung und Langloch | Muss zur Stufenbreite A und zur Bohrung der Treppenwange passen. |
| Höhenmaße E und F | Ordnen die Seitenplatte der Rosthöhe zu | Ändern sich mit der Tragstabhöhe und sind in der technischen Zeichnung angegeben. |
Für Maßstufen können Seitenplatte und Bohrbild projektbezogen ausgeführt werden. Grundlage sollte eine eindeutige Treppenzeichnung sein.
Trittfläche auswählen
Maschenweite und Rutschhemmung an die Nutzung anpassen
Die Maschenweite beeinflusst die offene Fläche und die Nutzungseigenschaften. Bei Nässe, Schmutz oder gleitfördernden Stoffen ist zusätzlich eine rutschhemmende Ausführung zu prüfen.
Bei Bedarf seitlich scrollen.
| Ausführung | Typische Verwendung | Wichtiger Hinweis |
|---|---|---|
| Maschenweite 31 × 31 mm | Gängige Normstufe für viele Industrie und Außentreppen | Abmessung, Belastung und Nutzung müssen zur Treppenkonstruktion passen. |
| Maschenweite 31 × 9 mm | Engmaschige Ausführung für besondere Anforderungen | Die kleinere Maschenöffnung ersetzt keine projektbezogene Sicherheitsprüfung. |
| Rutschhemmende Ausführung | Bereiche mit Nässe, Schmutz, Öl oder erhöhtem Sicherheitsbedarf | Geforderte Rutschhemmung und Umgebungsbedingungen bereits in der Anfrage nennen. |
| Edelstahl | Korrosiv beanspruchte oder hygienisch sensible Bereiche | Werkstoff, Oberfläche und Umgebungsbedingungen projektbezogen festlegen. |
Treppe als System
Nicht nur die einzelne Stufe betrachten
Eine passende Gitterroststufe ist nur ein Teil der sicheren Treppe. Treppengeometrie, Wangen, Podeste und Geländer müssen als Gesamtkonstruktion geplant werden.
Bei Bedarf seitlich scrollen.
| Planungspunkt | Zu klären | Warum das wichtig ist |
|---|---|---|
| Treppengeometrie | Steigung, Auftritt, Neigung und nutzbare Laufbreite | Alle Stufen müssen ein gleichmäßiges und sicheres Begehen ermöglichen. |
| Tragkonstruktion | Wangenabstand, Auflagerung, Bohrbild und Befestigung | Die Seitenplatten müssen eindeutig und spannungsfrei angeschlossen werden können. |
| Nutzung und Belastung | Personenverkehr, Wartungszugang, Innen oder außen | Daraus ergeben sich Anforderungen an Abmessung, Tragfähigkeit und Oberfläche. |
| Podeste und Geländer | Übergänge, Absturzsicherung und Zugangswege | Die gesamte Treppenanlage muss den für das Projekt geltenden Regeln entsprechen. |
Die Bemessung und Freigabe der gesamten Treppenanlage liegt beim verantwortlichen Planer. Maßgebend sind die aktuellen Regeln und die konkrete Einbausituation.
Ausführungen
Gitterroststufen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Lagerstufen und Normstufen
Gängige Pressroststufen für viele Stahltreppenkonstruktionen. Die Verfügbarkeit wird anhand von Abmessung, Bohrbild und Stückzahl geprüft.
Engmaschige Pressroststufen
Kleinere Maschenöffnungen für besondere Anforderungen an Nutzung und Durchfallschutz.
Rutschhemmende Pressroststufen
Zusätzliche Profilierung für Nässe, Schmutz oder erhöhte Sicherheitsanforderungen.

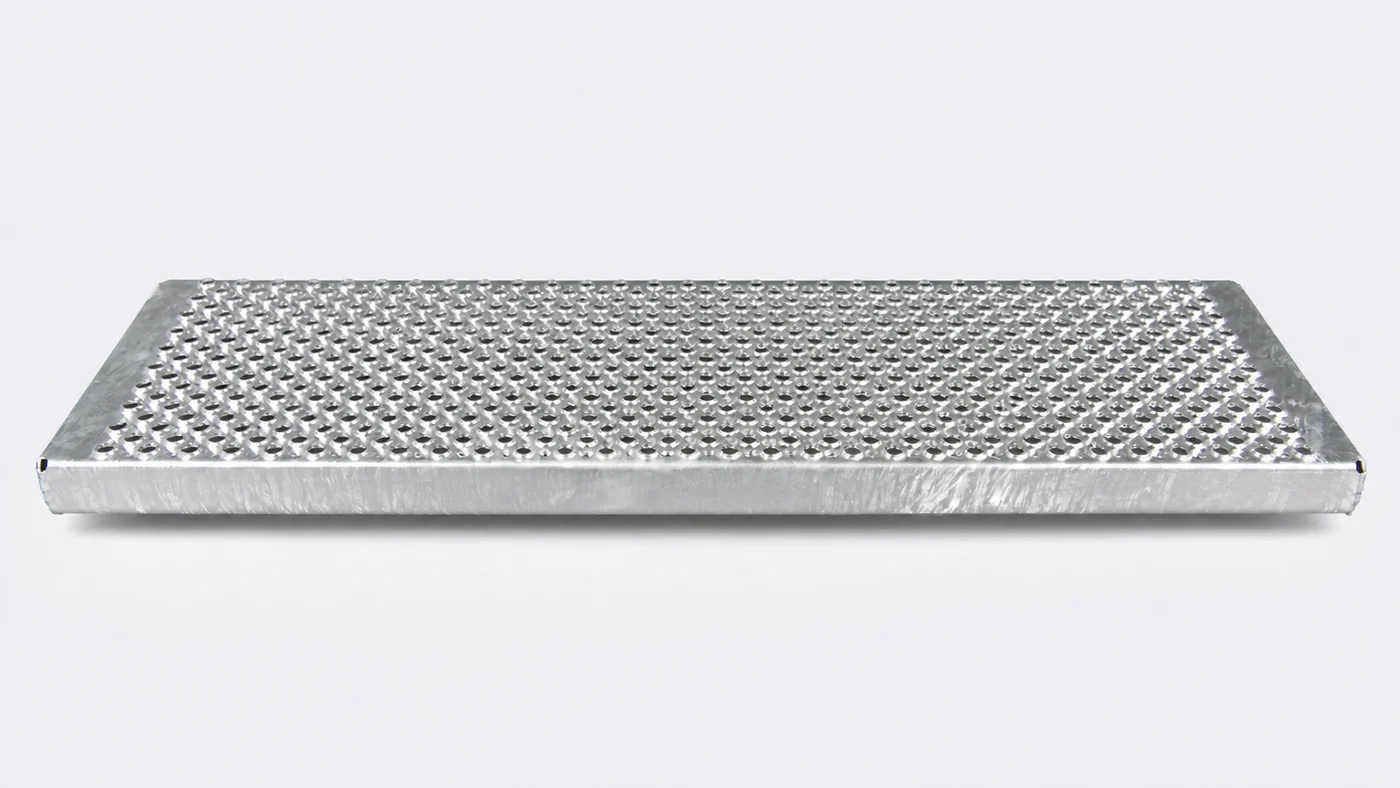

O2 Sicherheitsstufen
Passende Stufen mit geringer Durchsicht und bestätigter Rutschhemmung R13/V10 für anspruchsvolle Treppenanlagen.
Tränenblechstufen
Geschlossene Stahlstufen in Normgrößen mit Artikelnummern für EXC1 und EXC2 sowie projektbezogene Sonderausführungen.
Pressroststufen nach Maß
Individuelle Breiten, Tiefen und Bohrbilder passend zur Konstruktion.
Spindelstufen zum Anschweißen
Projektbezogene Geometrien für Spindel- und Wendeltreppen. Keine Lagerware, Fertigung nach Bestelleingang und technischer Freigabe.
Technische Orientierung
Technische Angaben zu Gitterroststufen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Normstufen | Ausführung nach DIN 24531 |
|---|---|
| Gängige Tiefen | 195, 240, 270 und 305 mm im Standardprogramm |
| Tragstabhöhen | 25, 30 oder 40 mm bei gängigen Pressroststufen |
| Tragstabstärke | Typisch 2 mm im Standardprogramm |
| Maschenweiten | Zum Beispiel 31 × 31 mm oder 31 × 9 mm |
| Oberfläche | Feuerverzinkt nach DIN EN ISO 1461 im gängigen Standardprogramm |
| Antrittskante | Gelochte Sicherheitsantrittskante, ohne Antrittskante als Sonderausführung zu klären |
| Seitenplatten | Rundbohrung und Langloch bei Normstufen, Maßbohrbilder projektbezogen |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Treppengeometrie
Laufbreite, Stufenbreite A, Steigung, Auftritt und Abstand der Treppenwangen
- 2Wangenanschluss
Seitenplatten, Lochabstand C, Rundbohrung und Langloch eindeutig abgleichen
- 3Nutzung und Belastung
Personenverkehr, Innen oder außen, Verschmutzung, Nässe und erforderliche Rutschhemmung
- 4Ausführung
Normstufe mit Artikelnummer oder Maßstufe mit Tragstab, Masche, Werkstoff und Oberfläche
- 5Unterlagen
Treppenzeichnung, Stückzahl und gewünschter Liefertermin
Einsatzbereiche
Typische Anwendungen für Gitterroststufen
Industrietreppen
Zugänge zu Anlagen, Bühnen und Wartungsebenen
Fluchttreppen
Pressroststufen oder O2 Sicherheitsstufen passend zu Witterung, Rutschhemmung und gewünschter Durchsicht
Maschinenbau
Treppen und Aufstiege an technischen Anlagen
Gebäudetechnik
Zugänge zu Dächern und Technikzentralen
Spindeltreppen
Trapez und Sonderstufen für besondere Geometrien
Häufige Fragen
Antworten zu Gitterroststufen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist eine Pressroststufe?
Bei einer Pressroststufe werden glatte Querstäbe unter hohem Druck in die Tragstäbe eingepresst. Zur vollständigen Stufe gehören außerdem eine Sicherheitsantrittskante und seitliche Befestigungsplatten.
Was sind Lagerstufen und Normstufen?
Lagerstufen und Normstufen sind Pressroststufen in festgelegten, häufig benötigten Abmessungen. rotec führt die aufgeführten Größen im Lagerprogramm. Die aktuelle Verfügbarkeit der gewünschten Ausführung und Stückzahl entnehmen Sie dem Shopangebot oder klären sie mit rotec.
Entsprechen die Normstufen einer Norm?
Die aufgeführten Normstufen entsprechen DIN 24531. Trotzdem müssen ihre Abmessungen und das Bohrbild zur konkreten Treppenkonstruktion passen.
Sind Normstufen ohne Prüfung einsetzbar?
Nein. Auch bei einer Normstufe müssen Laufbreite, Stufenbreite A, Seitenplatten und Bohrbild zur vorhandenen Treppenkonstruktion passen.
Wie werden Laufbreite und Stufenbreite unterschieden?
Die Laufbreite bezeichnet die Länge der Stufe zwischen den Treppenwangen. Die Stufenbreite A verläuft von der hinteren Kante bis zur vorderen Sicherheitsantrittskante.
Welcher Lochabstand C gehört zu welcher Stufenbreite A?
Bei A 195 mm beträgt C 100 mm. Bei A 240 mm sind es 120 mm, bei A 270 mm sind es 150 mm und bei A 305 mm sind es 180 mm.
Welche Maschenweiten sind üblich?
Im Lagerprogramm sind Normstufen mit Maschenweite 31 × 31 mm sowie ausgewählte engmaschige Ausführungen mit 31 × 9 mm verfügbar.
Wann ist eine O2 Sicherheitsstufe sinnvoll?
Eine O2 Sicherheitsstufe kann bei geforderter Rutschhemmung R13/V10, geringer gewünschter Durchsicht oder witterungsbeanspruchten Fluchttreppen sinnvoll sein. Die konkrete Ausführung und die gesamte Treppenanlage werden projektbezogen geprüft.
Sind Pressroststufen nach Maß möglich?
Ja. Laufbreite, Stufenbreite, Tragstab, Maschenweite, Seitenplatten, Bohrbild und besondere Geometrien können projektbezogen ausgeführt werden.
Gibt es Gitterroststufen aus Edelstahl?
Ja. Edelstahl und weitere besondere Ausführungen sind projektbezogen möglich. Werkstoff, Oberfläche und Einsatzbedingungen müssen in der Anfrage eindeutig angegeben werden.
Kann eine Stufe ohne Sicherheitsantrittskante gefertigt werden?
Ja, als projektbezogene Sonderausführung. Bei den aufgeführten Normstufen gehört die gelochte Sicherheitsantrittskante zur Standardausführung.
Wann wird eine zusätzliche Rutschhemmung benötigt?
Sie ist insbesondere bei Nässe, Eis, Öl, Fett oder erhöhtem Schmutzeintrag zu prüfen.
Warum ist das Bohrbild wichtig?
Das Bohrbild verbindet die Seitenplatten mit den Treppenwangen. Lochabstand C, Rundbohrung Ø 13 mm und Langloch 32 × 13 mm müssen deshalb zur Konstruktion passen.
Was muss bei der gesamten Treppe geprüft werden?
Neben den Stufen sind Treppengeometrie, Tragkonstruktion, Wangen, Befestigung, Podeste, Geländer, Belastung und die für das Projekt geltenden Regeln zu berücksichtigen.
Welche Angaben werden für eine Anfrage benötigt?
Erforderlich sind Laufbreite, Stufenbreite A, Wangenabstand, Bohrbild, Stückzahl, Oberfläche, Nutzung und möglichst eine Treppenzeichnung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Persönlicher Kontakt
Ihre Ansprechpartner für Gitterroste
Gitterroste
Astrid Püschel
Telefon030 789039-15E-Maila.pueschel@rotec-berlin.deGitterroste
Marcello Canu
Telefon030 789039-47E-Mailm.canu@rotec-berlin.deBeratung und Anfrage
Benötigen Sie Gitterroststufen für Ihr Projekt?
Übermitteln Sie uns Einsatzbereich, Abmessungen, Belastung und Stückzahl. Gemeinsam klären wir die geeignete Ausführung.
