5 mm nach oben und 8 mm nach unten geprägte Öffnungen
Blechprofilrost Rund N
Blechprofilrost Rund N mit kleiner Öffnung und guter Begehbarkeit
Rund N besitzt kleine, abwechselnd nach oben und unten geprägte Rundöffnungen. Dadurch entsteht eine rutschhemmende und vergleichsweise kleinteilsichere Lauffläche für industrielle Laufwege, Podeste und Abdeckungen.
- Kleine Rundöffnungen mit etwa 9 Prozent freiem Querschnitt
- Dokumentierte Rutschhemmung R10 mit Verdrängungsraum V10
- Standardabmessungen sowie projektbezogene Zuschnitte
Werkstoff und Abmessungen im Shop
Im Shop finden Sie die angebotenen Werkstoffe, Größen und Zuschnitte mit aktuellen Preisen. Lieferinformation und Versand stehen beim jeweiligen Angebot. Sonderausführungen können Sie anfragen.
Begrenzter Durchfall von Kleinteilen bei vorhandener Luftdurchlässigkeit
Dokumentierte Rutschhemmung mit Verdrängungsraum
Seitliche Lochungen ermöglichen die Verschraubung benachbarter Elemente
rotec Profishop
Große Auswahl an Rund N-Rosten im Onlineshop
Im rotec Profishop finden Sie Rund N 08 Blechprofilroste aus Stahl DD11 roh, feuerverzinktem Stahl DD11 und Aluminium EN AW-5754. Vergleichen Sie die angebotenen Ausführungen und wählen Sie den passenden Rost für Ihr Projekt.
Passende Treppenstufen
Rund N-Treppenstufen im rotec Profishop
Wählen Sie die passende Stufenausführung aus feuerverzinktem Stahl. Auftrittstiefe, Stufenlänge, Preise und Lieferzeiten finden Sie direkt im Shop.
Weitere Stufengrößen auf Anfrage.
Werkstoffe im Shop
Die angebotenen Profilmaße und Längen unterscheiden sich je nach Werkstoff und Artikel.
Bei Bedarf seitlich scrollen.
| Werkstoff | Ausführung im Profishop |
|---|---|
| Stahl | Roh |
| Stahl | Feuerverzinkt |
| Aluminium | Standardlängen und Zuschnitte |
Richtig bestellen
Rund N sicher und wirtschaftlich auswählen
Für die Bestellung müssen nicht nur Länge und Breite, sondern auch Belastung, Spannrichtung, Unterkonstruktion und Werkstoff zusammenpassen.
Planungsschritte anzeigen
Nutzung prüfen
Laufweg, Podest, Abdeckung oder Bedienfläche sowie Innen oder Außen festlegen.
Last und Spannweite nennen
Flächenlast, Einzellast, freie Spannweite und Auflagerbreite angeben.
Ausführung bestimmen
Werkstoff, Abmessungen, Zuschnitte, Randlochung und Befestigung auswählen.
Produkt verstehen

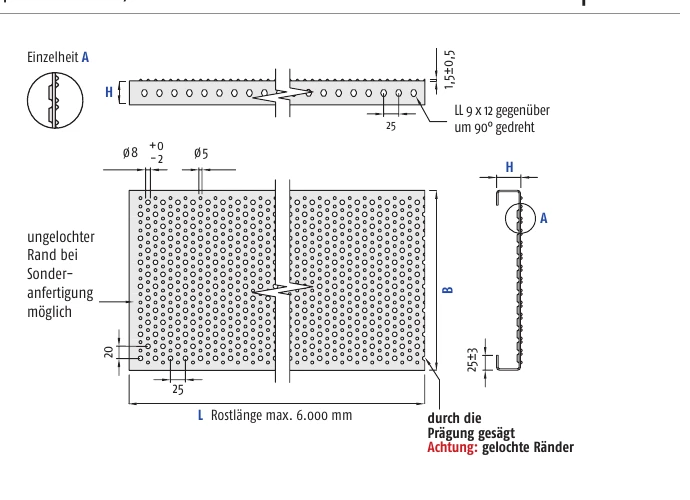

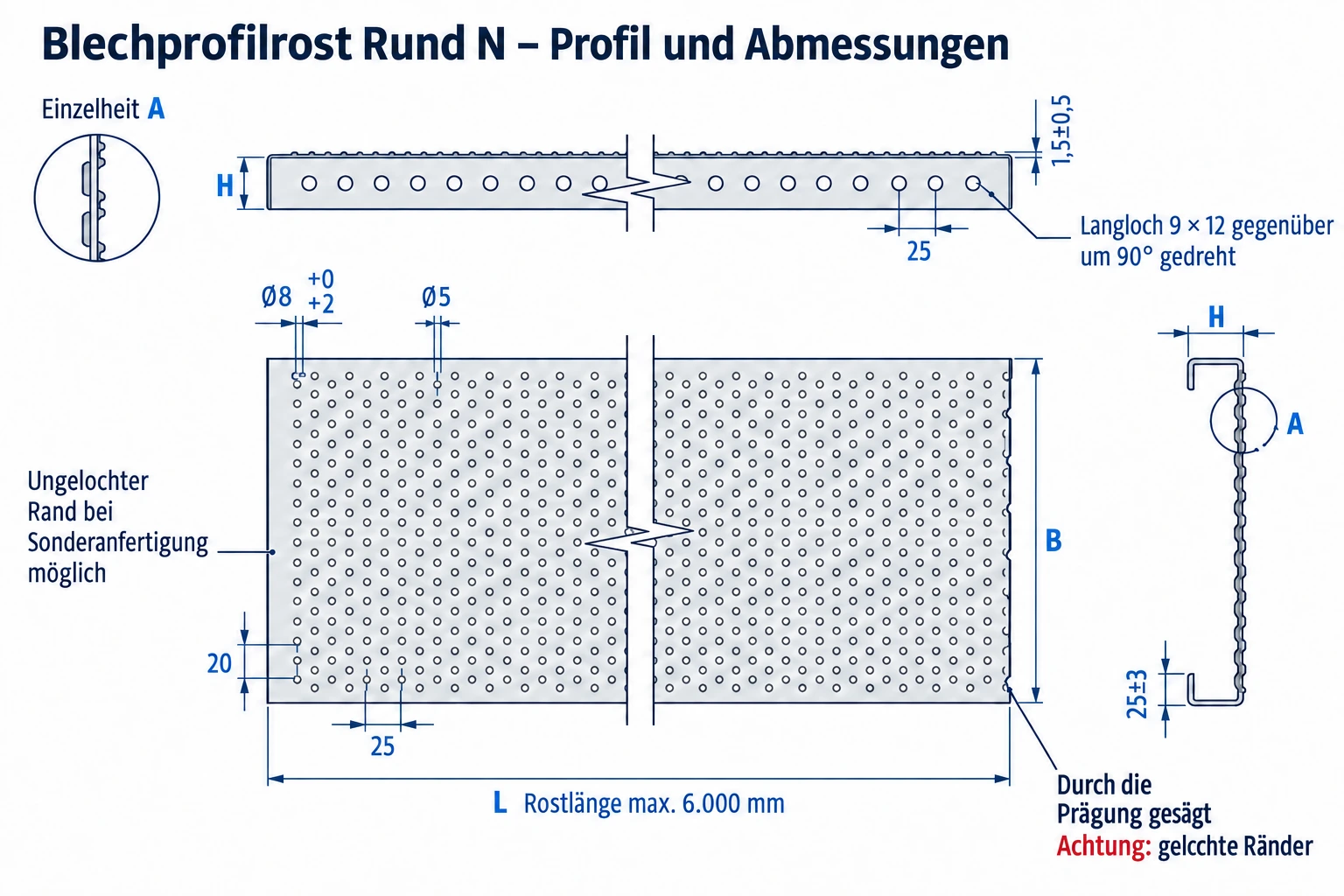

Wie ist Blechprofilrost Rund N aufgebaut?
Rund N wird aus einem Blechband mit kleinen Rundöffnungen geformt. Die Öffnungen besitzen nach oben 5 mm und nach unten 8 mm Durchmesser. Dadurch entsteht eine griffige Oberfläche, ohne dass große Öffnungen in der Lauffläche entstehen.
Die seitlich abgekantete C Profil Kontur trägt in Längsrichtung. Deshalb müssen Profilrichtung, freie Spannweite und Auflagerung bereits bei der Planung eindeutig festgelegt werden.
Mit etwa 9 Prozent freiem Querschnitt ist Rund N weniger offen als Rund S oder Stabil. Das ist vorteilhaft, wenn kleine Gegenstände möglichst nicht durchfallen sollen und dennoch eine gewisse Luftdurchlässigkeit gewünscht wird.
Auswahlhilfe
Wann ist Rund N die passende Profilierung?
Die kleine Öffnung ist ein wichtiges Auswahlmerkmal. Für stark verschmutzte oder sehr nasse Bereiche können offenere Profile geeigneter sein.
Bei Bedarf seitlich scrollen.
| Anforderung | Einordnung Rund N | Planungshinweis |
|---|---|---|
| Kleinteilschutz | Durch die 8 mm Öffnungen gut geeignet | Art und Größe möglicher Kleinteile prüfen |
| Begehbarkeit | Gleichmäßige Trittfläche mit R10 und V10 | Aktuellen Produktnachweis für die Ausführung bestätigen |
| Luftdurchlass | Mit etwa 9 Prozent freiem Querschnitt begrenzt offen | Erforderlichen Lüftungsquerschnitt berechnen |
| Drainage | Für geringe Flüssigkeitsmengen geeignet | Bei hoher Wasser oder Schmutzbelastung offenere Profile vergleichen |
| Rollverkehr | Kleine Öffnungen können für geeignete Rollen günstig sein | Radlast, Raddurchmesser und Kontaktfläche prüfen |
Die Eignung ergibt sich immer aus der gesamten Konstruktion. Befahrbare Flächen und hohe Einzellasten benötigen eine gesonderte technische Prüfung.
Montage und Befestigung
Passende Befestigungen für Rotec-Rund N
Befestigungsblech, C-Clip ohne Scheibe oder Distanzstück: Bilder, Artikelnummern und Montagehinweise helfen bei der Auswahl für Ihre Unterkonstruktion.
Passende Befestigungen ansehenAusführungen
Blechprofilrost Rund N passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Stahl roh
Für Konstruktionen mit nachfolgend festgelegter Oberflächenbehandlung.
Stahl, feuerverzinkt
Robuste Ausführung für viele industrielle Innen- und Außenbereiche.
Edelstahl
Für korrosiv beanspruchte oder besonders reinigungsintensive Umgebungen.
Aluminium
Gewichtsreduzierte Ausführung für geeignete Konstruktionen und Anwendungen.
Zuschnitte
Projektbezogene Längen und Breiten innerhalb der technischen Fertigungsgrenzen.
Verbundene Flächen
Seitlich verschraubte Elemente für zusammenhängende Plattformen und Laufwege.
Technische Orientierung
Technische Angaben zu Blechprofilrost Rund N
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Technisches Datenblatt herunterladen (PDF)Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Oberfläche | Nach oben und unten geprägte Rundöffnungen in versetzten Reihen |
|---|---|
| Öffnungsdurchmesser | 5 mm nach oben und 8 mm nach unten |
| Prägehöhe | etwa 1,5 mm |
| Freier Querschnitt | etwa 9 Prozent |
| Rutschhemmung | R10 mit Verdrängungsraum V10 für dokumentierte Ausführungen |
| Bauweise | Längstragendes C Profil |
| Werkstoffe | Stahl roh, Stahl feuerverzinkt, Edelstahl 1.4571 und Aluminium |
| Standard Profilhöhe | 40 mm im derzeit dokumentierten Programm |
| Befestigung | Abgestimmt auf Profil, Unterkonstruktion und Zugänglichkeit |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Einsatzbereich
Nutzung, Innen oder Außen, Feuchtigkeit, Schmutz und Korrosionsbeanspruchung beschreiben.
- 2Abmessungen
Länge in Spannrichtung, Breite, Profilhöhe, Stückzahl und erforderliche Zuschnitte nennen.
- 3Belastung
Flächenlast, Einzellast, Radlast, freie Spannweite und Auflagerbreite angeben.
Belastungswerte im Datenblatt Rund N - 4Werkstoff
Stahl roh, feuerverzinkter Stahl, Edelstahl oder Aluminium auswählen.
- 5Montage
Unterkonstruktion, Randlochung, seitliche Verbindung und Befestigung festlegen.
Befestigungen für Blechprofilroste auswählen
Einsatzbereiche
Typische Anwendungen für Blechprofilrost Rund N
Laufstege
Begehbare Wege in Produktionsanlagen und technischen Bereichen.
Wartungsstege und Laufstege planenPodeste
Arbeits und Bedienflächen mit kleiner offener Profilierung.
Abdeckungen
Luftdurchlässige Flächen mit vermindertem Durchfall kleiner Gegenstände.
Maschinenbau
Tritt und Bedienflächen an Maschinen und Anlagen.
Innenbereiche
Rutschhemmende Flächen mit begrenztem Bedarf an Drainage.
Technische Plattformen
Verbundene Elemente für größere Lauf und Arbeitsflächen.
Referenzen und Fachbeiträge
Technische Unterlagen zu Rund N
Das rotec Datenblatt als PDF enthält Zeichnungen, Abmessungen, Gewichte und Belastungswerte zum Öffnen und Herunterladen.
Fachbeiträge anzeigen
Technisches Datenblatt Rund N
Werkstoffe, Profilhöhen, Massen, Gleichlasten, Einzellasten, Punktlasten und Querschnittswerte in gut lesbaren Tabellen.
Technisches Datenblatt öffnenHäufige Fragen
Antworten zu Blechprofilrost Rund N
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Blechprofilrost Rund N?
Rund N ist ein längstragender Blechprofilrost mit kleinen, nach oben und unten geprägten Rundöffnungen und seitlich abgekanteter C Profil Kontur.
Wie groß sind die Öffnungen?
Die nach oben geprägten Öffnungen besitzen 5 mm, die nach unten geprägten Öffnungen 8 mm Durchmesser.
Wie hoch ist der freie Querschnitt?
Der freie Querschnitt beträgt etwa 9 Prozent.
Welche Rutschhemmung erreicht Rund N?
Für feuerverzinkten Stahl, Edelstahl und Aluminium sind R10 und Verdrängungsraum V10 dokumentiert. Maßgebend bleibt der aktuelle Produktnachweis.
Ist Rund N für Kleinteile geeignet?
Die kleinen Öffnungen vermindern den Durchfall kleiner Gegenstände. Ob die Öffnungsgröße für das konkrete Bauteil ausreicht, muss jedoch geprüft werden.
Kann Rund N im Außenbereich eingesetzt werden?
Ja, sofern Werkstoff, Korrosionsschutz, Drainage und Rutschhemmung zur Umgebung passen. Bei großen Schmutz oder Wassermengen kann ein offeneres Profil geeigneter sein.
Sind Zuschnitte möglich?
Im Profishop können Sie die beim jeweiligen Rund N Rost angebotenen Standardlängen und Zuschnittlängen auswählen. Abweichende Längen, Breiten und Bearbeitungen werden innerhalb der technischen Fertigungsgrenzen projektbezogen abgestimmt.
Welche Werkstoffe sind verfügbar?
Die Werkstoffauswahl im Shop ist für Stahl roh, Stahl feuerverzinkt, Aluminium verlinkt. Die angebotenen Größen und aktuelle Verfügbarkeit prüfen Sie beim jeweiligen Artikel. Weitere Werkstoffe oder abweichende Ausführungen klären Sie bitte mit rotec.
Wie verläuft die Spannrichtung?
Die tragende Richtung verläuft entlang des C Profils. Sie muss in der Zeichnung eindeutig gekennzeichnet werden.
Wie werden benachbarte Roste verbunden?
Seitliche Randlochungen ermöglichen die Verschraubung benachbarter Profile zu einer zusammenhängenden Fläche.
Gibt es Rund N auch als Treppenstufe?
Ja. Dokumentiert sind feuerverzinkte Rund N Stufen mit stirnseitigen Abkantungen und seitlichen Befestigungslöchern. Vor der Bestellung müssen Stufenbreite, Auftrittstiefe, Lochabstand und Treppenwange zusammenpassen.
Erhöht die Verschraubung die Belastbarkeit?
Der Querverbund kann die Lastverteilung verbessern. Maßgebend sind jedoch nur geprüfte Belastungswerte oder eine Berechnung für die tatsächlich ausgeführte Konstruktion.
Ist Rund N befahrbar?
Eine Befahrbarkeit darf nur nach Prüfung von Radlast, Kontaktfläche, Profilhöhe, Stützweite, Auflagerung und Verbindung freigegeben werden.
Wo kann ich Rund N Roste bestellen?
Die verlinkte Shopübersicht führt zu den angebotenen Rund N Rosten. Wählen Sie Werkstoff und Abmessungen beim passenden Artikel und prüfen Sie dort Preis und aktuelle Verfügbarkeit.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Einsatzbereich, Maße, Spannrichtung, Lasten, Auflagerung, Werkstoff, Befestigung, Stückzahl und möglichst eine Zeichnung.
Welche Befestigungen passen zu Rund N?
Die profilbezogene Befestigungsseite zeigt die zugeordneten Befestigungsmittel mit Bildern, Artikelnummern und Montagehinweisen. Wählen Sie die Befestigung passend zur Unterkonstruktion und Einbausituation.
Wo finde ich das technische Datenblatt?
Das technische Datenblatt enthält die Angaben zur Auswahl und Planung des Profils. Beachten Sie bei Belastungswerten die jeweilige Spannweite, Auflagerung und Ausführung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
