Profilierte Oberflächen für sicheren Stand
Blechprofilroste
Blechprofilroste für sichere Laufwege, Podeste und Treppen
Blechprofilroste bilden rutschhemmende Flächen für Laufwege, Podeste und Treppen. Welches Profil passt, hängt von Nutzung, Belastung und dem Abstand zwischen den Auflagern ab. Vergleichen Sie die Profile oder beschreiben Sie Ihr Projekt in einer Anfrage.
- Rutschhemmende, profilierte Trittflächen
- Projektbezogene Zuschnitte innerhalb der Fertigungsgrenzen
- Stahl, Edelstahl oder Aluminium je nach Profil
C Profil Bauweise mit hoher Tragfähigkeit bei geringem Eigengewicht
Zuschnitte innerhalb der Fertigungsgrenzen des gewählten Profils

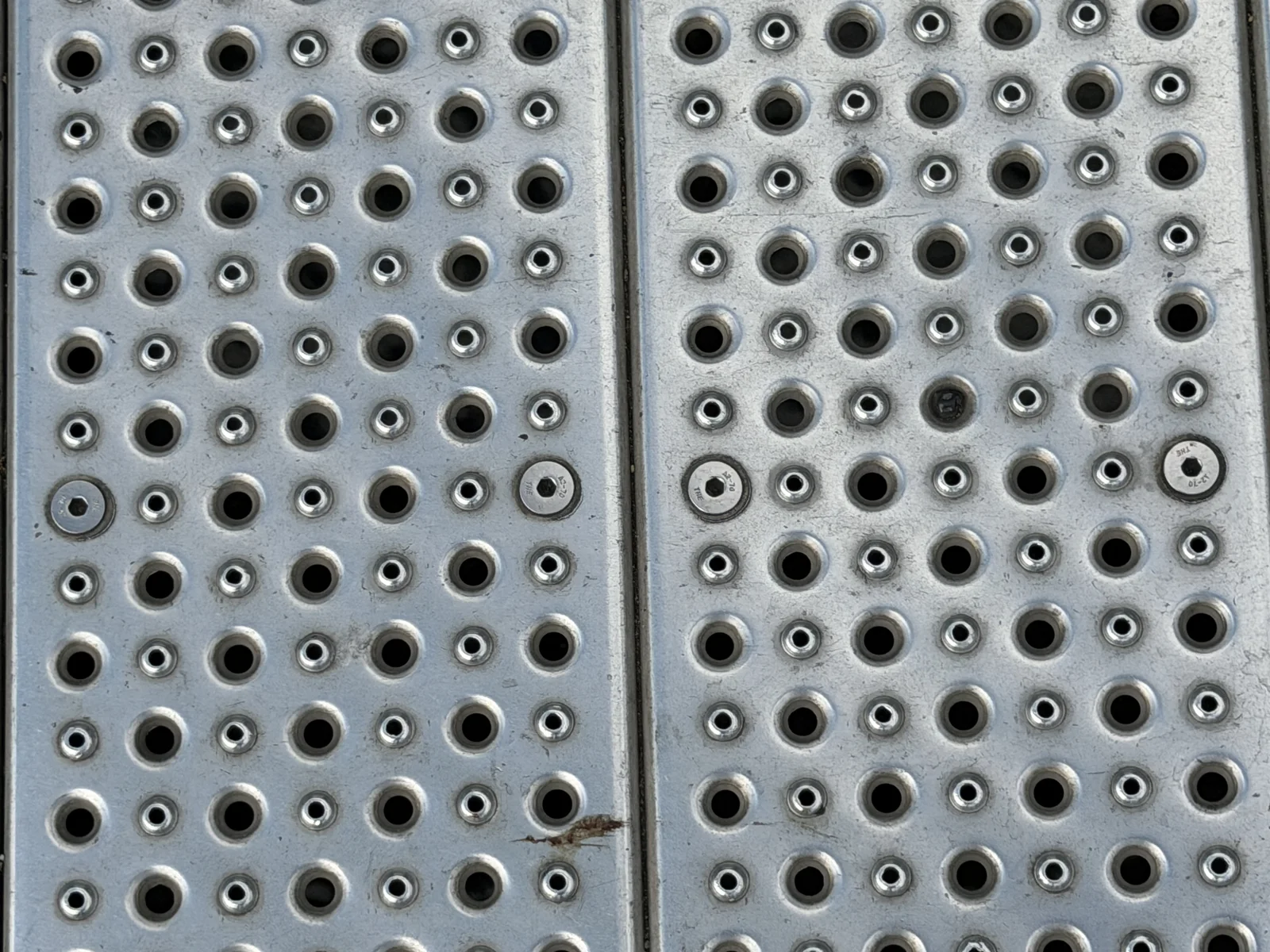

Randlochungen ermöglichen die Verschraubung benachbarter Rostelemente
Bestätigte Profile
Fünf Profile im direkten Vergleich
Rund N, Rund S, Stabil, Rotec-Kegel und Rotec-Rund K / Special 8-8 unterscheiden sich vor allem durch freien Querschnitt, Drainage und geprüfte Rutschhemmung. Die konkrete Einstufung hängt von Profil und Werkstoff ab.
Profilübersicht Blechprofilroste
Wählen Sie ein Profil: „Details und Planung“ führt zu technischen Angaben, Befestigungen und Downloads. Unter „Preise und Auswahl im Shop“ finden Sie Werkstoffe, Maße und Zuschnittlängen.
Rotec-Kegel
Barfuß begehbare Noppenoberfläche, Drainagelochung optional
- Freier Querschnitt
- geschlossen ohne Zusatzlochung
- Rutschhemmung
- R10 bis R11, je nach Werkstoff und Noppenhöhe
- Werkstoffe
- Stahl, verzinkter Stahl, Edelstahl, Aluminium

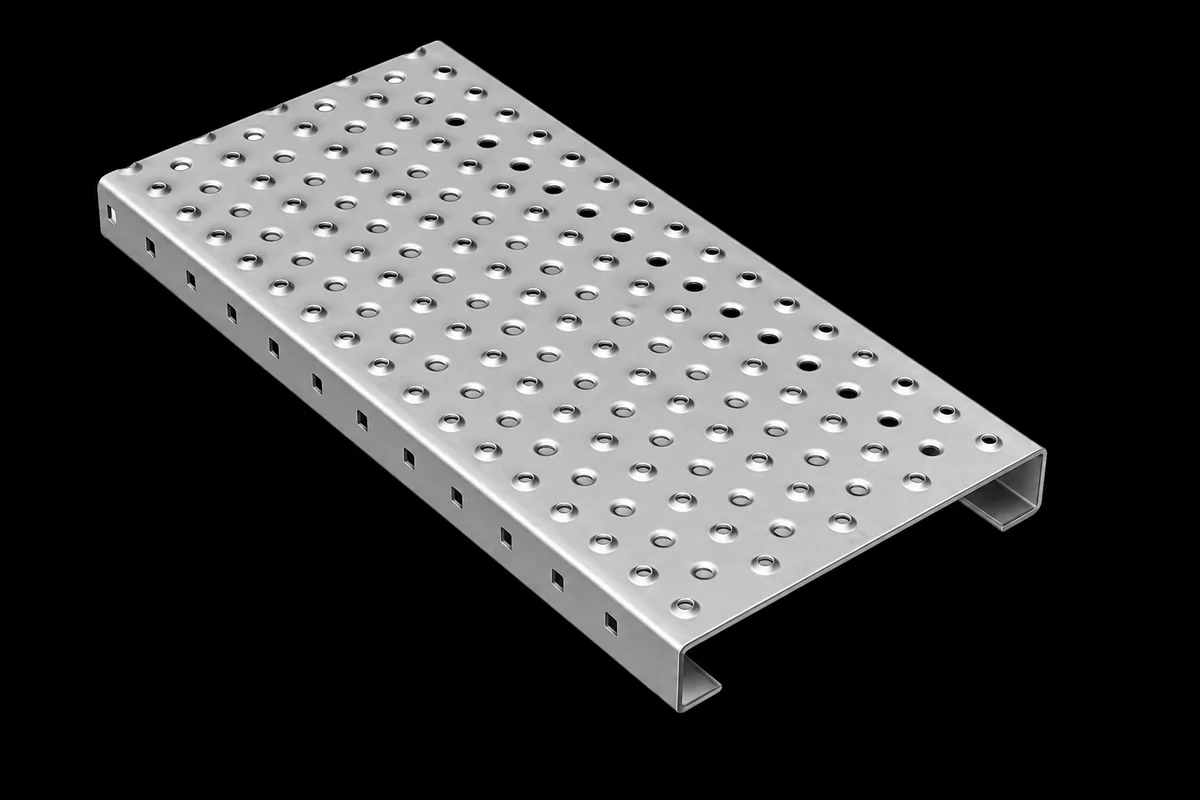

Rotec-Rund K / Special 8-8
8-mm-Lochreihen, geringe Drainage
- Freier Querschnitt
- etwa 6 %
- Rutschhemmung
- R11/V10 bei DD11 feuerverzinkt
- Werkstoffe
- Stahl, verzinkter Stahl, Edelstahl, Aluminium

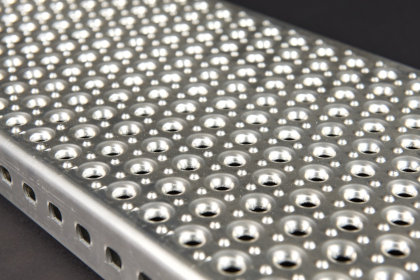

Rund N
Kleine nach oben geprägte Öffnungen, mäßige Drainage
- Freier Querschnitt
- etwa 9 %
- Rutschhemmung
- R10 bis R11, werkstoffabhängig
- Werkstoffe
- Stahl, verzinkter Stahl, Edelstahl, Aluminium

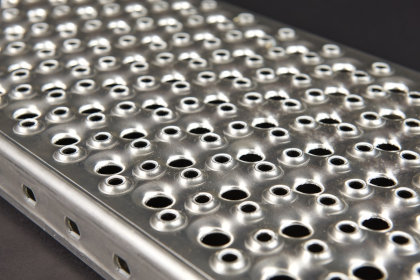

Rund S
Nach oben und unten geprägte Rundöffnungen, gute Drainage
- Freier Querschnitt
- etwa 19 %
- Rutschhemmung
- R11 bis R13, werkstoffabhängig
- Werkstoffe
- Stahl, verzinkter Stahl, Edelstahl, Aluminium

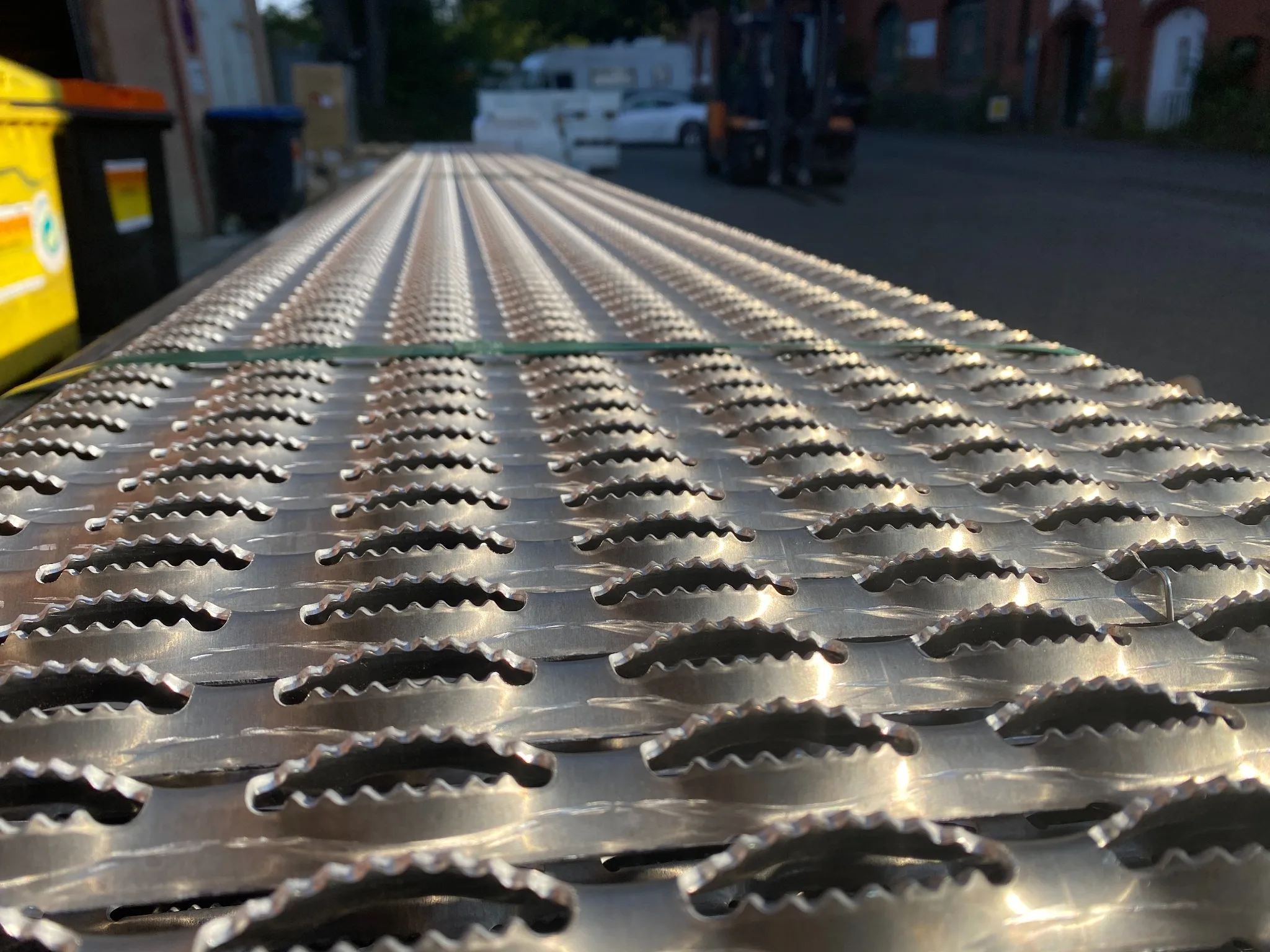

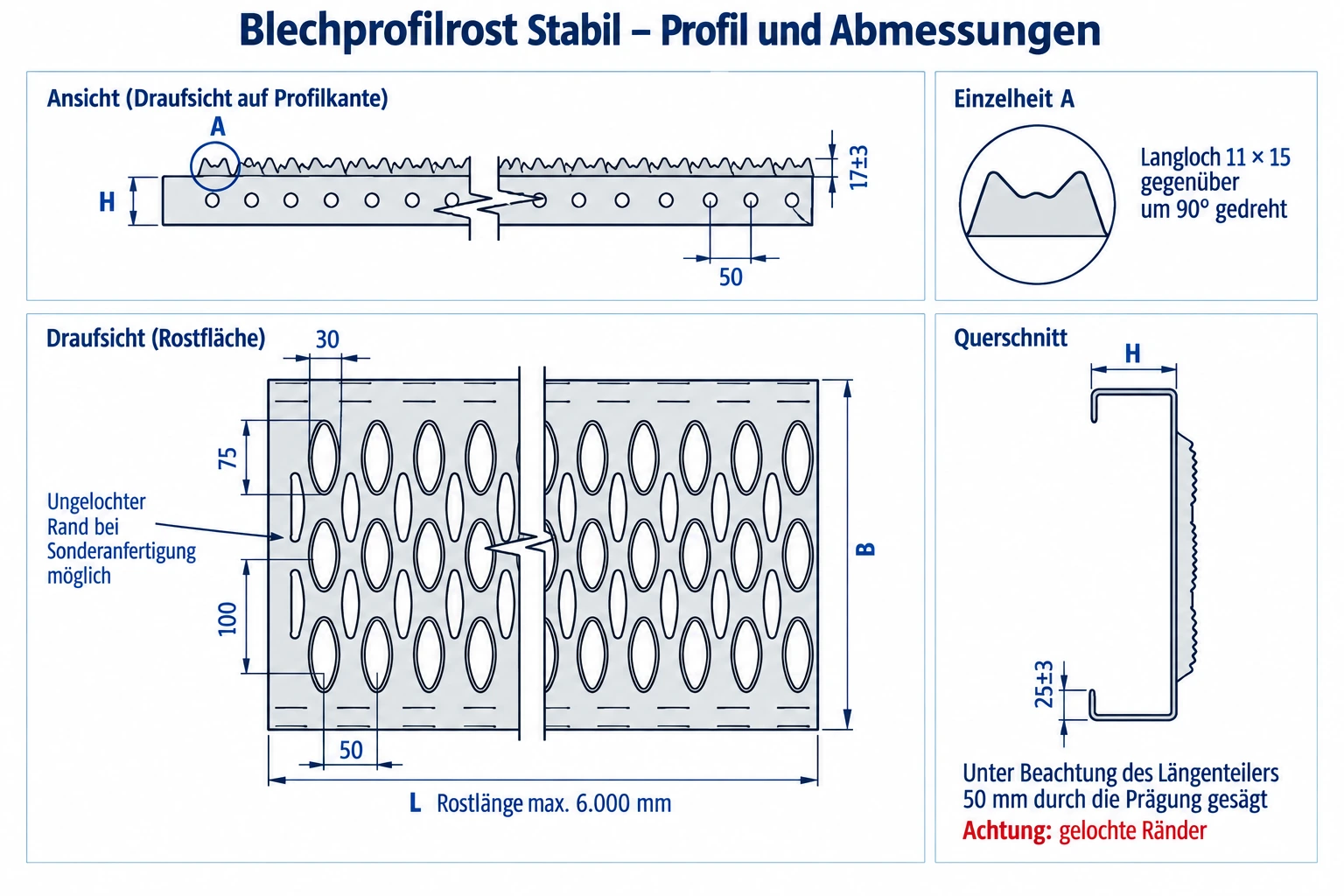

Stabil
Große gezahnte, olivenförmige Öffnungen, sehr gute Drainage
- Freier Querschnitt
- etwa 50 %
- Rutschhemmung
- bis R13/V10, Nachweis der Ausführung beachten
- Werkstoffe
- Stahl, verzinkter Stahl, Edelstahl, Aluminium
Übersicht verfügbarer Profilroste im Online-Shop
Profilroste im Online-Shop ansehenEntdecken Sie unsere Auswahl an Blechprofilrosten in unterschiedlichen Profilen, Werkstoffen und Abmessungen. Wählen Sie beim jeweiligen Artikel die passende Ausführung und die angebotene Lager- oder Zuschnittlänge. Aktuelle Preise und Lieferzeiten finden Sie direkt im Shop. Für weitere Zuschnittmaße und Sonderausführungen beraten wir Sie gerne.
Richtig bestellen
Welcher Blechprofilrost passt zu Ihrem Einsatzbereich?
Nicht der Profilname, sondern die technische Aufgabe entscheidet. Für eine sichere Vorauswahl müssen Umgebung, Last und gewünschte Flächenfunktion zusammenpassen.
Planungsschritte anzeigen
Umgebung und Nutzung
Nässe, Öl, Schmutz, Innen oder Außen sowie Fußgänger, Wagen oder Fahrzeuge festlegen.
Belastung und Spannweite
Lastart, freie Spannweite, Profilrichtung, Auflagerbreite und zulässige Durchbiegung bestimmen.
Trittfläche und Werkstoff
Rutschhemmung, freier Querschnitt, Drainage, Material und Oberflächenschutz auswählen.
Produkt verstehen
Wie ist ein Blechprofilrost aufgebaut?
Blechprofilroste werden aus geformten Blechbändern hergestellt. Die meist C förmige Profilgeometrie trägt in Längsrichtung. Öffnungen und Prägungen bestimmen Griffigkeit, Flüssigkeitsabfluss, Lichtdurchlass und Schmutzdurchgang.
Die Roste können innerhalb der Fertigungsgrenzen des gewählten Profils passend zugeschnitten werden. Dadurch lassen sich Laufwege, Podeste und Arbeitsbühnen projektbezogen auslegen.
Blechprofilroste sind grundsätzlich rutschhemmend. Wie stark die Rutschhemmung ausfällt und welcher Verdrängungsraum erreicht wird, hängt von der geprüften Kombination aus Profil und Werkstoff ab.
Auswahlhilfe
Flächenfunktion nach Einsatz auswählen
Diese Übersicht führt vom Problem zur passenden Oberflächenart. Das konkrete Profil wird anschließend anhand der Projektangaben festgelegt.
Bei Bedarf seitlich scrollen.
| Anforderung | Geeignetes Flächenprinzip | Vorteil | Zusätzlich prüfen |
|---|---|---|---|
| Nässe und Schmutz | Offen oder stark drainierend | Flüssigkeiten und Schmutz können ablaufen | Freier Querschnitt, Rutschhemmung, Kleinteilschutz |
| Sichtschutz oder geschlossene Fläche | Geschlossen oder weitgehend geschlossen | Weniger Durchsicht und Durchfall | Entwässerung und Reinigbarkeit |
| Sehr hohe Rutschhemmung | Scharf profilierte, geprüfte Oberfläche | Sicherer Stand in belasteten Bereichen | R Klasse und gegebenenfalls V Klasse der konkreten Ausführung |
| Wagen und kleine Rollen | Rollfreundliche Profilierung | Ruhigeres Überfahren | Radlast, Kontaktfläche und Stützweite |
| Fassade | Offenes oder optisch definiertes Profil | Licht, Luft und metallische Gestaltung | Windlast, Befestigung und Korrosionsschutz |
Die endgültige Auswahl erfolgt projektbezogen. Besonders bei konzentrierten Lasten und befahrbaren Flächen ist eine technische Prüfung erforderlich.
Rutschhemmung
R Klasse und Verdrängungsraum richtig einordnen
Die R Klasse beschreibt die Rutschhemmung bei der Prüfung mit beschuhten Füßen. Der Verdrängungsraum V kennzeichnet den Raum, in den gleitfördernde Stoffe ausweichen können.
Bei Bedarf seitlich scrollen.
| Kriterium | Bedeutung | Für die Anfrage |
|---|---|---|
| R Klasse | Je höher die Klasse, desto größer der geprüfte Neigungswinkel | Geforderte Klasse und Einsatzbereich nennen |
| V Klasse | Zusätzlicher Verdrängungsraum unter der Gehebene | Bei Öl, Fett, Spänen oder starken Verschmutzungen angeben |
| Produktnachweis | Einstufung gilt für die geprüfte Profil und Werkstoffkombination | Nicht pauschal vom Profilnamen ableiten |
Bis R13 ist je nach bestätigter Ausführung möglich. Maßgebend ist immer der aktuelle Prüf- oder Produktnachweis.
Belastung
Last und freie Spannweite gemeinsam betrachten
Die Tragfähigkeit ergibt sich nicht allein aus der Profilhöhe. Entscheidend sind Belastungsart, freie Spannweite, Profilrichtung, Auflager und zulässige Durchbiegung.
Bei Bedarf seitlich scrollen.
| Angabe | Warum wichtig | Beispiel |
|---|---|---|
| Flächenlast | Wirkt verteilt auf die Fläche | Personen oder gleichmäßig verteiltes Lagergut |
| Einzellast | Wirkt konzentriert auf einer begrenzten Fläche | Fuß, Stütze, Rad oder Rollenlast |
| Freie Spannweite | Abstand zwischen den tragenden Auflagern | Lichtes Maß der Unterkonstruktion |
| Auflagerbreite | Beeinflusst Einleitung und Befestigung der Last | Träger oder Winkelauflager |
Befahrbare Flächen, hohe Einzellasten und Sonderkonstruktionen müssen vor der Bestellung rechnerisch geprüft werden.
Werkstoffe
Material und Oberfläche passend zur Umgebung
Korrosion, Hygiene, Gewicht, Temperatur und Optik bestimmen den geeigneten Werkstoff.
Bei Bedarf seitlich scrollen.
| Ausführung | Typischer Vorteil | Planungshinweis |
|---|---|---|
| Stahl, roh | Geeignet für eine nachfolgende Oberflächenbehandlung | Korrosionsschutz festlegen |
| Verzinkter Stahl | Robuster Schutz für viele Innen- und Außenbereiche | Umgebung und Nutzungsdauer prüfen |
| Edelstahl | Hohe Korrosionsbeständigkeit und gute Reinigbarkeit | Werkstoffgüte passend zum Medium wählen |
| Aluminium | Geringes Gewicht und natürliche Korrosionsbeständigkeit | Last, Kontaktkorrosion und Oberfläche beachten |
Montage
Befestigung, Randlochung und Unterkonstruktion
Blechprofilroste müssen gegen Verschieben und Abheben gesichert werden. Die Aufkantungen besitzen in der Regel Randlochungen. Darüber lassen sich benachbarte Roste zu einer zusammenhängenden Plattformfläche verschrauben.
Bei Bedarf seitlich scrollen.
| Punkt | Zu klären | Ziel |
|---|---|---|
| Befestiger | Passendes Klemmen oder Schraubsystem | Sichere und möglichst wartungsfreundliche Montage |
| Randlochung | Lochbild und Verschraubung benachbarter Aufkantungen | Stabiler Querverbund und gleichmäßige Plattformfläche |
| Plattenstoß | Lage über oder zwischen den Auflagern | Tragfähiger, sauberer Übergang |
| Unterkonstruktion | Auflagerabstand, Breite und Werkstoff | Sichere Lastabtragung |
| Demontage | Zugang zu Leitungen oder Maschinen | Gezielt lösbare Felder vorsehen |
Die seitliche Verschraubung kann die Lastverteilung und die Belastbarkeit der Gesamtfläche verbessern. Belastungswerte dürfen jedoch nur aus den Tabellen oder einer projektbezogenen Berechnung für die tatsächlich verschraubte Ausführung übernommen werden.
Ausführungen
Blechprofilroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Rotec-Kegel
Geschlossene Fläche mit Noppen; optionale Drainagelochung.
Rotec-Rund K / Special 8-8
Gerade 8-mm-Lochreihen für rollfreundlich geplante Flächen.
Rund N
Kleine Öffnungen für gut begehbare Flächen mit begrenztem Durchfall von Kleinteilen.
Rund S
Gute Drainage, begrenzte Durchsicht und hohe Rutschhemmung je nach Werkstoff.
Stabil
Sehr offenes Profil für starke Drainage und anspruchsvolle Außenbereiche.

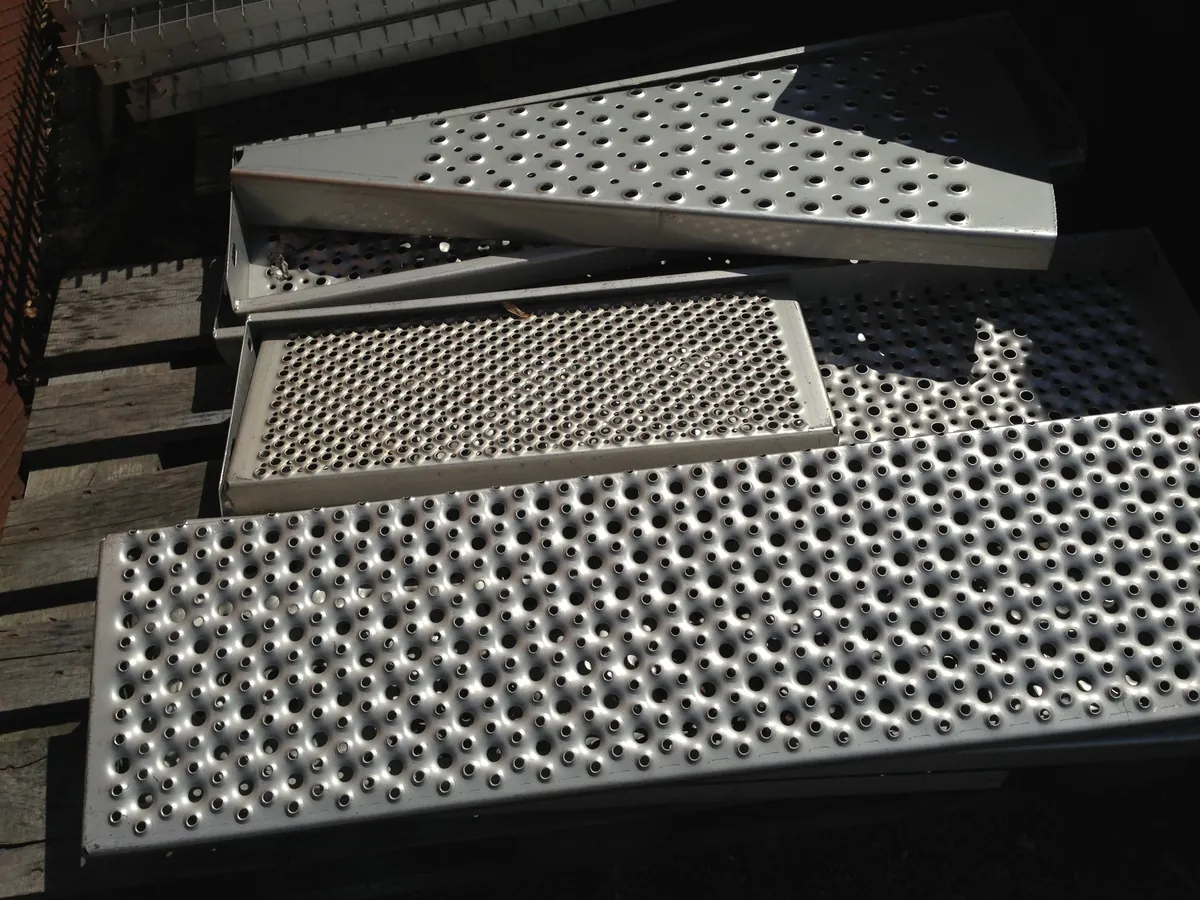

Blechprofilroststufen
Rutschhemmende Stufen in Rund N, Rund S und Stabil.
Laufstege und Podeste
Längstragende Elemente für Arbeitsflächen, Wartungswege und Bühnen.
Befestigung und Verbinder
Abgestimmte Bauteile für Auflager, Plattenstöße und den seitlichen Querverbund.
Technische Orientierung
Technische Angaben zu Blechprofilroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauweise | Längstragende, meist C förmige Blechprofile |
|---|---|
| Profile | Rund N, Rund S, Stabil, Rotec-Kegel und Rotec-Rund K / Special 8-8 |
| Freier Querschnitt | Je nach Profil geschlossen oder etwa 6 %, 9 %, 19 % oder 50 % |
| Rutschhemmung | Je nach Profil und Werkstoff bis R13, Nachweis beachten |
| Werkstoffe | Stahl, verzinkter Stahl, Edelstahl oder Aluminium |
| Zuschnitte | Projektbezogene Längen und Breiten innerhalb der profilspezifischen Fertigungsgrenzen |
| Belastung | Nach Profilhöhe, Lastart, freier Spannweite, Auflagerung, Querverbund und Durchbiegung |
| Randlochung | Zur seitlichen Verschraubung benachbarter Rostelemente |
| Befestigung | Abgestimmt auf Profil, Unterkonstruktion und gewünschte Demontierbarkeit |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Einsatzbereich
Innen oder Außen, Nässe, Öl, Schmutz, Hygiene und gewünschte Nutzung
- 2Abmessungen
Länge in Spannrichtung, Profilbreite, Zuschnitte, Flächengröße und Stückzahl
- 3Belastung
Flächenlast, Einzellast, Radlast, freie Spannweite, Auflagerbreite und geplanter Querverbund
- 4Trittfläche
Rutschhemmung, Verdrängungsraum, freier Querschnitt und Drainage
- 5Werkstoff
Stahl, verzinkter Stahl, Edelstahl oder Aluminium sowie gewünschte Oberfläche
- 6Montage
Unterkonstruktion, Befestigung, Randlochung, Plattenstöße, Ausschnitte und Zeichnung
Einsatzbereiche
Typische Anwendungen für Blechprofilroste
Industriebühnen
Sichere Lauf und Arbeitsflächen in Produktionsanlagen

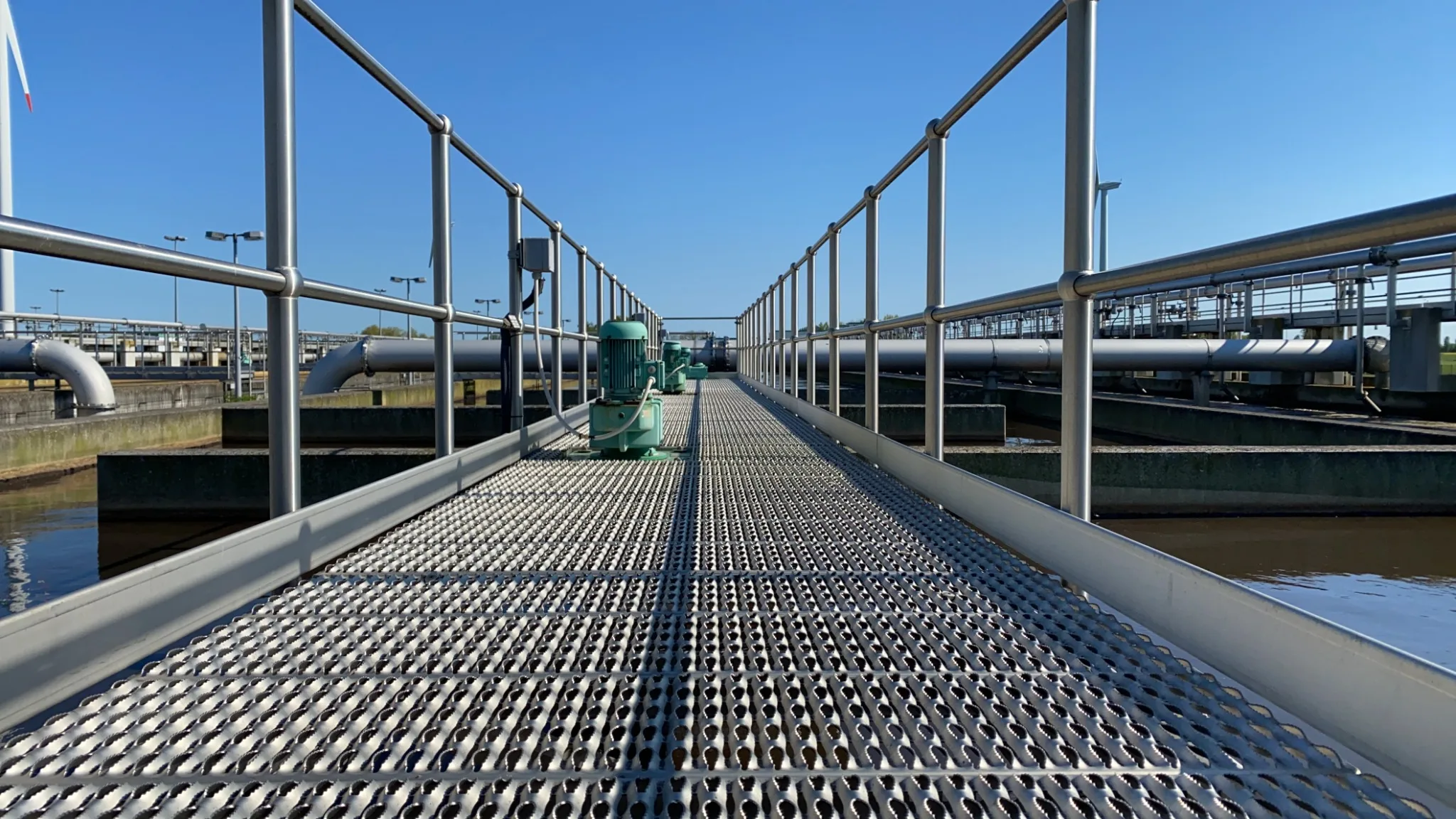

Laufstege und Wartungswege
Zugänge zu Maschinen, Behältern und technischen Anlagen
Treppen und Podeste
Rutschhemmende Auftritte und Zwischenebenen
Rampen und Ladebereiche
Profilierte Flächen für anspruchsvolle Verkehrswege
Maschinen und Fahrzeugbau
Leichte, belastbare Tritt und Bedienflächen
Fassaden
Luftdurchlässige Metallflächen mit technischer und gestalterischer Funktion
Häufige Fragen
Antworten zu Blechprofilroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was unterscheidet Blechprofilroste von klassischen Gitterrosten?
Blechprofilroste werden aus geformten und geprägten Blechen hergestellt. Klassische Gitterroste bestehen aus Tragstäben und Füllstäben.
Sind Blechprofilroste immer rutschhemmend?
Ja. Die Profilierung erzeugt eine rutschhemmende Trittfläche. Die konkrete R Klasse hängt von Profil und Werkstoff ab.
Welche Rutschhemmung ist möglich?
Je nach bestätigter Profil und Werkstoffkombination sind Ausführungen bis R13 möglich. Maßgebend ist der aktuelle Nachweis.
Was bedeutet V10?
V10 bezeichnet einen geprüften Verdrängungsraum von mindestens 10 Kubikzentimetern je Quadratdezimeter. Er kann bei Öl, Fett oder starken Verschmutzungen wichtig sein.
Was bedeutet freier Querschnitt?
Er beschreibt den offenen Anteil der Fläche. Ein höherer Wert verbessert meist Licht, Luft, Drainage und Schmutzdurchgang.
Sind Zuschnitte von Blechprofilrosten möglich?
Ja. Länge und Breite können innerhalb der Fertigungsgrenzen des gewählten Profils projektbezogen festgelegt werden.
Welche Werkstoffe sind möglich?
Je nach Profil sind Stahl, verzinkter Stahl, Edelstahl und Aluminium möglich.
Wie verläuft die Spannrichtung?
Die Profilrichtung ist die tragende Längsrichtung. Sie muss in Zeichnung und Bestellung eindeutig angegeben werden.
Wie wird die Tragfähigkeit bestimmt?
Aus Profilgeometrie, Werkstoff, freier Spannweite, Auflagerung, Lastart und zulässiger Durchbiegung.
Sind Blechprofilroste befahrbar?
Nur wenn Profil, Stützweite, Radlast und Kontaktfläche dafür rechnerisch geprüft wurden. Eine allgemeine Freigabe allein nach Profilname ist nicht möglich.
Wie werden benachbarte Blechprofilroste verbunden?
Die Aufkantungen besitzen in der Regel Randlochungen. Über diese Lochungen werden benachbarte Elemente seitlich miteinander verschraubt. So entsteht eine zusammenhängende und stabil verbundene Plattformfläche.
Erhöht die seitliche Verschraubung die Belastbarkeit?
Der Querverbund kann die Lastverteilung und damit die Belastbarkeit der Gesamtfläche verbessern. Maßgebend sind jedoch ausschließlich die Belastungswerte oder Berechnungen für die tatsächlich eingesetzte und verschraubte Ausführung.
Sind Maßanfertigungen möglich?
Ja. Abmessungen, Ausschnitte und Bearbeitungen werden innerhalb der Fertigungsgrenzen des gewählten Profils projektbezogen festgelegt.
Welche Angaben werden für ein Angebot benötigt?
Einsatzbereich, Profil oder Flächenfunktion, Maße, Spannrichtung, freie Spannweite, Belastung, Werkstoff, Oberfläche, Befestigung, Stückzahl und möglichst eine Zeichnung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
