Hohe geprüfte Rutschhemmung und großer Verdrängungsraum
Blechprofilrost Stabil
Blechprofilrost Stabil für anspruchsvolle Laufwege und Plattformen
Das Profil Stabil bietet eine stark rutschhemmende, offene Trittfläche für Bereiche mit Nässe, Schmutz, Schnee oder Matsch. Der große freie Querschnitt unterstützt eine schnelle Drainage.
- Rutschhemmung R13 und Verdrängungsraum V10
- Etwa 50 Prozent freier Querschnitt
- Zuschnitte aus Stahl, Edelstahl und Aluminium
Werkstoff und Abmessungen im Shop
Im Shop finden Sie die angebotenen Werkstoffe, Größen und Zuschnitte mit aktuellen Preisen. Lieferinformation und Versand stehen beim jeweiligen Angebot. Sonderausführungen können Sie anfragen.
Sehr gute Ableitung von Flüssigkeiten und Schmutz
Eine Kugel ab 15 mm kann nicht durch die Öffnung fallen
Zuschnitte, Profilhöhe und Befestigung passend zur Konstruktion

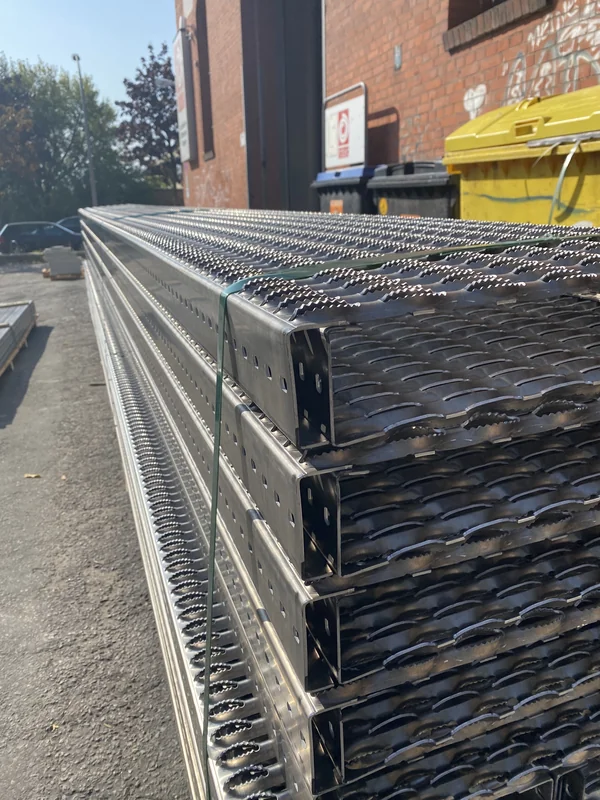

rotec Profishop
Große Auswahl an Stabilrosten im Onlineshop
Wählen Sie Werkstoff, Profilbreite, Profilhöhe und Materialstärke passend zu Ihrem Projekt. Stabilroste lassen sich im Shop auch mit den angebotenen Zuschnittlängen konfigurieren. Preise und Lieferzeiten finden Sie direkt beim jeweiligen Artikel.

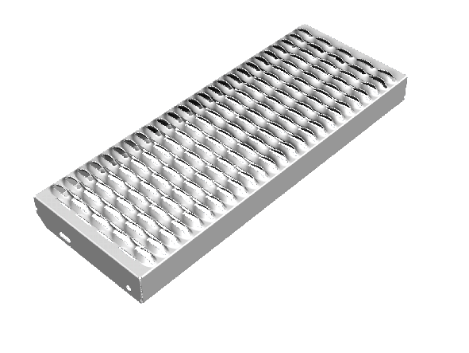

Passende Lagerstufen
Stabil-Treppenstufen im rotec Profishop
Wählen Sie feuerverzinkten Stahl oder Edelstahl 1.4404. Auftrittstiefe, Stufenlänge, Preise und Lieferzeiten finden Sie direkt im Shop.
Weitere Stufengrößen auf Anfrage.
Werkstoffe im Shop
Diese Werkstoffe sind im aktuellen Shopsortiment aufgeführt. Die angebotenen Profilmaße und Längen unterscheiden sich je nach Artikel.
Bei Bedarf seitlich scrollen.
| Werkstoff | Ausführung im Profishop |
|---|---|
| Stahl DD11 | Roh |
| Stahl DD11 | Feuerverzinkt |
| Edelstahl 1.4301 | Verschiedene Profilabmessungen |
| Edelstahl 1.4404 | Verschiedene Profilabmessungen |
| Aluminium EN AW-5754 | Verschiedene Profilabmessungen |
Richtig bestellen
Blechprofilrost Stabil richtig planen
Für eine sichere Auslegung müssen Einsatzumgebung, Belastung und konstruktiver Einbau gemeinsam betrachtet werden.
Planungsschritte anzeigen
Einsatz prüfen
Nässe, Schnee, Matsch, Öl, Schmutz und die vorgesehene Nutzung der Fläche angeben.
Lasten festlegen
Flächenlast, Einzellast, Radlast, freie Spannweite und Auflagerbreite bestimmen.
Ausführung definieren
Zuschnitt, Werkstoff, Blechdicke, Profilhöhe, Randlochung und Befestigung festlegen.
Produkt verstehen
Was zeichnet das Profil Stabil aus?
Die Oberfläche besteht aus 45 mm langen, nach oben gerichteten olivenförmigen Öffnungen mit gezahntem Rand. Die Prägung ist etwa 9 mm hoch und sorgt sowohl für einen sicheren Stand als auch für eine hohe Quersteifigkeit der Rostoberfläche.
Mit einem freien Querschnitt von etwa 50 Prozent können Wasser, Schnee, Matsch und Schmutz gut durch die Fläche ablaufen. Gleichzeitig verhindert die 15 mm Sperre, dass eine Kugel mit mindestens 15 mm Durchmesser durchfallen kann.
Zuschnitte sind innerhalb der Fertigungsgrenzen möglich. Dadurch lässt sich das Profil für Laufstege, Podeste, Wartungsbühnen und technische Zugänge projektbezogen auslegen. Stabilroste mit einer Breite von 500 mm werden außerdem häufig als sichere Laufflächen auf Tankfahrzeugen eingesetzt.
Auswahlhilfe
Werkstoffe und Blechdicken im Vergleich
Die folgenden Angaben beschreiben das bestätigte technische Fertigungsprogramm. Die konkrete Lieferbarkeit wird vor der Bestellung geprüft.
Bei Bedarf seitlich scrollen.
| Werkstoff | Blechdicken | Rutschhemmung | Planungshinweis |
|---|---|---|---|
| Stahl roh | 1,5 / 2,0 / 2,5 / 3,0 mm | Nach Oberflächenbehandlung prüfen | Korrosionsschutz festlegen |
| Stahl, feuerverzinkt | 1,5 / 2,0 / 2,5 / 3,0 mm | R13/V10 | Für viele industrielle Innen- und Außenbereiche |
| Stahl bandverzinkt | 1,5 / 2,0 / 2,5 / 3,0 mm | R13/V10 | Schnittkanten und Einsatzumgebung beachten |
| Edelstahl | 1,5 / 2,0 / 2,5 mm | R13/V10 | Werkstoffgüte passend zur Umgebung wählen |
| Aluminium | 2,0 / 2,5 / 3,0 mm | R13/V10 | Geringes Gewicht, Last und Kontaktkorrosion prüfen |
Die Rutschhemmung gilt für die jeweils geprüfte Materialausführung. Maßgebend bleibt der aktuelle Produktnachweis.
Abmessungen
Zuschnitte und Fertigungsgrenzen
Länge, Breite und Profilhöhe werden passend zur Fläche, Spannrichtung und Unterkonstruktion festgelegt.
Bei Bedarf seitlich scrollen.
| Merkmal | Technische Orientierung | Für die Anfrage |
|---|---|---|
| Länge | Entspricht der tragenden Profilrichtung | Fertigmaß und Spannrichtung angeben |
| Breite | Lochfeldbreiten bis 886 mm sind technisch möglich | Gesamtbreite und Flächenaufteilung abstimmen |
| Profilhöhe | Bestimmt zusammen mit Werkstoff und Blechdicke die Längstragfähigkeit | Last und freie Spannweite mitteilen |
| Zuschnitt | Projektbezogene Formate innerhalb der Fertigungsgrenzen | Stückliste oder Zeichnung beifügen |
Die Lochfeldbreite ist nicht automatisch mit der fertigen Gesamtbreite des Rostes gleichzusetzen.
Montage
Randlochung und seitliche Verbindung
Die Aufkantungen besitzen standardmäßig Randlochungen. Dadurch können benachbarte Elemente zu einer zusammenhängenden Plattformfläche verschraubt werden.
Bei Bedarf seitlich scrollen.
| Punkt | Funktion | Zu beachten |
|---|---|---|
| Randlochung | Verbindung benachbarter Aufkantungen | Lochbild und Schrauben abstimmen |
| Querverbund | Verbessert die gemeinsame Lastverteilung | Nur geprüfte Belastungswerte verwenden |
| Auflagerbefestigung | Sichert gegen Verschieben und Abheben | Befestiger passend zur Unterkonstruktion wählen |
| Demontage | Ermöglicht Zugang zu Anlagen und Leitungen | Lösbare Felder frühzeitig festlegen |
Die seitliche Verschraubung kann die Belastbarkeit der Gesamtfläche erhöhen. Der konkrete Wert muss jedoch aus der Belastungstabelle oder einer projektbezogenen Berechnung für die ausgeführte Verbindung hervorgehen.
Belastung
Tragfähigkeit projektbezogen nachweisen
Profil Stabil ist längstragend. Die zulässige Belastung ergibt sich aus mehreren zusammenwirkenden Faktoren.
Bei Bedarf seitlich scrollen.
| Einfluss | Bedeutung | Benötigte Angabe |
|---|---|---|
| Lastart | Flächenlast und Einzellast beanspruchen das Profil unterschiedlich | Lastwert und Aufstandsfläche |
| Freie Spannweite | Abstand zwischen den tragenden Auflagern | Lichtes Maß in Profilrichtung |
| Profilaufbau | Profilhöhe, Blechdicke und Werkstoff bestimmen die Tragfähigkeit | Gewünschte oder vorhandene Ausführung |
| Querverbund | Seitliche Verschraubungen können Lasten auf Nachbarelemente verteilen | Verbindungsart und Plattformaufteilung |
Befahrbare Flächen und hohe Einzellasten müssen vor der Bestellung gesondert geprüft werden.
Montage und Befestigung
Passende Befestigungen für Rotec-Stabil
Befestigungsblech, C-Clip mit Olive oder Distanzstück: Bilder, Artikelnummern und Montagehinweise helfen bei der Auswahl für Ihre Unterkonstruktion.
Passende Befestigungen ansehenAusführungen
Blechprofilrost Stabil passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Laufstege
Rutschhemmende Verkehrswege an Maschinen, Behältern und technischen Anlagen.
Podeste und Bühnen
Offene Arbeitsflächen mit hoher Drainage für Industrie und Außenbereiche.
Treppenstufen
Stufen mit derselben stark profilierten und drainierenden Oberfläche.
Leitersprossen
Profilierte Sprossen für fest eingebaute Steigleitern.
Zuschnitte
Projektbezogene Längen und Breiten innerhalb der Fertigungsgrenzen.
Sonderflächen
Abgestimmte Aufteilung, Randlochung, Befestigung und lösbare Teilflächen.
Technische Orientierung

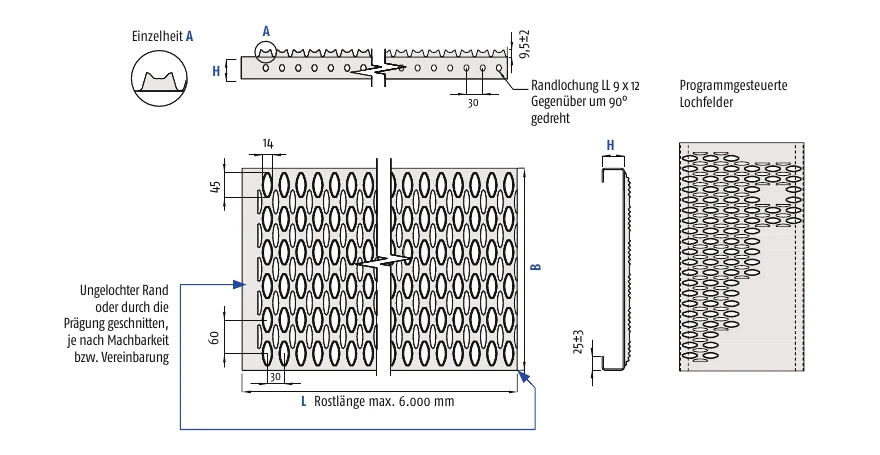

Technische Angaben zu Blechprofilrost Stabil
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Technisches Datenblatt herunterladen (PDF)Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Oberfläche | Gezahnte, olivenförmige Öffnungen |
|---|---|
| Länge der Öffnungen | 45 mm |
| Höhe der Prägung | etwa 9 mm |
| Freier Querschnitt | etwa 50 % |
| Sperrmaß | 15 mm |
| Rutschhemmung | R13 |
| Verdrängungsraum | V10 |
| Werkstoffe | Stahl, verzinkter Stahl, Edelstahl und Aluminium |
| Blechdicken | Je nach Werkstoff 1,5 bis 3,0 mm |
| Randlochung | Standardmäßig vorhanden, auf Wunsch abwählbar |
| Belastung | Nach Profilhöhe, Blechdicke, Werkstoff, Spannweite, Auflagerung und Querverbund |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Einsatzbereich
Innen oder Außen, Witterung, Nässe, Schmutz, Öl und gewünschte Nutzung
- 2Abmessungen
Länge in Spannrichtung, Breite, Profilhöhe, Zuschnitte und Stückzahl
- 3Belastung
Flächenlast, Einzellast, Radlast, Aufstandsfläche und zulässige Durchbiegung
Belastungswerte im Datenblatt Stabil - 4Auflagerung
Freie Spannweite, Auflagerbreite, Unterkonstruktion und Plattenstöße
- 5Werkstoff
Stahl, Verzinkung, Edelstahl oder Aluminium sowie gewünschte Blechdicke
- 6Verbindung
Randlochung, seitliche Verschraubung, Auflagerbefestigung und Demontierbarkeit
Befestigungen für Blechprofilroste auswählen
Einsatzbereiche
Typische Anwendungen für Blechprofilrost Stabil
Industrieanlagen
Lauf und Arbeitsflächen unter anspruchsvollen Bedingungen
Rostlösungen für IndustrieanlagenKläranlagen
Drainierende Laufstege in dauerhaft feuchten Außenbereichen
Erneuerbare Energien
Wartungsflächen an Windkraftanlagen und technischen Energiesystemen
Offshore und Onshore
Rutschhemmende Flächen bei starker Witterungsbelastung
Treppenanlagen
Sichere Stufen und Zwischenpodeste für technische Zugänge
Tankfahrzeuge
500 mm breite Stabilroste als rutschhemmende und drainierende Laufflächen
Maschinenbau
Wartungsbühnen und Bedienflächen an Anlagen
Referenzen und Fachbeiträge
Technische Unterlagen zu Stabilrosten
Das Web-Datenblatt bündelt Abmessungen, Gewichte und Belastungswerte für die technische Vorauswahl.
Fachbeiträge anzeigen
Technisches Datenblatt Stabilroste
Werkstoffe, Profilhöhen, Massen, Gleichlasten, Einzellasten, Punktlasten und Querschnittswerte in gut lesbaren Tabellen.
Technisches Datenblatt öffnenHäufige Fragen
Antworten zu Blechprofilrost Stabil
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Blechprofilrost Stabil?
Stabil ist ein C förmig gekanteter Blechprofilrost mit gezahnten, olivenförmigen Öffnungen und einer stark rutschhemmenden Oberfläche.
Welche Rutschhemmung besitzt das Profil Stabil?
Für die bestätigten Ausführungen aus feuerverzinktem Stahl, bandverzinktem Stahl, Edelstahl und Aluminium ist R13/V10 ausgewiesen.
Wie groß ist der freie Querschnitt?
Der freie Querschnitt beträgt etwa 50 Prozent und ermöglicht eine sehr gute Drainage.
Was bedeutet die 15 mm Sperre?
Eine Kugel mit einem Durchmesser von mindestens 15 mm kann nicht durch die Öffnung fallen.
Sind Zuschnitte möglich?
Im Profishop können Sie die beim jeweiligen Stabil Rost angebotenen Standardlängen und Zuschnittlängen auswählen. Abweichende Längen, Breiten und Bearbeitungen werden innerhalb der technischen Fertigungsgrenzen projektbezogen abgestimmt.
Welche Werkstoffe sind erhältlich?
Die Werkstoffauswahl im Shop ist für Stahl roh, Stahl feuerverzinkt, Aluminium, Edelstahl 1.4301, Edelstahl 1.4404 verlinkt. Die angebotenen Größen und aktuelle Verfügbarkeit prüfen Sie beim jeweiligen Artikel. Weitere Werkstoffe oder abweichende Ausführungen klären Sie bitte mit rotec.
Welche Blechdicken sind möglich?
Bei Stahl sind 1,5 bis 3,0 mm bestätigt, bei Edelstahl 1,5 bis 2,5 mm und bei Aluminium 2,0 bis 3,0 mm.
Wofür dienen die Löcher in der Aufkantung?
Die Randlochungen dienen zur seitlichen Verschraubung benachbarter Roste. Dadurch entsteht eine zusammenhängende Plattformfläche.
Erhöht die seitliche Verschraubung die Belastbarkeit?
Der Querverbund kann die Lastverteilung und die Belastbarkeit der Gesamtfläche verbessern. Maßgebend sind jedoch nur geprüfte Werte für die tatsächlich ausgeführte Verbindung.
Kann die Randlochung entfallen?
Ja. Die standardmäßige Randlochung kann bei entsprechender Bestellung weggelassen werden.
Ist Stabil für Außenbereiche geeignet?
Ja. Die offene und stark profilierte Oberfläche eignet sich besonders für Bereiche mit Regen, Schnee, Matsch und Schmutz.
Ist das Profil Stabil befahrbar?
Eine Befahrbarkeit darf nur nach Prüfung von Radlast, Aufstandsfläche, Profilaufbau, Spannweite, Auflagerung und Querverbund bestätigt werden.
Eignet sich Stabil für Tankfahrzeuge?
Ja. Stabilroste mit einer Breite von 500 mm werden häufig als rutschhemmende und drainierende Laufflächen auf Tankfahrzeugen eingesetzt. Belastung und Befestigung müssen zur Fahrzeugkonstruktion passen.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Einsatzbereich, Maße, Lasten, Spannweite, Auflagerung, Werkstoff, Blechdicke, Befestigung, Stückzahl und möglichst eine Zeichnung.
Welche Befestigungen passen zu Stabil?
Die profilbezogene Befestigungsseite zeigt die zugeordneten Befestigungsmittel mit Bildern, Artikelnummern und Montagehinweisen. Wählen Sie die Befestigung passend zur Unterkonstruktion und Einbausituation.
Wo finde ich das technische Datenblatt?
Das technische Datenblatt enthält die Angaben zur Auswahl und Planung des Profils. Beachten Sie bei Belastungswerten die jeweilige Spannweite, Auflagerung und Ausführung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
