Typ AV500 für die Einbindung in entsprechend aufgebaute Doppelbodensysteme
Aluminium-Bodengitter
Aluminium-Bodengitter für Serverräume, Doppelböden und Bodenlüftung
Aluminium-Bodengitter führen Zuluft oder Abluft gezielt über den Boden. Für Serverräume und Rechenzentren steht ein 600 × 600 mm Doppelbodenmodul zur Verfügung. Lineargitter mit oder ohne sichtbaren Rahmenrand sowie runde Fußbodenauslässe ergänzen das Programm für weitere Bodenanwendungen.
- Typ AV500 für modulare Doppelböden mit 600 × 600 mm
- AG300 und AK700 als lineare Gitter, VMH11 als runder Drallauslass
- Luftmenge, Druckverlust, Geräusch und Belastung projektbezogen abstimmen
Erleichtert Zugang, Reinigung, Kontrolle und den Austausch einzelner Elemente
Lineare Bodengitter sind mit geraden oder um 15 Grad geneigten Lamellen verfügbar
Serverraumgitter, zwei Lineargitter und ein runder Fußbodendrallauslass
Richtig bestellen
In sechs Schritten zum passenden Aluminium-Bodengitter
Ein Bodengitter wird nicht allein nach dem Rastermaß ausgewählt. Luftmenge, Doppelboden, Belastung, Druckverlust und Geräuschanforderung müssen gemeinsam betrachtet werden.
Planungsschritte anzeigen
Einbauort beschreiben
Serverraum, Rechenzentrum, technischer Raum oder andere Doppelbodenfläche eindeutig benennen.
Bodensystem prüfen
Rastermaß, Plattenstärke, Rahmen, Einbauhöhe und vorhandene Unterkonstruktion angeben.
Luftmenge festlegen
Erforderlichen Volumenstrom je Gitter sowie die Verteilung im Raum aus der Lüftungsplanung übernehmen.
Druckverlust abstimmen
Verfügbaren Anlagendruck, Luftgeschwindigkeit und zulässigen Druckverlust gemeinsam betrachten.
Belastung klären
Nutzung, Punktlasten, Flächenlasten und erforderliche Strukturklasse für die konkrete Einbausituation vorgeben.
Regelung auswählen
Prüfen, ob eine Luftmengenregulierung, zusätzliche Stützen oder ein Höhenausgleich benötigt werden.
Produkt verstehen
Wie funktioniert ein Aluminium-Bodengitter im Serverraum?
Im technischen Doppelboden wird gekühlte Zuluft bis zu den vorgesehenen Austrittsstellen geführt. Das Aluminium-Bodengitter ersetzt dort ein abgestimmtes Bodenfeld und leitet die Luft über seine Lamellen in den Serverraum. Position und Luftmenge werden so geplant, dass die benötigten Bereiche gezielt versorgt werden.

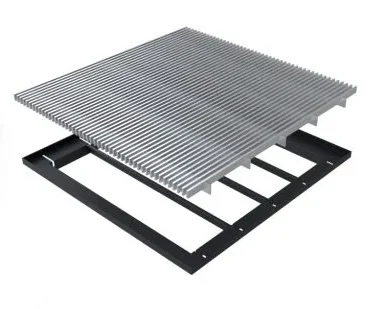

Beim Typ AV500 kann der Kern aus dem schwarz lackierten Stahlrahmen herausgenommen werden. Dadurch bleibt der darunterliegende Doppelboden zugänglich. Je nach Ausführung können eine Luftmengenregulierung, zusätzliche Stahlstützen oder regulierbare Schrauben vorgesehen werden.
Der Typ AG300 ist ein versenkt eingebautes Lineargitter ohne sichtbaren Rahmenrand. Der herausnehmbare Gittereinsatz wird mit Klemmfedern gehalten. Der Typ AK700 besitzt dagegen einen flachen Rahmenrand von 1,5 mm. Beide Bauarten sind mit geraden oder um 15 Grad geneigten Lamellen sowie als Mittelstücke und Endstücke für längere lineare Gitter erhältlich.

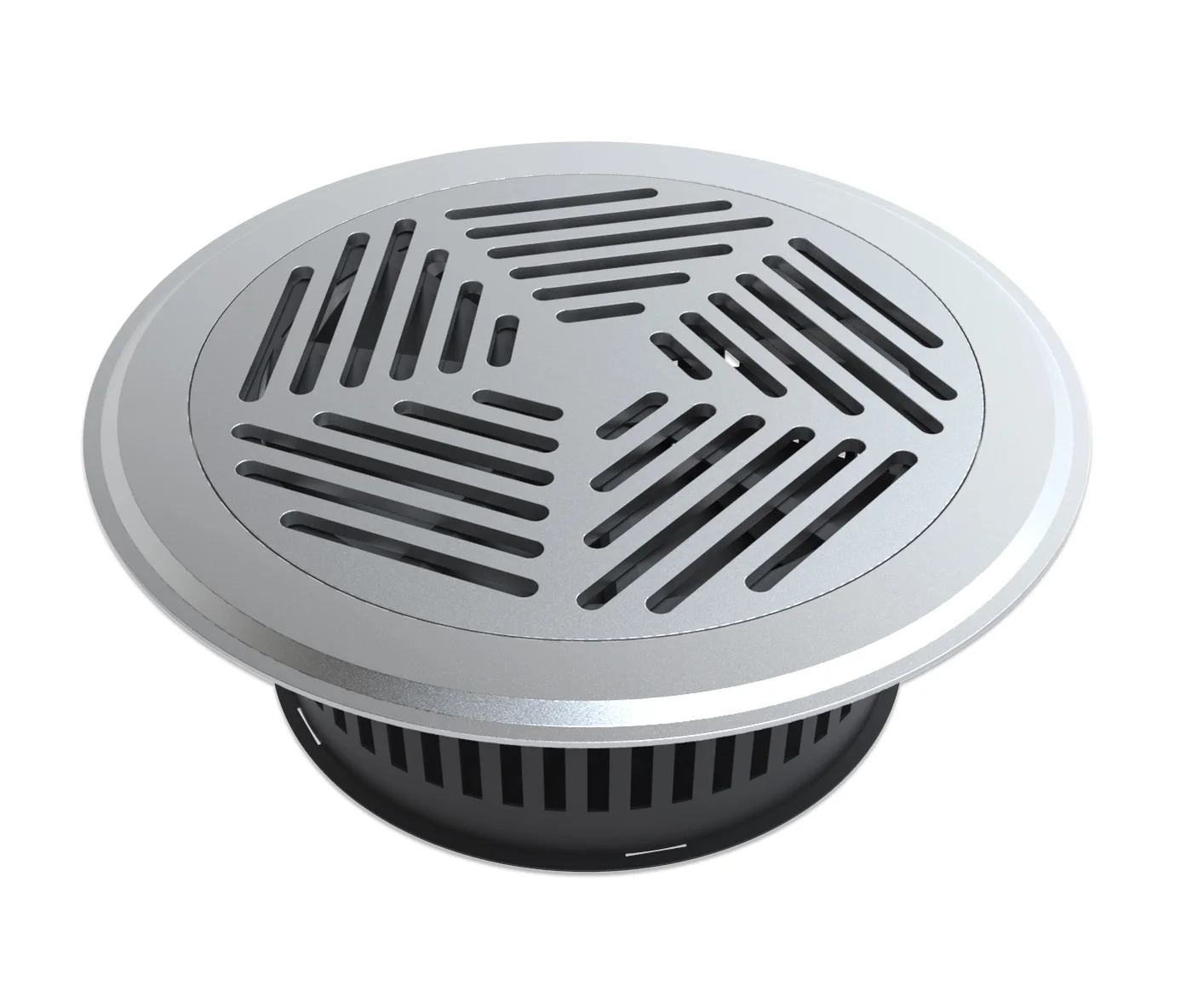

Der runde Typ VMH11 kombiniert ein Fußbodengitter mit einem Drallauslass. Die Luft kann horizontal oder vertikal geführt werden. Der Gittereinsatz ist herausnehmbar. Optional ist ein Schmutzfangkorb erhältlich, der zugleich zur Luftmengenregulierung genutzt werden kann.
Die im rotec Fachbeitrag genannten Luftmengen, Druckverluste und Geräuschwerte gelten für die dort beschriebene Systemkonfiguration. Für ein Angebot und die technische Freigabe werden die tatsächliche Einbausituation und die aktuelle Produktunterlage geprüft.
Auswahlhilfe
AV500, AG300, AK700 und VMH11 richtig unterscheiden
Die vier Bauarten erfüllen unterschiedliche Aufgaben. Entscheidend sind Bodensystem, gewünschte Optik, Luftführung und Montageart.
Bei Bedarf seitlich scrollen.
| Bauart | Kennzeichen | Typische Auswahlfrage |
|---|---|---|
| Typ AV500 | 600 × 600 mm Serverraumgitter mit verstärkten Aluminiumlamellen und herausnehmbarem Kern | Passt das Gitter zum vorhandenen modularen Doppelboden und zur geforderten Belastung? |
| Typ AG300 | Rahmenloses, versenktes Lineargitter mit herausnehmbarem Einsatz | Ist eine flächenbündige lineare Gestaltung ohne sichtbaren Rahmenrand gewünscht? |
| Typ AK700 | Lineargitter mit flachem Rahmenrand von 1,5 mm und Klemmfederbefestigung | Soll ein schmaler Rahmen den Anschluss an den Boden sauber abdecken? |
| Typ VMH11 | Runder Fußbodenauslass mit horizontaler oder vertikaler Drallströmung | Wird ein runder Auslass für eine zugarm geplante Luftverteilung benötigt? |
Die passende Ausführung und Belastbarkeit werden anhand des tatsächlichen Doppelbodens, der Lastanforderung und der lufttechnischen Planung bestätigt.
Ausführungen
Aluminium-Bodengitter passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.

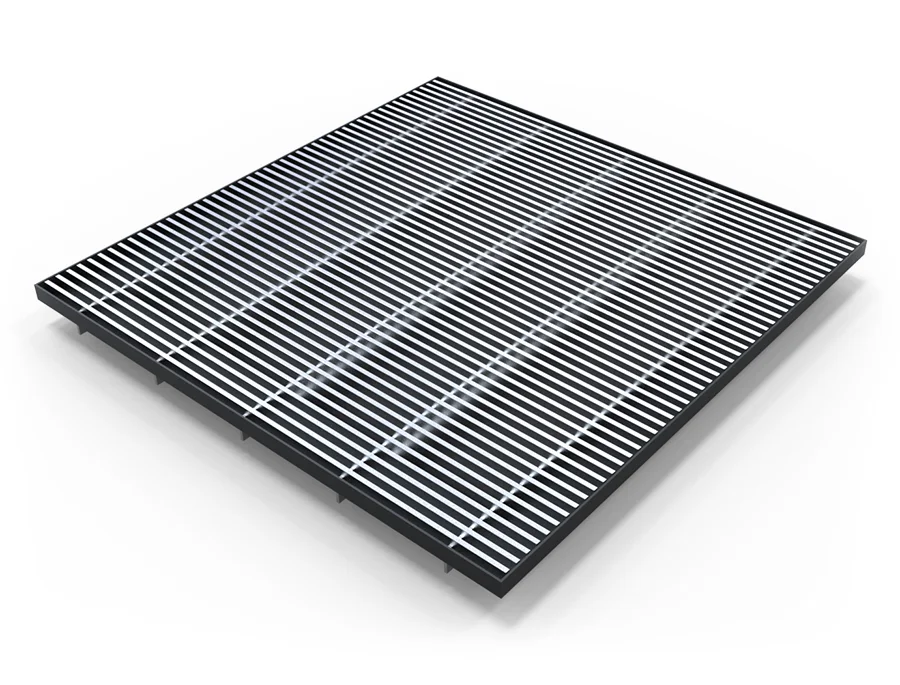

Typ AV500
Serverraumgitter für modulare Doppelböden mit 600 × 600 mm. Verstärkte Profillamellen und ein herausnehmbarer Kern unterstützen Betrieb und Wartung.
Typ AG300
Rahmenloses Lineargitter mit herausnehmbarem Einsatz, Klemmfedern sowie geraden oder um 15 Grad geneigten Lamellen.
Typ AK700
Lineargitter mit 1,5 mm flachem Rahmenrand, Klemmfedern sowie geraden oder um 15 Grad geneigten Lamellen.
Typ VMH11
Runder Fußbodendrallauslass mit herausnehmbarem Einsatz sowie horizontal oder vertikal einstellbarer Luftführung.
AV507 mit Mengenregulierung
Ausführung zur projektbezogenen Anpassung des Luftdurchlasses an den geplanten Bedarf.
AV510 und AV520
Ausführungen mit Stahlstützen oder regulierbaren Schrauben zur Anpassung an die vorgesehene Einbautiefe.
Technische Orientierung
Technische Angaben zu Aluminium-Bodengitter
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Produktart | Aluminium-Bodengitter für technische Doppelböden |
|---|---|
| AV500 Bodensystem | Für modulare Doppelböden mit 600 × 600 mm |
| Kern | Herausnehmbar |
| AV500 Konstruktion | Gerade Profillamellen aus Aluminium mit 12,5 mm Mittelabstand und schwarz lackiertem Stahlrahmen in RAL 9005 |
| Standardtiefe | 20 mm, Anpassung an die Einbausituation projektbezogen möglich |
| Luftmengen | Orientierungsbereich der beschriebenen Ausführungen 325 bis 2600 m³/h |
| Druckverlust | Orientierungsbereich der beschriebenen Ausführungen 1 bis 32 Pa |
| Geräusch | Orientierungsbereich der beschriebenen Ausführungen unter 20 bis 34 NR |
| AV500 Optionen | Mengenregulierung, zusätzliche Stahlstützen oder regulierbare Schrauben |
| AG300 | Rahmenlos, versenkter Einbau, herausnehmbarer Einsatz, gerade oder 15 Grad geneigte Lamellen |
| AK700 | Flacher Rahmenrand mit 1,5 mm, Klemmfedern, gerade oder 15 Grad geneigte Lamellen |
| Lineare Ausführung | AG300 und AK700 mit Mittelstücken und Endstücken für projektbezogene Gesamtlängen |
| VMH11 Größen | Runde Ausführung mit Nenngrößen 150 und 200 mm |
| VMH11 Luftführung | Horizontaler oder vertikaler Drall, optionaler Schmutzfangkorb mit Regelfunktion |
| Belastung | Bestätigung erst nach Prüfung von Ausführung, Doppelbodensystem und Lastanforderung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Raum und Nutzung
Serverraum, Rechenzentrum, technischer Raum, Fläche und vorgesehene Betriebsweise
- 2Doppelboden
Herstellerunterlagen, Raster, Plattendicke, Einbauhöhe, Rahmenauflage und Stützenanordnung
- 3Lufttechnische Daten
Volumenstrom je Gitter, verfügbarer Druck, zulässiger Druckverlust und Strömungsrichtung
- 4Akustik
Zulässiger Geräuschpegel und maßgebende Betriebszustände
- 5Belastung
Punktlasten, Flächenlasten, Nutzung, Strukturklasse und besondere Sicherheitsanforderungen
- 6Ausführung
Mengenregulierung, Abstützung, Höhenausgleich, Oberfläche und gewünschte Zugänglichkeit
- 7Projektunterlagen
Grundriss, Doppelbodenplan, Luftmengenliste, Stückzahl und gewünschter Termin
Einsatzbereiche
Typische Anwendungen für Aluminium-Bodengitter
Serverräume
Gezielte Zuluftführung aus dem Doppelboden zu den vorgesehenen Technikbereichen
Rechenzentren
Modulare Luftauslässe für abgestimmte Doppelboden- und Kühlungskonzepte
Technische Räume
Bodenseitige Luftverteilung bei klar definierten Luftmengen und Einbaupunkten
Doppelbodensysteme
Austausch einzelner Bodenfelder durch passende luftdurchlässige Module
Büros und Versammlungsräume
Runde Fußbodendrallauslässe für projektbezogen geplante Luftverteilung
Umbau und Nachrüstung
Ergänzung vorhandener Doppelböden nach Prüfung von Raster, Rahmen und Belastung
Referenzen und Fachbeiträge
Typ Berlin in Planung und Anwendung
Ausgewählte rotec Beiträge zeigen technische Hintergründe und ausgeführte Projekte.
Fachbeiträge anzeigen
Fachbeitrag zu Aluminium-Bodengittern
Der rotec Beitrag erläutert den Einsatz von Aluminium-Bodengittern zur Belüftung von Serverräumen und beschreibt Varianten sowie technische Orientierungswerte.
Fachbeitrag ansehen ›Lüftungsgitter und Lufttechnik
Weitere Lösungen für Luftdurchlass, Wetterschutz und technische Lüftungsöffnungen finden Sie im rotec Fachportal.
Lüftungsgitter-Portal öffnen ›Häufige Fragen
Antworten zu Aluminium-Bodengitter
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Aluminium-Bodengitter?
Ein Aluminium-Bodengitter ist ein luftdurchlässiges Bodenfeld für technische Doppelböden. Es leitet Zuluft aus dem Doppelboden in Serverräume, Rechenzentren oder andere technische Räume.
Welche Größe hat das Bodengitter?
Die beschriebene Ausführung besitzt ein Modulmaß von 600 × 600 mm. Vor der Bestellung muss geprüft werden, ob Rahmen, Auflage und Höhe zum vorhandenen Doppelbodensystem passen.
Kann der Kern herausgenommen werden?
Ja. Der Aluminiumkern ist herausnehmbar. Dadurch bleibt der Bereich unter dem Bodengitter für Kontrolle, Reinigung und Wartung zugänglich.
Welche Luftmenge kann durch das Bodengitter geführt werden?
Der Fachbeitrag nennt für die beschriebenen Ausführungen einen Orientierungsbereich von 325 bis 2600 m³/h. Der tatsächliche Betriebspunkt hängt von Ausführung, Regelstellung, Druckverlust und Anlagenplanung ab.
Wie hoch ist der Druckverlust?
Für die beschriebenen Ausführungen nennt der Fachbeitrag einen Orientierungsbereich von 1 bis 32 Pa. Maßgebend sind die bestätigte Konfiguration und der konkrete Volumenstrom.
Ist eine Luftmengenregulierung möglich?
Ja. Eine optionale Regulierung mit gegenläufigen Lamellen kann die Feinabstimmung der Luftmenge ermöglichen. Ausführung und Zugänglichkeit werden projektbezogen festgelegt.
Was unterscheidet AG300 und AK700?
Der Typ AG300 wird rahmenlos und versenkt eingebaut. Der Typ AK700 besitzt einen flachen Rahmenrand von 1,5 mm. Beide Typen sind als lineare Bodengitter mit geraden oder um 15 Grad geneigten Lamellen erhältlich.
Was ist der runde Typ VMH11?
VMH11 ist ein runder Fußbodenauslass mit Drallfunktion. Die Luftführung kann horizontal oder vertikal erfolgen. Der Einsatz ist herausnehmbar und ein optionaler Schmutzfangkorb kann zugleich zur Mengenregulierung dienen.
Ist das Aluminium-Bodengitter begehbar?
Eine Belastbarkeit darf nicht pauschal aus dem Modulmaß abgeleitet werden. Die konkrete Ausführung muss zum Doppelbodensystem und zur vorgesehenen Belastung passen und technisch bestätigt werden.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Raum und Nutzung, Doppelbodensystem, Rastermaß, Einbauhöhe, Luftmenge je Gitter, Druckverlust, Belastung, gewünschte Regelung, Stückzahl sowie Grundriss und Doppelbodenplan.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Beratung und Anfrage
Benötigen Sie Aluminium-Bodengitter für Ihr Projekt?
Übermitteln Sie uns Einsatzbereich, Abmessungen, Belastung und Stückzahl. Gemeinsam klären wir die geeignete Ausführung.
