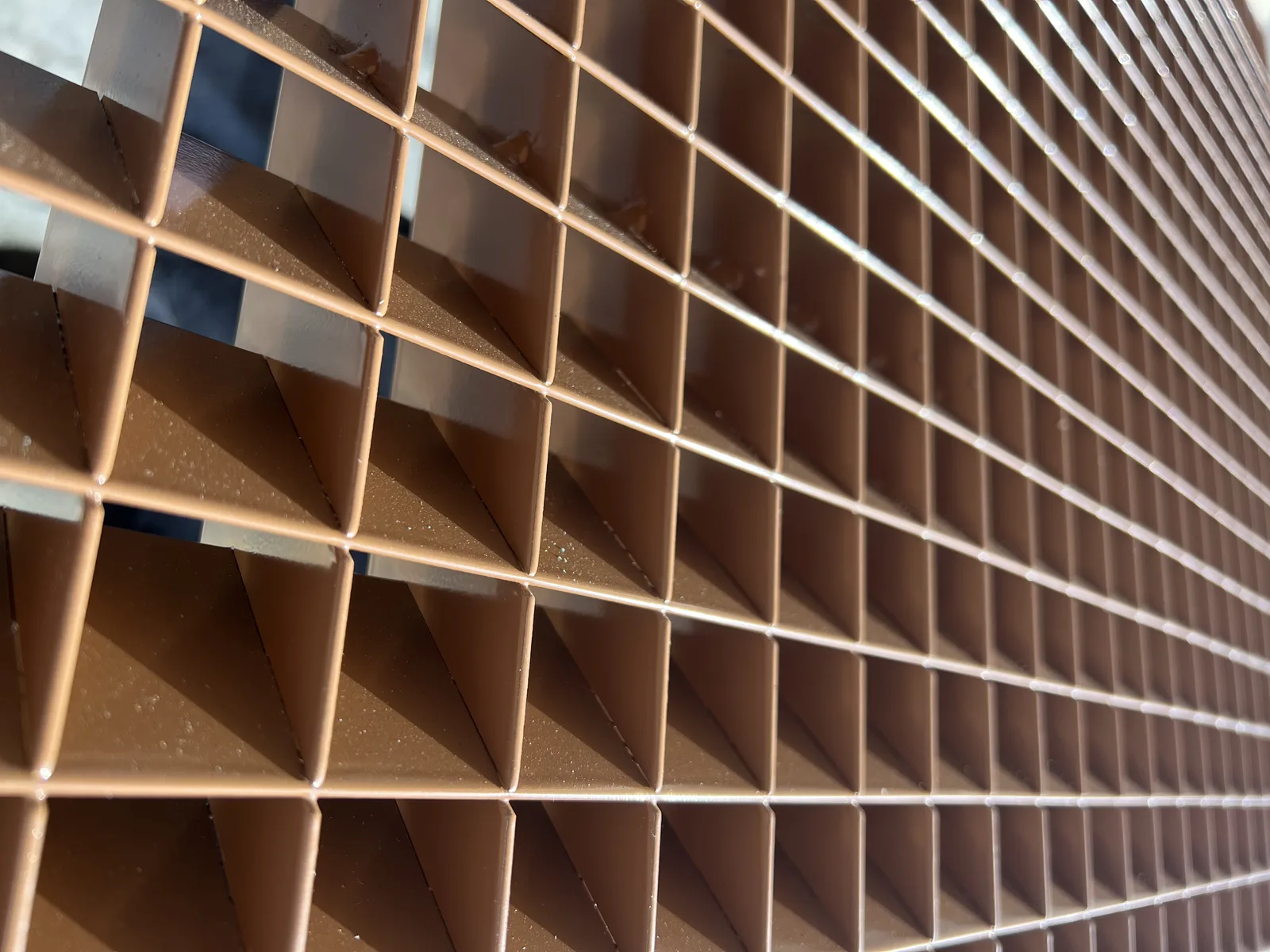

Schräggestellte Füllstäbe begrenzen die Einsehbarkeit aus definierten Blickrichtungen
Jalousieroste
Jalousieroste und Schrägstabroste für gezielten Sichtschutz und Sonnenschutz
Schräggestellte Füllstäbe steuern den Lichteinfall und begrenzen den Durchblick aus festgelegten Blickrichtungen. Dadurch eignen sich Jalousieroste für Fassaden, Sonnenschutz, Sichtschutz sowie projektbezogen auch für Wetter-, Lüftungs- und Windschutz.
- Schrägstabwinkel ausschließlich mit 30, 45 oder 60 Grad
- Typ 2 mit zurückgesetzten Tragstäben und 45 Grad Füllstäben
- Einzelroste sollten nicht größer als 2 m² sein
Stabwinkel, Teilung und Ausrichtung beeinflussen den direkten Lichteinfall
Typ 1 als Press-Jalousie-Vollrost und Typ 2 mit zurückgesetzten Tragstäben
Schrägstäbe sind ausschließlich mit 30, 45 oder 60 Grad möglich
Einzelroste sollten eine Fläche von 2 m² nicht überschreiten
Typ 1 oder Typ 2
Die beiden Jalousierost-Bauarten deutlich unterscheiden
Die Bilder und Merkmale zeigen den konstruktiven Unterschied. Typ 1 bietet einen wählbaren Füllstabwinkel. Typ 2 besitzt eine festgelegte Sichtseite mit 45 Grad Füllstäben.
Jalousierost Typ 1
Press-Jalousie-Vollrost mit gleich hohen Tragstäben und Füllstäben. Der Füllstabwinkel wird passend zur gewünschten Wirkung ausgewählt.
- Tragstäbe und Füllstäbe mit gleicher Höhe
- Füllstabwinkel projektbezogen wählbar
- Gleichmäßige Vollroststruktur
- Begehbare Ausführung nach gesonderter Bemessung möglich
Besonders geeignet für
Sonnenschutz, Durchblickschutz, Sichtschutz, Windschutz und projektbezogen begehbare Bühnen

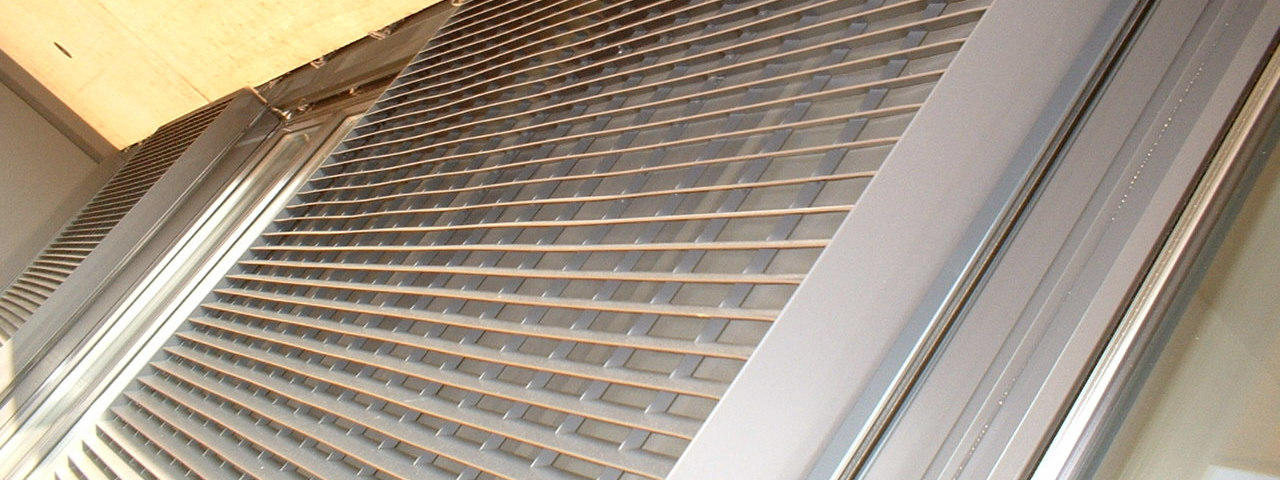

Jalousierost Typ 2
Die Tragstäbe liegen hinter der Sichtseite. Die hervortretenden Füllstäbe stehen fest im Winkel von 45 Grad.
- Zurückgesetzte Tragstäbe
- Hervorstehende Füllstäbe mit 45 Grad
- Keine sichtbaren Schweißnähte auf der Sichtseite
- Ruhige und stark abschirmende Fassadenwirkung
Besonders geeignet für
Sichtschutz, halboffener Sonnenschutz sowie projektbezogener Wetter- und Lüftungsschutz
Bildergalerie
Jalousieroste in Fassade, Sonnenschutz und Anwendung
Die Aufnahmen zeigen den Aufbau der schräggestellten Füllstäbe, unterschiedliche Sichtwirkungen und typische architektonische Anwendungen.
Interaktive Planungshilfe
Optisch freien Querschnitt berechnen und Rost in 3D betrachten
Ändern Sie die Rostparameter. Ergebnis, Maschenbild und 3D-Darstellung aktualisieren sich sofort. Die Darstellung lässt sich mit Maus oder Finger drehen.
Ziehen zum Drehen
- Füllstäbe
- 33,33 × 2 mm
- Tragstäbe
- 33,33 × 2 mm
- Winkel
- 45°
Richtig bestellen
In sechs Schritten zum passenden Jalousierost
Die optische Wirkung eines Schrägstabrostes verändert sich mit dem Standort des Betrachters. Deshalb müssen Funktion, Blickrichtung und Einbaulage vor der Festlegung der Rostgeometrie geklärt werden.
Planungsschritte anzeigen
Funktion festlegen
Sichtschutz, Sonnenschutz, Windschutz, Durchblickschutz oder Wetter- und Lüftungsfunktion beschreiben.
Blickrichtung bestimmen
Hauptansicht, unerwünschte Einblicke und relevante Betrachtungshöhen in Ansichten und Schnitten kennzeichnen.
Himmelsrichtung prüfen
Bei Sonnenschutz die Fassadenausrichtung und den gewünschten Verschattungszeitraum berücksichtigen.
Typ auswählen
Typ 1 für frei wählbare Füllstabwinkel oder Typ 2 mit festem Winkel von 45 Grad vergleichen.
Querschnitt abstimmen
Füllstabwinkel, Teilungen und Stabstärken beeinflussen den optisch freien Querschnitt und den Luftdurchlass.
Konstruktion planen
Elementmaße, Lasten, Auflager, Befestigung, Oberfläche und Montagefolge gemeinsam festlegen.
Produkt verstehen

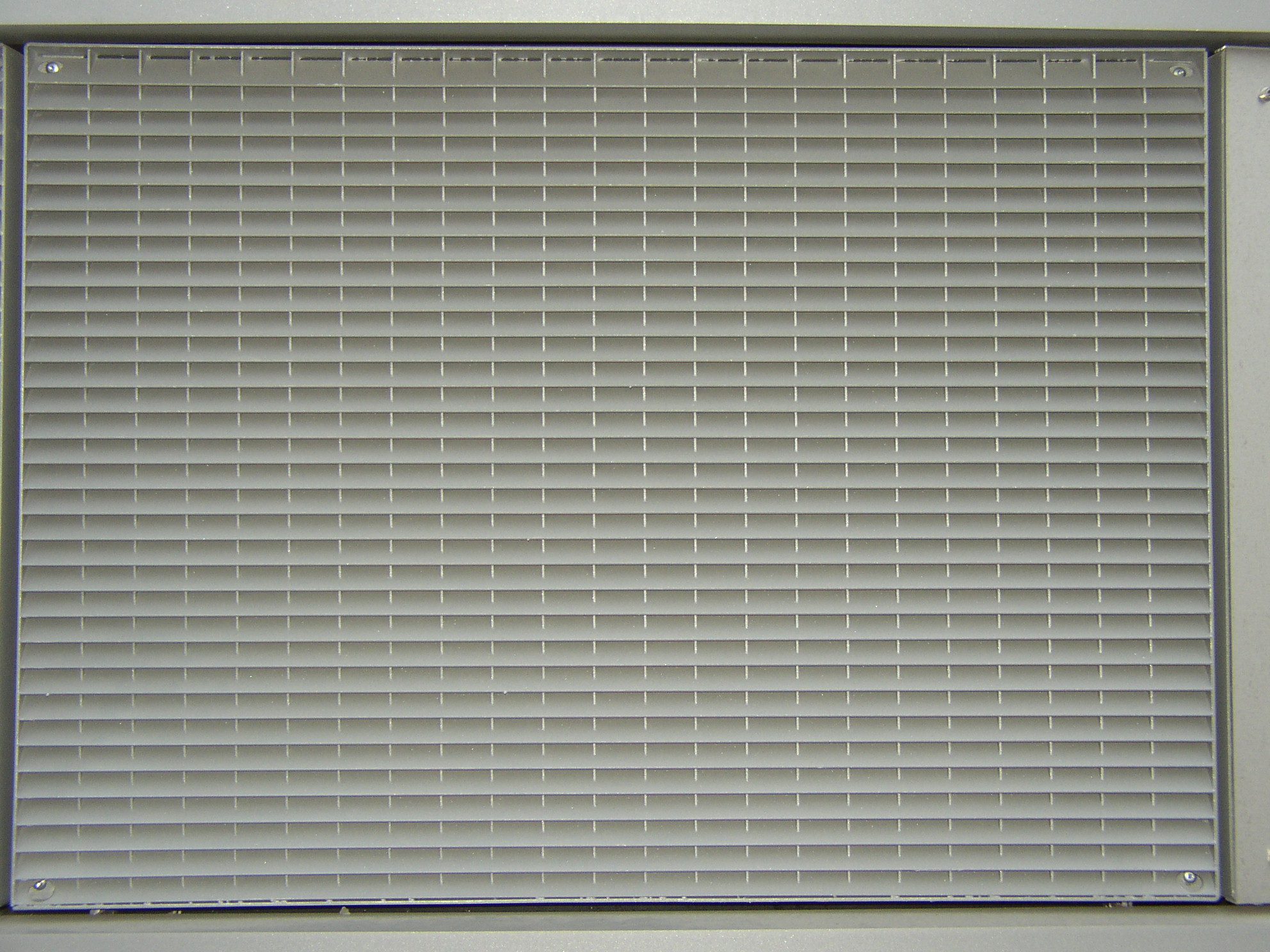

Wie funktioniert ein Jalousierost?
Ein Jalousierost unterscheidet sich vom üblichen Gitterrost durch seine schräggestellten Füllstäbe. Je nach Winkel, Teilung und Betrachtungsrichtung wirkt die Fläche offen, stark sichthemmend oder optisch geschlossen. Gleichzeitig bleiben konstruktive Öffnungen für Licht und Luft erhalten.
Beim Jalousierost Typ 1 handelt es sich um einen Press-Jalousie-Vollrost. Tragstäbe und Füllstäbe besitzen die gleiche Höhe. Der Winkel der Füllstäbe kann projektbezogen gewählt werden. Dadurch lässt sich die Rostfläche gezielt an die gewünschte Verschattung oder den erforderlichen Durchblickschutz anpassen.
Beim Jalousierost Typ 2 sind die Tragstäbe nach hinten versetzt, während die schrägen Füllstäbe auf der Sichtseite hervortreten. Die Füllstäbe werden in einem Winkel von 45 Grad angeordnet. Auf der Sichtseite sind keine Schweißnähte erkennbar, wodurch eine besonders ruhige Fassadenwirkung entsteht.
Auswahlhilfe
Jalousierost Typ 1 und Typ 2 im direkten Vergleich
Beide Bauarten arbeiten mit schrägen Füllstäben. Sie unterscheiden sich jedoch in Aufbau, Winkelwahl, optischer Wirkung und möglicher Anwendung.
Bei Bedarf seitlich scrollen.
| Merkmal | Typ 1 | Typ 2 |
|---|---|---|
| Bauart | Press-Jalousie-Vollrost mit gleich hohen Trag- und Füllstäben | Jalousierost mit nach hinten versetzten Tragstäben |
| Füllstabwinkel | Projektbezogen frei wählbar | Fest mit 45 Grad |
| Sichtseite | Gleichmäßige Vollroststruktur | Hervortretende Füllstäbe, keine sichtbaren Schweißnähte |
| Typische Funktion | Sonnenschutz, Durchblickschutz, Sichtschutz und Windschutz | Sichtschutz, halboffener Sonnenschutz sowie Wetter- und Lüftungsschutz |
| Begehbarkeit | Projektbezogen als Bühne mit Durchblickschutz möglich | Nicht pauschal angeben, Nutzung projektbezogen prüfen |
Die tatsächliche Sicht-, Sonnen-, Wetter- und Lüftungswirkung ist von Geometrie, Einbaurichtung und Projektanforderungen abhängig. Allgemeine Leistungswerte werden deshalb nicht ohne technische Prüfung angegeben.
Ausführungen
Jalousieroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Jalousierost Typ 1
Press-Jalousie-Vollrost mit gleich hohen Trag- und Füllstäben sowie projektbezogen wählbarem Füllstabwinkel.
Jalousierost Typ 2
Zurückgesetzte Tragstäbe und hervorstehende Füllstäbe mit 45 Grad Winkel für eine ruhige Sichtseite.

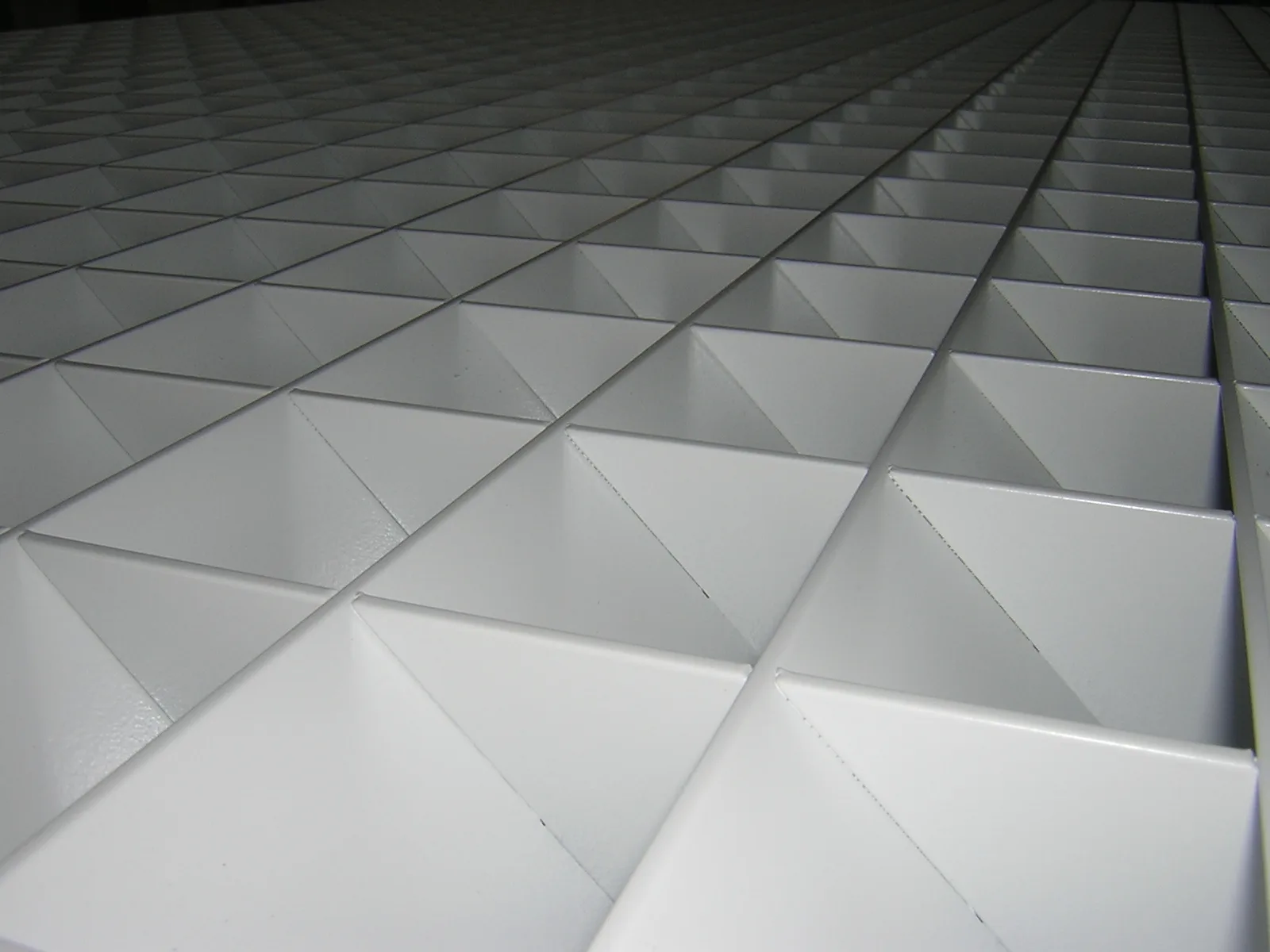

Sonnenschutzroste
Projektbezogene Ausführungen zur konstruktiven Verschattung von Fensterflächen und Fassaden.

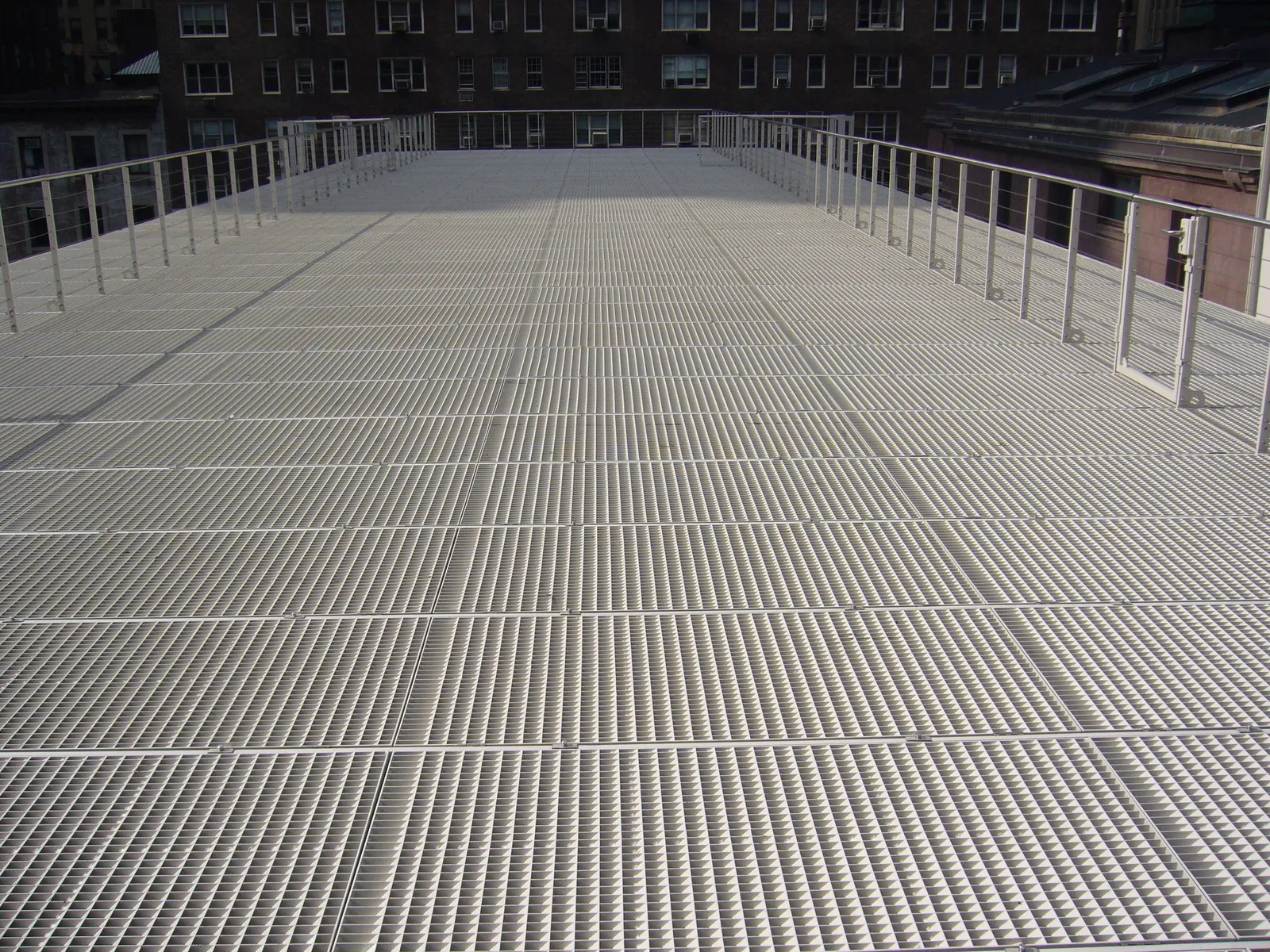

Bühnen mit Durchblickschutz
Begehbare Ausführungen des Typ 1 werden nach Belastung, Spannweite und Auflagerung gesondert geprüft.

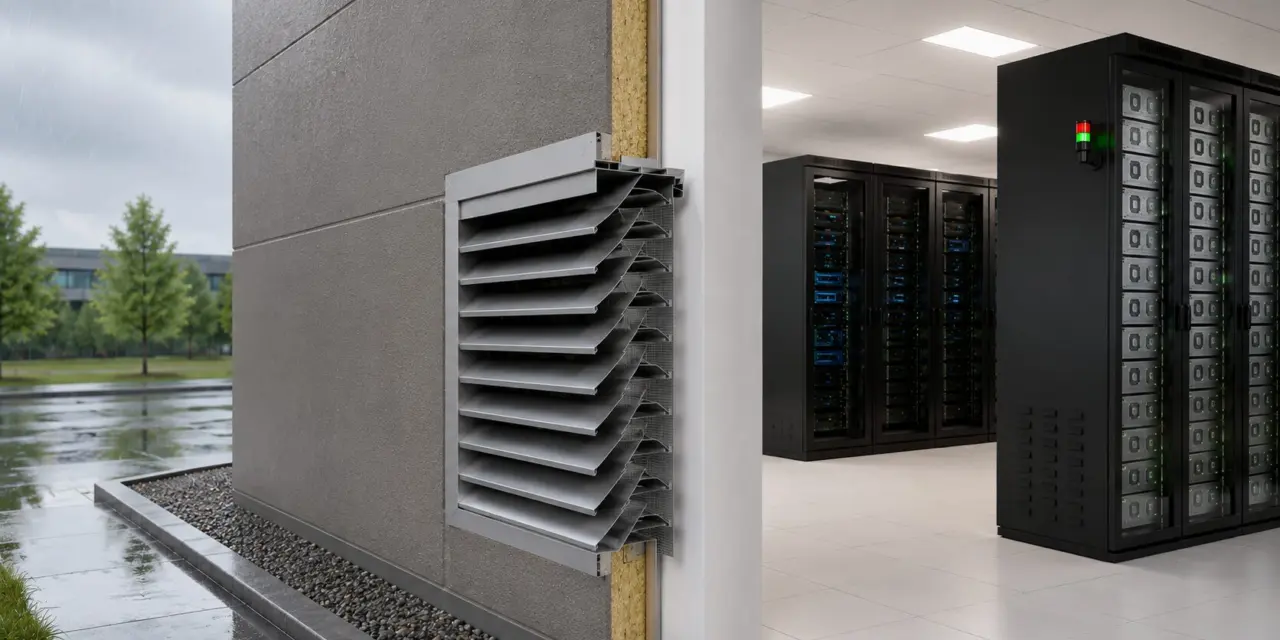

Wetter- und Lüftungsgitter
Wenn Luftdurchlass, Regenschutz und geprüfte technische Eigenschaften im Mittelpunkt stehen, sind spezielle Lüftungsgitter eine passende Alternative.
Technische Orientierung
Technische Angaben zu Jalousieroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Winkel und Elementgröße unbedingt einhalten
Schrägstäbe sind ausschließlich mit 30, 45 oder 60 Grad möglich. Einzelroste sollten nicht größer als 2 m² ausgeführt werden. Größere Fassadenflächen sind deshalb in geeignete Einzelelemente aufzuteilen.
| Produktbezeichnungen | Jalousierost, Schrägstabrost, Schrägstabgitterrost oder Petticoat-Rost |
|---|---|
| Typ 1 | Press-Jalousie-Vollrost mit gleich hohen Trag- und Füllstäben |
| Zulässige Schrägstabwinkel | Ausschließlich 30, 45 oder 60 Grad |
| Typ 2 | Zurückgesetzte Tragstäbe und hervorstehende Füllstäbe |
| Winkel Typ 2 | 45 Grad |
| Optischer Querschnitt | Abhängig von Füllstabwinkel, Teilung, Stabstärke und Betrachtungsrichtung |
| Ausführung | Projektbezogene Maßanfertigung |
| Oberfläche | Passend zu Werkstoff, Umgebung und architektonischer Vorgabe |
| Belastung | Nur nach Prüfung der konkreten Bauart, Abmessung, Spannweite und Auflagerung |
| Maximale empfohlene Elementfläche | Einzelroste sollten nicht größer als 2 m² sein |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Funktion und Einbauort
Sicht-, Sonnen-, Wind-, Wetter- oder Lüftungsschutz sowie Innen oder Außen
- 2Ansichten und Schnitte
Sichtseite, Betrachtungshöhen, gewünschte Abschirmung und relevante Blickrichtungen
- 3Himmelsrichtung
Fassadenausrichtung, Sonnenstand und gewünschter Verschattungszeitraum
- 4Geometrie
Schrägstabwinkel ausschließlich mit 30, 45 oder 60 Grad sowie Teilungen, Stabstärken, Tragstabrichtung und gewünschter freier Querschnitt
- 5Konstruktion und Elementgröße
Einzelroste auf höchstens 2 m² auslegen sowie Elementmaße, Unterkonstruktion, Auflagerung, Befestigung, Fugen und Montagefolge festlegen
- 6Nutzung und Oberfläche
Begehbarkeit, Lasten, Werkstoff, Oberflächenbehandlung, Farbe und Stückzahl
Einsatzbereiche
Typische Anwendungen für Jalousieroste

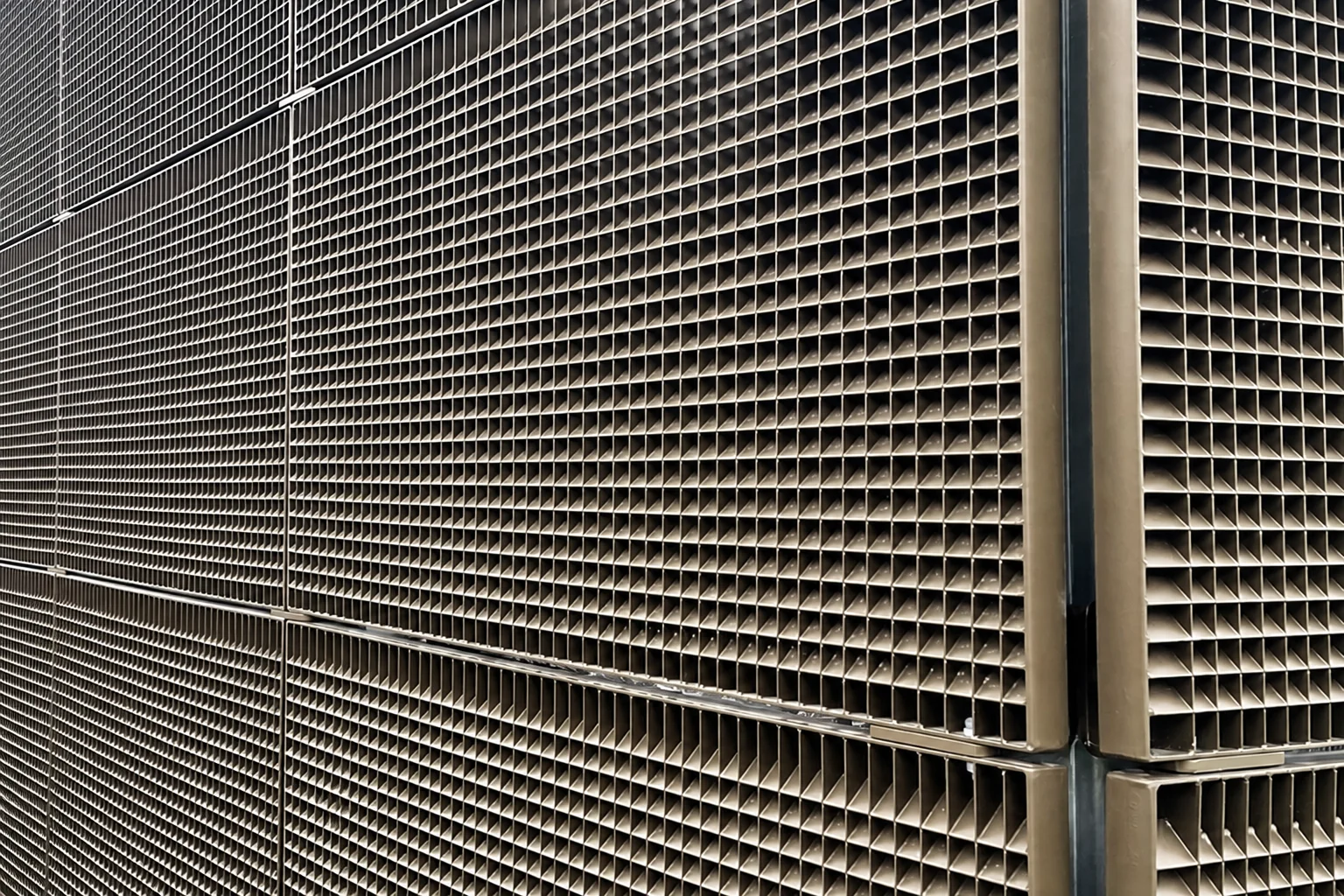

Sichtschutzfassaden
Schrägstäbe begrenzen Einblicke aus definierten Blickrichtungen und erhalten eine offene Metallstruktur
Sonnenschutz
Horizontal oder vertikal angeordnete Rostelemente reduzieren den direkten Lichteinfall
Begehbare Bühnen
Typ 1 kann projektbezogen als Bühne mit Durchblickschutz ausgelegt werden
Windschutz
Gezielt ausgerichtete Rostflächen können die direkte Anströmung projektbezogen beeinflussen
Wetter und Lüftung
Typ 2 eignet sich für halboffene Verkleidungen mit Luftdurchlass und abgestimmter Abschirmung
Häufige Fragen
Antworten zu Jalousieroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Jalousierost?
Ein Jalousierost ist ein Gitterrost mit schräggestellten Füllstäben. Die Stabstellung begrenzt den Durchblick und beeinflusst den Lichteinfall abhängig von Blickrichtung und Einbaulage.
Was ist ein Schrägstabrost?
Schrägstabrost und Jalousierost bezeichnen dieselbe grundlegende Produktidee. Weitere gebräuchliche Begriffe sind Schrägstabgitterrost und Petticoat-Rost.
Was unterscheidet Typ 1 von Typ 2?
Typ 1 ist ein Press-Jalousie-Vollrost mit projektbezogen wählbarem Füllstabwinkel. Bei Typ 2 sind die Tragstäbe zurückgesetzt und die Füllstäbe werden mit 45 Grad angeordnet.
Sind Jalousieroste vollständig blickdicht?
Die Wirkung hängt von Stabwinkel, Teilung, Stabstärke, Betrachtungshöhe und Blickrichtung ab. Aus einer definierten Richtung kann die Fläche stark sichthemmend bis optisch geschlossen wirken.
Kann der Füllstabwinkel frei gewählt werden?
Nein. Beim Jalousierost Typ 1 stehen ausschließlich 30, 45 oder 60 Grad zur Verfügung. Beim Typ 2 ist ein Winkel von 45 Grad vorgesehen.
Welche Schrägstabwinkel sind möglich?
Schrägstäbe sind ausschließlich mit 30, 45 oder 60 Grad möglich. Andere Winkel werden nicht angeboten.
Wie groß darf ein einzelner Jalousierost sein?
Einzelroste sollten nicht größer als 2 m² ausgeführt werden. Größere Fassadenflächen werden in mehrere geeignete Einzelelemente aufgeteilt.
Eignen sich Jalousieroste als Sonnenschutz?
Ja. Schräggestellte Füllstäbe können den direkten Lichteinfall begrenzen. Für die Planung müssen Himmelsrichtung, Sonnenstand, Einbaulage und gewünschte Verschattung berücksichtigt werden.
Was bedeutet optisch freier Querschnitt?
Der optisch freie Querschnitt beschreibt, welcher Anteil der Fläche aus einer bestimmten Blickrichtung offen erscheint. Er verändert sich mit Füllstabwinkel, Teilung, Stabstärke und Betrachtungsrichtung.
Können Jalousieroste begehbar ausgeführt werden?
Typ 1 kann projektbezogen für begehbare Bühnen mit Durchblickschutz eingesetzt werden. Tragfähigkeit, Spannweite, Auflagerung und Befestigung müssen dafür gesondert geprüft werden.
Kann Typ 2 als Lüftungsgitter verwendet werden?
Typ 2 kann bei passender Auslegung als halboffenes Wetter- oder Lüftungsgitter eingesetzt werden. Luftdurchlass, Wetterschutz und mögliche Anpralllasten müssen projektbezogen geprüft werden.
Sind auf der Sichtseite Schweißnähte erkennbar?
Beim Jalousierost Typ 2 sind durch die besondere Fertigung auf der Sichtseite keine Schweißnähte sichtbar. Dadurch entsteht ein besonders ruhiges Erscheinungsbild.
Werden Jalousieroste nach Maß gefertigt?
Ja. Abmessungen, Stabrichtung, Geometrie, Oberfläche und Befestigung werden passend zum Projekt festgelegt.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Funktion, Einbauort, Ansichten, Blickrichtung, Himmelsrichtung, Abmessungen, gewünschter Typ, freier Querschnitt, Belastung, Oberfläche, Befestigung und Stückzahl.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
