Großformatige Aluminiumroste können als nicht begehbarer Sonnenschutz oder kombiniert mit Wartungsstegen eingesetzt werden
Fassadengitterroste
Fassadengitterroste für Sonnenschutz, Sichtschutz und Architektur
Fassadengitterroste verbinden eine offene Metallstruktur mit einer gezielt planbaren Funktion. Je nach Bauart dienen sie als Fassadenbekleidung, konstruktiver Sonnenschutz, Sichtschutz, Lüftungselement oder begehbarer Wartungssteg.
- Aluminium Fassadengitterrost Typ Berlin für Fassaden und Sonnenschutz
- Vollroste und Jalousieroste für unterschiedliche Blickwinkel
- Projektbezogene Auslegung von Abmessung, Oberfläche und Befestigung
Typ Berlin kann projektbezogen bis 6000 × 1284 mm gefertigt werden
Aluminium reduziert das Eigengewicht großformatiger Fassadenelemente
Abmessungen, Oberfläche, Befestigung und Unterkonstruktion werden zum Projekt abgestimmt
Richtig bestellen
In sechs Schritten zum passenden Fassadengitterrost
Die Auswahl beginnt nicht mit einer Rostbezeichnung, sondern mit der gewünschten Funktion und der Blickrichtung. Erst danach werden Bauart, Geometrie, Werkstoff und Befestigung festgelegt.
Planungsschritte anzeigen
Funktion bestimmen
Fassadenbekleidung, Sonnen-, Sicht-, Wetter- oder Lüftungsschutz sowie eine mögliche Begehbarkeit festlegen.
Blickrichtung klären
Betrachtungsabstand, Sichtseite, Himmelsrichtung und gewünschte Einsehbarkeit beschreiben.
Bauart auswählen
Typ Berlin, Vollrost oder Jalousierost passend zu Funktion und architektonischem Ausdruck auswählen.
Elemente aufteilen
Maximale Elementgröße, Fugenbild, Anschlüsse, Revisionsbereiche und Montagefolge planen.
Oberfläche abstimmen
Eloxierte, beschichtete oder feuerverzinkte Ausführung passend zu Werkstoff und Gestaltung festlegen.
Tragwerk prüfen
Windlast, Eigengewicht, Unterkonstruktion, Befestigung und bei begehbaren Flächen zusätzlich die Nutzlast klären.
Produkt verstehen
Wie funktioniert ein Fassadengitterrost?
Ein Fassadengitterrost ist ein funktionales Bauteil aus regelmäßig angeordneten Trag- und Füllstäben. Deren Höhe, Abstand und Stellung bestimmen, wie transparent das Element aus einer bestimmten Blickrichtung wirkt und wie viel Licht oder Luft die Fläche passieren kann.

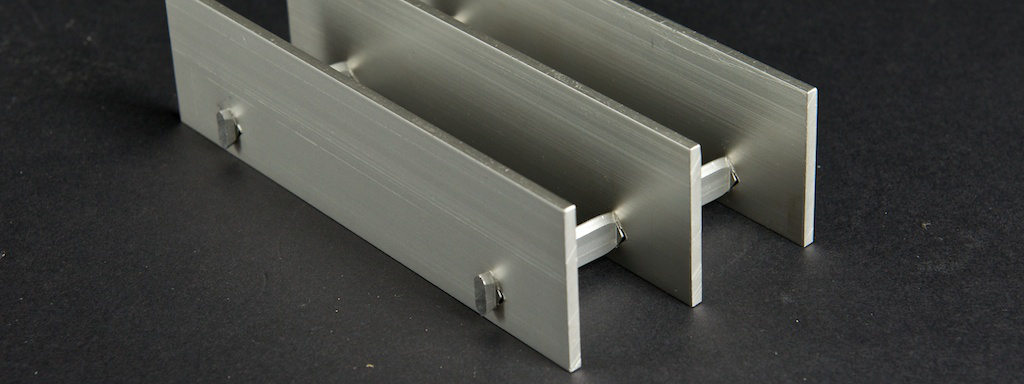

Der Aluminium Fassadengitterrost Typ Berlin wird aus AlMgSi 0,5 F22 gefertigt. Die Tragstäbe werden durch Öffnungen in den Füllstäben geführt und hydraulisch verpresst. So entstehen feste Knotenpunkte ohne sichtbare Schweißnähte im Maschenbild. Nach dem Eloxieren zeigt die Oberfläche eine gleichmäßige, seidenmatte Wirkung.
Nicht jeder Fassadengitterrost ist automatisch begehbar. Soll ein Element zugleich als Wartungssteg, Putzbalkon oder Laufsteg genutzt werden, müssen Belastung, freie Spannweite, Auflagerung, Befestigung und gegebenenfalls die Rutschhemmung gesondert geprüft werden.
Auswahlhilfe
Bauarten nach gewünschter Funktion auswählen
Die Bauarten unterscheiden sich vor allem in ihrer optischen Wirkung, der Stellung der Füllstäbe und ihrer möglichen Nutzung.
Bei Bedarf seitlich scrollen.
| Bauart | Kennzeichen | Typische Aufgaben |
|---|---|---|
| Typ Berlin | Großformatiger Aluminiumrost mit hydraulisch verpressten Knotenpunkten | Fassaden, Decken, Sonnenschutz, Wartungs- und Putzstege |
| Vollrost | Trag- und Füllstäbe besitzen die gleiche Höhe und wirken in beiden Richtungen gleichmäßig | Sichtschutz, Raumteiler, Geländerfüllungen, Decken und Sonnenschutz |
| Jalousierost Typ 1 | Press-Jalousie-Vollrost mit frei wählbarem Winkel der schrägen Füllstäbe | Sonnenschutz, begehbare Bühnen mit Durchblickschutz, Sicht- und Windschutz |
| Jalousierost Typ 2 | Zurückgesetzte Tragstäbe und hervorstehende Füllstäbe im Winkel von 45 Grad | Blickdichte Verkleidungen, halboffener Sonnenschutz sowie Wetter- und Lüftungsschutz |
Die optische Abschirmung hängt von Stabwinkel, Stabhöhe, Teilung und Betrachtungsrichtung ab. Bei begehbaren Elementen ist zusätzlich eine projektbezogene Tragfähigkeitsprüfung erforderlich.
Ausführungen
Fassadengitterroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Fassadengitterrost Typ Berlin
Leichter Aluminiumrost für großformatige Fassaden, Decken und Sonnenschutzanlagen. Möglich sind nicht begehbare Sonnenschutzelemente sowie kombinierte Wartungsstege und Putzstege mit Sonnenschutzfunktion.

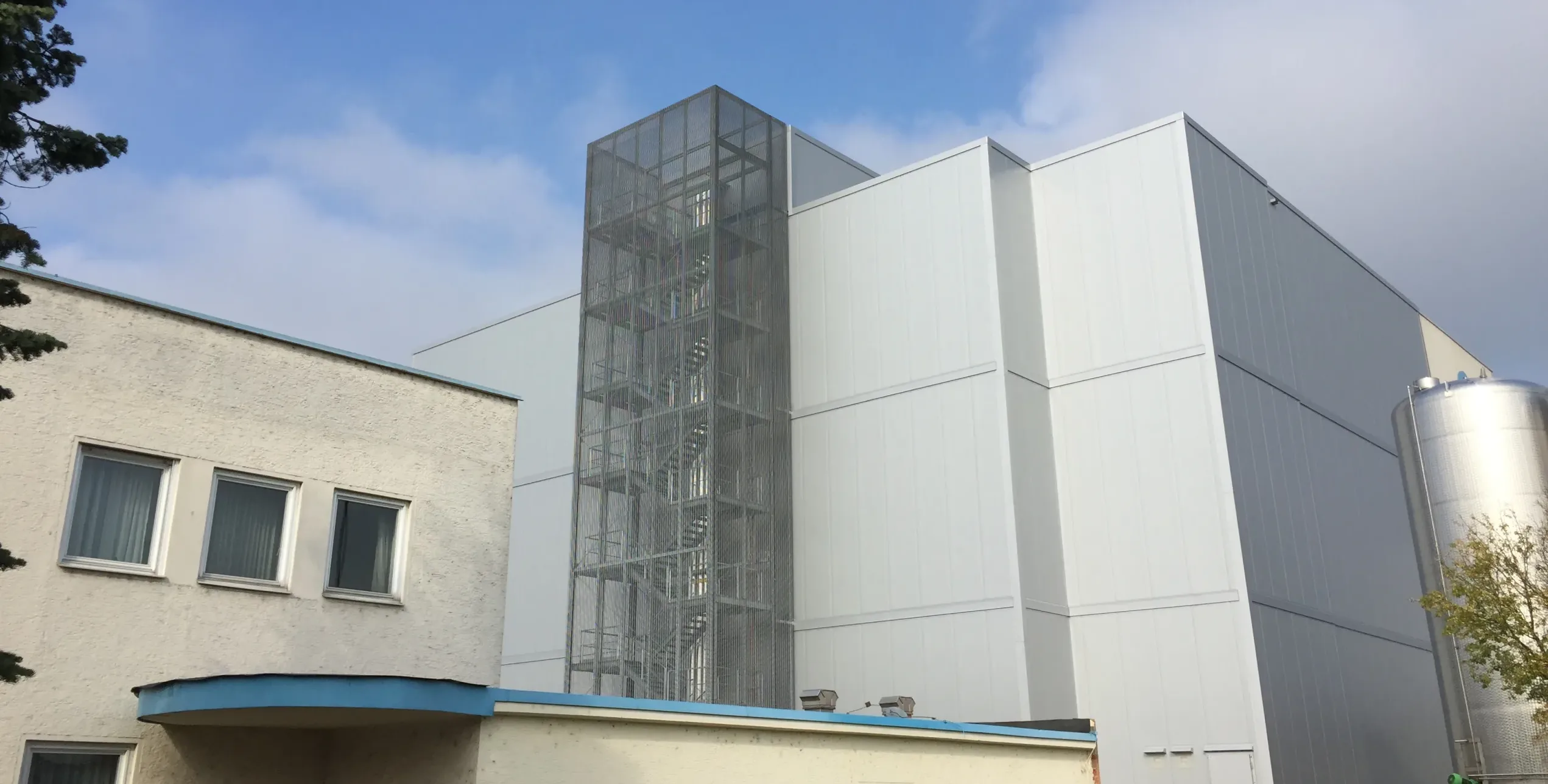

Treppeneinhausungen und Treppentürme
Großformatige Aluminiumroste für leichte, luftdurchlässige und architektonisch klare Treppenturmverkleidungen.

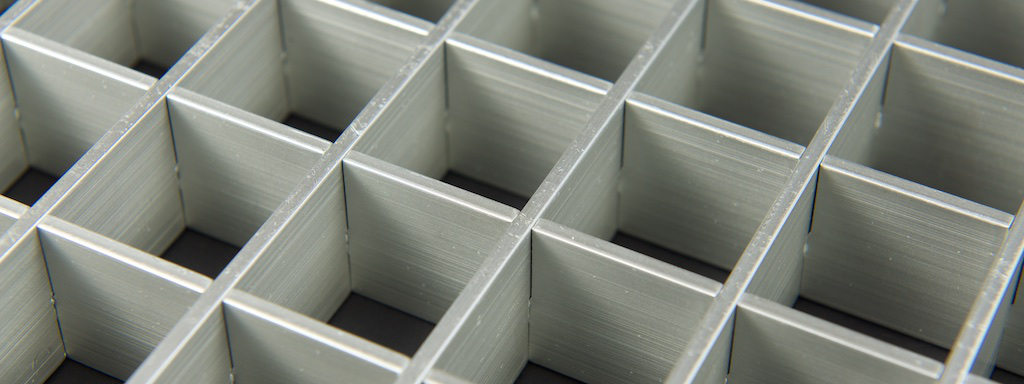

Vollroste
Trag- und Füllstäbe gleicher Höhe erzeugen ein ruhiges, in beiden Stabrichtungen gleichmäßiges Erscheinungsbild.

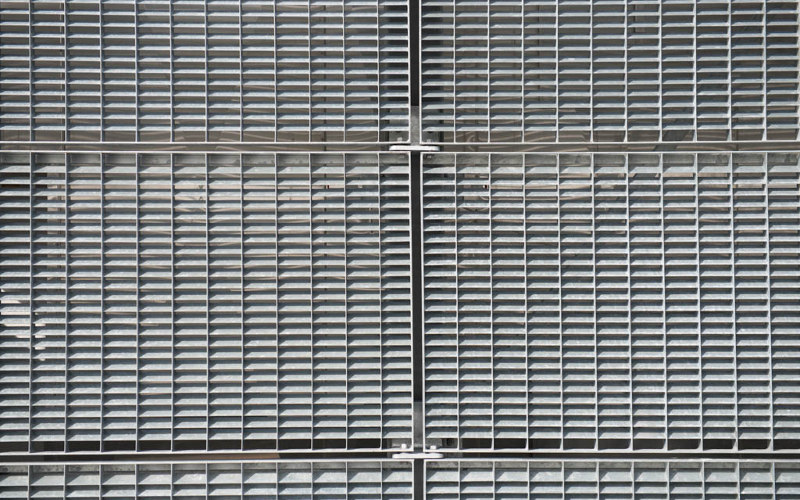

Jalousierost Typ 1
Schräggestellte Füllstäbe mit projektbezogen wählbarem Winkel für kontrollierte Einsicht und Verschattung.

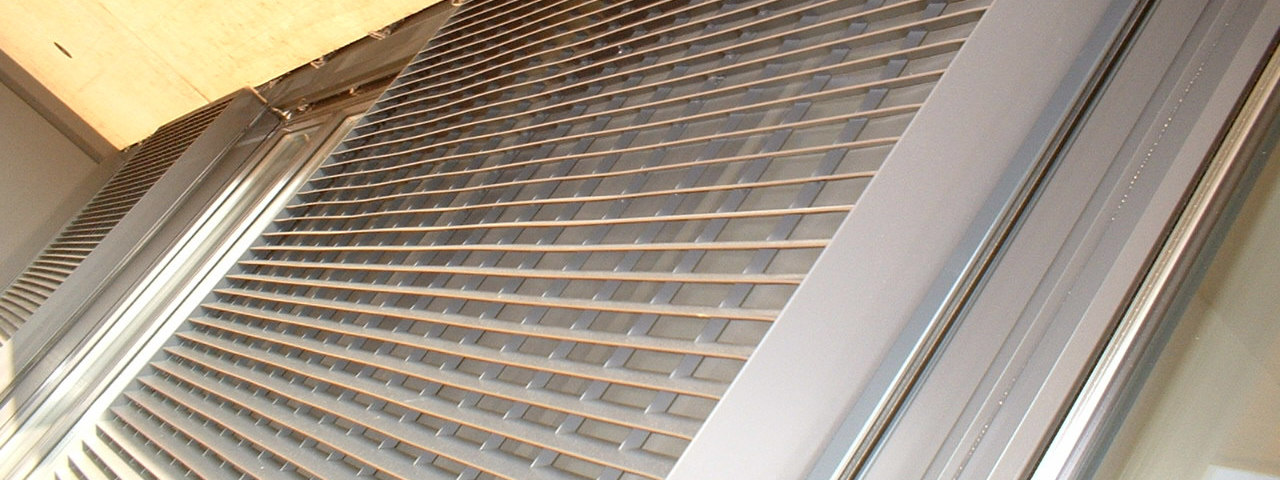

Jalousierost Typ 2
Füllstäbe im Winkel von 45 Grad bilden eine aus der Sichtseite geschlossene oder halboffene Fassadenwirkung.
Sonnenschutzroste
Feststehende Gitterroste für Fenster und Glasfassaden, horizontal, vertikal oder als kombinierter Wartungssteg geplant.
Begehbare Fassadenroste
Wartungsstege und Putzbalkone werden nach Nutzung, Spannweite, Auflagerung und Befestigung ausgelegt.

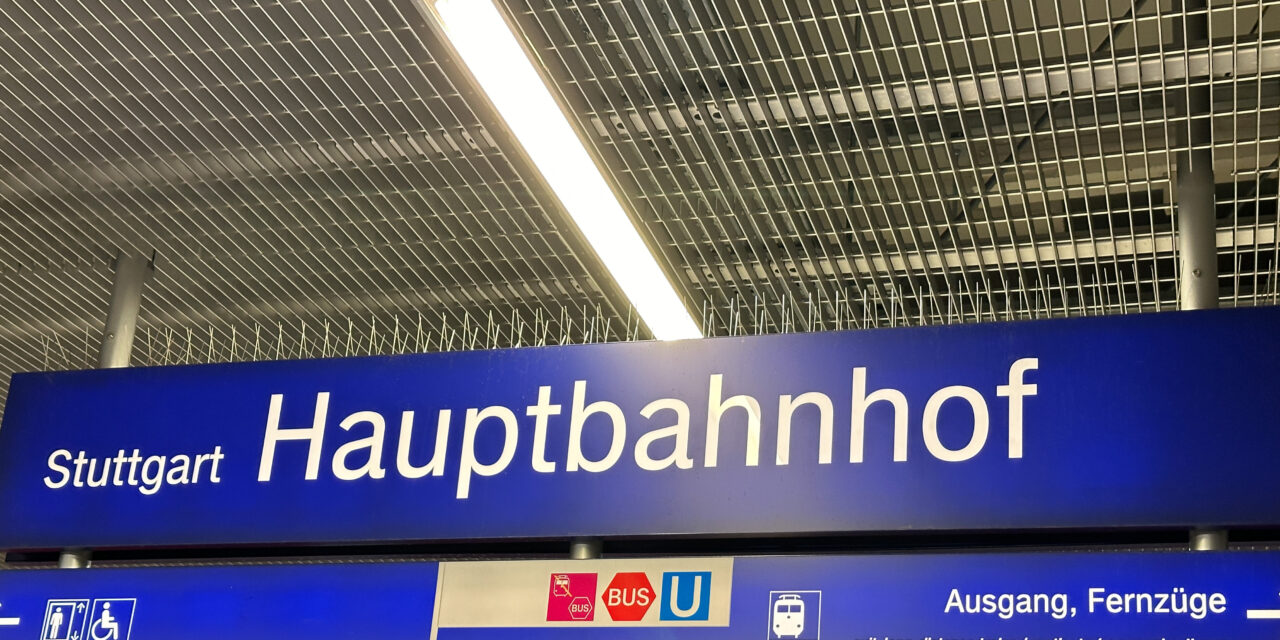

Deckenroste
Leichte Aluminium Gitterroste für gleichmäßige Deckenflächen, technische Einbauten und geplante Revisionszugänge.
Technische Orientierung
Technische Angaben zu Fassadengitterroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauarten | Typ Berlin, Vollrost, Jalousierost Typ 1 und Jalousierost Typ 2 |
|---|---|
| Werkstoffe | Aluminium oder Stahl passend zu Bauart, Konstruktion und Umgebung |
| Typ Berlin | Aluminium AlMgSi 0,5 F22, hydraulisch verpresst |
| Maximalformat Typ Berlin | Projektbezogen bis 6000 × 1284 mm |
| Oberflächen | Eloxiert, beschichtet oder bei Stahl feuerverzinkt, jeweils projektbezogen |
| Füllstabstellung | Gerade oder schräg, bei Jalousierost Typ 1 frei wählbar und bei Typ 2 mit 45 Grad |
| Nutzung | Nicht begehbar oder als gesondert ausgelegter Wartungs-, Putz- oder Laufsteg |
| Befestigung | Abgestimmt auf Elementteilung, Unterkonstruktion, Windlast und Montagefolge |
| Fertigung | Projektbezogene Maßanfertigung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Funktion und Einbauort
Fassade, Decke, Sichtschutz, Sonnenschutz, Wetter- oder Lüftungsschutz sowie Innen oder Außen
- 2Ansichten und Himmelsrichtung
Sichtseite, gewünschte Einsehbarkeit, Sonnenstand und relevante Betrachtungsrichtungen
- 3Elementmaße
Gesamtfläche, Einzelabmessungen, Fugen, Ausschnitte, Revisionsöffnungen und Tragstabrichtung
- 4Lasten und Nutzung
Windlasten, Eigengewicht, mögliche Anpralllasten und bei Begehbarkeit die erforderlichen Nutzlasten
- 5Unterkonstruktion
Auflager, Befestigungspunkte, Randabstände, Anschlüsse und geplante Montagefolge
- 6Oberfläche und Unterlagen
Werkstoff, Farbton, Sichtanforderung, Stückzahl sowie Ansichten, Schnitte und bemaßte Zeichnungen
Einsatzbereiche
Typische Anwendungen für Fassadengitterroste

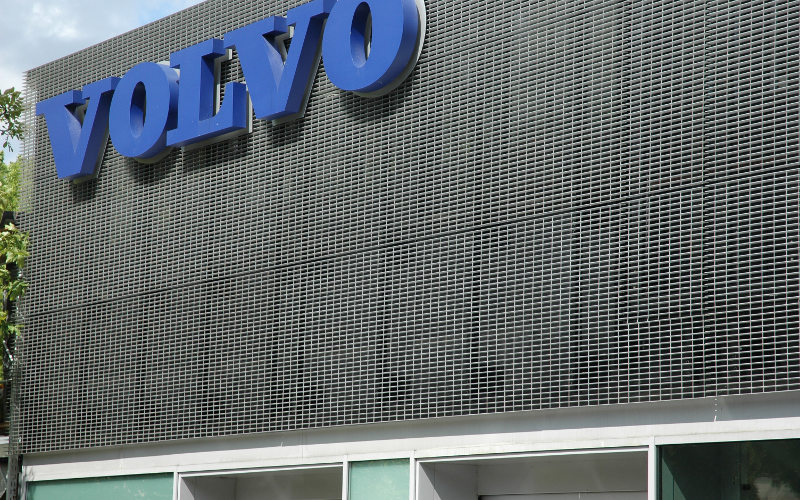

Fassadenbekleidung
Offene Metallflächen für technische Gebäude, Parkhäuser, Stationen und architektonische Hüllen
Sonnenschutz
Vorgelagerte Elemente zur konstruktiven Verschattung von Fenster- und Glasflächen
Sicht- und Durchblickschutz
Gerade oder geneigte Stäbe begrenzen die Einsehbarkeit aus definierten Blickrichtungen
Wetter und Lüftung
Halboffene Flächen für Luftdurchlass und einen projektbezogenen Wetterschutz
Wartungs- und Putzstege
Begehbare Konstruktionen für Fassadenpflege und technische Wartungszugänge
Referenzen und Fachbeiträge
Typ Berlin in Planung und Anwendung
Ausgewählte rotec Beiträge zeigen technische Hintergründe und ausgeführte Projekte.
Fachbeiträge anzeigen
rotec Aluminium Fassadengitterrost
Der Blogbeitrag zeigt den Aluminium Fassadengitterrost Typ Berlin im architektonischen Einsatz und gibt weitere Einblicke in Gestaltung und Anwendung.
Blogbeitrag ansehen ›Häufige Fragen
Antworten zu Fassadengitterroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Fassadengitterrost?
Ein Fassadengitterrost ist ein Gitterrost, dessen Geometrie und Ausführung auf eine Fassadenfunktion abgestimmt werden. Er kann unter anderem der Gestaltung, Verschattung, Abschirmung oder Belüftung dienen.
Was ist der Fassadengitterrost Typ Berlin?
Typ Berlin ist ein großformatiger Aluminium Fassadengitterrost aus AlMgSi 0,5 F22. Trag- und Füllstäbe werden hydraulisch zu festen Knotenpunkten verpresst.
Welche Größe ist beim Typ Berlin möglich?
Der Fassadengitterrost Typ Berlin kann projektbezogen bis zu einer Größe von 6000 × 1284 mm gefertigt werden.
Was unterscheidet einen Vollrost vom normalen Pressrost?
Beim Vollrost besitzen Trag- und Füllstäbe die gleiche Höhe. Dadurch entsteht in beiden Stabrichtungen und von beiden Seiten eine besonders gleichmäßige Optik.
Wie funktioniert ein Jalousierost?
Schräggestellte Füllstäbe begrenzen je nach Winkel und Betrachtungsrichtung den Durchblick und den direkten Lichteinfall. Die Wirkung wird über Stabwinkel, Teilung, Stabhöhe und Einbaurichtung geplant.
Was ist der Unterschied zwischen Jalousierost Typ 1 und Typ 2?
Typ 1 ist ein Press-Jalousie-Vollrost mit frei wählbarem Füllstabwinkel. Bei Typ 2 sind die Tragstäbe zurückgesetzt und die hervorstehenden Füllstäbe werden im Winkel von 45 Grad angeordnet.
Sind Fassadengitterroste blickdicht?
Das hängt von Bauart, Stabwinkel, Teilung und Blickrichtung ab. Jalousieroste können aus einer definierten Richtung stark sichthemmend bis optisch geschlossen wirken, bleiben aber konstruktiv offen.
Können Fassadengitterroste als Sonnenschutz dienen?
Ja. Besondere Stabhöhen oder schräggestellte Füllstäbe können den direkten Lichteinfall reduzieren. Himmelsrichtung, Sonnenstand und gewünschte Verschattung müssen in die Planung einbezogen werden.
Kann der Typ Berlin als Sonnenschutz verwendet werden?
Ja. Der Aluminium Fassadengitterrost Typ Berlin wird als nicht begehbarer Sonnenschutz sowie in kombinierten Konstruktionen aus Wartungs- oder Putzsteg und Sonnenschutz eingesetzt. Die Ausführung wird passend zu Fassade, Himmelsrichtung und Nutzung geplant.
Sind Fassadengitterroste begehbar?
Nur wenn die konkrete Ausführung dafür bemessen wurde. Wartungsstege, Putzbalkone und Laufstege benötigen eine eigene Prüfung von Belastung, Spannweite, Auflagerung, Befestigung und Rutschhemmung.
Welche Oberfläche ist möglich?
Für Aluminium kommen besonders eloxierte oder beschichtete Oberflächen infrage. Stahl kann beispielsweise feuerverzinkt oder beschichtet ausgeführt werden. Die Auswahl richtet sich nach Bauart, Umgebung und Gestaltung.
Welche Angaben werden für ein Angebot benötigt?
Hilfreich sind Funktion, Einbauort, Gesamtfläche, Elementmaße, Himmelsrichtung, gewünschte Einsehbarkeit, Werkstoff, Oberfläche, Unterkonstruktion, Lasten und bemaßte Planunterlagen.
Werden Fassadengitterroste nach Maß gefertigt?
Ja. Abmessungen, Elementteilung, Geometrie, Oberfläche und Befestigung werden passend zum jeweiligen Projekt festgelegt.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
