Durchmesser oder Radius bestimmen die Grundform des Gitterrostes.
Rundroste und Segmentroste
Runde und segmentierte Gitterroste für besondere Grundrisse
Rundroste, Halbkreise und Kreissegmente ermöglichen passgenaue Lösungen für runde Öffnungen, Podeste und architektonische Flächen. Durchmesser, Mittelpunkt, Teilung, Auflager und Tragstabrichtung müssen gemeinsam festgelegt werden.
- Vollkreise, Halbkreise und Kreissegmente
- Mehrteilige Lösungen für große runde Flächen
- Projektbezogene Einfassung und Rostaufteilung

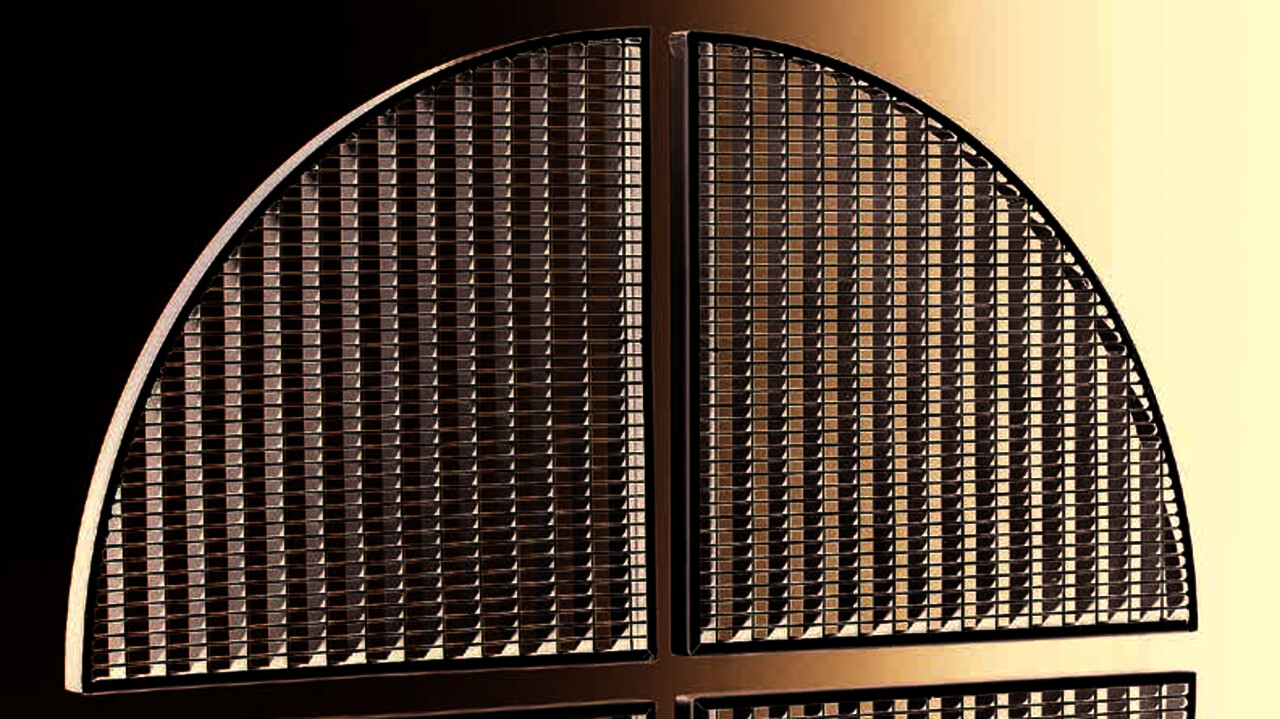

Große Flächen können für Transport, Montage und Auflagerung in Segmente gegliedert werden.
Tragstabrichtung und Segmentfugen werden für jede Einzelposition festgelegt.
Gebogene und gerade Randbereiche erhalten eine abgestimmte Einfassung.
Richtig bestellen
Rundrost oder Segmentrost in sechs Schritten planen
Eine runde Außenform ist nur dann eindeutig, wenn Geometrie, Teilung und tragende Konstruktion gemeinsam beschrieben werden.
Planungsschritte anzeigen
Grundform wählen
Vollkreis, Halbkreis, Viertelkreis, Ringsegment oder freies Kreissegment festlegen.
Geometrie bemaßen
Durchmesser, Radius, Mittelpunkt, Sehne und erforderliche Winkel angeben.
Teilung festlegen
Anzahl und Lage der Einzelroste sowie die gewünschten Stoßfugen darstellen.
Auflager zeichnen
Umlaufende und innere Auflager sowie ihre Breite eindeutig kennzeichnen.
Tragstabrichtung markieren
Für jedes Segment zeigen, welche Stäbe die freie Spannweite überbrücken.
Projektangaben ergänzen
Belastung, Masche, Werkstoff, Oberfläche, Befestigung und Stückzahl nennen.
Produkt verstehen
Was unterscheidet Rundroste und Segmentroste?

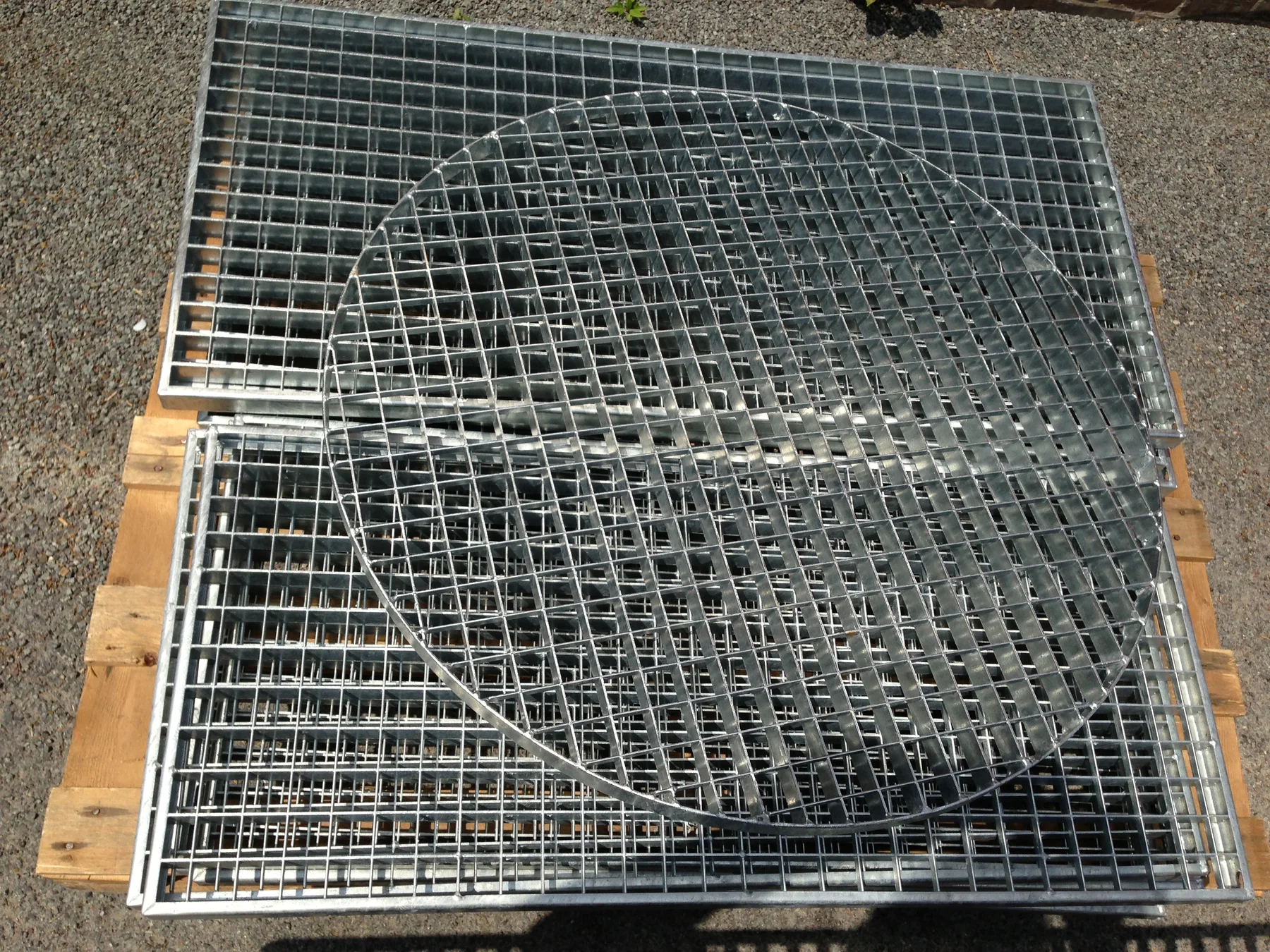

Ein Rundrost besitzt eine kreisförmige Außenkontur. Je nach Durchmesser, Einbau und Montage kann er aus einem Stück oder aus mehreren Segmenten bestehen. Segmentroste bilden Teilbereiche eines Kreises und lassen sich zu Halbkreisen, Ringen oder vollständigen runden Flächen zusammensetzen.
Die Aufteilung richtet sich nicht allein nach der Optik. Einzelgewicht, Transportweg, Montageöffnung, Auflagerung und Belastung bestimmen, wie viele Segmente technisch und wirtschaftlich sinnvoll sind. Jede Position erhält deshalb eine eindeutige Kennzeichnung.
Auch bei gebogenen Außenkanten bleiben die Tragstäbe gerade. Ihre Richtung muss so gewählt werden, dass sie von einem geeigneten Auflager zum nächsten führen. Bei großen oder komplexen Flächen ist ein abgestimmter Verlegeplan besonders wichtig.
Auswahlhilfe
Vollkreis, Segment oder Ringfläche auswählen
Die geeignete Bauform richtet sich nach Größe, Öffnung, Montageweg und vorhandener Unterkonstruktion.
Bei Bedarf seitlich scrollen.
| Bauform | Geometrie | Typische Aufgabe | Wichtige Planungsangabe |
|---|---|---|---|
| Rundrost | Vollständiger Kreis | Runde Schacht oder Flächenabdeckung | Durchmesser, Mittelpunkt und Tragstabrichtung |
| Halbkreis | 180 Grad Segment | Abschluss an gerader Kante oder Wand | Radius, gerade Bezugskante und Auflager |
| Kreissegment | Teilfläche zwischen Bogen und Sehne | Bogenförmige Randzone oder Fassadenfeld | Radius, Sehnenlänge und Segmenthöhe |
| Ringsegment | Fläche zwischen Innen- und Außenradius | Umschließung von Behältern oder runden Bauteilen | Innenradius, Außenradius und Winkel |
Bei mehrteiligen Rundflächen müssen Segmentfugen über geeigneten Auflagern liegen und im Verlegeplan eindeutig dargestellt sein.
Kreisgeometrie
Diese Maße definieren Rundroste und Kreissegmente
Nicht jede runde Form lässt sich allein durch einen Durchmesser beschreiben. Bei Segmenten werden weitere Bezugswerte benötigt.
Bei Bedarf seitlich scrollen.
| Maß | Bedeutung | Erforderlich bei |
|---|---|---|
| Durchmesser | Gesamtbreite eines vollständigen Kreises | Rundrost |
| Radius | Abstand vom Mittelpunkt zur gebogenen Außenkante | Alle Kreisformen |
| Mittelpunkt | Geometrischer Bezugspunkt der Kreislinie | Rundrost und Segmente |
| Sehnenlänge | Gerade Verbindung der beiden Bogenendpunkte | Kreissegment |
| Segmenthöhe | Größter Abstand zwischen Sehne und Kreisbogen | Kreissegment |
| Winkel | Anteil des Vollkreises | Ring und Kreissegmente |
Alle Maße müssen sich auf dieselbe Draufsicht und eindeutig bezeichnete Bezugspunkte beziehen.
Segmentaufteilung
Teilungsfugen, Auflager und Positionsnummern abstimmen
Die Segmentierung beeinflusst Tragwirkung, Montage, Optik und spätere Demontierbarkeit.
Bei Bedarf seitlich scrollen.
| Prüfpunkt | Planungshinweis |
|---|---|
| Stoßfugen | Nur über geeigneten Auflagern anordnen |
| Positionsnummern | Jedes Segment im Verlegeplan eindeutig kennzeichnen |
| Tragstabrichtung | Bei jedem Segment separat eintragen |
| Montageweg | Türöffnungen, Hebezeuge und Zugänglichkeit berücksichtigen |
| Befestigung | Passend zu Rost, Auflager und gewünschter Demontierbarkeit wählen |
Die Anzahl der Segmente wird erst nach Prüfung von Abmessungen, Gewicht, Belastung und Unterkonstruktion festgelegt.
Ausführungen
Rundroste und Segmentroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Rundroste
Vollständig kreisförmige Gitterroste für runde Öffnungen und Flächen.
Halbkreisroste
Halbrunde Ausführung mit gebogener und gerader Außenkante.
Kreissegmente
Bogenförmige Teilflächen für freie Kreisaufteilungen.
Ringsegmente
Segmentierte Flächen zwischen einem Innen- und Außenradius.
Mehrteilige Rundflächen
Positionsweise gefertigte Segmente mit abgestimmten Fugen und Auflagern.
Technische Orientierung
Technische Angaben zu Rundroste und Segmentroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Geometrien | Vollkreis, Halbkreis, Viertelkreis, Kreissegment und Ringsegment |
|---|---|
| Rostbauart | Projektbezogen geeignete Pressroste und weitere Gitterrostbauarten |
| Einfassung | Gebogene und gerade Randbereiche konstruktiv eingefasst |
| Werkstoff | Stahl feuerverzinkt sowie weitere Werkstoffe nach Anwendung |
| Bemaßung | Durchmesser oder Radius, Mittelpunkt, Sehne, Segmenthöhe und Winkel nach Form |
| Rostaufteilung | Nach Größe, Gewicht, Auflagerung, Transport und Montage |
| Tragstabrichtung | Für jede Einzelposition im Verlegeplan anzugeben |
| Belastbarkeit | Projektbezogen nach freier Spannweite, Auflagerung, Segmentierung und Nutzung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Kreisform festlegen
Vollkreis, Teilkreis oder Ringsegment in einer Draufsicht darstellen.
- 2Geometrie bemaßen
Durchmesser, Radien, Mittelpunkt, Sehnen und Winkel vollständig eintragen.
- 3Unterkonstruktion zeichnen
Umlaufende und innere Auflager mit ihrer Breite darstellen.
- 4Segmente kennzeichnen
Teilungsfugen, Positionsnummern und Tragstabrichtung je Rost angeben.
- 5Belastung und Nutzung
Begehbarkeit, Punktlasten, Flächenlasten oder andere Beanspruchungen nennen.
- 6Montage berücksichtigen
Zugangsweg, maximales Einzelgewicht, Befestigung, Stückzahl und Termin ergänzen.
Einsatzbereiche
Typische Anwendungen für Rundroste und Segmentroste
Runde Schächte
Passgenaue Abdeckungen für kreisförmige Öffnungen und Baukörper.
Behälter und Silos
Ringsegmente und Teilflächen um runde Anlagenteile.
Podeste
Mehrteilige Rundflächen für technische und betriebliche Ebenen.
Architektur
Gebogene Konturen für Fassaden, Decken und gestalterische Flächen.
Industrieanlagen
Segmentierte Lauf und Arbeitsflächen um Aggregate und Behälter.
Sanierung
Anpassung an vorhandene kreisförmige Öffnungen und Unterkonstruktionen.
Häufige Fragen
Antworten zu Rundroste und Segmentroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Segmentrost?
Ein Segmentrost bildet einen Teil einer runden oder ringförmigen Fläche. Mehrere nummerierte Segmente können zu einer vollständigen Rundfläche zusammengesetzt werden.
Kann ein Rundrost aus einem Stück gefertigt werden?
Das hängt von Durchmesser, Gewicht, Rostbauart, Transportweg, Montage und Belastung ab. Größere Flächen werden häufig in mehrere Segmente geteilt.
Welche Maße werden für einen Rundrost benötigt?
Benötigt werden mindestens Durchmesser, Mittelpunkt, Rostaufteilung, Auflagerung und Tragstabrichtung. Bei Teilkreisen kommen Radius, Sehnenlänge, Segmenthöhe oder Winkel hinzu.
Was ist ein Ringsegment?
Ein Ringsegment ist eine gebogene Teilfläche zwischen einem Innenradius und einem Außenradius. Zusätzlich wird der zugehörige Winkel oder die genaue Endpunktlage benötigt.
Wie werden Segmentfugen angeordnet?
Fugen müssen zur Rostaufteilung und zur Unterkonstruktion passen. Sie sollten über geeigneten Auflagern liegen und im Verlegeplan eindeutig dargestellt sein.
Sind die Tragstäbe bei einem Rundrost gebogen?
Nein. Die Tragstäbe bleiben gerade und müssen zwischen geeigneten Auflagern verlaufen. Die runde Form entsteht durch die Außenkontur und ihre Einfassung.
Warum ist ein Verlegeplan sinnvoll?
Er zeigt Segmentaufteilung, Positionsnummern, Tragstabrichtungen, Fugen und Auflager. Dadurch werden Montage und spätere Zuordnung deutlich sicherer.
Sind rutschhemmende Rundroste möglich?
Ja. Die konkrete Rostbauart, Profilrichtung und geforderte Rutschhemmung müssen jedoch zur Nutzung und Geometrie passen.
Kann rotec bei der Segmentaufteilung unterstützen?
Ja. rotec ordnet die Aufteilung anhand von Geometrie, Gewicht, Auflagerung, Belastung und Montagebedingungen technisch ein.
Welche Unterlagen sind für die Anfrage geeignet?
Am besten eignen sich eine bemaßte PDF Zeichnung und ergänzend eine CAD Datei. Zusätzlich werden Belastung, Ausführung, Stückzahl und Termin benötigt.
Welche Befestigungen kommen infrage?
Die Befestigung richtet sich nach Rostbauart, Auflager, Nutzung und gewünschter Demontierbarkeit. Sie wird projektbezogen ausgewählt.
Können vorhandene runde Öffnungen nachgerüstet werden?
Grundsätzlich ja. Dafür müssen tatsächlicher Durchmesser, Rundheit, Höhenlage, Auflager und mögliche Bautoleranzen an mehreren Stellen aufgenommen werden.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
