Die passende Befestigung für Rotec-Stabil richtet sich nach Rosthöhe, Unterkonstruktion und Zugänglichkeit bei der Montage. Vergleichen Sie die Montagearten und wählen Sie die Artikelnummer passend zum Werkstoff.
Lösbare Klemmverbindung ohne Anbohren der Unterkonstruktion. Montage von unten, sofern die Befestigungsstelle zugänglich ist. Inklusive Befestigungsmaterial.
| Rosthöhe | Stahl feuerverzinkt | Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0122 002 | 60 8700 0033 004 |
| 50 mm | 60 8700 0123 002 | 60 8700 0034 004 |
| 75 mm | 60 8700 0124 002 | 60 8700 0035 004 |
Lösbare Befestigung auf waagerechten Trägerflanschen mit Montage von oben. Die Befestigung erfolgt mit einer zur Profilöffnung passenden Olive und einer M8-Senkkopfschraube. Die hier aufgeführten C-Clip-Sätze sind für das Standardprofil Stabil mit Olive vorgesehen. Abbildung: C-Clip-Grundkörper.
| Rosthöhe | Stahl feuerverzinkt | Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8700 0109 002 | 60 8700 0109 004 |
| 50 mm | 60 8700 0110 002 | 60 8700 0110 004 |
| 75 mm | 60 8700 0111 002 | 60 8700 0111 004 |
Zur Verschraubung von oben durch den Rost in die Unterkonstruktion. Eine profilgerechte Olive ist erforderlich; Schrauben und Olive separat abstimmen.
| Rosthöhe | Stahl bandverzinkt | Edelstahl 1.4301 |
|---|---|---|
| 40 mm | 60 8000 0013 005 | 60 8000 0013 004 |
| 50 mm | 60 8000 0020 005 | 60 8000 0020 004 |
| 75 mm | 60 8000 0005 005 | 60 8000 0005 004 |
Einzeln erhältliche profilgerechte Auflage mit Senkloch für eine M8-Schraube. Für das Standardprofil Stabil, nicht für Stabil Xtrem. Passend zum Montageaufbau auswählen; Schraube nicht im Lieferumfang. Die drei Oliven sind alternative Ausführungen.
| Werkstoff | Artikelnummer |
|---|---|
| Edelstahl 1.4301 | 60 8700 0089 004 |
Einzeln erhältliche profilgerechte Auflage mit Senkloch für eine M8-Schraube. Für das Standardprofil Stabil, nicht für Stabil Xtrem. Passend zum Montageaufbau auswählen; Schraube nicht im Lieferumfang. Die drei Oliven sind alternative Ausführungen.
| Werkstoff | Artikelnummer |
|---|---|

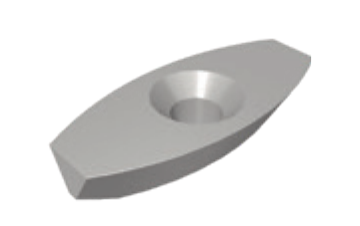

| Gussstahl galvanisch verzinkt | 60 8700 0400 008 |
Einzeln erhältliche profilgerechte Auflage mit Senkloch für eine M8-Schraube. Für das Standardprofil Stabil, nicht für Stabil Xtrem. Passend zum Montageaufbau auswählen; Schraube nicht im Lieferumfang. Die drei Oliven sind alternative Ausführungen.

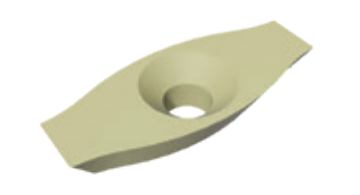

| Werkstoff | Artikelnummer |
|---|---|
| Kunststoff | 60 8700 0366 016 |
Für Träger mit senkrechtem Steg, zusammen mit passendem Distanzstück. Die Kralle wird durch den Rost verschraubt und unter der Unterkonstruktion eingehakt. Mindestmaß 60 mm zwischen Oberkante Rost und Unterkante Unterkonstruktion. Lieferung ohne Schrauben und Auflagen; passend zum Profil ergänzen. Für Stabil ist eine passende Olive für M8 erforderlich.
| Werkstoff | Artikelnummer |
|---|---|
| Stahl galvanisch verzinkt | 60 8700 0091 008 |
Verbindet stirnseitig aneinandergelegte Roste von innen in Längsrichtung, ohne die Unterkonstruktion anzubohren. Für alle fünf Rostprofile. Verbindung ersetzt keinen Nachweis der Auflagerung.
| Werkstoff | Artikelnummer |
|---|---|
| Rosthöhe 40 mm / Verbinderhöhe 33 mm, Stahl feuerverzinkt | 60 8000 0025 002 |
| Rosthöhe 50 mm / Verbinderhöhe 43 mm, Stahl feuerverzinkt | 60 8000 0026 002 |
| Rosthöhe 75 mm / Verbinderhöhe 68 mm, Stahl feuerverzinkt | 60 8000 0027 002 |
| Rosthöhe 100 mm / Verbinderhöhe 93 mm, Stahl feuerverzinkt | 60 8000 0028 002 |
Für stirnseitige Montage, Verbindung oder Abschluss. Gleicht Rostlängenabweichungen bis 30 mm aus. Edelstahl 1.4301; Lieferung mit vier Schrauben. Für Rosthöhe 40 mm aus Flachstahl 35 × 3 mm, für 75 mm aus 60 × 5 mm. Auswahl nach Rostbreite B und Rosthöhe H.
| Werkstoff | Artikelnummer |
|---|---|
| B 120 / H 40 mm · A 115 / N 60 mm | 60 3100 3050 004 |
| B 150 / H 40 mm · A 145 / N 90 mm | 60 3100 0477 004 |
| B 180 / H 40 mm · A 175 / N 90 mm | 60 3100 3051 004 |
| B 200 / H 40 mm · A 195 / N 90 mm | 60 3100 0478 004 |
| B 240 / H 40 mm · A 235 / N 120 mm | 60 3100 3052 004 |
| B 240 / H 75 mm · A 235 / N 120 mm | 60 3100 3057 004 |
| B 250 / H 40 mm · A 245 / N 130 mm | 60 3100 0086 004 |
| B 250 / H 75 mm · A 245 / N 130 mm | 60 3100 3058 004 |
| B 300 / H 40 mm · A 295 / N 180 mm | 60 3100 3053 004 |
| B 300 / H 75 mm · A 295 / N 180 mm | 60 3100 3059 004 |
| B 360 / H 40 mm · A 355 / N 240 mm | 60 3100 3054 004 |
| B 420 / H 40 mm · A 415 / N 300 mm | 60 3100 3055 004 |
| B 480 / H 40 mm · A 475 / N 360 mm | 60 3100 3056 004 |
Befestigungsart, Schraubenlänge und Befestigungspunkte passend zu Belastung, Rosthöhe, Werkstoff und Unterkonstruktion festlegen. Die gezeigten Abbildungen dienen der Bauteilerkennung; Details können je nach Ausführung abweichen. Bei Verbindern und Winkeln muss die aufgeführte Größe zur tatsächlich vorhandenen Rosthöhe und -breite passen.
M8-Senkschrauben sind in 35, 45 und 70 mm Länge aufgeführt. Bei einzeln bestellten Auflagen gehören Schrauben nicht zum Lieferumfang. Die benötigte Länge ergibt sich aus Rosthöhe, Auflager und Gegenhalter.
Alle Schrauben- und Mutter-Artikelnummern finden Sie auf Seite 2 der PDF.
