Der Blechbelag verhindert den direkten Durchblick und hält Flüssigkeiten, Schmutz und Niederschläge weitgehend zurück.
Kombiroste
Kombiroste nach Maß für geschlossene und belastbare Flächen
Kombiroste verbinden die Tragstruktur eines Gitterrostes mit einem vollflächigen oder teilweise aufgesetzten Tränenblech. Solche Gitterroste mit Tränenblech bilden maßgefertigte Abdeckungen und Arbeitsflächen ohne direkten Durchblick. Sie reduzieren den Durchlass von Schmutz, Flüssigkeiten und Niederschlägen, sind jedoch nicht automatisch wasserdicht.
- Tragender Gitterrost mit vollflächigem oder teilflächigem Tränenblech
- Maßanfertigung passend zu Öffnung, Auflagerung und Belastung
- Für Bühnen, Übergänge, technische Zugänge und Schachtabdeckungen
Der darunterliegende Gitterrost verteilt die Last und ermöglicht eine auf die Spannweite abgestimmte Auslegung.
Der profilierte Blechbelag kann abhängig von Aufgabe und Konstruktion teilflächig oder vollflächig vorgesehen werden.
Abmessungen, Tragstäbe, Auflagerung, Blechbelag und Befestigung werden für das konkrete Projekt festgelegt.
Richtig bestellen
In sechs Schritten zum passenden Kombirost
Für eine verlässliche Auslegung müssen Öffnung, Last, Spannweite und gewünschte Blechfläche gemeinsam betrachtet werden.
Planungsschritte anzeigen
Funktion beschreiben
Bühne, Übergang, Schacht, Wartungsöffnung oder geschlossene Abdeckung eindeutig benennen.
Maßart festlegen
Angeben, ob Fertigmaß, Schachtöffnungsmaß oder Zargenaußenmaß gemeint ist.
Auflager aufnehmen
Freie Spannweite, Tragstabrichtung, Auflagebreite und vorhandene Unterkonstruktion dokumentieren.
Belastung nennen
Flächenlast, Einzellast, Fahrzeug oder Radlast sowie die Lastangriffsfläche angeben.
Blechfläche wählen
Vollflächigen oder teilflächigen Belag, Profil und gewünschte Oberfläche bestimmen.
Bedienung klären
Fest verschraubt, abnehmbar oder mit Öffnungshilfe sowie benötigte Sicherungen festlegen.
Produkt verstehen
Wie ist ein Kombirost aufgebaut?
Ein Kombirost besteht aus einem tragenden Gitterrost und einem darauf angeordneten profilierten Blech. Beide Bauteile bilden eine stabile Einheit. Der Gitterrost übernimmt die Lastabtragung, während der Blechbelag die Fläche schließt und die Oberseite prägt.
Gegenüber einem offenen Gitterrost bietet die geschlossene Oberfläche Sichtschutz nach unten und reduziert den Durchlass von Flüssigkeiten, Schmutz und Witterungsniederschlägen. Das ist besonders bei Arbeitsbühnen, Übergängen und technischen Abdeckungen von Vorteil.
Eine einfache Blechabdeckung ist nicht automatisch ein Kombirost. Erst die tragende Rostkonstruktion unter dem Blech macht den Kombirost aus. Für jedes Projekt werden deshalb Belastung, freie Spannweite, Auflagerung und Verbindung der Bauteile geprüft.
Auswahlhilfe
Kombirost, offener Gitterrost oder Blechabdeckung?
Die gewünschte Funktion entscheidet, welcher Aufbau sinnvoll ist.
Bei Bedarf seitlich scrollen.
| Ausführung | Typische Eigenschaft | Geeignet für |
|---|---|---|
| Kombirost | Tragender Gitterrost mit vollflächigem oder teilflächigem profiliertem Blech | Geschlossene, belastbare Bühnen, Übergänge und Abdeckungen |
| Offener Gitterrost | Hoher Licht-, Luft- und Flüssigkeitsdurchlass bei geringem Eigengewicht | Laufwege, Podeste und belüftete Abdeckungen |
| Blechabdeckung | Geschlossene Deckfläche ohne darunterliegenden tragenden Gitterrost | Kleinere Öffnungen und projektbezogen ausgelegte Schachtdeckel |
| Schwerlastrost | Offene, besonders tragfähige Rostkonstruktion für hohe Lasten | Befahrene Flächen und hohe Radlasten |

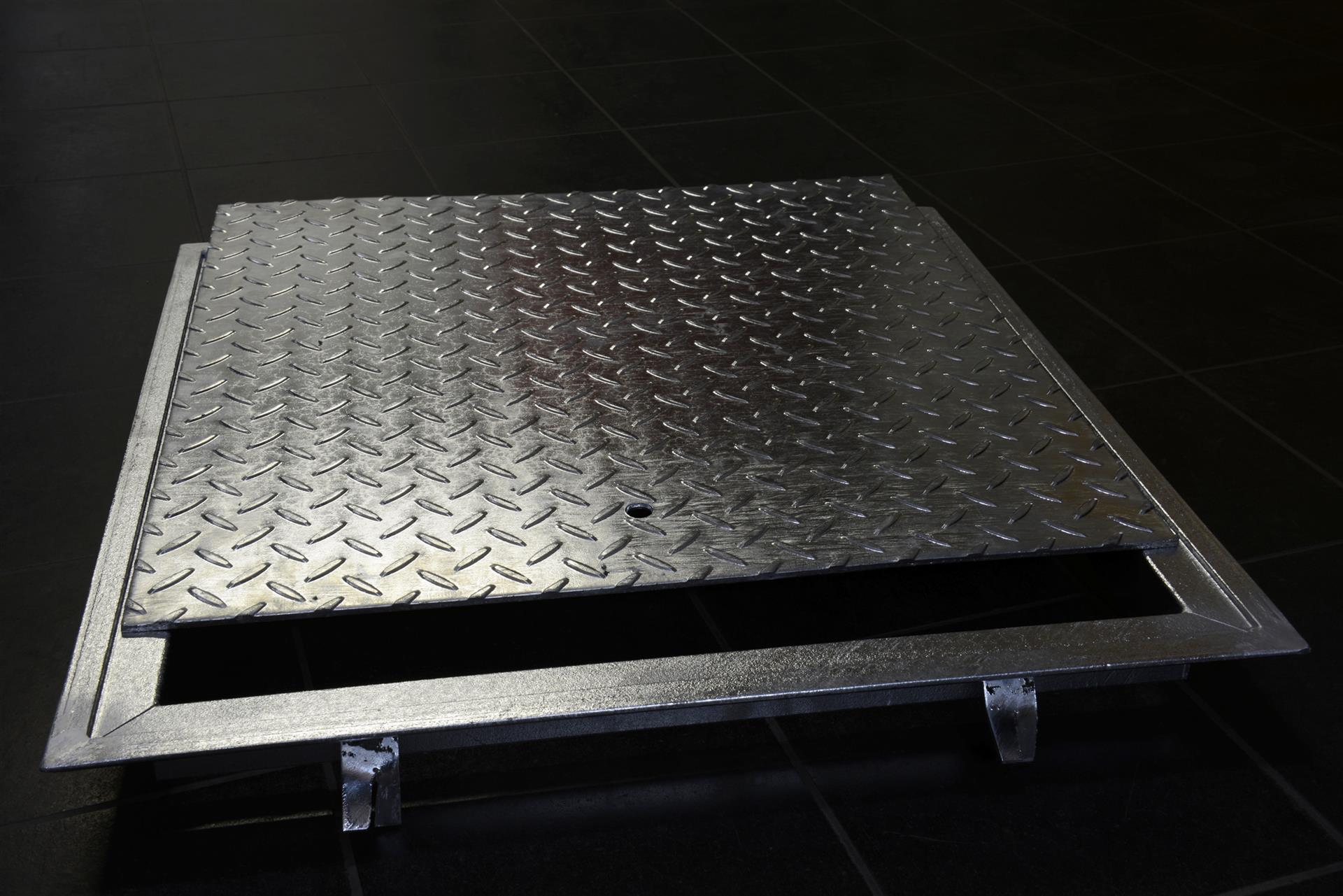

Die dargestellte Schachtabdeckung ist ein Anwendungsbeispiel für eine geschlossene Abdeckung. Ob ein Kombirost oder eine reine Blechkonstruktion eingesetzt wird, ergibt sich aus Spannweite, Belastung und gewünschter Bauhöhe.
Ausführungen
Kombiroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Vollflächiger Kombirost
Geschlossener Tränenblechbelag über der gesamten Rostfläche für Sichtschutz und reduzierten Stoffdurchgang.
Teilflächiger Kombirost
Der Blechbelag wird nur dort vorgesehen, wo eine geschlossene Lauf- oder Arbeitszone benötigt wird.
Kombirost mit Zarge
Maßgefertigte Einheit mit passendem Rahmen für neue oder vorhandene Öffnungen.
Abnehmbare Abdeckung
Herausnehmbare Ausführung für Wartungszugänge, bei Bedarf mit Öffnungshilfe oder Sicherung.
Sonderform nach Zeichnung
Ausschnitte, Schrägschnitte und besondere Konturen passend zu Einbauten und Anschlüssen.
Technische Orientierung
Technische Angaben zu Kombiroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauart | Tragender Gitterrost mit vollflächigem oder teilflächigem Tränenblechbelag |
|---|---|
| Tragstablänge | 400 bis 2.000 mm |
| Füllstablänge | 300 bis 1.000 mm |
| Tragstabhöhen | 30, 40, 50 oder 60 mm |
| Tragstabstärken | 2 oder 3 mm |
| Blechbelag | Tränenblech 3 auf 5 mm |
| Werkstoffgüte | S235JR oder S355JR, abhängig von der technischen Auslegung |
| Oberfläche | Feuerverzinkt oder unverzinkt, projektbezogen festlegen |
| Ausführung | Rechteckig sowie mit Ausschnitten oder Sonderkonturen nach technischer Prüfung |
| Belastbarkeit | Abhängig von Rostabmessung, Tragstäben, Spannweite, Auflagerung und Lastart |
| Rutschhemmung | Profilierte Oberfläche, erforderliche Bewertung und Eignung projektbezogen prüfen |
| Fertigung | Maßanfertigung nach freigegebener Skizze oder Zeichnung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Öffnung und Maßart
Fertigmaß, Schachtöffnungsmaß oder Zargenaußenmaß eindeutig angeben
- 2Auflagerung
Freie Spannweite, Tragstabrichtung, Auflagebreite und Unterkonstruktion beschreiben
- 3Belastung
Flächenlast, Einzellast, Radlast, Lastangriffsfläche und Nutzung nennen
- 4Blechbelag
Voll oder teilflächig, Profil, Werkstoff und Oberfläche festlegen
- 5Entwässerung
Bei Außenflächen Gefälle, Fugen, Anschlüsse und den kontrollierten Wasserablauf berücksichtigen
- 6Zugang
Fest, abnehmbar oder mit Öffnungshilfe sowie Sicherung gegen unbeabsichtigtes Öffnen planen
- 7Unterlagen
Stückzahl, bemaßte Skizze, Einbaufotos und gewünschten Termin mitsenden
Einsatzbereiche
Typische Anwendungen für Kombiroste
Arbeitsbühnen
Geschlossene und tragfähige Flächen ohne direkten Durchblick nach unten
Übergänge und Laufwege
Projektbezogene Laufbereiche mit widerstandsfähiger profilierter Oberfläche
Technische Schächte
Abnehmbare oder gesicherte Abdeckungen für Wartung und Zugang
Maschinen und Anlagenbau
Geschlossene Teilflächen über offenen Rostkonstruktionen
Außenbereiche
Feuerverzinkte Abdeckungen für witterungsbeanspruchte Einbausituationen
Häufige Fragen
Antworten zu Kombiroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Kombirost?
Ein Kombirost verbindet einen tragenden Gitterrost mit einem vollflächigen oder teilflächigen profilierten Blechbelag.
Was ist der Unterschied zu einem normalen Gitterrost?
Ein normaler Gitterrost besitzt offene Maschen. Beim Kombirost schließt der Blechbelag die Fläche ganz oder teilweise und verhindert den direkten Durchblick.
Ist jede Blechabdeckung ein Kombirost?
Nein. Ein Kombirost besitzt unter dem Blech eine tragende Gitterrostkonstruktion. Eine reine Blechabdeckung wird konstruktiv anders ausgelegt.
Ist ein Kombirost wasserdicht?
Nicht automatisch. Der Blechbelag reduziert den direkten Durchlass. Fugen, Anschlüsse, Befestigungen und Übergänge können dennoch Wasser führen. Bei Außenflächen müssen Gefälle und Entwässerung projektbezogen geplant werden.
Werden Kombiroste nach Maß gefertigt?
Ja. Abmessungen, Tragstabrichtung, Blechfläche, Oberfläche und gegebenenfalls Zarge werden projektbezogen festgelegt.
Kann der Blechbelag nur teilweise ausgeführt werden?
Ja. Abhängig von der Anwendung ist sowohl ein teilflächiger als auch ein vollflächiger Tränenblechbelag möglich.
Welche Abmessungen sind möglich?
Als technische Orientierung gelten Tragstablängen von 400 bis 2.000 mm und Füllstablängen von 300 bis 1.000 mm. Die konkrete Machbarkeit wird anhand der Ausführung geprüft.
Welche Tragstabhöhen sind verfügbar?
Als technische Orientierung stehen 30, 40, 50 und 60 mm bei Tragstabstärken von 2 oder 3 mm zur Verfügung.
Ist ein Kombirost rutschhemmend?
Der profilierte Blechbelag unterstützt einen sicheren Auftritt. Eine konkrete Rutschhemmungsklasse darf jedoch nur für die bestätigte Oberfläche und den jeweiligen Einsatzfall angegeben werden.
Kann ein Kombirost befahren werden?
Nur nach technischer Auslegung. Fahrzeugart, Radlast, Lastangriffsfläche, Spannweite, Auflagerung und Unterkonstruktion müssen vollständig geprüft werden.
Sind Kombiroste mit Zarge möglich?
Ja. Eine passende Zarge kann für die jeweilige Öffnung vorgesehen werden. Befestigung und Einbauart müssen zur vorhandenen Konstruktion passen.
Kann die Abdeckung abnehmbar ausgeführt werden?
Ja. Für Wartungszugänge kann eine abnehmbare Ausführung mit geeigneter Öffnungshilfe und Sicherung geplant werden.
Welche Oberflächen sind möglich?
Kombiroste können feuerverzinkt oder unverzinkt ausgeführt werden. Die Oberfläche wird passend zu Umgebung und Weiterverarbeitung ausgewählt.
Welche Maße müssen angegeben werden?
Benötigt werden Maßart, Länge, Breite, freie Spannweite, Tragstabrichtung, Auflage und gegebenenfalls die Zargenabmessungen.
Welche Angaben benötigt rotec für ein Angebot?
Senden Sie Maße, Auflagerung, Belastung, gewünschte Blechfläche, Oberfläche, Stückzahl sowie eine bemaßte Skizze oder Zeichnung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
