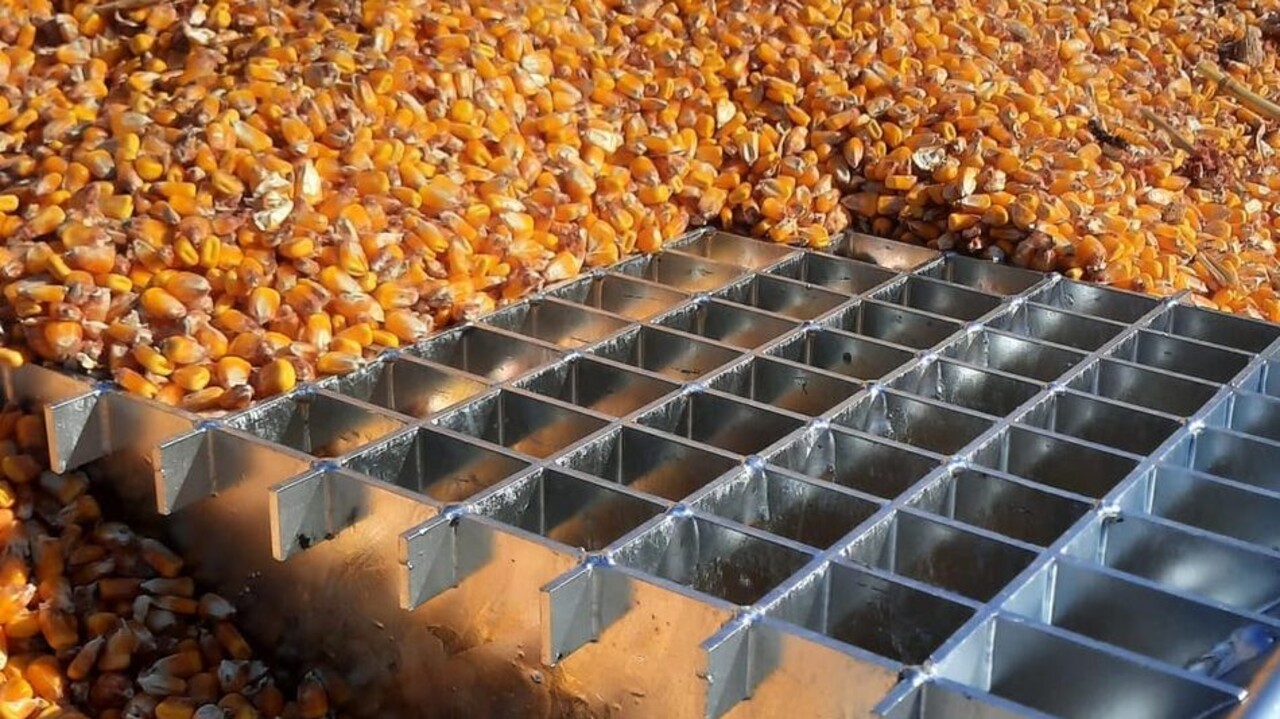

Die offene Konstruktion ist auf die Annahme von körnigem Material ausgerichtet.
Gossenroste
Gossenroste für Schüttgutannahme und befahrbare Gruben
Diese besonderen Schwerlastroste nehmen Getreide, Saatgut, Futtermittel und andere Schüttgüter auf. Sie werden deshalb auch als Getreideannahmeroste oder Schüttgutroste bezeichnet. Seitliche Rutschbleche unterstützen den Materialfluss in die Annahmegrube. Es handelt sich nicht um gewöhnliche Entwässerungsroste.
- Für Getreide, Saatgut, Futtermittel und andere Schüttgüter
- Tragstäbe und Querstäbe standardmäßig 5 mm stark
- Auslegung nach Radlast, Spannweite und Fahrtrichtung
Rosthöhe und Werkstoff werden passend zu Radlast, Spannweite und Fahrtrichtung ausgelegt.
Abmessungen und Tragkonstruktion werden an die vorhandene oder geplante Annahmegrube angepasst.
Die Ausführung ist feuerverzinkt nach DIN EN ISO 1461 oder auf Wunsch unverzinkt möglich.
Richtig bestellen
Gossenrost in sechs Schritten technisch einordnen
Für eine belastbare Ausführung müssen Schüttgut, Fahrzeug und Grubenkonstruktion gemeinsam betrachtet werden.
Planungsschritte anzeigen
Schüttgut
Art und Korngröße des Materials sowie der gewünschte Durchsatz bestimmen die geeignete Maschenteilung.
Fahrzeug
Fahrzeugtyp, Achslast, Radlast und Radaufstandsfläche müssen bekannt sein.
Fahrtrichtung
Angeben, ob die Räder quer, längs oder in beliebiger Richtung zu den Tragstäben fahren.
Freie Spannweite
Der lichte Abstand zwischen den tragenden Auflagern ist für die Bemessung entscheidend.
Auflagerung
Auflagerbreite, Auflagerhöhe und die vorhandene Unterkonstruktion vollständig beschreiben.
Maße und Menge
Fertigmaße, Stückzahl, Oberfläche und vorhandene Zeichnungen ergänzen.
Produkt verstehen
Was ist ein Gossenrost?
Ein Gossenrost ist ein besonderer, hoch belastbarer Rost für Annahmegruben und Schüttgutanlagen. Tragstäbe und Querstäbe werden geschlitzt, formschlüssig ineinandergesetzt und an den Knotenpunkten verschweißt.

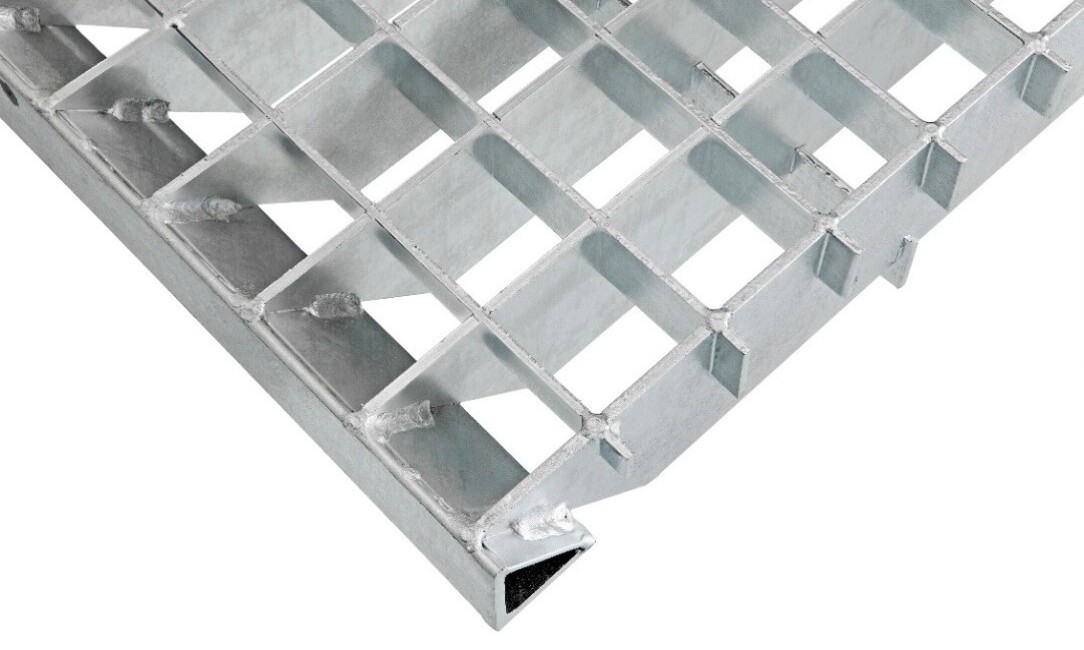

Seitlich angeschweißte Rutschbleche verkleinern waagerechte Ablageflächen. Dadurch kann Schüttgut leichter durch die großen Öffnungen in die Grube gelangen und es bleiben weniger Materialreste auf dem Rost liegen.
Der Begriff Rutschblech beschreibt hier die Führung des Schüttguts. Er bezeichnet keine rutschhemmende Oberfläche für Fußgänger. Falls die Fläche auch regelmäßig begangen wird, muss der sichere Zugang gesondert beurteilt werden.
Auswahlhilfe
Gossenrost, Schwerlastrost oder Entwässerungsrost?
Die Produkte können ähnlich aussehen, erfüllen aber unterschiedliche Aufgaben. Die klare Abgrenzung verhindert eine technisch unpassende Auswahl.
Bei Bedarf seitlich scrollen.
| Produkt | Hauptaufgabe | Kennzeichen | Auslegung |
|---|---|---|---|
| Gossenrost | Schüttgut in eine Annahmegrube führen | Große Maschenteilungen und seitliche Rutschbleche | Nach Materialfluss, Radlast und Grubenkonstruktion |
| Schwerlastrost | Hohe Punktlasten und Fahrzeuge aufnehmen | Massive Tragstäbe ohne besondere Schüttgutführung | Nach Fahrzeug, Radlast, Spannweite und Auflagerung |
| Entwässerungsrost | Oberflächenwasser in eine Rinne ableiten | Auf die Rinnengeometrie abgestimmte Abdeckung | Nach Entwässerung, Verkehrsklasse und Einbausituation |
Wer eine Abdeckung für eine Entwässerungsrinne sucht, benötigt eine andere Produktkategorie. Die hier beschriebenen Gossenroste sind für Schüttgutannahmegruben vorgesehen.
Maschenteilung
Verfügbare Maschenteilungen richtig einordnen
Die Teilung wird in Tragstabrichtung und Querstabrichtung angegeben. Welche Kombination geeignet ist, hängt von Korngröße, Materialfluss, Belastung und Unterkonstruktion ab.
Bei Bedarf seitlich scrollen.
| Tragstabteilung | Mögliche Querstabteilung | Technische Einordnung |
|---|---|---|
| 49 mm | 49 oder 99 mm | Projektbezogene Auswahl nach Schüttgut und Lastfall |
| 66 mm | 66, 74,25 oder 99 mm | Projektbezogene Auswahl nach Schüttgut und Lastfall |
Eine größere Öffnung verbessert nicht automatisch jede Anwendung. Korngröße, gewünschter Durchsatz und Radaufstandsfläche müssen zusammen geprüft werden.
Belastungsangaben
Diese Angaben bestimmen die tragende Ausführung
Eine pauschale Belastungsangabe ist bei befahrenen Gossenrosten nicht zuverlässig. Für die Auslegung werden die tatsächlichen Fahrzeug- und Einbaudaten benötigt.
Bei Bedarf seitlich scrollen.
| Angabe | Warum sie benötigt wird |
|---|---|
| Radlast oder Raddruck | Bestimmt gemeinsam mit der Radaufstandsfläche die örtliche Beanspruchung |
| Fahrtrichtung | Zeigt, wie die Räder zu den tragenden Stäben und Auflagern geführt werden |
| Freie Spannweite | Bestimmt den tatsächlich zu überbrückenden Abstand zwischen den Auflagern |
| Auflagerhöhe und Auflagerbreite | Sichert eine zur Rosthöhe passende und ausreichend tragfähige Lagerung |
| Fahrzeug und Radaufstandsfläche | Ermöglicht die realistische Zuordnung der konzentrierten Last |
| Nutzungshäufigkeit | Berücksichtigt wiederholte und dynamische Beanspruchungen im Betrieb |
Befahrbarkeit darf erst nach der projektbezogenen technischen Prüfung bestätigt werden.
Ausführungen
Gossenroste passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
S355 JR
Werkstoff für höhere statische Belastungen und eine wirtschaftliche Rosthöhe.
S235 JR
Alternativer Werkstoff. Für dieselbe Belastung kann eine größere Tragstabhöhe erforderlich sein.
Feuerverzinkt
Korrosionsschutz durch Feuerverzinkung nach DIN EN ISO 1461.
Unverzinkt
Ausführung ohne Verzinkung, wenn Weiterverarbeitung oder Anlagenkonzept dies erfordern.
Sonderausführung
Projektbezogene Konstruktionen mit Stabdicken über 5 mm sind auf Anfrage möglich.
Technische Orientierung
Technische Angaben zu Gossenroste
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Bauart | Spezial Schwerlastrost mit geschlitzten, formschlüssig eingesetzten und verschweißten Stäben |
|---|---|
| Werkstoffe | S355 JR oder S235 JR |
| Stabdicke | Tragstäbe und Querstäbe standardmäßig 5 mm |
| Tragstablänge | 1000 bis 3000 mm |
| Querstablänge | 500 bis 1500 mm |
| Maschenteilungen | 49/49, 49/99, 66/66, 66/74,25 oder 66/99 mm |
| Oberfläche | Feuerverzinkt nach DIN EN ISO 1461 oder unverzinkt |
| Materialführung | Seitlich angeschweißte Rutschbleche |
| Belastbarkeit | Projektbezogen nach Radlast, Spannweite, Fahrtrichtung und Auflagerung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Schüttgut beschreiben
Materialart, Korngröße und gewünschte Durchsatzleistung nennen.
- 2Fahrzeugdaten angeben
Fahrzeugtyp, Gesamtgewicht, Achslast, Radlast und Radaufstandsfläche übermitteln.
- 3Fahrtrichtung festlegen
Quer, längs oder beliebig zur Tragstabrichtung eindeutig kennzeichnen.
- 4Grubenkonstruktion bemaßen
Freie Spannweite, Auflagerbreite, Auflagerhöhe und Unterkonstruktion angeben.
- 5Rostmaße eintragen
Fertigmaße, Tragstabrichtung, Teilungen und Stückzahl in einer Skizze kennzeichnen.
- 6Oberfläche und Termin
Gewünschte Verzinkung, Einsatzbedingungen und Liefertermin ergänzen.
Einsatzbereiche
Typische Anwendungen für Gossenroste
Getreideannahme
Befahrbare Annahmegruben für Getreide und Mais.
Saatgut
Materialannahme in landwirtschaftlichen und gewerblichen Anlagen.
Futtermittel
Schüttgutführung in Mischfutterwerken und Lageranlagen.
Landwirtschaft
Hofannahmen, Silobereiche und betriebliche Umschlagplätze.
Industrie
Projektbezogene Annahmegruben für geeignete körnige Schüttgüter.
Logistik
Überfahrbare Übergabestellen mit definierter Fahrzeugbelastung.
Häufige Fragen
Antworten zu Gossenroste
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist ein Gossenrost?
Ein Gossenrost ist ein besonderer Schwerlastrost für Schüttgutannahmegruben. Große Maschenteilungen und seitliche Rutschbleche unterstützen den Materialfluss in die Grube.
Was ist ein Getreideannahmerost oder Schüttgutrost?
Getreideannahmerost und Schüttgutrost sind gebräuchliche Bezeichnungen für Gossenroste, die körniges Material in eine Annahmegrube führen. Die konkrete Ausführung richtet sich zusätzlich nach Fahrzeugbelastung, Spannweite und Grubenkonstruktion.
Ist ein Gossenrost dasselbe wie ein Entwässerungsrost?
Nein. Ein Entwässerungsrost deckt eine Rinne zur Wasserableitung ab. Der hier beschriebene Gossenrost ist für Getreide, Saatgut, Futtermittel und andere geeignete Schüttgüter vorgesehen.
Welche Aufgabe haben die Rutschbleche?
Die seitlich angeschweißten Bleche verkleinern Ablageflächen und helfen, das Schüttgut durch die Rostöffnungen zu führen.
Machen Rutschbleche den Rost rutschhemmend?
Nein. Der Begriff bezieht sich auf den Materialfluss des Schüttguts und ist keine Rutschhemmungsklasse für Fußgänger.
Kann ein Gossenrost mit Fahrzeugen befahren werden?
Ja, wenn Rost, Auflager und Unterkonstruktion für Fahrzeug, Radlast, Radaufstandsfläche, Fahrtrichtung und freie Spannweite technisch ausgelegt wurden.
Welche Maschenteilungen sind möglich?
Bei einer Tragstabteilung von 49 mm sind Querstabteilungen von 49 oder 99 mm möglich. Bei 66 mm Tragstabteilung stehen 66, 74,25 oder 99 mm zur Verfügung.
Aus welchem Werkstoff werden Gossenroste gefertigt?
Übliche Werkstoffe sind S355 JR und S235 JR. S355 JR ermöglicht bei höheren statischen Belastungen häufig eine wirtschaftlichere Tragstabhöhe.
Warum wird häufig S355 JR eingesetzt?
Der Werkstoff besitzt eine höhere Festigkeit. Bei gleicher Belastung kann dadurch im Vergleich zu S235 JR eine geringere Rosthöhe ausreichen. Die tatsächliche Ausführung wird berechnet.
Welche Abmessungen sind möglich?
Die Tragstablänge liegt üblicherweise zwischen 1000 und 3000 mm, die Querstablänge zwischen 500 und 1500 mm. Die konkrete Größe wird passend zur Grube gefertigt.
Werden Gossenroste verzinkt geliefert?
Eine Feuerverzinkung nach DIN EN ISO 1461 ist möglich. Alternativ können die Roste unverzinkt ausgeführt werden.
Welche Angaben werden für ein Angebot benötigt?
Benötigt werden Schüttgut, Korngröße, Fahrzeug und Radlast, Radaufstandsfläche, Fahrtrichtung, freie Spannweite, Auflagerdaten, Rostmaße, Stückzahl und möglichst eine Zeichnung.
Können bestehende Annahmegruben nachgerüstet werden?
Grundsätzlich ja. Vorher müssen vorhandene Auflager, Unterkonstruktion, Maße, Rosthöhe und die tatsächliche Fahrzeugbelastung vollständig aufgenommen und geprüft werden.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
