Ausschnitte berücksichtigen Leitungen, Stützen, Wände und andere vorhandene Bauteile.
Gitterroste mit Ausschnitten

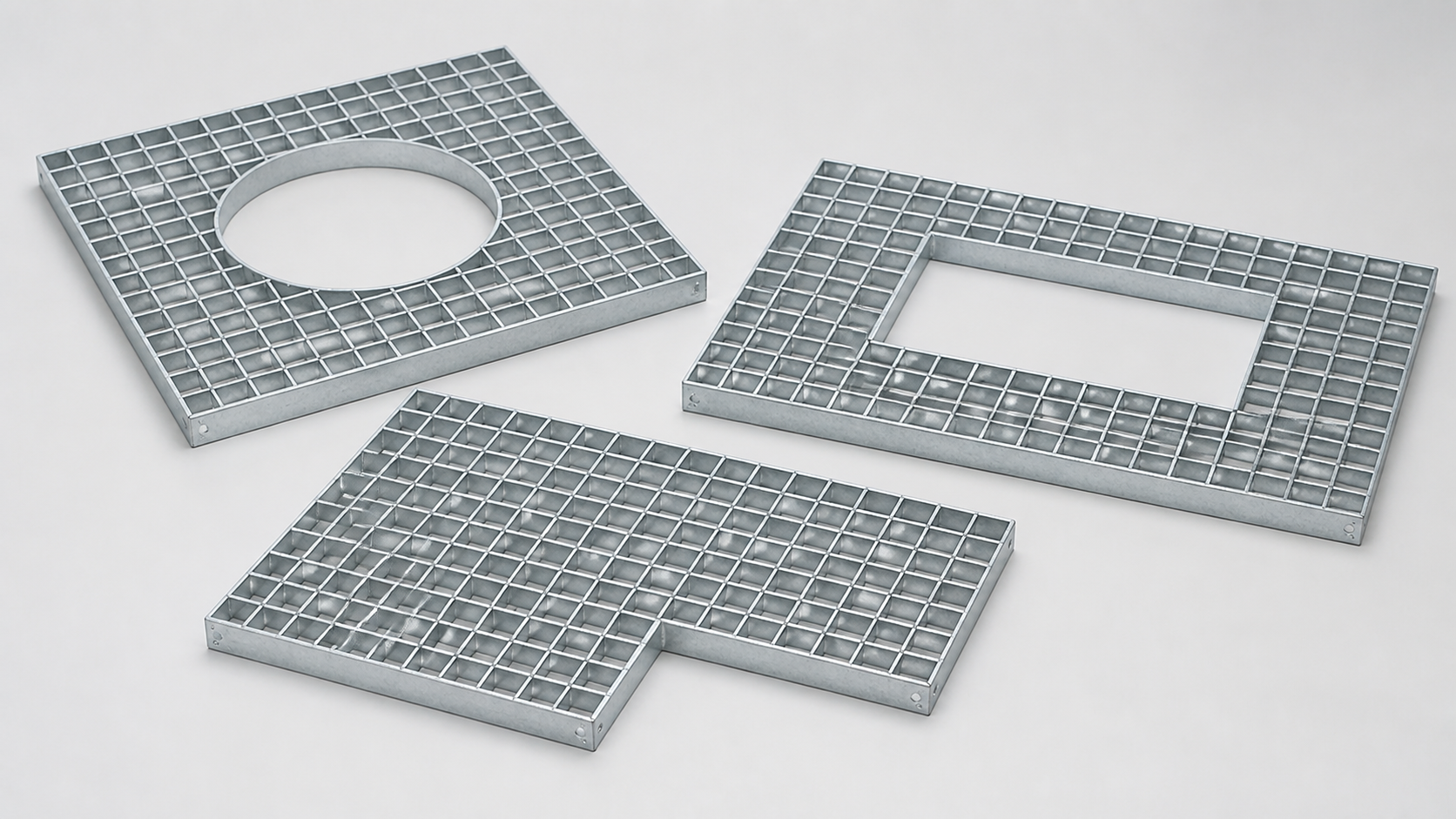

Passgenaue Gitterroste mit runden und eckigen Ausschnitten
Rohrleitungen, Stützen, Wandanschlüsse und technische Einbauten erfordern häufig eine angepasste Rostkontur. rotec unterstützt bei der eindeutigen Bemaßung und bei der Auswahl einer technisch passenden Einfassung.
- Runde, quadratische und rechteckige Ausschnitte
- Randseitige Anschnitte und Eckausklinkungen
- Einfassung der Schnittkanten mit Flachmaterial
Anschnitte und Ausschnitte werden mit Flachmaterial eingefasst, dessen Stärke zur Konstruktion gewählt wird.
Position, Größe und Bezugskanten werden vollständig in einer Skizze oder Zeichnung festgelegt.
Tragstabrichtung, Auflagerung und Belastung bleiben auch bei bearbeiteten Rostflächen entscheidend.
Richtig bestellen
Ausschnitte in sechs Schritten eindeutig festlegen
Eine vollständige Bemaßung vermeidet Rückfragen und sorgt dafür, dass Rost, Ausschnitt und Einbausituation zusammenpassen.
Planungsschritte anzeigen
Form bestimmen
Rund, quadratisch, rechteckig, als Eckausklinkung oder als randseitiger Anschnitt.
Bezugskanten wählen
Alle Positionsmaße von eindeutig bezeichneten Außenkanten des fertigen Rostes angeben.
Öffnung bemaßen
Durchmesser sowie Länge und Breite der gewünschten freien Öffnung eintragen.
Lage festlegen
Abstände zur Rostkante oder die Lage der Mittellinien vollständig angeben.
Tragstabrichtung prüfen
Der Ausschnitt darf die erforderliche Lastabtragung und Auflagerung nicht unberücksichtigt lassen.
Unterlagen ergänzen
Rostmaß, Belastung, Masche, Oberfläche, Stückzahl und eine bemaßte Zeichnung übermitteln.
Produkt verstehen
Wann benötigt ein Gitterrost einen Ausschnitt?
Ausschnitte ermöglichen die passgenaue Verlegung von Gitterrosten um Rohrleitungen, Stützen, Maschinenbauteile und andere feste Einbauten. Liegt die Öffnung vollständig innerhalb der Rostfläche, handelt es sich um einen Ausschnitt. Beginnt die Bearbeitung an einer Außenkante, wird sie als Anschnitt oder Ausklinkung bezeichnet.
Die Schnittkanten werden mit Flachmaterial eingefasst. Diese Einfassung stabilisiert den bearbeiteten Bereich und sorgt für einen sauberen Abschluss. Ihre Stärke und konstruktive Ausführung richten sich nach Rosttyp, Tragstäben, Ausschnittsgröße und Belastung.
Neben glatten Gitterrosten können auch rutschhemmende Ausführungen bearbeitet werden. Dabei müssen die profilierte Stabrichtung, die hauptsächliche Gehrichtung und die geplante Nutzung eindeutig festgelegt sein.
Auswahlhilfe
Ausschnitt, Anschnitt oder Sonderform richtig unterscheiden
Die richtige Bezeichnung erleichtert die technische Abstimmung und sorgt für eindeutige Anfrageunterlagen.
Bei Bedarf seitlich scrollen.
| Bearbeitung | Lage | Typische Anwendung | Erforderliche Bemaßung |
|---|---|---|---|
| Ausschnitt | Vollständig innerhalb der Rostfläche | Rohr, Stütze oder Durchführung | Öffnungsmaß, Lage und Bezugskanten |
| Anschnitt | Beginnt an einer Außenkante | Wandanschluss, Leitung oder vorhandenes Bauteil | Breite, Tiefe und Lage an der Rostkante |
| Eckausklinkung | An einer Ecke des Rostes | Pfeiler, Konsolen oder vorspringende Bauteile | Zwei Schenkelmaße und eindeutige Ecke |
| Sonderform | Betrifft die äußere Rostkontur | Schräge, polygonale oder gebogene Einbausituation | Außenmaße, Diagonalen und definierte Eckpunkte |
Ausschnitte und Sonderformen werden getrennt bemaßt. Eine Bearbeitung darf nicht allein aus einem Baustellenfoto abgeleitet werden.
Bemaßungsgrundlage
So wird ein innenliegender Ausschnitt angegeben
Für die eindeutige Lage benötigen wir das Rostfertigmaß, die Ausschnittsgröße und die Position zu zwei festgelegten Außenkanten.
Bei Bedarf seitlich scrollen.
| Angabe | Runder Ausschnitt | Eckiger Ausschnitt |
|---|---|---|
| Öffnungsgröße | Durchmesser der freien Öffnung | Länge und Breite der freien Öffnung |
| Horizontale Lage | Abstand Außenkante bis Mittelpunkt | Abstand Außenkante bis Ausschnittkante |
| Vertikale Lage | Abstand Außenkante bis Mittelpunkt | Abstand Außenkante bis Ausschnittkante |
| Bezug | Bezugskanten eindeutig kennzeichnen | Bezugskanten eindeutig kennzeichnen |
Bitte angeben, ob das genannte Maß die freie Öffnung oder das Außenmaß der Einfassung beschreibt. Im Regelfall wird die gewünschte freie Öffnung bemaßt.

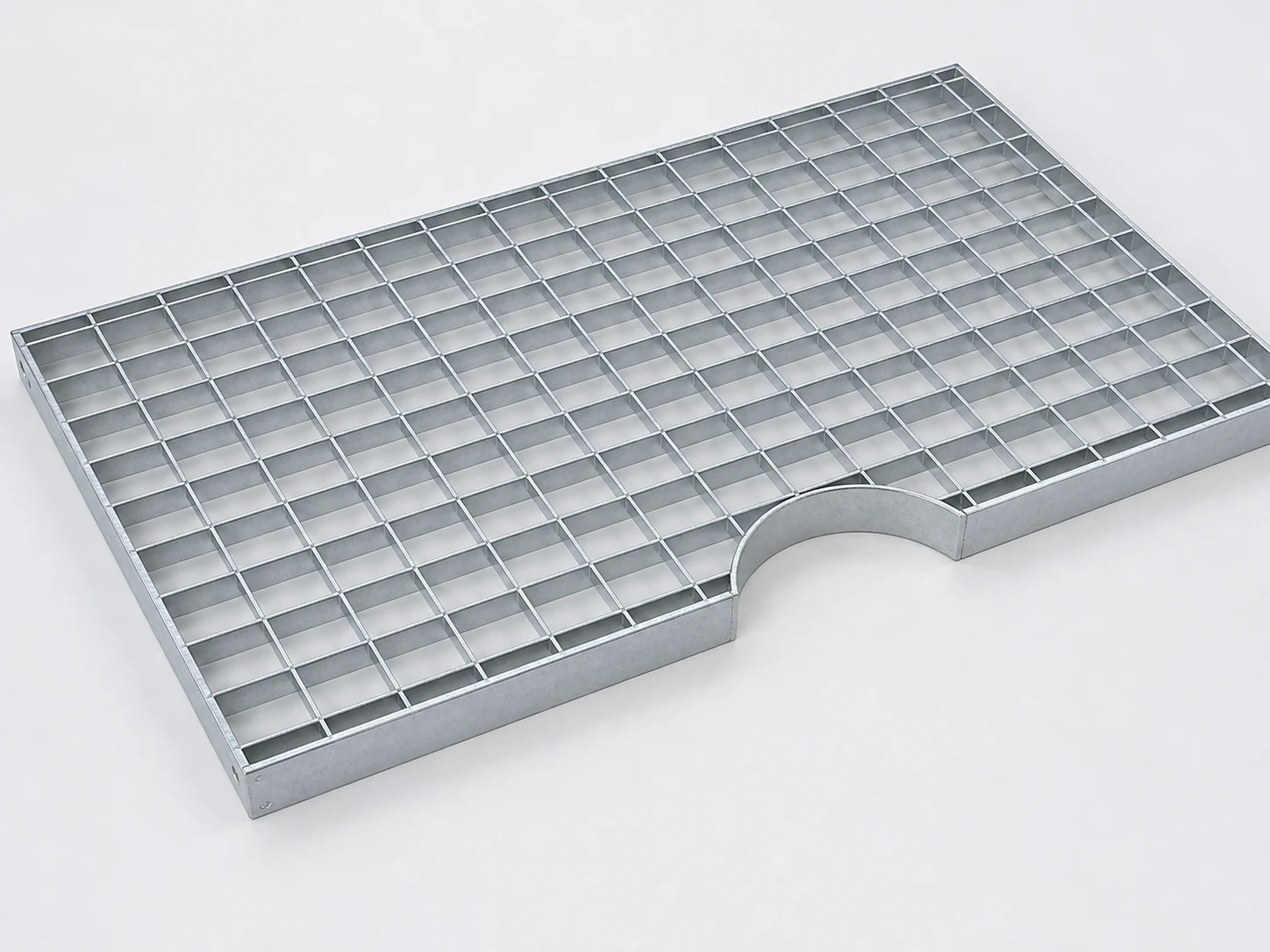

Randseitige Bearbeitung
So werden Anschnitte und Eckausklinkungen beschrieben
Bei offenen Bearbeitungen muss zusätzlich klar sein, an welcher Rostkante oder Ecke die Ausklinkung beginnt.
Bei Bedarf seitlich scrollen.
| Angabe | Bedeutung |
|---|---|
| Rostkante oder Ecke | In Draufsicht eindeutig markieren und benennen |
| Breite | Öffnung entlang der betreffenden Außenkante |
| Tiefe | Abstand von der Rostkante bis zum Ende des Anschnittes |
| Form | Gerade, rund, kombiniert oder nach vorgegebener Kontur |
| Anschlussbauteil | Rohr, Stütze, Wand oder anderes Bauteil mit erforderlichem Montagespiel |
| Einfassung | Projektbezogene Abstimmung nach Rosttyp und Belastung |
Bei unregelmäßigen Konturen sind Außenmaße, Eckpunkte und Diagonalen besonders hilfreich. Sie verhindern Missverständnisse und ermöglichen eine zuverlässige Fertigungskontrolle.
Ausführungen
Gitterroste mit Ausschnitten passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Runder Ausschnitt
Für Rohrleitungen, runde Stützen und technische Durchführungen.
Eckiger Ausschnitt
Quadratische oder rechteckige Öffnung innerhalb der Rostfläche.
Randseitiger Anschnitt
Offene Ausklinkung für Leitungen, Wandanschlüsse und vorhandene Einbauten.
Eckausklinkung
Anpassung einer Rostkante an Pfeiler, Konsolen und vorspringende Bauteile.
Mehrere Ausschnitte
Kombination mehrerer bemaßter Öffnungen in einem Gitterrost.
Rutschhemmende Ausführung
Ausschnitte in profilierten Gitterrosten mit eindeutig festgelegter Stabrichtung.
Technische Orientierung
Technische Angaben zu Gitterroste mit Ausschnitten
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Ausschnitte beeinflussen die Tragwirkung
Werden Tragstäbe durch einen Ausschnitt unterbrochen, müssen Lage, Einfassung, Auflagerung und Belastung gemeinsam geprüft werden. Deshalb gehören die Einbausituation und die zu erwartende Last immer in die Anfrage.
| Rosttypen | Pressroste und weitere projektbezogen geeignete Gitterrostbauarten |
|---|---|
| Ausschnittsformen | Rund, quadratisch, rechteckig oder nach abgestimmter Kontur |
| Randbearbeitungen | Anschnitte, Eckausklinkungen und kombinierte Bearbeitungen |
| Einfassung | Schnittkanten mit Flachmaterial in projektbezogen gewählter Stärke |
| Oberflächen | Glatte oder rutschhemmende Stäbe je nach Ausführung |
| Werkstoff | Stahl feuerverzinkt sowie weitere Werkstoffe nach Produkt und Anwendung |
| Maßgrundlage | Fertigmaß des Rostes mit vollständig bemaßter Bearbeitung |
| Fertigungstoleranzen | Abhängig von Rostbauart und Abmessung, unter anderem nach RAL-GZ 638 |
| Belastbarkeit | Projektbezogen nach Tragstabrichtung, freier Spannweite, Auflagerung und Ausschnitt |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Rostfertigmaß angeben
Länge und Breite des fertigen Rostes eindeutig eintragen.
- 2Tragstabrichtung markieren
Mit einem Richtungspfeil zeigen, welche Stäbe die freie Spannweite überbrücken.
- 3Ausschnitt vollständig bemaßen
Form, freie Größe, Position und Bezugskanten in der Draufsicht darstellen.
- 4Einbauteil beschreiben
Rohr, Stütze oder anderes Bauteil sowie erforderliches Montagespiel angeben.
- 5Belastung und Auflager nennen
Nutzung, freie Spannweite, Auflagerbreite und auftretende Lasten ergänzen.
- 6Projektunterlagen senden
Stückzahl, Werkstoff, Oberfläche, Termin sowie Skizze, PDF oder CAD Datei übermitteln.
Einsatzbereiche
Typische Anwendungen für Gitterroste mit Ausschnitten
Rohrdurchführungen
Passende Öffnungen für Rohrleitungen in Podesten und technischen Ebenen.
Stützen und Pfeiler
Umschließende oder randseitige Bearbeitungen an tragenden Bauteilen.
Maschinen und Anlagen
Anpassungen an Aggregate, Gestelle und technische Anschlüsse.
Wandanschlüsse
Anschnitte für Vorsprünge, Installationen und unregelmäßige Übergänge.
Laufwege und Podeste
Maßroste für betrieblich genutzte Flächen mit definierten Einbauten.
Fassaden und Gestaltung
Individuell bearbeitete Gitterroste für konstruktive und gestalterische Aufgaben.
Häufige Fragen
Antworten zu Gitterroste mit Ausschnitten
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Welche Ausschnittsformen sind bei Gitterrosten möglich?
Möglich sind runde, quadratische und rechteckige Ausschnitte sowie randseitige Anschnitte, Eckausklinkungen und projektbezogene Konturen.
Was ist der Unterschied zwischen Ausschnitt und Anschnitt?
Ein Ausschnitt liegt vollständig innerhalb der Rostfläche. Ein Anschnitt beginnt an einer Außenkante und ist deshalb zur Rostkante hin offen.
Welche Unterlagen benötigt rotec?
Ideal sind eine bemaßte Draufsicht, das Rostfertigmaß, Tragstabrichtung, Auflager, Belastung, Ausschnittsmaße, Werkstoff, Oberfläche und Stückzahl. Kennzeichnen Sie, ob die Öffnungsmaße als freie Maße oder als Außenmaße der Einfassung angegeben sind. Fotos können die Zeichnung zur Erläuterung ergänzen.
Wie wird ein runder Ausschnitt bemaßt?
Benötigt werden der Durchmesser der freien Öffnung und die Lage des Mittelpunktes zu zwei eindeutig gekennzeichneten Außenkanten des Rostes.
Wie wird ein eckiger Ausschnitt bemaßt?
Benötigt werden Länge, Breite und Position des Ausschnittes. Die Lage wird mit Abständen zu eindeutig festgelegten Außenkanten angegeben.
Können mehrere Ausschnitte in einem Rost vorgesehen werden?
Ja. Jeder Ausschnitt muss jedoch einzeln bemaßt und eindeutig einer Position in der Zeichnung zugeordnet werden.
Kann ein Foto die bemaßte Zeichnung ersetzen?
Nein. Ein Foto hilft beim Verständnis der Einbausituation, ersetzt jedoch keine eindeutigen Maße und Bezugskanten.
Muss die Tragstabrichtung angegeben werden?
Ja. Die Tragstäbe übernehmen die Lastabtragung zwischen den Auflagern. Ihre Richtung muss deshalb trotz Ausschnitt eindeutig gekennzeichnet sein.
Beeinflusst ein Ausschnitt die Belastbarkeit?
Ja. Lage und Größe des Ausschnittes können Tragstäbe unterbrechen und die Lastverteilung verändern. Deshalb müssen Belastung, Auflagerung und Bearbeitung gemeinsam geprüft werden.
Werden die Schnittkanten eingefasst?
Ja. Anschnitte und Ausschnitte werden mit Flachmaterial eingefasst. Stärke und konstruktive Ausführung werden passend zum Rost und zur Belastung gewählt.
Wie viel Montagespiel muss berücksichtigt werden?
Das erforderliche Montagespiel hängt vom Einbauteil, der Zugänglichkeit, den Bautoleranzen und der Montagefolge ab. Es wird deshalb projektbezogen festgelegt.
Sind Ausschnitte in rutschhemmenden Gitterrosten möglich?
Ja. Dabei müssen die profilierte Stabrichtung, die hauptsächliche Gehrichtung und die benötigte geprüfte Rutschhemmung berücksichtigt werden.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Persönlicher Kontakt
Ihre Ansprechpartner für Gitterroste
Gitterroste
Astrid Püschel
Telefon030 789039-15E-Maila.pueschel@rotec-berlin.deGitterroste
Marcello Canu
Telefon030 789039-47E-Mailm.canu@rotec-berlin.deBeratung und Anfrage
Gitterroste mit Ausschnitten anfragen
Senden Sie die bemaßte Draufsicht mit Rostfertigmaß, Ausschnittsmaßen und Tragstabrichtung. Ergänzen Sie Auflagerung, Belastung und Stückzahl. Der Button öffnet eine vorbereitete E-Mail; Zeichnungen und Fotos können Sie dort als Anhang ergänzen.
