Die Klappe erschließt den darunterliegenden Bereich, während das umgebende Rostfeld liegen bleibt.
Gitterroste mit Revisionsöffnung
Gitterrost mit Revisionsöffnung und verschließbarer Revisionsklappe
Eine integrierte Revisionsöffnung ermöglicht den gezielten Zugang zu Schächten, Armaturen und technischen Einbauten, ohne ein vollständiges Rostfeld herausnehmen zu müssen. Abmessung, Lage, Deckelart, Scharniere und Verschluss werden passend zur Nutzung und zur vorhandenen Gitterrostebene gefertigt.
- Revisionsöffnung und Rostfeld als abgestimmte Sonderanfertigung
- Verschließbare Ausführung für kontrollierten Zugang möglich
- Stahlblechdeckel oder Revisionsklappe aus Tränenblech
- Lage, Öffnungsrichtung und Anschlüsse nach Zeichnung
Öffnungsgröße, Position, Einfassung und Rostabmessung werden anhand der Einbausituation festgelegt.
Ein projektbezogen ausgewählter Verschluss begrenzt den Zugang auf berechtigte Personen.
Je nach Aufgabe kommen ein glatter Stahlblechdeckel oder eine profilierte Tränenblechklappe infrage.
Richtig bestellen
In sechs Schritten zur passenden Revisionsöffnung
Für eine funktionsfähige Sonderanfertigung müssen Rostfeld, Öffnung, Zugänglichkeit und Belastung gemeinsam geplant werden.
Planungsschritte anzeigen
Zugang festlegen
Bauteil, Schacht oder Armatur unterhalb der Rostebene und die erforderliche freie Zugangsgröße angeben.
Öffnung bemaßen
Breite, Länge und genaue Lage von eindeutigen Bezugskanten aus festlegen.
Deckel auswählen
Stahlblech, Tränenblech sowie gewünschte Oberflächen- und Rutschhemmungseigenschaften abstimmen.
Öffnungsrichtung planen
Scharnierseite, Schwenkraum und sichere Bedienposition in der Zeichnung kennzeichnen.
Verschluss klären
Zugangsberechtigung, Betätigung und erforderliche Sicherung projektbezogen bestimmen.
Belastung prüfen
Nutzung, Lasten, freie Spannweiten, Auflagerung und Verstärkungen für Rost und Klappe angeben.
Produkt verstehen
Was ist ein Gitterrost mit Revisionsöffnung?
Bei dieser Sonderanfertigung wird eine definierte Öffnung in das Gitterrostfeld integriert und mit einem passenden Deckel oder einer angeschlagenen Klappe geschlossen. Der technische Zugang bleibt dadurch erreichbar, ohne das meist größere und schwerere Hauptrostfeld ausbauen zu müssen.
Die Öffnung wird umlaufend eingefasst. Abhängig von Abmessung, Belastung und Lage können zusätzliche konstruktive Verstärkungen erforderlich sein. Die gezeigten Fotos sind Ausführungsbeispiele; eine Übertragung ihrer Abmessungen oder Belastbarkeit auf ein anderes Projekt ist nicht möglich.
Ein Verschluss kann unbeabsichtigtes oder unbefugtes Öffnen erschweren. Er ersetzt jedoch weder die belastungsgerechte Auslegung noch eine sichere Bedienung. Bei geöffneter Klappe muss die Absturz- und Stolpergefahr im Nutzungskonzept berücksichtigt werden.
Auswahlhilfe
Stahlblechdeckel oder Revisionsklappe aus Tränenblech?
Die Deckeloberfläche wird nach Nutzung, Umgebung, gewünschter Profilierung und gestalterischer Einbindung ausgewählt.
Bei Bedarf seitlich scrollen.
| Ausführung | Merkmal | Typische Auswahlgründe | Zu prüfen |
|---|---|---|---|
| Stahlblechdeckel | Glatte, geschlossene Oberfläche | Geschlossener Zugang und ruhige Oberfläche | Rutschhemmung, Entwässerung und Oberflächenschutz |
| Tränenblechklappe | Profilierte geschlossene Oberfläche | Erhöhter Halt und optisch erkennbare Revisionsfläche | Profil, Rutschhemmung, Scharniere und Höhenlage |
| Herausnehmbarer Deckel | Ohne fest angeschlagene Klappe | Seltene Zugriffe und vollständig freie Öffnung | Gewicht, Handhabung und Sicherung gegen Herausnehmen |
Die Eignung einer Deckelart wird erst nach Prüfung der konkreten Nutzung, Belastung, Entwässerung und Einbausituation bestätigt.
Ausführungen
Gitterroste mit Revisionsöffnung passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.

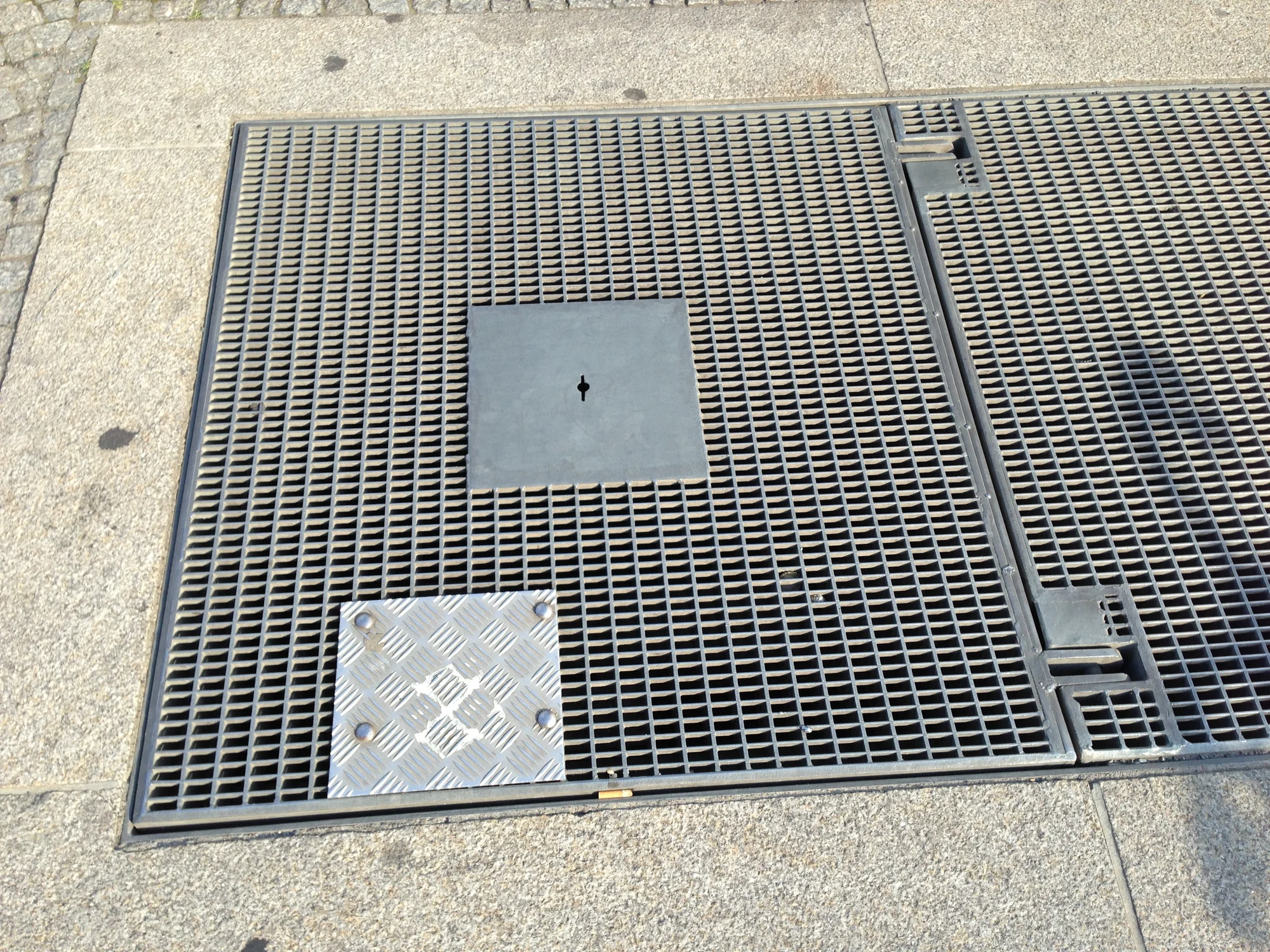

Mit Stahlblechdeckel
Geschlossene Revisionsabdeckung mit projektbezogen festgelegter Oberfläche und Schlüsselführung.
Mit Tränenblechklappe
Profilierte, angeschlagene Revisionsklappe für einen wiederkehrenden technischen Zugang.
Projektbezogener Verschluss
Betätigung und Sicherung werden passend zu Zugangsberechtigung und Nutzung ausgewählt.
Sonderlage im Rostfeld
Position, Randabstände und Öffnungsrichtung werden anhand einer bemaßten Zeichnung gefertigt.
Technische Orientierung
Technische Angaben zu Gitterroste mit Revisionsöffnung
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Geöffnete Revisionsstellen sicher berücksichtigen
Die Revisionsklappe ist Teil des Zugangs- und Sicherheitskonzepts. Belastbarkeit, sichere Bedienung und Schutz der geöffneten Stelle müssen für das Projekt festgelegt werden.
| Produktart | Maßgefertigter Gitterrost mit integrierter Revisionsöffnung |
|---|---|
| Rostbauart | Nach Projektanforderung und bestätigter Ausführung |
| Deckel | Stahlblech oder Tränenblech, weitere Ausführungen nach Prüfung |
| Öffnungsgröße | Nach erforderlichem Zugang und konstruktiver Prüfung |
| Scharniere | Nach Größe, Öffnungsrichtung und Bedienung |
| Verschluss | Projektbezogen, verschließbare Ausführung möglich |
| Werkstoff und Oberfläche | Passend zu Rost, Umgebung und Korrosionsbeanspruchung |
| Belastbarkeit | Abhängig von Rostaufbau, Öffnung, Verstärkung, Stützweite und Lastart |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Gesamtes Rostfeld
Fertigmaß, Tragstabrichtung, Maschenweite, Rosthöhe und Auflagerung
- 2Revisionsöffnung
Freies Öffnungsmaß sowie Abstand zu allen Rostkanten
- 3Bedienung
Öffnungsrichtung, Scharnierseite, Betätigung und verfügbare Bewegungsfläche
- 4Belastung
Begehung, Punkt- und Flächenlasten sowie mögliche Fahrzeuge getrennt angeben
- 5Umgebung
Innen oder außen, Nässe, Schmutz, Korrosion und erforderliche Entwässerung
- 6Unterlagen
Bemaßte Skizze, Grundriss, Schnitt, Fotos, Stückzahl und gewünschter Termin
Einsatzbereiche
Typische Anwendungen für Gitterroste mit Revisionsöffnung
Technische Schächte
Kontrollierter Zugang zu Leitungen, Armaturen und Versorgungseinrichtungen
Industrieanlagen
Wiederkehrender Wartungszugang innerhalb von Laufwegen und Bedienebenen
Außenflächen
In Gitterrostflächen integrierte Revisionspunkte bei geeigneter Oberfläche und Entwässerung
Gebäudetechnik
Zugang zu Installationen unter Podesten, Terrassen und technischen Ebenen
Sonderkonstruktionen
Projektbezogene Klappenpositionen und Deckelabmessungen nach Zeichnung
Häufige Fragen
Antworten zu Gitterroste mit Revisionsöffnung
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Was ist eine Revisionsöffnung im Gitterrost?
Eine definierte, eingefasste Öffnung im Rostfeld, die mit einem Deckel oder einer Klappe geschlossen wird und den Zugang zu darunterliegenden Bauteilen ermöglicht.
Kann die Revisionsklappe verschlossen werden?
Ja. Eine verschließbare Ausführung ist möglich. Verschlussart und Betätigung werden passend zur Nutzung festgelegt.
Sind individuelle Abmessungen möglich?
Ja. Rostfeld und Revisionsöffnung werden nach Maß gefertigt. Dafür benötigen wir eine eindeutige Zeichnung der Öffnung und ihrer Lage.
Welche Deckeloberflächen sind möglich?
Die Fotos zeigen einen Stahlblechdeckel und eine Tränenblechklappe. Die endgültige Ausführung wird nach Nutzung, Umgebung und technischer Prüfung bestätigt.
Ist die Klappe begehbar?
Eine Begehbarkeit darf nur aus der bestätigten Auslegung für die konkrete Größe, Belastung, Auflagerung und Deckelkonstruktion abgeleitet werden.
Was muss bei geöffneter Klappe beachtet werden?
Die offene Revisionsstelle muss gegen Absturz, Stolpern und unbeabsichtigtes Schließen gesichert werden. Das Schutzkonzept ist Teil der Betreiber- und Einbauplanung.
Welche Angaben benötigt rotec?
Benötigt werden Rostmaß, Tragstabrichtung, Öffnungsmaß und Lage, Scharnierseite, Deckelart, Verschluss, Belastung, Werkstoff, Oberfläche, Stückzahl und Zeichnungen.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Persönlicher Kontakt
Ihre Ansprechpartner für Gitterroste
Gitterroste
Astrid Püschel
Telefon030 789039-15E-Maila.pueschel@rotec-berlin.deGitterroste
Marcello Canu
Telefon030 789039-47E-Mailm.canu@rotec-berlin.deBeratung und Anfrage
Benötigen Sie Gitterroste mit Revisionsöffnung für Ihr Projekt?
Übermitteln Sie Rostmaß, Öffnungsgröße, Lage, Deckelart, Verschluss und Belastung. rotec prüft die passende Sonderanfertigung.
