Anzahl und Lage der Befestigungspunkte richten sich nach Rostgröße, Nutzung, Auflagerung und Unterkonstruktion.
Gitterrostbefestigungen
Gitterrostbefestigungen passend zu Rost und Unterkonstruktion
Geeignete Befestigungen sichern Gitterroste gegen Verschieben und Abheben. Die passende Ausführung richtet sich nach Rostbauart, Maschenweite, Tragstabhöhe, Auflager, Zugänglichkeit und Nutzung. rotec unterstützt bei der Auswahl von Standardbefestigungen, Verbindern, Verschlüssen und projektbezogenen Sonderlösungen.
- Befestigungen für Pressroste, Schweißpressroste und Gitterroststufen
- Standardteile sowie Sonderbefestigungen nach Einbausituation
- Ausführungen aus verzinktem Stahl oder Edelstahl nach technischer Prüfung
Die Befestigung hält den Rost in der vorgesehenen Lage und reduziert horizontale Bewegungen.
Eine geeignete Klemmung sichert den Rost zusätzlich gegen unbeabsichtigtes Abheben.
Maschenweite, Rosthöhe, Unterkonstruktion und Zugänglichkeit bestimmen die Ausführung.
Befestigungsprogramm
Befestigungen nach Aufgabe und Einbausituation auswählen
Die Bezeichnung allein reicht nicht aus. Vor der Bestellung müssen Rost, Masche, Auflager und Montagerichtung eindeutig feststehen.
Befestigen und Verbinden
Lösungen für offene Gitterrostflächen und benachbarte Rostfelder
Bei Bedarf seitlich scrollen.
| Ausführung | Funktion | Typischer Einsatz | PREIS/BESTELLUNG |
|---|---|---|---|
| Standardbefestigung | Sichert gegen Verschieben und Abheben | Pressroste und Schweißpressroste auf geeigneter Unterkonstruktion | Auf Anfrage |
| Sicherheitsbefestigung | Erschwert ein unbeabsichtigtes oder unbefugtes Lösen | Zugänge und Bereiche mit erhöhtem Sicherungsbedarf | Auf Anfrage |
| Doppelhalteklammer | Verbindet zwei benachbarte Rostfelder | Plattformen und Laufwege mit mehreren Rostelementen | Auf Anfrage |
| Halteklammer 31/9 | Auf engmaschige Rostausführungen abgestimmt | Pressroste mit Maschenteilung 31/9 | Auf Anfrage |
| Halteklammer mit Telleroberteil | Großflächiges Oberteil für geeignete Maschen | Projektbezogene Rostbefestigung | Auf Anfrage |
Verschließen, Öffnen und Sichern
Zubehör für Schachtabdeckungen, Notausstiege und besondere Unterkonstruktionen
Bei Bedarf seitlich scrollen.
| Ausführung | Funktion | Typischer Einsatz | PREIS/BESTELLUNG |
|---|---|---|---|
| Steckschlüsselverschluss, eingeschweißt | Gezieltes Ver- und Entriegeln | Notausstiege und gegen Abheben zu sichernde Roste | Auf Anfrage |
| Steckschlüsselverschluss, nachrüstbar | Nachträgliche Sicherung vorhandener Gitterroste | Sanierung und Bestandsanlagen | Auf Anfrage |
| Hakenbefestigung für Winkelprofile | Greift unter ein geeignetes Winkelprofil | Projektbezogene Auflagerkonstruktionen | Auf Anfrage |
| Hakenbefestigung für Vierkantrohre | Greift unter den Flansch einer vertikalen Auflage | Unterkonstruktionen aus geeigneten Vierkantrohren | Auf Anfrage |
| Scharniere und Sicherheitsketten | Ermöglichen das Öffnen oder sichern gegen unbefugtes Herausnehmen | Lichtschächte, Wartungsöffnungen und Notausstiege | Auf Anfrage |
Passende Befestigung und Preis anfragen
Befestigung anfragenNennen Sie Rostart, Maschenweite, Rosthöhe, Unterkonstruktion und benötigte Stückzahl. Wir stellen die passende Befestigung zusammen und teilen Ihnen Preis und Verfügbarkeit mit. Fotos der Einbausituation erleichtern die Auswahl.
Richtig bestellen
In sechs Schritten zur passenden Gitterrostbefestigung
Für eine sichere Auswahl benötigen wir Angaben zum Rost und zur vollständigen Einbausituation.
Planungsschritte anzeigen
Rostart bestimmen
Pressrost, Schweißpressrost, Stufe, Lichtschachtrost oder Sonderrost nennen.
Masche messen
Maschenteilung und lichte Öffnung eindeutig angeben oder fotografieren.
Rosthöhe erfassen
Tragstabhöhe und gegebenenfalls Tragstabstärke bestimmen.
Auflager zeigen
Winkelprofil, Flachstahl, Vierkantrohr oder andere Unterkonstruktion dokumentieren.
Montagezugang prüfen
Klären, ob die Befestigung nur von oben oder auch von unten erreichbar ist.
Sicherungsbedarf nennen
Normaler Betrieb, Fahrzeugverkehr, Notausstieg oder Schutz gegen unbefugtes Abheben beschreiben.
Produkt verstehen
Warum müssen Gitterroste befestigt werden?
Ein Gitterrost kann sich durch Begehen, Maschinenbetrieb, Fahrzeugbewegungen oder äußere Einwirkungen auf seiner Auflage verschieben. Die Befestigung hält den Rost in seiner vorgesehenen Lage. Anzahl und Position der Befestigungspunkte müssen zur Rostgröße, Nutzung, Auflagerung und Unterkonstruktion passen.
Oberteil, Unterteil, Schraube und Auflager müssen zur Maschenweite, Rosthöhe und Unterkonstruktion passen. Eine ungeeignete Klemme kann sich nicht korrekt verspannen oder den Rost beschädigen.
Doppelhalteklammern verbinden benachbarte Rostfelder miteinander. Sie ersetzen jedoch nicht automatisch die Befestigung der gesamten Fläche an der tragenden Unterkonstruktion. Bei befahrbaren Flächen, Notausstiegen und besonderen Lasten ist eine gesonderte technische Prüfung erforderlich.
Auswahlhilfe
Welche Befestigung erfüllt welche Aufgabe?
Die Auswahl beginnt mit der gewünschten Funktion und der vorhandenen Unterkonstruktion.
Bei Bedarf seitlich scrollen.
| Aufgabe | Geeignete Orientierung | Vor der Bestellung prüfen |
|---|---|---|
| Rost auf Unterkonstruktion sichern | Standardbefestigung oder Sicherheitsbefestigung | Masche, Rosthöhe, Auflagerprofil und Schraubenlänge |
| Zwei Rostfelder verbinden | Doppelhalteklammer | Maschenweiten beider Roste und zulässige Fugenbreite |
| Engmaschigen Rost befestigen | Halteklammer für Maschenteilung 31/9 | Tatsächliche Maschenteilung und Rosthöhe |
| Rost auf Winkelprofil befestigen | Auftragsbezogene Hakenbefestigung | Winkelabmessung, Untergriff und Montagezugang |
| Rost auf Vierkantrohr befestigen | Hakenbefestigung für vertikale Auflage | Rohrabmessung, Wandlage und Untergriff |
| Rost gezielt öffnen | Steckschlüsselverschluss und gegebenenfalls Scharniere | Öffnungsrichtung, Bedienseite und Fluchtfunktion |
| Lichtschacht gegen Herausnehmen sichern | Sicherheitskette oder Steckschlüsselverschluss | Zarge, Befestigungspunkt und Zugänglichkeit |
Doppelhalteklammern verbinden Rostfelder untereinander. Die sichere Befestigung der Gesamtfläche an der tragenden Unterkonstruktion muss zusätzlich betrachtet werden.
Ausführungen
Gitterrostbefestigungen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.

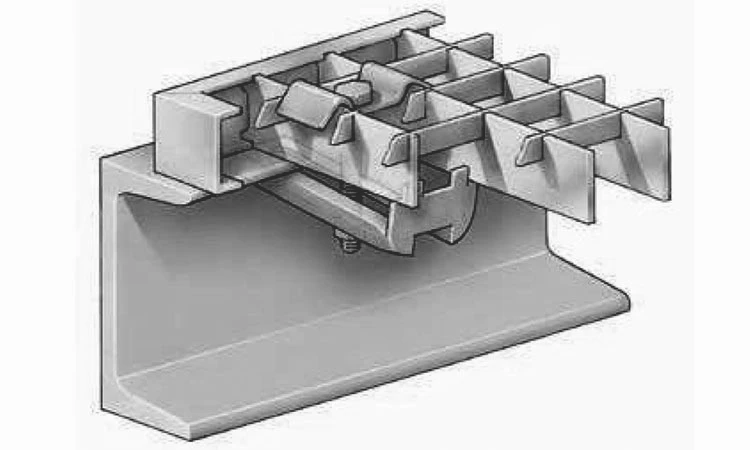

Standardbefestigung
Zur einfachen Sicherung eines Gitterrostes gegen Verschieben und Abheben; je nach Anforderung auch als Sicherheitsbefestigung ausführbar.

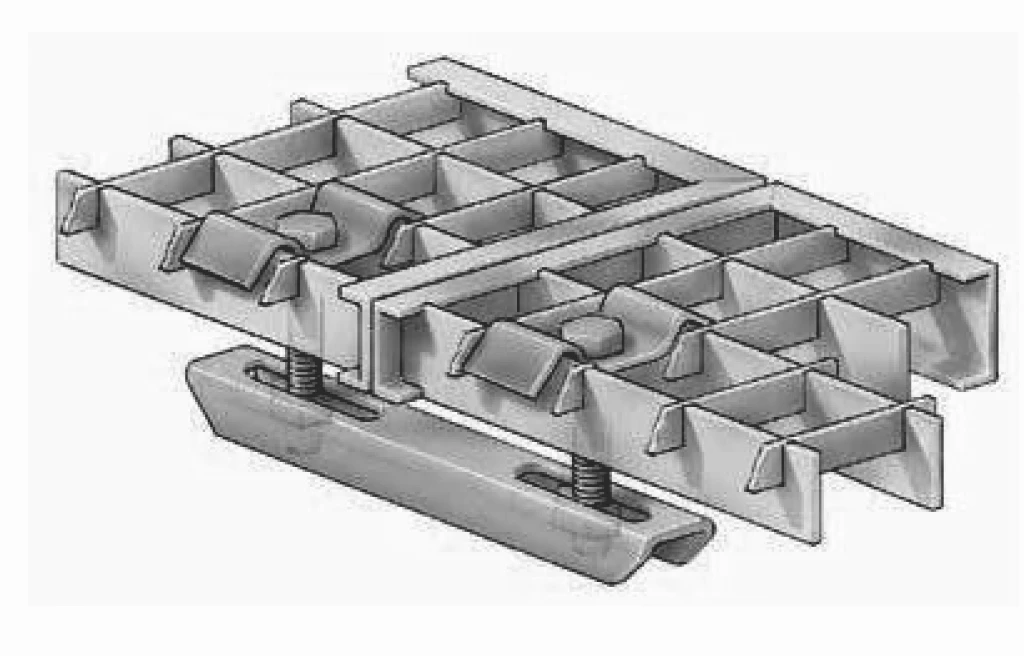

Doppelhalteklammer
Verbindet zwei benachbarte Gitterroste miteinander und reduziert Höhenversätze an der Fuge.

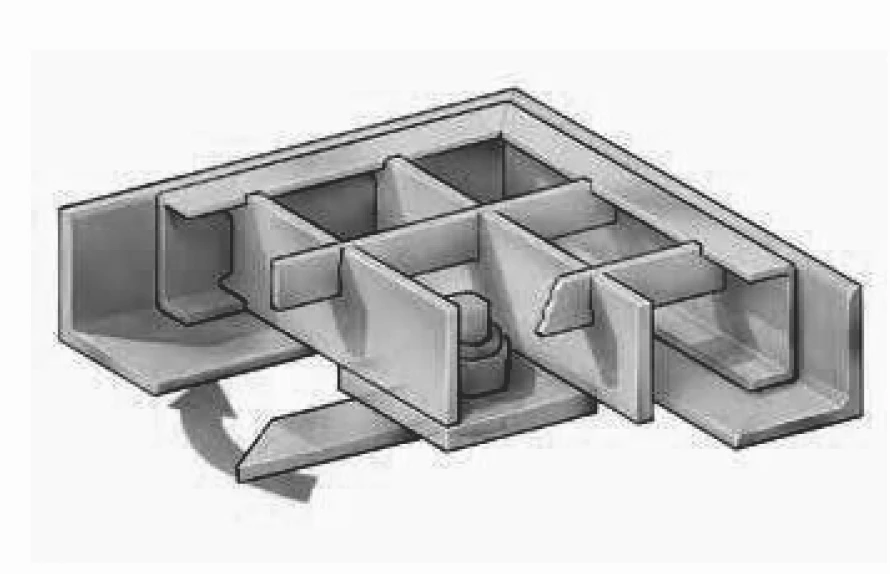

Steckschlüsselverschluss – eingeschweißt
Eingeschweißter Verschluss zum gezielten Ver- und Entriegeln sowie zum Schutz gegen unbefugtes Abheben.

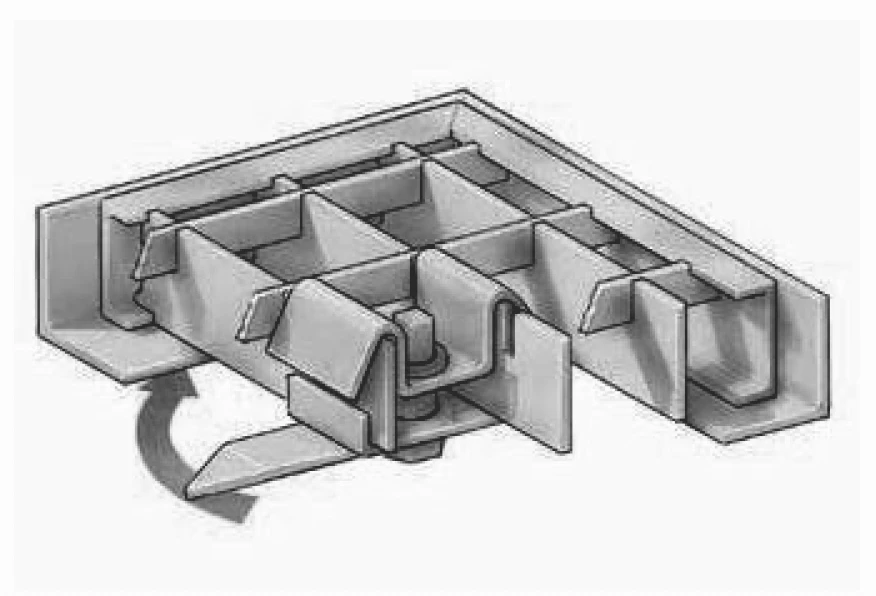

Steckschlüsselverschluss – nachrüstbar
Verschluss für den nachträglichen Einbau in einen vorhandenen Gitterrost.

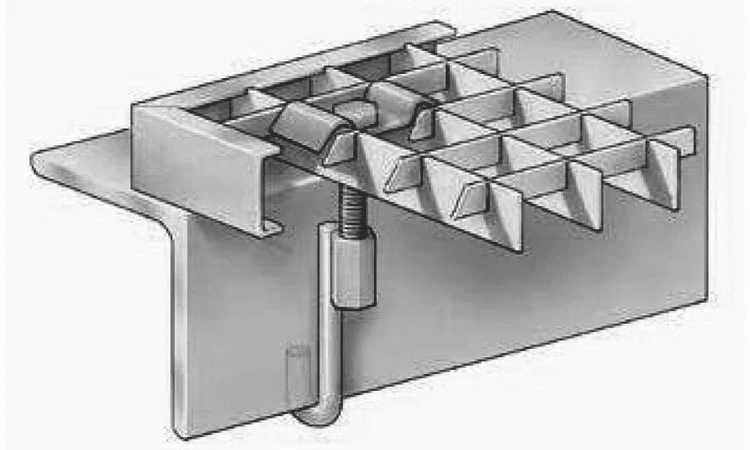

Hakenbefestigung für Winkelprofile
Auftragsbezogene Hakenbefestigung, die ein geeignetes Winkelprofil untergreift.

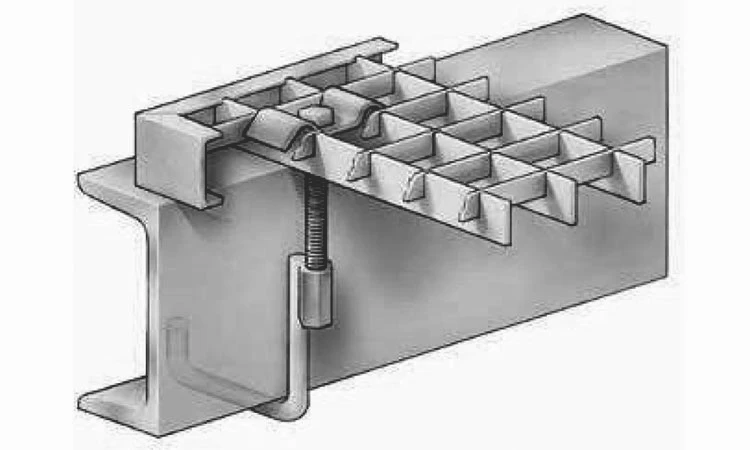

Hakenbefestigung für Vierkantrohre
Befestigung für Gitterroste auf vertikalen Auflagen mit geeignetem Unterflansch, beispielsweise Vierkantrohren.

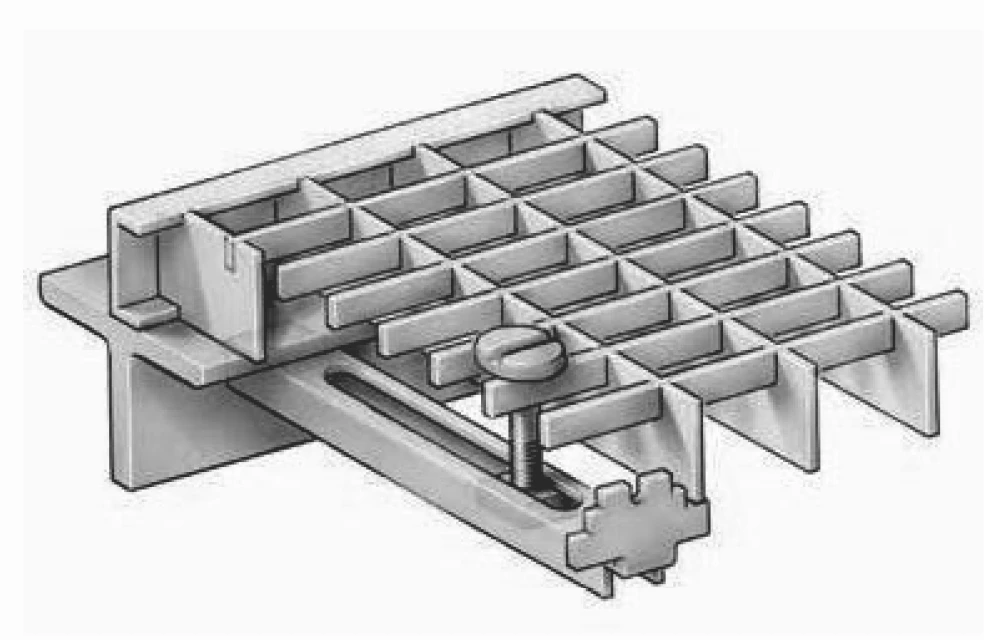

Halteklammer MW 31/9
Passend geformte Halteklammer für engmaschige Gitterroste mit Maschenteilung 31/9.

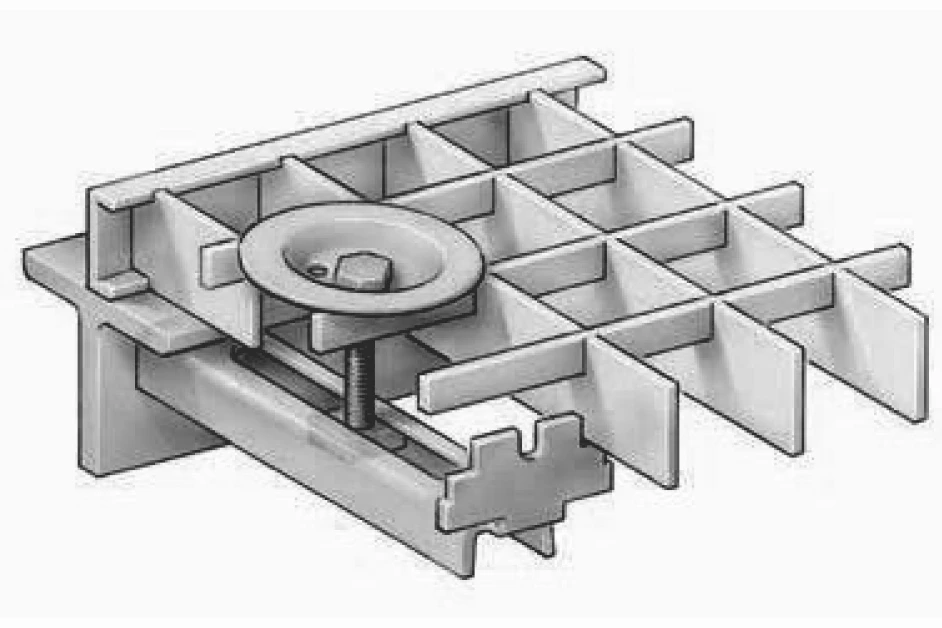

Halteklammer mit Teller-Oberteil
Großflächiges Teller-Oberteil zur Befestigung geeigneter Gitterrostmaschen.

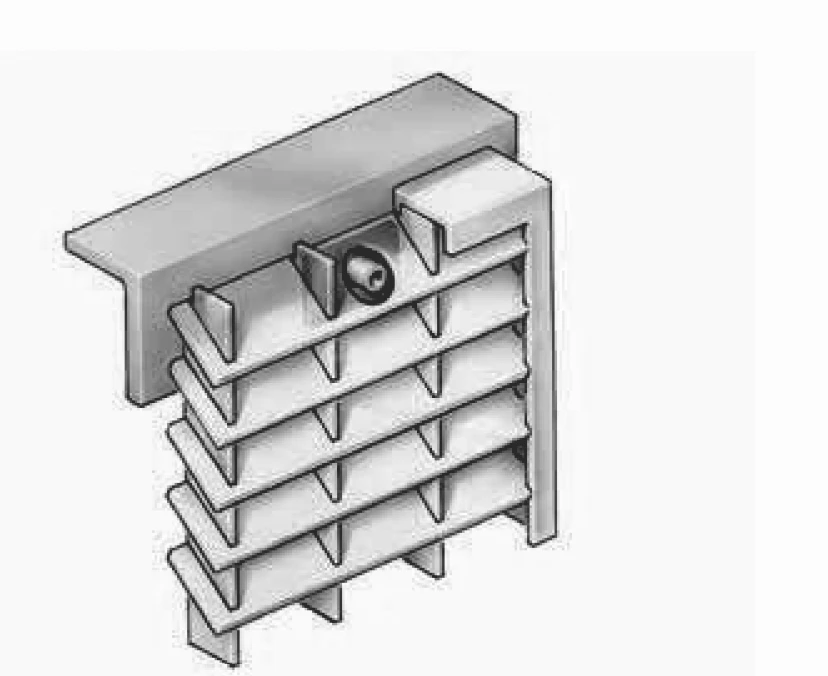

Befestigung für Jalousieroste
Seitliche Befestigung eines Jalousierostes an der vorgesehenen Unterkonstruktion.

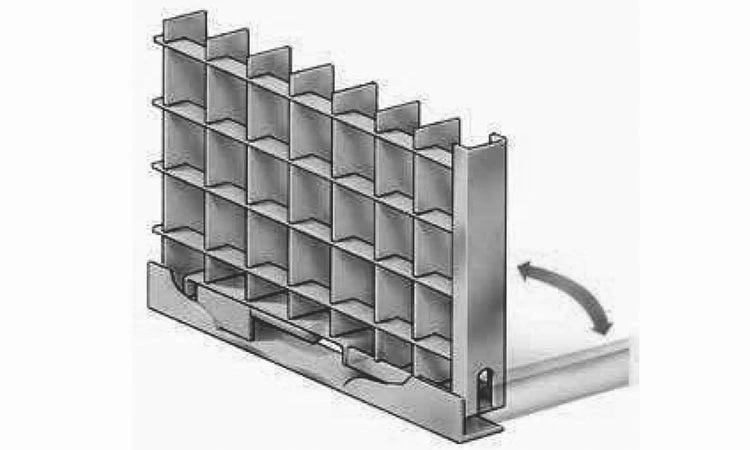

Scharniere
Ermöglichen das kontrollierte Aufklappen von Gitterrosten, etwa bei Wartungsöffnungen und Notausstiegen.

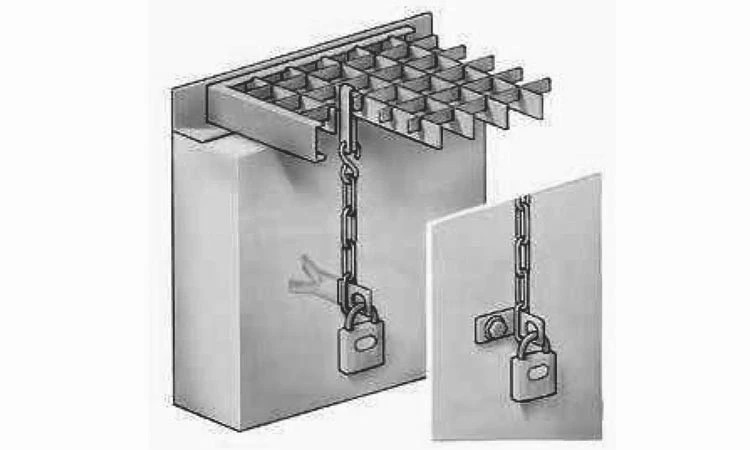

Sicherheitskette
Sichert beispielsweise Lichtschachtroste gegen unbefugtes Herausnehmen; ein Schloss ist separat vorzusehen.
Technische Orientierung
Technische Angaben zu Gitterrostbefestigungen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Rostarten | Pressroste, Schweißpressroste, Gitterroststufen und projektbezogene Sonderroste |
|---|---|
| Befestigungspunkte | Anzahl und Lage projektbezogen nach Rostgröße, Nutzung, Auflagerung und Unterkonstruktion |
| Werkstoffe | Verzinkter Stahl oder Edelstahl, abhängig von Befestigungstyp und Umgebung |
| Auswahlmerkmale | Maschenteilung, Tragstabhöhe, Unterkonstruktion, Schraubenlänge und Montagezugang |
| Sonderbefestigungen | Auftragsbezogen nach Abmessung und konstruktiver Anforderung |
| Befahrbare Flächen | Gesonderte Prüfung von Rost, Auflager, Befestigung und Unterkonstruktion erforderlich |
| Wartung | Sitz, Korrosion und Beschädigung regelmäßig entsprechend Nutzung und Umgebung kontrollieren |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Gitterrost
Rostart, Abmessung, Maschenteilung, Tragstabhöhe und Tragstabrichtung
- 2Unterkonstruktion
Profilart, Abmessungen, Auflagebreite und Position des möglichen Untergriffs
- 3Zugänglichkeit
Montage und spätere Wartung von oben, unten oder nur einseitig
- 4Beanspruchung
Begehen, Maschinenbetrieb, Fahrzeugverkehr, Vibrationen oder Witterung
- 5Sicherungsfunktion
Schutz gegen Verschieben, Abheben, unbefugtes Öffnen oder Bildung von Stolperkanten
- 6Unterlagen
Stückzahl, Fotos, bemaßte Skizze sowie gewünschter Werkstoff und Termin
Einsatzbereiche
Typische Anwendungen für Gitterrostbefestigungen
Industrieböden und Laufwege
Standardbefestigungen für sicher aufgelegte Rostfelder
Plattformen und Podeste
Doppelhalteklammern für benachbarte Elemente sowie Befestigung an der Unterkonstruktion
Lichtschächte
Sicherheitsketten und Verschlüsse gegen unbefugtes Herausnehmen
Notausstiege
Scharniere und Steckschlüsselverschlüsse für definierte Öffnungsfunktionen
Sonderkonstruktionen
Haken und Sonderbefestigungen passend zu Winkelprofilen, Rohren und besonderen Auflagern
Häufige Fragen
Antworten zu Gitterrostbefestigungen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Warum werden Gitterroste befestigt?
Eine geeignete Befestigung sichert den Rost gegen Verschieben und schützt abhängig von der Ausführung zusätzlich gegen Abheben.
Wie viele Befestigungen werden benötigt?
Eine pauschale Anzahl ist nicht für jede Einbausituation geeignet. Anzahl und Lage werden nach Rostgröße, Nutzung, Auflagerung und Unterkonstruktion festgelegt.
Was gehört zu einer Standardbefestigung?
Eine Standardbefestigung besteht typischerweise aus einem zur Masche passenden Oberteil, einem Unterteil und einer Schraubverbindung. Die genaue Ausführung ist produktabhängig.
Was ist eine Doppelhalteklammer?
Eine Doppelhalteklammer verbindet zwei benachbarte Rostfelder. Dadurch wird der Plattenstoß stabilisiert und die Bildung von Stolperkanten reduziert.
Ersetzt eine Doppelhalteklammer die Befestigung an der Unterkonstruktion?
Nein. Sie verbindet zunächst die Rostfelder untereinander. Die Gesamtfläche muss zusätzlich passend zur tragenden Unterkonstruktion gesichert werden.
Wofür wird ein Steckschlüsselverschluss verwendet?
Er ermöglicht das gezielte Ver- und Entriegeln eines Rostes und schützt zugleich gegen unbefugtes Abheben, beispielsweise bei Notausstiegen.
Kann ein Steckschlüsselverschluss nachgerüstet werden?
Ja. Neben eingeschweißten Ausführungen gibt es Verschlüsse für den nachträglichen Einbau. Die Eignung für den vorhandenen Rost muss geprüft werden.
Wann wird eine Hakenbefestigung benötigt?
Hakenbefestigungen kommen zum Einsatz, wenn ein geeignetes Winkelprofil oder Vierkantrohr untergriffen werden soll. Ihre Abmessungen werden auftragsbezogen festgelegt.
Gibt es besondere Befestigungen für engmaschige Roste?
Ja. Für engmaschige Pressroste, beispielsweise mit Maschenteilung 31/9, stehen passend geformte Halteklammern zur Verfügung.
Wofür werden Scharniere eingesetzt?
Scharniere ermöglichen das kontrollierte Aufklappen eines Rostes. Sie werden beispielsweise an Wartungsöffnungen oder Notausstiegen mit einer passenden Zarge eingesetzt.
Wofür wird eine Sicherheitskette verwendet?
Eine Sicherheitskette schützt beispielsweise Lichtschachtroste gegen unbefugtes Herausnehmen. Schloss und geeigneter Anschlusspunkt müssen gesondert berücksichtigt werden.
Sind Befestigungen aus Edelstahl erhältlich?
Ja. Edelstahlbefestigungen und Sonderlösungen sind abhängig vom Befestigungstyp und der technischen Anforderung möglich.
Welche Befestigung ist für befahrbare Gitterroste geeignet?
Das muss projektbezogen geprüft werden. Radlast, Fahrbewegung, Rost, Rahmen, Auflager, Befestigung und Unterkonstruktion müssen als vollständiges System betrachtet werden.
Welche Angaben benötigt rotec für die Auswahl?
Benötigt werden Rostart, Maschenteilung, Rosthöhe, Unterkonstruktion, Zugänglichkeit, Belastung, Sicherungsaufgabe, Stückzahl und möglichst Fotos oder eine bemaßte Skizze.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
