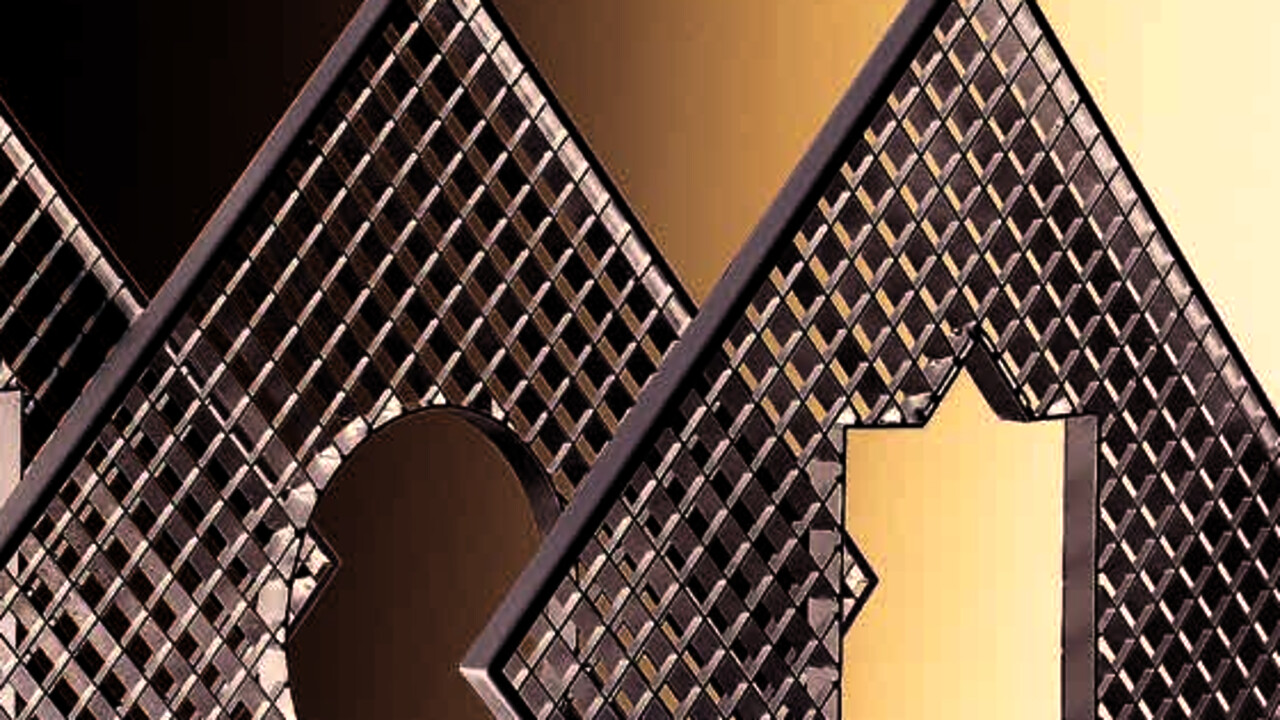

Gitterroste in Sonderformen
Sonderroste passend zu schrägen und unregelmäßigen Konturen
Trapezformen, Schrägschnitte und polygonale Konturen ermöglichen die passgenaue Belegung ungewöhnlicher Grundrisse. Entscheidend sind eindeutige Außenmaße, definierte Eckpunkte, Diagonalen und die richtige Tragstabrichtung.
- Trapezförmige und polygonale Gitterroste
- Schrägschnitte und kombinierte Außenkonturen
- Fertigung nach bemaßter Skizze, PDF oder CAD Datei
Außenmaße, Eckpunkte und Diagonalen definieren unregelmäßige Vielecke zuverlässig.
Tragstabrichtung, Auflager und Belastung werden gemeinsam mit der Sonderform betrachtet.

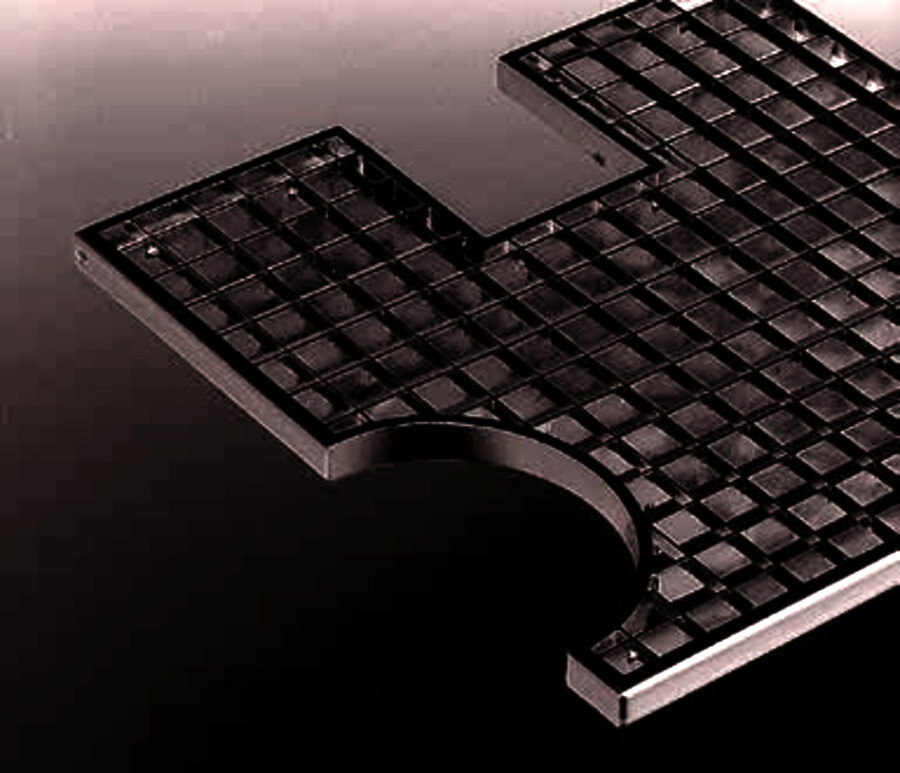

Bearbeitete Außenkanten erhalten eine zur Rostausführung passende Einfassung.
Richtig bestellen
Sonderform in sechs Schritten vollständig beschreiben
Eine klare Geometrie ist die Voraussetzung für eine passgenaue Fertigung und eine sichere Montage.
Planungsschritte anzeigen
Draufsicht erstellen
Die vollständige Außenkontur des Rostes übersichtlich darstellen.
Eckpunkte nummerieren
Jede Ecke eindeutig kennzeichnen, damit Maße zweifelsfrei zugeordnet werden können.
Seitenlängen angeben
Alle Außenkanten mit ihrem tatsächlichen Fertigmaß bemaßen.
Diagonalen ergänzen
Diagonalen zwischen definierten Eckpunkten sichern Winkel und Geometrie ab.
Tragstabrichtung markieren
Die Richtung der lastabtragenden Stäbe sowie die Auflager eindeutig eintragen.
Projektangaben ergänzen
Belastung, Masche, Werkstoff, Oberfläche, Stückzahl und Termin nennen.
Produkt verstehen
Was ist ein Gitterrost in Sonderform?
Ein Sonderrost besitzt eine Außenkontur, die von einem einfachen Rechteck abweicht. Dazu gehören trapezförmige Roste, Schrägschnitte, Vielecke, abgestufte Kanten und kombinierte Konturen. Solche Ausführungen werden häufig benötigt, wenn Laufwege, Podeste oder Abdeckungen an Baukörper und Anlagen angepasst werden müssen.
Unregelmäßige Vielecke lassen sich besonders zuverlässig mit Seitenlängen und zusätzlichen Diagonalmaßen definieren. Diese Dreiecksbemaßung begrenzt Interpretationsspielräume und erleichtert sowohl die technische Prüfung als auch die spätere Fertigungskontrolle.
Die äußere Form darf nicht getrennt von der Tragwirkung betrachtet werden. Tragstäbe müssen weiterhin von Auflager zu Auflager verlaufen. Deshalb können Rostaufteilung, zusätzliche Auflager oder mehrere kleinere Einzelroste wirtschaftlicher und technisch sinnvoller sein als eine einzige große Sonderform.
Auswahlhilfe
Welche Sonderform passt zur Einbausituation?
Die geometrische Aufgabe bestimmt, welche Maße und Unterlagen für die Anfrage benötigt werden.
Bei Bedarf seitlich scrollen.
| Sonderform | Typische Geometrie | Wichtige Maße | Geeignete Unterlage |
|---|---|---|---|
| Trapezrost | Zwei parallele und zwei schräge Seiten | Außenkanten, Höhe und mindestens eine Diagonale | Bemaßte Draufsicht |
| Polygonaler Rost | Mehrere unterschiedlich ausgerichtete Außenkanten | Alle Seiten, Eckpunkte und Diagonalen | Bemaßte Skizze oder CAD Datei |
| Abgestufte Kontur | Rechtwinklige Vor und Rücksprünge | Teilbreiten, Teillängen und Bezugskanten | Bemaßte Draufsicht |
| Kombinierte Form | Schrägen, Rundungen und Ausschnitte | Gesamtkontur mit allen Teilmaßen | PDF oder CAD Datei |
Ein Baustellenfoto ist als Ergänzung hilfreich. Es ersetzt jedoch keine vollständig bemaßte Draufsicht.
Dreiecksbemaßung
Unregelmäßige Vielecke mit Diagonalen eindeutig bestimmen
Neben den Außenmaßen werden Diagonalen zu festgelegten Eckpunkten benötigt. Dadurch lassen sich Winkel und Lage der einzelnen Seiten kontrollieren.
Bei Bedarf seitlich scrollen.
| Angabe | Funktion |
|---|---|
| Nummerierte Eckpunkte | Ordnen jedes Maß einer eindeutigen Position zu |
| Außenmaße | Definieren die Seitenlängen der Rostkontur |
| Diagonalen | Sichern Winkel und Lage nicht rechtwinkliger Eckpunkte ab |
| Gesamtmaß | Ermöglicht die Kontrolle der maximalen Länge und Breite |
| Tragstabrichtung | Zeigt die Lastabtragung zwischen den Auflagern |
Bei komplexen Formen empfehlen sich eine CAD Datei und eine bemaßte PDF Zeichnung. Die PDF dient als visuell prüfbare Referenz.
Rostaufteilung
Große Sonderflächen sinnvoll in Einzelroste gliedern
Transport, Montage, Gewicht und Auflagerung können eine Aufteilung in mehrere Positionen erforderlich machen.
Bei Bedarf seitlich scrollen.
| Prüfpunkt | Planungshinweis |
|---|---|
| Einzelgewicht | Handhabung und Montageweg berücksichtigen |
| Stoßfugen | Lage über geeigneten Auflagern planen |
| Positionsnummern | Jeden Einzelrost im Verlegeplan eindeutig kennzeichnen |
| Tragstabrichtung | Bei jeder Position separat darstellen |
| Montagereihenfolge | Zugänglichkeit und vorhandene Einbauten beachten |
Die endgültige Teilung wird projektbezogen nach Geometrie, Belastung und Montagebedingungen abgestimmt.
Ausführungen
Gitterroste in Sonderformen passend zur Anwendung auswählen
Die endgültige Ausführung ergibt sich aus Nutzung, Belastung, Umgebung und konstruktiver Einbausituation.
Trapezroste
Für schräge Wandverläufe, Podeste und nicht rechtwinklige Öffnungen.
Polygonale Roste
Vieleckige Außenkonturen mit definierten Eckpunkten und Diagonalen.
Abgestufte Konturen
Rechtwinklige Vor und Rücksprünge entlang von Bauteilen und Anlagen.
Schrägschnitte
Geradlinige Anpassung an schräge Auflager, Wände oder Fassadenbereiche.
Kombinierte Formen
Verbindung von Außenkontur, Anschnitten und innenliegenden Ausschnitten.
Technische Orientierung
Technische Angaben zu Gitterroste in Sonderformen
Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.
Belastung immer projektbezogen prüfen
Abmessung, freie Spannweite, Auflagerung, Lastart und Umgebungsbedingungen müssen gemeinsam betrachtet werden.
| Geometrien | Trapezförmig, polygonal, abgestuft, schräg oder kombiniert |
|---|---|
| Rostbauart | Projektbezogen geeignete Pressroste und weitere Gitterrostbauarten |
| Einfassung | Bearbeitete Außenkanten mit abgestimmtem Flachmaterial |
| Werkstoff | Stahl feuerverzinkt sowie weitere Werkstoffe nach Anwendung |
| Oberfläche | Glatt oder rutschhemmend nach konkreter Ausführung |
| Bemaßung | Außenmaße, nummerierte Eckpunkte, Diagonalen und Tragstabrichtung |
| Fertigungstoleranzen | Abhängig von Rostbauart, Abmessung und geltendem Regelwerk |
| Belastbarkeit | Projektbezogen nach Spannweite, Auflagerung, Rostaufteilung und Nutzung |
Planung und Anfrage
Diese Angaben benötigen wir für eine zuverlässige Einordnung
- 1Kontur zeichnen
Vollständige Draufsicht mit allen Außenkanten anlegen.
- 2Eckpunkte und Maße
Ecken nummerieren sowie Seitenlängen und Diagonalen eintragen.
- 3Auflager darstellen
Lage, Breite und freie Spannweiten in der Zeichnung kennzeichnen.
- 4Tragstabrichtung festlegen
Für jeden Einzelrost einen eindeutigen Richtungspfeil eintragen.
- 5Belastung beschreiben
Nutzung, Flächenlasten, Punktlasten oder Fahrzeuglasten nennen.
- 6Dateien und Stückliste
Bemaßte PDF, vorhandene CAD Datei, Positionsliste, Menge und Termin senden.
Einsatzbereiche
Typische Anwendungen für Gitterroste in Sonderformen
Industriepodeste
Anpassung an Maschinen, Behälter und schräg verlaufende Anlagenbereiche.
Laufwege
Passroste für Richtungswechsel, Übergänge und unregelmäßige Grundrisse.
Schachtabdeckungen
Sonderkonturen für vorhandene Öffnungen und Baukörper.
Fassaden
Gestalterische Gitterrostfelder mit projektbezogener Außenform.
Lärmschutz
Individuelle Rostgeometrien für technische und architektonische Verkleidungen.
Sanierung
Anpassung an bestehende, nicht rechtwinklige Konstruktionen.
Referenzen und Fachbeiträge
Aufmaß, Toleranzen und Bestellung
Die technischen Ratgeber helfen bei einer vollständigen und prüfbaren Beschreibung der Sonderform.
Fachbeiträge anzeigen
Aufmaß und Bemaßung
Eckpunkte, Seitenmaße, Diagonalen und Bezugskanten systematisch aufnehmen.
Aufmaßhilfe öffnenFertigungstoleranzen
Maßhaltigkeit, Diagonalen und Ebenheit von Gitterrosten richtig einordnen.
Toleranzen ansehenAusschreibung und Bestellung
Sonderform mit Rosttyp, Belastung, Werkstoff, Bearbeitungen und Stückzahl vollständig beschreiben.
Checkliste öffnenHäufige Fragen
Antworten zu Gitterroste in Sonderformen
Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.
Welche Gitterrost Sonderformen sind möglich?
Möglich sind unter anderem Trapezroste, polygonale Roste, abgestufte Konturen, Schrägschnitte und kombinierte Formen mit Ausschnitten.
Warum werden bei Sonderformen Diagonalmaße benötigt?
Diagonalmaße sichern Winkel und Lage der Eckpunkte ab. Nur Seitenlängen reichen bei einem unregelmäßigen Vieleck häufig nicht für eine eindeutige Geometrie.
Wie kennzeichne ich die Tragstabrichtung?
Tragen Sie in jeder Rostposition einen deutlichen Pfeil ein. Die Tragstäbe müssen den freien Abstand zwischen den vorgesehenen Auflagern überspannen.
Kann ein Sonderrost aus einem Stück gefertigt werden?
Das hängt von Abmessung, Gewicht, Belastung, Transportweg, Montage und verfügbarer Auflagerung ab. Häufig ist eine Aufteilung in mehrere Positionen sinnvoll.
Welche Dateien kann ich für die Anfrage senden?
Geeignet sind eine bemaßte Handskizze, eine PDF Zeichnung und ergänzend eine CAD Datei. Die PDF sollte die maßgebende Geometrie sichtbar und prüfbar darstellen.
Reicht ein Aufmaß der Seitenlängen aus?
Bei rechtwinkligen Konturen kann dies genügen. Bei schrägen oder polygonalen Formen werden zusätzlich Diagonalen und eindeutig nummerierte Eckpunkte benötigt.
Werden die Außenkanten eingefasst?
Ja. Bearbeitete Außenkanten erhalten eine zur Rostbauart und Belastung passende Einfassung.
Sind rutschhemmende Sonderroste möglich?
Ja. Die konkrete Rutschhemmung, Profilrichtung und hauptsächliche Gehrichtung müssen jedoch projektbezogen abgestimmt werden.
Welche Fertigungstoleranzen gelten?
Die zulässigen Toleranzen richten sich nach Rostbauart, Abmessung, Ausführung und dem jeweils geltenden Regelwerk. Sie werden bei der technischen Prüfung berücksichtigt.
Kann rotec bei der Rostaufteilung unterstützen?
Ja. Anhand von Geometrie, Auflagerung, Belastung und Montagebedingungen unterstützt rotec bei einer technisch sinnvollen Einteilung.
Was muss bei einer Sanierung gemessen werden?
Neben der Kontur sind vorhandene Auflager, Höhen, freie Spannweiten und mögliche Abweichungen von der Rechtwinkligkeit aufzunehmen.
Welche Angaben benötigt rotec für ein Angebot?
Benötigt werden Geometrie, Fertigmaße, Eckpunkte, Diagonalen, Tragstabrichtung, Auflager, Belastung, Ausführung, Stückzahl und möglichst eine bemaßte Zeichnung.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
