    Startseite›Planung und Wissen›rotec Belastungstabellen
    rotec Belastungstabellen

    Belastungstabellen für rotec Gitterroste

    Diese Seite unterstützt Sie bei der technischen Vorauswahl von rotec Gitterrosten. Für unterschiedliche Tragstabquerschnitte und lichte Stützweiten finden Sie die maximalen Flächen- und Einzellasten sowie die zugehörigen Durchbiegungen übersichtlich an einem Ort.

    • Auswahlhilfe für Gitterrostprojekte mit rotec
    • Tabellen für Tragstabteilungen 33 mm und 22 mm
    • Stützweiten von 300 bis 2.000 mm im direkten Vergleich
    Belastung prüfen lassenTabellen ansehen

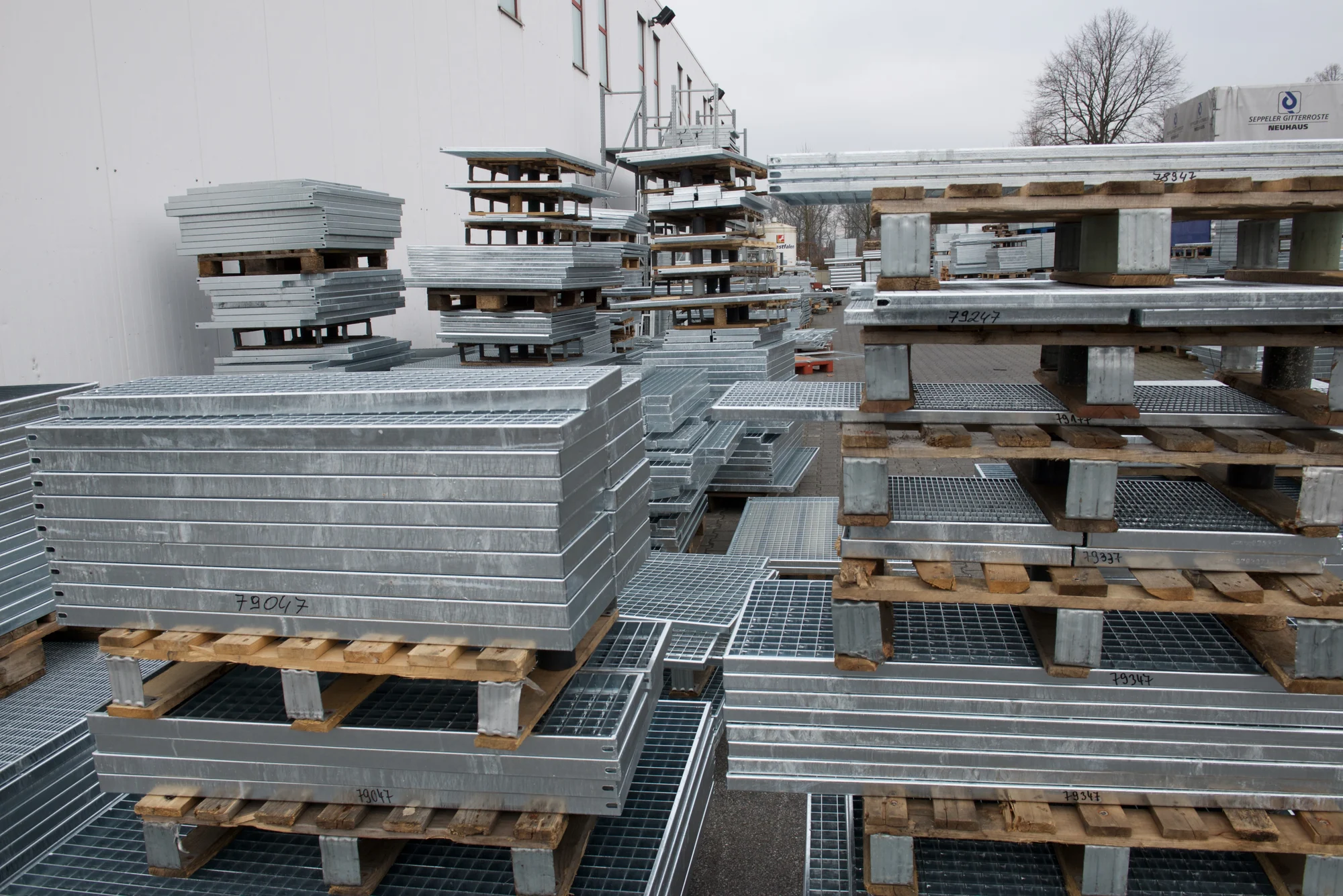

    Gestapelte Gitterroste im Lager für unterschiedliche Tragfähigkeiten und Stützweiten
    Tragstabquerschnitt, Tragstabteilung und freie Stützweite bestimmen die Tragfähigkeit des Gitterrostes.
    Für rotec Gitterroste

    Die dargestellten Werte gelten für die bezeichneten rotec Gitterroste und dürfen nicht ungeprüft auf andere Rosttypen übertragen werden.

    Zwei Tragstabteilungen

    Separate Tabellen stehen für 33 mm und 22 mm Tragstabteilung zur Verfügung.

    300 bis 2.000 mm

    Die Tabellen decken lichte Stützweiten in Schritten von 100 mm ab.

    Last und Verformung

    Zu jedem Tragstabquerschnitt werden Belastbarkeit und die rechnerische Durchbiegung angegeben.

    Technische Tabellen

    rotec Gitterroste nach Tragstabteilung auswählen

    Alle Tabellenwerte stehen als lesbarer und kopierbarer Text zur Verfügung. Wählen Sie die Tragstabteilung und den Stützweitenbereich. Auf kleinen Bildschirmen lassen sich die Tabellen seitlich verschieben, ohne die Schrift zu verkleinern. Beachten Sie die Legende und den Prüfhinweis.

    So lesen Sie die Tabellen

    Fv
    Maximale Flächenlast in kN.
    f
    Durchbiegung bei maximaler Flächenlast in mm.
    Fp
    Maximale Einzellast in kN.
    f1
    Durchbiegung bei maximaler Einzellast in mm.
    f2
    Durchbiegung bei 1,5 kN Einzellast auf 200 × 200 mm.

    B und blaue Felder: Der im Original markierte Bereich zur Begehbarkeit ist unverändert übernommen. Hier bleibt die Durchbiegung f2 unter 4 mm bei einer Einzellast von 1,5 kN auf 200 × 200 mm. Der statische Nachweis nach RAL-GZ 638 und die Bestätigung der konkreten Ausführung bleiben erforderlich.

    Geltungsbereich: Nur für die zu diesen Tabellen gehörenden, von rotec bestätigten Gitterrostausführungen. Die Berechnungsgrundlage nennt 470 N/mm² zulässige Spannung sowie Sicherheitsfaktoren von 1,1 zur Streckgrenze und 2,1 zur Bruchgrenze. Nicht ungeprüft auf gewöhnliche S235-Roste, Edelstahl, Aluminium oder andere Rostsysteme übertragen.

    Fv wird wie in der Vorlage in kN angegeben, nicht in kN/m². Die erforderliche Lastzuordnung ist projektbezogen zu klären. H × S bezeichnet Tragstabhöhe × Tragstabstärke.

    Tragstabteilung 33 mm

    Belastungswerte und Durchbiegungen für Tragstabquerschnitte von 20 × 2 bis 60 × 3 mm. Beide Stützweitenbereiche gehören zusammen. Die blauen Felder entsprechen der Markierung in der Vorlage.

    Lesbar, markierbar und kopierbar

    Bei Bedarf seitlich und nach unten scrollen. Stützweiten und Zeilenbeschriftungen bleiben im Blick. Lasten in kN, Durchbiegungen in mm.

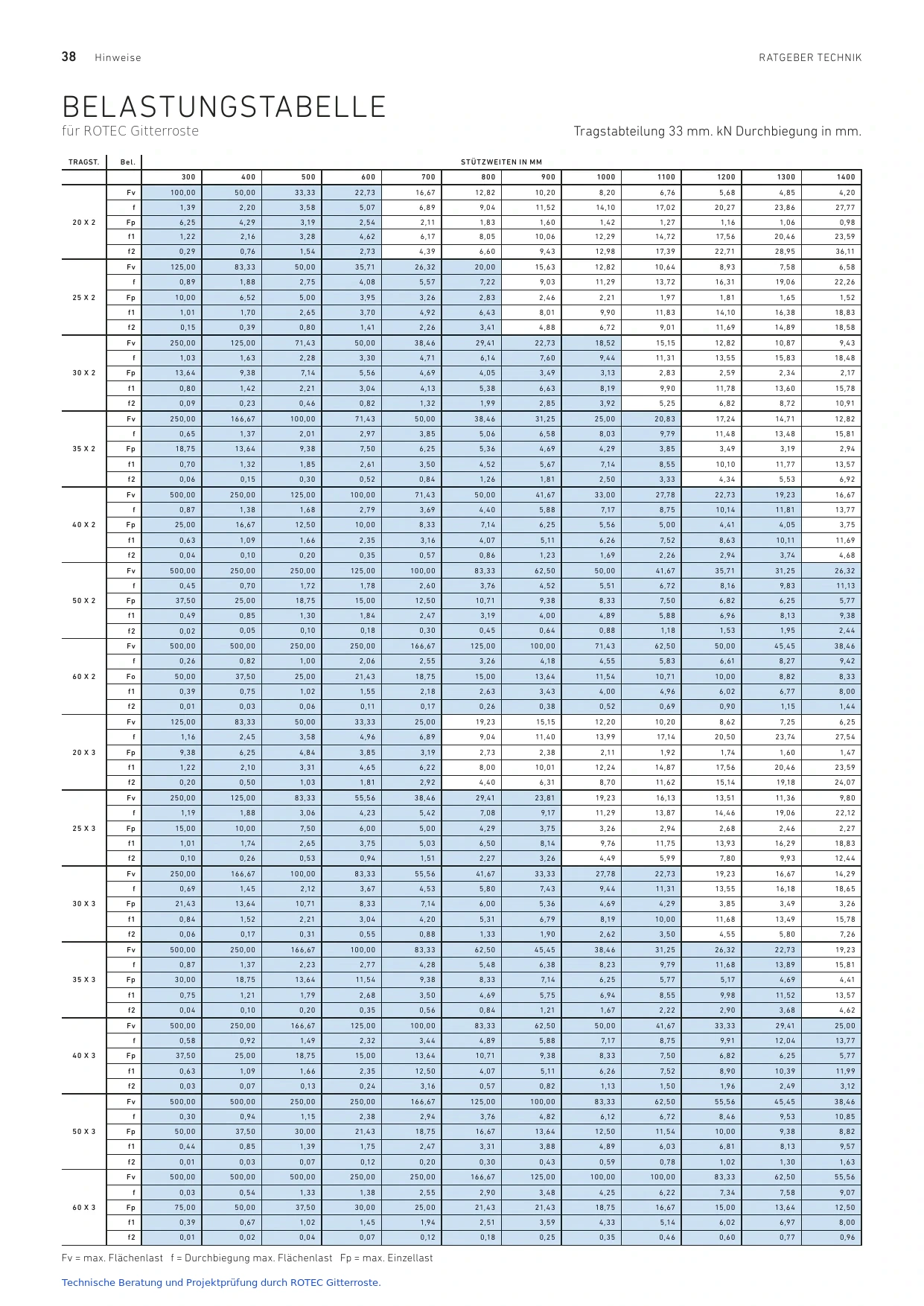

    33 mm Tragstabteilung: 300 bis 1400 mm Stützweite
    Tragstab
    H × S
    in mm    		Kenn-
    wert    		Lichte Stützweite in mm
    30040050060070080090010001100120013001400
    20 × 2FvkN100,0050,0033,3322,7316,6712,8210,208,206,765,684,854,20
    fmm1,392,203,585,076,899,0411,5214,1017,0220,2723,8627,77
    FpkN6,254,293,192,542,111,831,601,421,271,161,060,98
    f1mm1,222,163,284,626,178,0510,0612,2914,7217,5620,4623,59
    f2mm0,29B0,76B1,54B2,73B4,396,609,4312,9817,3922,7128,9536,11
    25 × 2FvkN125,0083,3350,0035,7126,3220,0015,6312,8210,648,937,586,58
    fmm0,891,882,754,085,577,229,0311,2913,7216,3119,0622,26
    FpkN10,006,525,003,953,262,832,462,211,971,811,651,52
    f1mm1,011,702,653,704,926,438,019,9011,8314,1016,3818,83
    f2mm0,15B0,39B0,80B1,41B2,26B3,41B4,886,729,0111,6914,8918,58
    30 × 2FvkN250,00125,0071,4350,0038,4629,4122,7318,5215,1512,8210,879,43
    fmm1,031,632,283,304,716,147,609,4411,3113,5515,8318,48
    FpkN13,649,387,145,564,694,053,493,132,832,592,342,17
    f1mm0,801,422,213,044,135,386,638,199,9011,7813,6015,78
    f2mm0,09B0,23B0,46B0,82B1,32B1,99B2,85B3,92B5,256,828,7210,91
    35 × 2FvkN250,00166,67100,0071,4350,0038,4631,2525,0020,8317,2414,7112,82
    fmm0,651,372,012,973,855,066,588,039,7911,4813,4815,81
    FpkN18,7513,649,387,506,255,364,694,293,853,493,192,94
    f1mm0,701,321,852,613,504,525,677,148,5510,1011,7713,57
    f2mm0,06B0,15B0,30B0,52B0,84B1,26B1,81B2,50B3,33B4,345,536,92
    40 × 2FvkN500,00250,00125,00100,0071,4350,0041,6733,0027,7822,7319,2316,67
    fmm0,871,381,682,793,694,405,887,178,7510,1411,8113,77
    FpkN25,0016,6712,5010,008,337,146,255,565,004,414,053,75
    f1mm0,631,091,662,353,164,075,116,267,528,6310,1111,69
    f2mm0,04B0,10B0,20B0,35B0,57B0,86B1,23B1,69B2,26B2,94B3,74B4,68
    50 × 2FvkN500,00250,00250,00125,00100,0083,3362,5050,0041,6735,7131,2526,32
    fmm0,450,701,721,782,603,764,525,516,728,169,8311,13
    FpkN37,5025,0018,7515,0012,5010,719,388,337,506,826,255,77
    f1mm0,490,851,301,842,473,194,004,895,886,968,139,38
    f2mm0,02B0,05B0,10B0,18B0,30B0,45B0,64B0,88B1,18B1,53B1,95B2,44B
    60 × 2FvkN500,00500,00250,00250,00166,67125,00100,0071,4362,5050,0045,4538,46
    fmm0,260,821,002,062,553,264,184,555,836,618,279,42
    FpkN50,0037,5025,0021,4318,7515,0013,6411,5410,7110,008,828,33
    f1mm0,390,751,021,552,182,633,434,004,966,026,778,00
    f2mm0,01B0,03B0,06B0,11B0,17B0,26B0,38B0,52B0,69B0,90B1,15B1,44B
    20 × 3FvkN125,0083,3350,0033,3325,0019,2315,1512,2010,208,627,256,25
    fmm1,162,453,584,966,899,0411,4013,9917,1420,5023,7427,54
    FpkN9,386,254,843,853,192,732,382,111,921,741,601,47
    f1mm1,222,103,314,656,228,0010,0112,2414,8717,5620,4623,59
    f2mm0,20B0,50B1,03B1,81B2,92B4,406,318,7011,6215,1419,1824,07
    25 × 3FvkN250,00125,0083,3355,5638,4629,4123,8119,2316,1313,5111,369,80
    fmm1,191,883,064,235,427,089,1711,2913,8714,4619,0622,12
    FpkN15,0010,007,506,005,004,293,753,262,942,682,462,27
    f1mm1,011,742,653,755,036,508,149,7611,7513,9316,2918,83
    f2mm0,10B0,26B0,53B0,94B1,51B2,27B3,26B4,495,997,809,9312,44
    30 × 3FvkN250,00166,67100,0083,3355,5641,6733,3327,7822,7319,2316,6714,29
    fmm0,691,452,123,674,535,807,439,4411,3113,5516,1818,65
    FpkN21,4313,6410,718,337,146,005,364,694,293,853,493,26
    f1mm0,841,522,213,044,205,316,798,1910,0011,6813,4915,78
    f2mm0,06B0,17B0,31B0,55B0,88B1,33B1,90B2,62B3,50B4,555,807,26
    35 × 3FvkN500,00250,00166,67100,0083,3362,5045,4538,4631,2526,3222,7319,23
    fmm0,871,372,232,774,285,486,388,239,7911,6813,8915,81
    FpkN30,0018,7513,6411,549,388,337,146,255,775,174,694,41
    f1mm0,751,211,792,683,504,695,756,948,559,9811,5213,57
    f2mm0,04B0,10B0,20B0,35B0,56B0,84B1,21B1,67B2,22B2,90B3,68B4,62
    40 × 3FvkN500,00250,00166,67125,00100,0083,3362,5050,0041,6733,3329,4125,00
    fmm0,580,921,492,323,444,895,887,178,759,9112,0413,77
    FpkN37,5025,0018,7515,0013,6410,719,388,337,506,826,255,77
    f1mm0,631,091,662,3512,50*4,075,116,267,528,9010,3911,99
    f2mm0,03B0,07B0,13B0,24B3,16*B0,57B0,82B1,13B1,50B1,96B2,49B3,12B
    50 × 3FvkN500,00500,00250,00250,00166,67125,00100,0083,3362,5055,5645,4538,46
    fmm0,300,941,152,382,943,764,826,126,728,469,5310,85
    FpkN50,0037,5030,0021,4318,7516,6713,6412,5011,5410,009,388,82
    f1mm0,440,851,391,752,473,313,884,896,036,818,139,57
    f2mm0,01B0,03B0,07B0,12B0,20B0,30B0,43B0,59B0,78B1,02B1,30B1,63B
    60 × 3FvkN500,00500,00500,00250,00250,00166,67125,00100,00100,0083,3362,5055,56
    fmm0,030,541,331,382,552,903,484,256,227,347,589,07
    FpkN75,0050,0037,5030,0025,0021,4321,4318,7516,6715,0013,6412,50
    f1mm0,390,671,021,451,942,513,594,335,146,026,978,00
    f2mm0,01B0,02B0,04B0,07B0,12B0,18B0,25B0,35B0,46B0,60B0,77B0,96B
    B = blau markierter Bereich zur Begehbarkeit. Legende und VoraussetzungenBisheriges Tabellenblatt als Bild öffnen

    Bei Bedarf seitlich und nach unten scrollen. Stützweiten und Zeilenbeschriftungen bleiben im Blick. Lasten in kN, Durchbiegungen in mm.

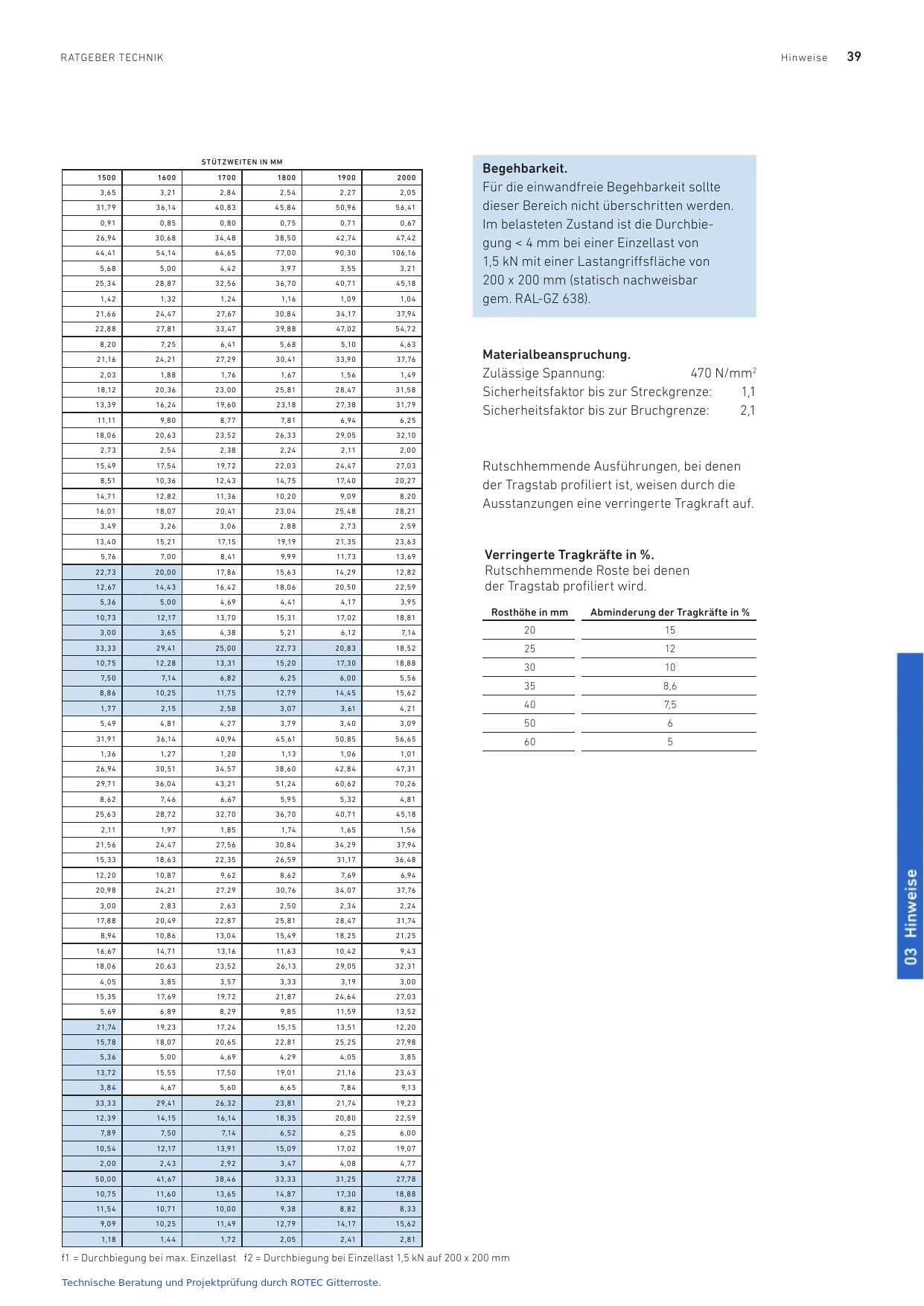

    33 mm Tragstabteilung: 1500 bis 2000 mm Stützweite
    Tragstab
    H × S
    in mm    		Kenn-
    wert    		Lichte Stützweite in mm
    150016001700180019002000
    20 × 2FvkN3,653,212,842,542,272,05
    fmm31,7936,1440,8345,8450,9656,41
    FpkN0,910,850,800,750,710,67
    f1mm26,9430,6834,4838,5042,7447,42
    f2mm44,4154,1464,6577,0090,30106,16
    25 × 2FvkN5,685,004,423,973,553,21
    fmm25,3428,8732,5636,7040,7145,18
    FpkN1,421,321,241,161,091,04
    f1mm21,6624,4727,6730,8434,1737,94
    f2mm22,8827,8133,4739,8847,0254,72
    30 × 2FvkN8,207,256,415,685,104,63
    fmm21,1624,2127,2930,4133,9037,76
    FpkN2,031,881,761,671,561,49
    f1mm18,1220,3623,0025,8128,4731,58
    f2mm13,3916,2419,6023,1827,3831,79
    35 × 2FvkN11,119,808,777,816,946,25
    fmm18,0620,6323,5226,3329,0532,10
    FpkN2,732,542,382,242,112,00
    f1mm15,4917,5419,7222,0324,4727,03
    f2mm8,5110,3612,4314,7517,4020,27
    40 × 2FvkN14,7112,8211,3610,209,098,20
    fmm16,0118,0720,4123,0425,4828,21
    FpkN3,493,263,062,882,732,59
    f1mm13,4015,2117,1519,1921,3523,63
    f2mm5,767,008,419,9911,7313,69
    50 × 2FvkN22,7320,0017,8615,6314,2912,82
    fmm12,6714,4316,4218,0620,5022,59
    FpkN5,365,004,694,414,173,95
    f1mm10,7312,1713,7015,3117,0218,81
    f2mm3,00B3,65B4,385,216,127,14
    60 × 2FvkN33,3329,4125,0022,7320,8318,52
    fmm10,7512,2813,3115,2017,3018,88
    FpkN7,507,146,826,256,005,56
    f1mm8,8610,2511,7512,7914,4515,62
    f2mm1,77B2,15B2,58B3,07B3,61B4,21
    20 × 3FvkN5,494,814,273,793,403,09
    fmm31,9136,1440,9445,6150,8556,65
    FpkN1,361,271,201,131,061,01
    f1mm26,9430,5134,5738,6042,8447,31
    f2mm29,7136,0443,2151,2460,6270,26
    25 × 3FvkN8,627,466,675,955,324,81
    fmm25,6328,7232,7036,7040,7145,18
    FpkN2,111,971,851,741,651,56
    f1mm21,5624,4727,5630,8434,2937,94
    f2mm15,3318,6322,3526,5931,1736,48
    30 × 3FvkN12,2010,879,628,627,696,94
    fmm20,9824,2127,2930,7634,0737,76
    FpkN3,002,832,632,502,342,24
    f1mm17,8820,4922,8725,8128,4731,74
    f2mm8,9410,8613,0415,4918,2521,25
    35 × 3FvkN16,6714,7113,1611,6310,429,43
    fmm18,0620,6323,5226,1329,0532,31
    FpkN4,053,853,573,333,193,00
    f1mm15,3517,6919,7221,8724,6427,03
    f2mm5,696,898,299,8511,5913,52
    40 × 3FvkN21,7419,2317,2415,1513,5112,20
    fmm15,7818,0720,6522,8125,2527,98
    FpkN5,365,004,694,294,053,85
    f1mm13,7215,5517,5019,0121,1623,43
    f2mm3,84B4,675,606,657,849,13
    50 × 3FvkN33,3329,4126,3223,8121,7419,23
    fmm12,3914,1516,1418,3520,8022,59
    FpkN7,897,507,146,526,256,00
    f1mm10,5412,1713,9115,0917,0219,07
    f2mm2,00B2,43B2,92B3,47B4,084,77
    60 × 3FvkN50,0041,6738,4633,3331,2527,78
    fmm10,7511,6013,6514,8717,3018,88
    FpkN11,5410,7110,009,388,828,33
    f1mm9,0910,2511,4912,7914,1715,62
    f2mm1,18B1,44B1,72B2,05B2,41B2,81B
    B = blau markierter Bereich zur Begehbarkeit. Legende und VoraussetzungenBisheriges Tabellenblatt als Bild öffnen

    Tragstabteilung 22 mm

    Belastungswerte und Durchbiegungen für die engere Tragstabteilung 22 mm. Tragstabquerschnitt, Stützweite und gewünschte Lastart müssen innerhalb derselben Tabellenzeile gelesen werden.

    Lesbar, markierbar und kopierbar

    Bei Bedarf seitlich und nach unten scrollen. Stützweiten und Zeilenbeschriftungen bleiben im Blick. Lasten in kN, Durchbiegungen in mm.

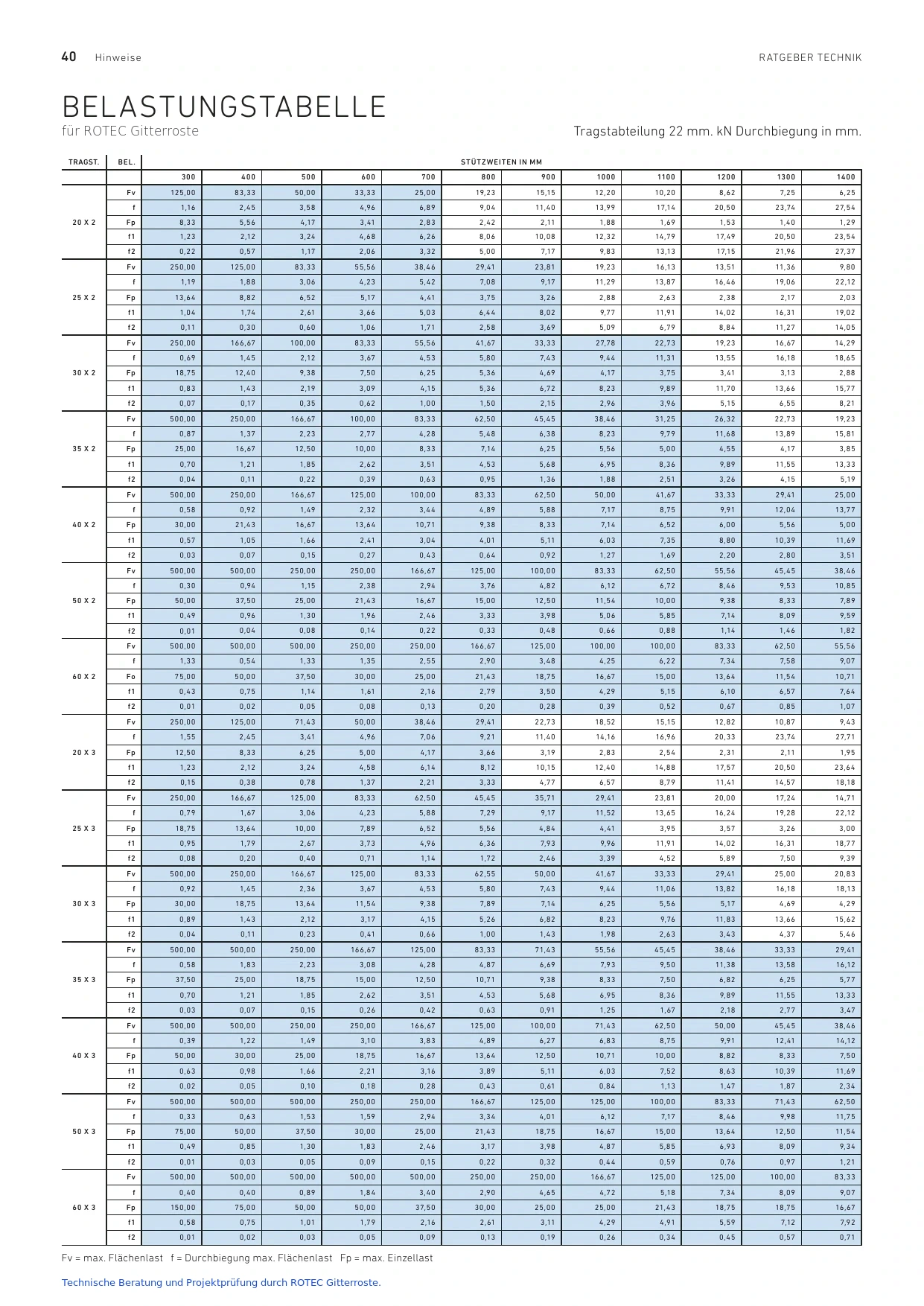

    22 mm Tragstabteilung: 300 bis 1400 mm Stützweite
    Tragstab
    H × S
    in mm    		Kenn-
    wert    		Lichte Stützweite in mm
    30040050060070080090010001100120013001400
    20 × 2FvkN125,0083,3350,0033,3325,0019,2315,1512,2010,208,627,256,25
    fmm1,162,453,584,966,899,0411,4013,9917,1420,5023,7427,54
    FpkN8,335,564,173,412,832,422,111,881,691,531,401,29
    f1mm1,232,123,244,686,268,0610,0812,3214,7917,4920,5023,54
    f2mm0,22B0,57B1,17B2,06B3,32B5,007,179,8313,1317,1521,9627,37
    25 × 2FvkN250,00125,0083,3355,5638,4629,4123,8119,2316,1313,5111,369,80
    fmm1,191,883,064,235,427,089,1711,2913,8716,4619,0622,12
    FpkN13,648,826,525,174,413,753,262,882,632,382,172,03
    f1mm1,041,742,613,665,036,448,029,7711,9114,0216,3119,02
    f2mm0,11B0,30B0,60B1,06B1,71B2,58B3,69B5,096,798,8411,2714,05
    30 × 2FvkN250,00166,67100,0083,3355,5641,6733,3327,7822,7319,2316,6714,29
    fmm0,691,452,123,674,535,807,439,4411,3113,5516,1818,65
    FpkN18,7512,409,387,506,255,364,694,173,753,413,132,88
    f1mm0,831,432,193,094,155,366,728,239,8911,7013,6615,77
    f2mm0,07B0,17B0,35B0,62B1,00B1,50B2,15B2,96B3,96B5,156,558,21
    35 × 2FvkN500,00250,00166,67100,0083,3362,5045,4538,4631,2526,3222,7319,23
    fmm0,871,372,232,774,285,486,388,239,7911,6813,8915,81
    FpkN25,0016,6712,5010,008,337,146,255,565,004,554,173,85
    f1mm0,701,211,852,623,514,535,686,958,369,8911,5513,33
    f2mm0,04B0,11B0,22B0,39B0,63B0,95B1,36B1,88B2,51B3,26B4,155,19
    40 × 2FvkN500,00250,00166,67125,00100,0083,3362,5050,0041,6733,3329,4125,00
    fmm0,580,921,492,323,444,895,887,178,759,9112,0413,77
    FpkN30,0021,4316,6713,6410,719,388,337,146,526,005,565,00
    f1mm0,571,051,662,413,044,015,116,037,358,8010,3911,69
    f2mm0,03B0,07B0,15B0,27B0,43B0,64B0,92B1,27B1,69B2,20B2,80B3,51B
    50 × 2FvkN500,00500,00250,00250,00166,67125,00100,0083,3362,5055,5645,4538,46
    fmm0,300,941,152,382,943,764,826,126,728,469,5310,85
    FpkN50,0037,5025,0021,4316,6715,0012,5011,5410,009,388,337,89
    f1mm0,490,961,301,962,463,333,985,065,857,148,099,59
    f2mm0,01B0,04B0,08B0,14B0,22B0,33B0,48B0,66B0,88B1,14B1,46B1,82B
    60 × 2FvkN500,00500,00500,00250,00250,00166,67125,00100,00100,0083,3362,5055,56
    fmm1,330,541,331,352,552,903,484,256,227,347,589,07
    FpkN75,0050,0037,5030,0025,0021,4318,7516,6715,0013,6411,5410,71
    f1mm0,430,751,141,612,162,793,504,295,156,106,577,64
    f2mm0,01B0,02B0,05B0,08B0,13B0,20B0,28B0,39B0,52B0,67B0,85B1,07B
    20 × 3FvkN250,00125,0071,4350,0038,4629,4122,7318,5215,1512,8210,879,43
    fmm1,552,453,414,967,069,2111,4014,1616,9620,3323,7427,71
    FpkN12,508,336,255,004,173,663,192,832,542,312,111,95
    f1mm1,232,123,244,586,148,1210,1512,4014,8817,5720,5023,64
    f2mm0,15B0,38B0,78B1,37B2,21B3,33B4,776,578,7911,4114,5718,18
    25 × 3FvkN250,00166,67125,0083,3362,5045,4535,7129,4123,8120,0017,2414,71
    fmm0,791,673,064,235,887,299,1711,5213,6516,2419,2822,12
    FpkN18,7513,6410,007,896,525,564,844,413,953,573,263,00
    f1mm0,951,792,673,734,966,367,939,9611,9114,0216,3118,77
    f2mm0,08B0,20B0,40B0,71B1,14B1,72B2,46B3,39B4,525,897,509,39
    30 × 3FvkN500,00250,00166,67125,0083,3362,5550,0041,6733,3329,4125,0020,83
    fmm0,921,452,363,674,535,807,439,4411,0613,8216,1818,13
    FpkN30,0018,7513,6411,549,387,897,146,255,565,174,694,29
    f1mm0,891,432,123,174,155,266,828,239,7611,8313,6615,62
    f2mm0,04B0,11B0,23B0,41B0,66B1,00B1,43B1,98B2,63B3,43B4,375,46
    35 × 3FvkN500,00500,00250,00166,67125,0083,3371,4355,5645,4538,4633,3329,41
    fmm0,581,832,233,084,284,876,697,939,5011,3813,5816,12
    FpkN37,5025,0018,7515,0012,5010,719,388,337,506,826,255,77
    f1mm0,701,211,852,623,514,535,686,958,369,8911,5513,33
    f2mm0,03B0,07B0,15B0,26B0,42B0,63B0,91B1,25B1,67B2,18B2,77B3,47B
    40 × 3FvkN500,00500,00250,00250,00166,67125,00100,0071,4362,5050,0045,4538,46
    fmm0,391,221,493,103,834,896,276,838,759,9112,4114,12
    FpkN50,0030,0025,0018,7516,6713,6412,5010,7110,008,828,337,50
    f1mm0,630,981,662,213,163,895,116,037,528,6310,3911,69
    f2mm0,02B0,05B0,10B0,18B0,28B0,43B0,61B0,84B1,13B1,47B1,87B2,34B
    50 × 3FvkN500,00500,00500,00250,00250,00166,67125,00125,00100,0083,3371,4362,50
    fmm0,330,631,531,592,943,344,016,127,178,469,9811,75
    FpkN75,0050,0037,5030,0025,0021,4318,7516,6715,0013,6412,5011,54
    f1mm0,490,851,301,832,463,173,984,875,856,938,099,34
    f2mm0,01B0,03B0,05B0,09B0,15B0,22B0,32B0,44B0,59B0,76B0,97B1,21B
    60 × 3FvkN500,00500,00500,00500,00500,00250,00250,00166,67125,00125,00100,0083,33
    fmm0,400,400,891,843,402,904,654,725,187,348,099,07
    FpkN150,0075,0050,0050,0037,5030,0025,0025,0021,4318,7518,7516,67
    f1mm0,580,751,011,792,162,613,114,294,915,597,127,92
    f2mm0,01B0,02B0,03B0,05B0,09B0,13B0,19B0,26B0,34B0,45B0,57B0,71B
    B = blau markierter Bereich zur Begehbarkeit. Legende und VoraussetzungenBisheriges Tabellenblatt als Bild öffnen

    Bei Bedarf seitlich und nach unten scrollen. Stützweiten und Zeilenbeschriftungen bleiben im Blick. Lasten in kN, Durchbiegungen in mm.

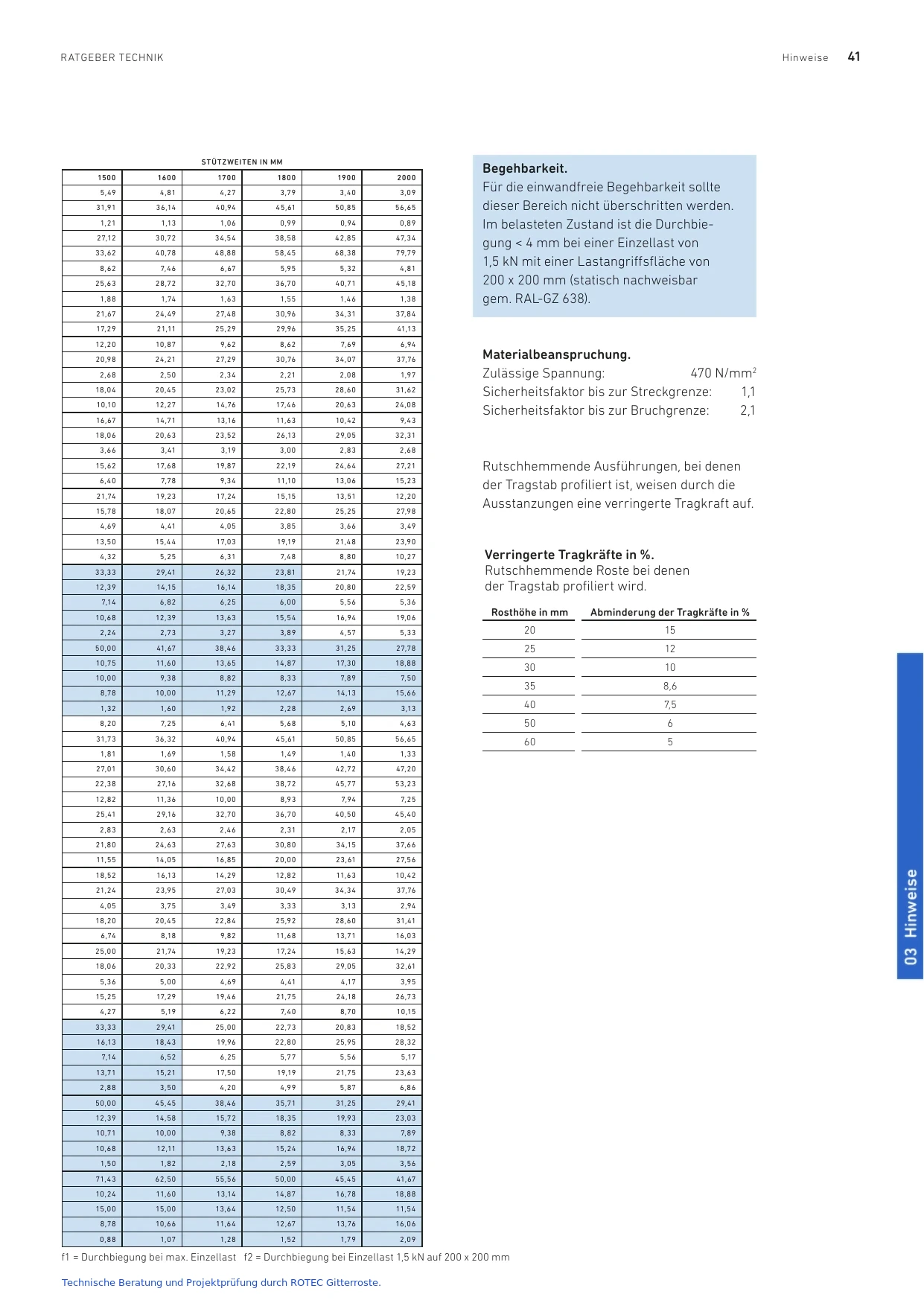

    22 mm Tragstabteilung: 1500 bis 2000 mm Stützweite
    Tragstab
    H × S
    in mm    		Kenn-
    wert    		Lichte Stützweite in mm
    150016001700180019002000
    20 × 2FvkN5,494,814,273,793,403,09
    fmm31,9136,1440,9445,6150,8556,65
    FpkN1,211,131,060,990,940,89
    f1mm27,1230,7234,5438,5842,8547,34
    f2mm33,6240,7848,8858,4568,3879,79
    25 × 2FvkN8,627,466,675,955,324,81
    fmm25,6328,7232,7036,7040,7145,18
    FpkN1,881,741,631,551,461,38
    f1mm21,6724,4927,4830,9634,3137,84
    f2mm17,2921,1125,2929,9635,2541,13
    30 × 2FvkN12,2010,879,628,627,696,94
    fmm20,9824,2127,2930,7634,0737,76
    FpkN2,682,502,342,212,081,97
    f1mm18,0420,4523,0225,7328,6031,62
    f2mm10,1012,2714,7617,4620,6324,08
    35 × 2FvkN16,6714,7113,1611,6310,429,43
    fmm18,0620,6323,5226,1329,0532,31
    FpkN3,663,413,193,002,832,68
    f1mm15,6217,6819,8722,1924,6427,21
    f2mm6,407,789,3411,1013,0615,23
    40 × 2FvkN21,7419,2317,2415,1513,5112,20
    fmm15,7818,0720,6522,8025,2527,98
    FpkN4,694,414,053,853,663,49
    f1mm13,5015,4417,0319,1921,4823,90
    f2mm4,325,256,317,488,8010,27
    50 × 2FvkN33,3329,4126,3223,8121,7419,23
    fmm12,3914,1516,1418,3520,8022,59
    FpkN7,146,826,256,005,565,36
    f1mm10,6812,3913,6315,5416,9419,06
    f2mm2,24B2,73B3,27B3,89B4,575,33
    60 × 2FvkN50,0041,6738,4633,3331,2527,78
    fmm10,7511,6013,6514,8717,3018,88
    FpkN10,009,388,828,337,897,50
    f1mm8,7810,0011,2912,6714,1315,66
    f2mm1,32B1,60B1,92B2,28B2,69B3,13B
    20 × 3FvkN8,207,256,415,685,104,63
    fmm31,7336,3240,9445,6150,8556,65
    FpkN1,811,691,581,491,401,33
    f1mm27,0130,6034,4238,4642,7247,20
    f2mm22,3827,1632,6838,7245,7753,23
    25 × 3FvkN12,8211,3610,008,937,947,25
    fmm25,4129,1632,7036,7040,5045,40
    FpkN2,832,632,462,312,172,05
    f1mm21,8024,6327,6330,8034,1537,66
    f2mm11,5514,0516,8520,0023,6127,56
    30 × 3FvkN18,5216,1314,2912,8211,6310,42
    fmm21,2423,9527,0330,4934,3437,76
    FpkN4,053,753,493,333,132,94
    f1mm18,2020,4522,8425,9228,6031,41
    f2mm6,748,189,8211,6813,7116,03
    35 × 3FvkN25,0021,7419,2317,2415,6314,29
    fmm18,0620,3322,9225,8329,0532,61
    FpkN5,365,004,694,414,173,95
    f1mm15,2517,2919,4621,7524,1826,73
    f2mm4,275,196,227,408,7010,15
    40 × 3FvkN33,3329,4125,0022,7320,8318,52
    fmm16,1318,4319,9622,8025,9528,32
    FpkN7,146,526,255,775,565,17
    f1mm13,7115,2117,5019,1921,7523,63
    f2mm2,88B3,50B4,204,995,876,86
    50 × 3FvkN50,0045,4538,4635,7131,2529,41
    fmm12,3914,5815,7218,3519,9323,03
    FpkN10,7110,009,388,828,337,89
    f1mm10,6812,1113,6315,2416,9418,72
    f2mm1,50B1,82B2,18B2,59B3,05B3,56B
    60 × 3FvkN71,4362,5055,5650,0045,4541,67
    fmm10,2411,6013,1414,8716,7818,88
    FpkN15,0015,0013,6412,5011,5411,54
    f1mm8,7810,6611,6412,6713,7616,06
    f2mm0,88B1,07B1,28B1,52B1,79B2,09B
    B = blau markierter Bereich zur Begehbarkeit. Legende und VoraussetzungenBisheriges Tabellenblatt als Bild öffnen

    Abminderung bei profilierten Tragstäben

    Rutschhemmende Ausstanzungen im Tragstab verringern die Tragkraft. Die prozentualen Abminderungen aus der Vorlage sind zusätzlich zu berücksichtigen.

    Die Einzellastzeile ist einheitlich mit Fp entsprechend der Legende bezeichnet. In der Vorlage steht bei 60 × 2 mm abweichend „Fo“; die zugehörigen Zahlen bleiben unverändert.

    Verringerung der Tragkraft
    Rosthöhe in mmAbminderung in %
    2015
    2512
    3010
    358,6
    407,5
    506
    605
    Wichtiger Anwendungshinweis

    Die Tabellen dienen zur Vorauswahl von rotec Gitterrosten. Maßgebend bleiben die von rotec bestätigte Ausführung, die tatsächliche lichte Stützweite, Tragstabrichtung, Auflagerung, Lastart und die projektbezogene technische Prüfung. Rutschhemmende Ausstanzungen im Tragstab verringern die Tragkraft entsprechend der im Tabellenblatt angegebenen Abminderung.

    Richtig bestellen

    In fünf Schritten zum passenden Tabellenwert

    Lesen Sie die Tabelle immer in dieser Reihenfolge und lassen Sie die Auswahl vor der Bestellung bestätigen.

    Planungsschritte anzeigen
    01

    rotec Rostsystem festlegen

    Prüfen, ob die konkrete rotec Gitterrostausführung zur Berechnungsgrundlage dieser Tabellen gehört und 33 oder 22 mm Tragstabteilung vorgesehen ist.

    02

    Lichte Stützweite bestimmen

    Gemessen wird der freie Abstand zwischen den tragenden Auflagern, nicht das Rostaußenmaß.

    03

    Tragstabquerschnitt wählen

    Höhe und Stärke des Tragstabs gemeinsam auswählen, beispielsweise 30 × 3 mm.

    04

    Lastart auswählen

    Zwischen Flächenlast Fv und Einzellast Fp unterscheiden und die zugehörige Durchbiegung mitlesen.

    05

    Gesamtsystem prüfen

    Auflager, Befestigung, Rutschhemmung, Nutzung und Unterkonstruktion in die technische Prüfung einbeziehen.

    Produkt verstehen

    So planen Sie belastbare rotec Gitterroste

    Die Tragfähigkeit eines Gitterrostes wird wesentlich durch die Tragstabhöhe, Tragstabstärke, Tragstabteilung und die lichte Stützweite bestimmt. Eine größere Stützweite führt bei gleichem Querschnitt in der Regel zu geringerer zulässiger Last und größerer Durchbiegung.

    Flächenlast und Einzellast beschreiben unterschiedliche Belastungssituationen. Deshalb darf ein Wert nicht isoliert übernommen werden. Die zur Last gehörende Durchbiegung und die Anforderungen an die Begehbarkeit müssen gleichzeitig geprüft werden.

    Die Füllstäbe verteilen Lasten anteilig und stabilisieren den Rost. Die Hauptlast tragen jedoch die Tragstäbe. Ihre Richtung muss eindeutig von Auflager zu Auflager verlaufen.

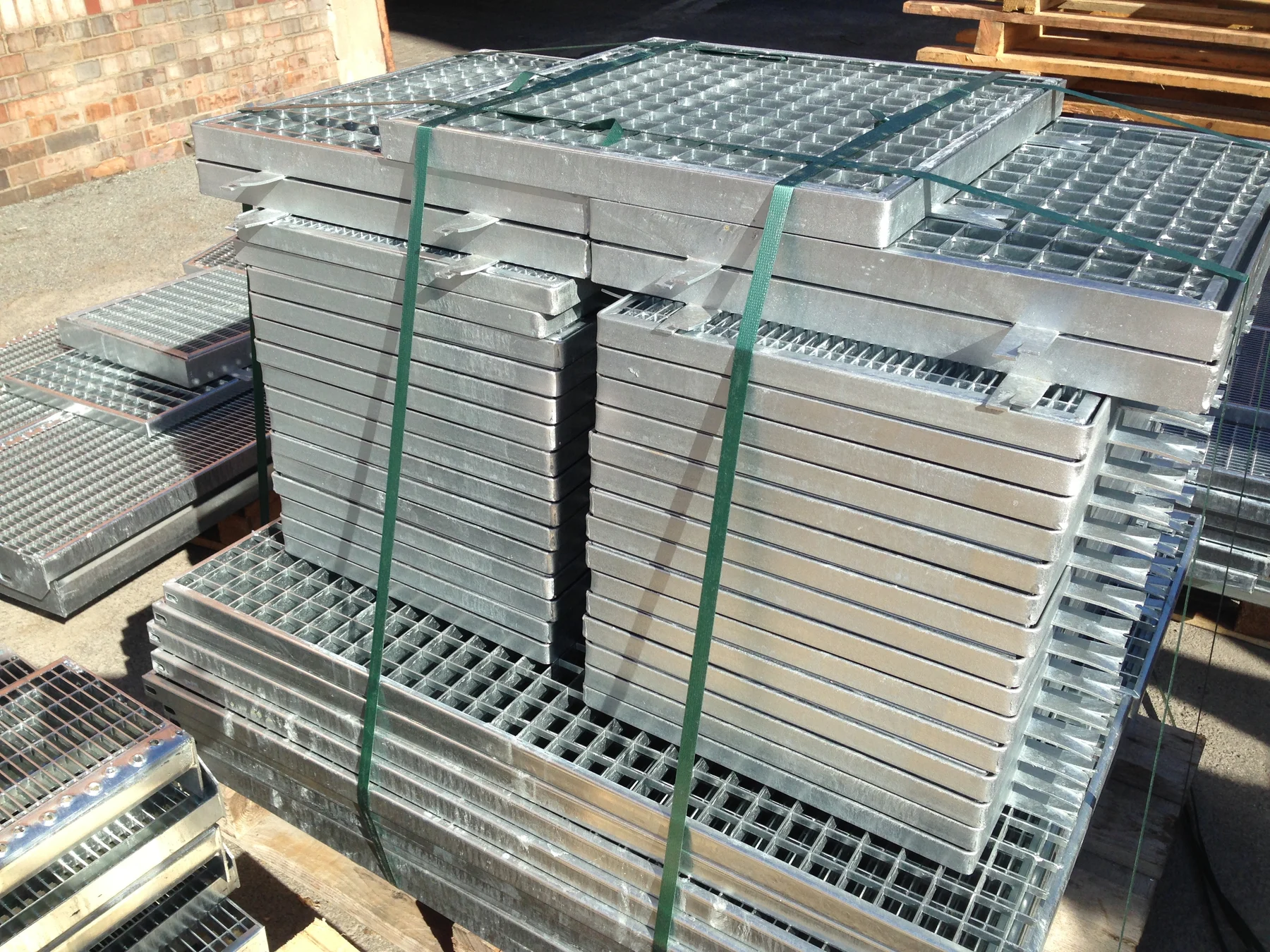

    Gestapelte feuerverzinkte Gitterroste mit sichtbaren Tragstäben
    Die Tragstäbe verlaufen von Auflager zu Auflager und übernehmen die Belastung.
    Technische Orientierung

    Technische Angaben zu rotec Belastungstabellen

    Die Werte dienen der ersten Orientierung. Maßgebend sind die konkrete Ausführung, das aktuelle Produktdatenblatt und die projektbezogene technische Prüfung.

    Tabellenwert ist kein alleiniger statischer Nachweis

    Die Eignung muss für das konkrete Projekt mit allen Lasten, Auflagern, Befestigungen und der Unterkonstruktion bestätigt werden. Für befahrbare Flächen und besondere Lastfälle ist eine gesonderte Berechnung erforderlich.

    Rostsystemrotec Gitterroste
    Tragstabteilungen33 mm und 22 mm
    Lichte Stützweiten300 bis 2.000 mm
    Tragstabquerschnitte20 × 2 bis 60 × 3 mm gemäß Tabelle
    LastwerteFv und Fp in kN
    Durchbiegungenf, f1 und f2 in mm
    BegehbarkeitBlauer und mit B gekennzeichneter Bereich gemäß den Hinweisen des technischen Ratgebers
    Rutschhemmende TragstäbeTragkraftminderung entsprechend der angegebenen prozentualen Abminderung berücksichtigen
    Planung und Anfrage

    Diese Angaben benötigen wir für eine zuverlässige Einordnung

    1. 1
      Rosttyp

      rotec Ausführung, Tragstabteilung, Maschenweite und Oberfläche

    2. 2
      Abmessungen

      Rostaußenmaß, lichte Stützweite und eindeutige Tragstabrichtung

    3. 3
      Belastung

      Flächenlast, Einzellast, Radlast oder weitere dynamische Einwirkungen

    4. 4
      Auflagerung

      Auflagerbreite, Unterkonstruktion und tatsächliche Einbausituation

    5. 5
      Sicherheitsanforderung

      Begehbarkeit, zulässige Durchbiegung, Rutschhemmung und Nutzung

    6. 6
      Unterlagen

      Bemaßte Skizze, Stückzahl, Einbauort und gewünschter Liefertermin

    Einsatzbereiche

    Typische Anwendungen für rotec Belastungstabellen

    Podeste und Bühnen

    Orientierung bei gleichmäßig verteilter Last und punktueller Beanspruchung

    Technische Abdeckungen

    Abstimmung von Tragstabquerschnitt, Auflagerung und zulässiger Verformung

    Referenzen und Fachbeiträge

    Technische Grundlage der rotec Belastungstabellen

    Informationsstand September 2026. rotec stellt Ihnen die Belastungswerte als kompakte Planungshilfe bereit. Für die Ausführung sind die technische Bestätigung durch rotec, das geltende Regelwerk und die aktuellen Auftragsunterlagen maßgebend.

    Fachbeiträge anzeigen

    Gitterrostgewichte

    Gewichte verzinkter Gitterroste nach Maschenweite und Tragstabquerschnitt in kg/m² vergleichen.

    Gewichtstabelle öffnen

    Gütesicherung RAL-GZ 638

    Offizielle Übersicht zur Gütesicherung für statische Berechnung und Herstellung von Gitterrosten.

    RAL Übersicht öffnen ›

    Auflagerung und Verlegung

    Lichte Stützweite, Auflagelänge, Tragstabrichtung und Befestigung richtig planen.

    Verlegehinweise ansehen

    Ausschreibung und Bestellung

    Lastart, Maße, Rostausführung und Unterlagen zu einer eindeutigen Anfrage zusammenführen.

    Checkliste öffnen
    Häufige Fragen

    Antworten zu rotec Belastungstabellen

    Die wichtigsten Grundlagen für Auswahl, Planung und Anfrage.

    Für welche rotec Gitterroste gelten diese Tabellen?

    Die dargestellten Belastungstabellen gelten für rotec Gitterroste mit 33 oder 22 mm Tragstabteilung und den aufgeführten Tragstabquerschnitten.

    Was ist die lichte Stützweite?

    Die lichte Stützweite ist der freie Abstand zwischen den tragenden Auflagern in Richtung der Tragstäbe.

    Was ist der Unterschied zwischen Fv und Fp?

    Fv bezeichnet die maximale Flächenlast, Fp die maximale Einzellast. Beide Werte beschreiben unterschiedliche Belastungsarten und dürfen nicht miteinander verwechselt werden.

    Was bedeuten f, f1 und f2?

    Die Werte geben die rechnerische Durchbiegung in Millimetern für die jeweils zugeordnete Belastung an.

    Was kennzeichnen die blauen Tabellenfelder?

    Sie markieren den vom Hersteller ausgewiesenen Bereich für die einwandfreie Begehbarkeit unter den auf dem Tabellenblatt genannten Bedingungen.

    Gelten die Werte auch für rutschhemmende Gitterroste?

    Bei Ausstanzungen im Tragstab ist die Tragfähigkeit reduziert. Die prozentuale Abminderung richtet sich nach der Rosthöhe und steht unter den Belastungstabellen im Abschnitt zur Abminderung bei profilierten Tragstäben.

    Kann die Tabelle eine statische Berechnung ersetzen?

    Nein. Sie unterstützt die Vorauswahl. Die konkrete Ausführung muss anhand des Projekts, der Lasten, Auflagerung, Befestigung und Unterkonstruktion technisch geprüft werden.

    Welche Angaben benötigt rotec für die Prüfung?

    Benötigt werden Rosttyp, Maße, lichte Stützweite, Tragstabrichtung, Lastart, Auflagerung, Befestigung, Stückzahl und möglichst eine bemaßte Skizze.

    Wo finde ich die Toleranzen für Gitterroste?

    Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.

    Persönlicher Kontakt

    Ihre Ansprechpartner für Gitterroste

    Beratung und Anfrage

    Welcher rotec Gitterrost trägt Ihre Projektlast?

    Senden Sie rotec die Stützweite, Lastart, Abmessungen und Einbausituation. Wir ordnen die Tabellenwerte ein und stimmen die geeignete Gitterrostausführung mit Ihnen ab.

    Belastung prüfen lassenGitterroste nach Maß ansehen
