Abmessungen passend zur tatsächlichen Einbausituation
Gitterroste nach Maß

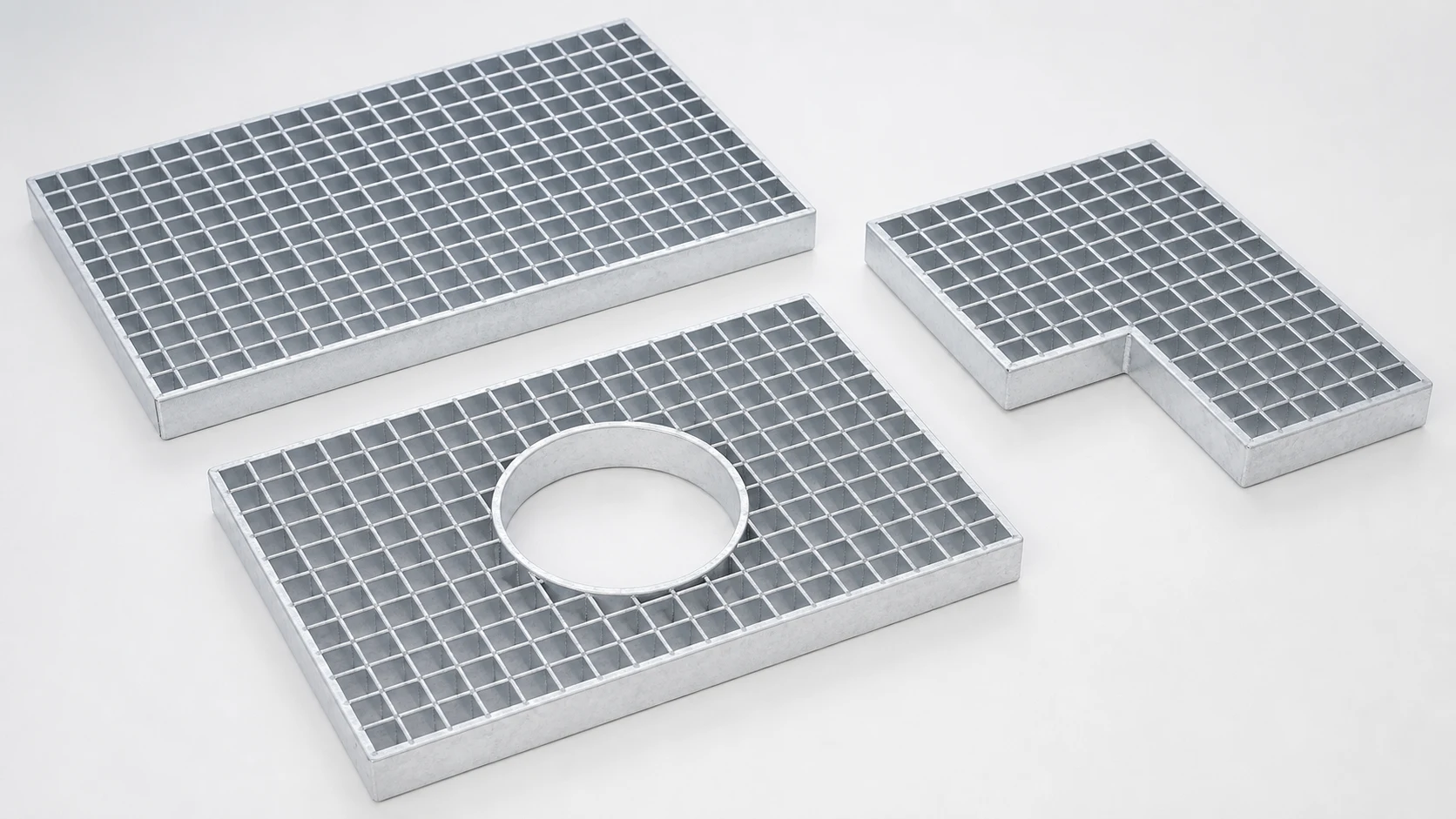

Gitterroste nach Maß für Ausschnitte und besondere Einbausituationen
Wenn Standardgrößen nicht passen, werden Abmessungen, Ausschnitte und Randeinfassungen projektbezogen festgelegt. rotec unterstützt bei der Auswahl. Eine bemaßte Skizze mit Tragstabrichtung, Auflagern und Belastung hilft bei der technischen Klärung.
- Individuelle Länge und Breite
- Runde und eckige Ausschnitte
- Schrägschnitte, Sonderformen und Randeinfassungen
Ausschnitte, Schrägschnitte und besondere Konturen
Technische Einordnung nach Auflagerung und Belastung
Bearbeitung anhand von Skizzen, Zeichnungen und Stücklisten
Öffnung bereits ausgemessen?Länge, Breite, Auflager und Tragstabrichtung festhaltenAngaben prüfen ›
Ausschnitte erforderlich?Position, Größe und Bezugskanten vollständig bemaßenBearbeitungen ansehen ›
Zeichnung vorhanden?Skizze oder Zeichnung zusammen mit der Stückzahl sendenProjekt anfragen ›
Direkt bestellen
Verzinkten Pressrost nach Maß konfigurieren
Sie kennen die benötigte Ausführung? Im rotec Profishop wählen Sie aus den angebotenen verzinkten Pressrosten, passen die Maße und verfügbaren Optionen an und sehen den Preis Ihrer Auswahl.
Prüfen Sie die gewählten Maße und Optionen vor der Bestellung anhand Ihrer Projektangaben.
Ausführungen und Preise im ShopPersönlich abstimmen
Für Ausschnitte, Sonderformen, Zargen oder Fragen zur Belastung unterstützt Sie unser Fachbereich. Senden Sie die bereits bekannten Angaben und eine bemaßte Skizze.
- Einbaumaße und Tragstabrichtung
- Auflager, freie Spannweite und Belastung
- Werkstoff, Bearbeitungen und Stückzahl
Individuelle Lösung
Wann ist ein Gitterrost nach Maß erforderlich?
Maßanfertigungen werden benötigt, wenn Öffnungen, Auflager oder angrenzende Bauteile nicht mit Standardabmessungen übereinstimmen. Auch Rohrdurchführungen, Stützen, Wandanschlüsse und besondere Grundrisse erfordern häufig eine individuelle Anpassung.
Eine frühzeitige Abstimmung verhindert unnötige Nacharbeiten auf der Baustelle. Deshalb sollten Tragstabrichtung, Auflagerung und sämtliche Ausschnitte bereits in den Anfrageunterlagen eindeutig dargestellt werden.
Maß richtig angeben
Drei Möglichkeiten zur Bestimmung der Gitterrostmaße
Bitte kennzeichnen Sie in der Anfrage eindeutig, auf welche Maßart sich Länge und Breite beziehen. Dadurch vermeiden wir Missverständnisse bei der technischen Prüfung.
Gitterrost-Fertigmaß
Das Fertigmaß ist die absolute Außenabmessung des fertigen Gitterrostes. Angegeben werden die endgültige Länge und Breite des Rostes.
Angabe: Außenmaß des GitterrostesLichte ÖffnungSchachtinnenmaß
Schachtöffnungsmaß
Das Schachtöffnungsmaß ist ausschließlich das lichte Innenmaß der vorhandenen Öffnung. Gemessen wird von Innenkante zu Innenkante, nicht über den äußeren Schachtrand.
Angabe: lichte Länge und Breite, jeweils von Innenkante zu InnenkanteZargenaußenmaß
Das Zargenaußenmaß ist das Gesamtaußenmaß der vollständigen Einheit aus Gitterrost und umlaufender Zarge.
Angabe: Außenmaß einschließlich ZargeBei Bestellung mit Zarge
Befestigungsart der Zarge angeben
Zusätzlich zum Zargenaußenmaß benötigen wir die gewünschte Befestigungsart. Sie richtet sich nach dem Bauablauf und der vorhandenen Einbausituation.
Formen und Bearbeitungen
Welche Maßanfertigungen sind möglich?
Die geeignete Ausführung richtet sich nach Rosttyp, Abmessung, Belastung und konstruktiver Einbausituation.
Rechteckige Passroste
Individuelle Länge und Breite für vorhandene oder neu geplante Öffnungen.
Ausführung anfragen ›Ausschnitte
Runde oder eckige Öffnungen für Rohre, Stützen und technische Einbauten.
Details ansehen ›Schrägschnitte und Sonderformen
Anpassungen an schräge Auflager, Wände und polygonale Konstruktionen.
Details ansehen ›Rundroste und Segmentroste
Kreisförmige oder segmentierte Gitterroste für besondere Grundrisse.
Details ansehen ›Winkelrahmen und Zargen
Abgestimmte Einfassung mit Steinankern oder Lochungen zum Andübeln.
Details ansehen ›Anfrageunterlagen
Diese Angaben benötigen wir für die Prüfung
Je eindeutiger die Angaben sind, desto schneller kann rotec eine technisch passende und wirtschaftliche Ausführung einordnen.
Tragstabrichtung eindeutig kennzeichnen
Die Tragstäbe überspannen den freien Abstand zwischen den Auflagern. Ein Richtungspfeil in der Skizze verhindert Verwechslungen von Länge und Breite.
| Maßart | Fertigmaß, Schachtöffnungsmaß oder Zargenaußenmaß eindeutig benennen |
|---|---|
| Abmessungen | Länge und Breite passend zur gewählten Maßart |
| Zargenausführung | Bei Zarge: Steinanker zum Einmauern oder Lochungen nach unten zum Andübeln |
| Auflager | Lage, freie Spannweite und verfügbare Auflagerbreite |
| Tragstabrichtung | Mit Richtungspfeil in Skizze oder Zeichnung |
| Belastung | Nutzung sowie Flächenlasten, Punktlasten oder Radlasten |
| Ausführung | Rosttyp, Maschenweite, Werkstoff und Oberfläche |
| Bearbeitungen | Ausschnitte, Schrägschnitte und Sonderkonturen vollständig bemaßt |
| Projektangaben | Stückzahl und gewünschter Liefertermin |
| Unterlagen | Bemaßte Handskizze, PDF Zeichnung oder abgestimmte digitale Datei |
Technische Planungshilfen
Maßanfertigungen vollständig und prüfbar vorbereiten
Die neuen rotec Ratgeber führen von der Maßaufnahme über Auflager und Belastung bis zur eindeutigen Bestellung.
Aufmaß und Bemaßung
Maßarten, Diagonalen, Bezugskanten und Tragstabrichtung richtig dokumentieren.
Aufmaßhilfe öffnen ›Auflagerung und Verlegung
Stützweite, Mindestauflage, Rostteilung, Fugen und Befestigung planen.
Verlegehinweise öffnen ›Ausschreibung und Bestellung
Lastfall, Rostausführung, Zeichnungen und Stückzahlen vollständig zusammenstellen.
Checkliste öffnen ›Fertigungstoleranzen
Maßhaltigkeit, Ebenheit und Stabtoleranzen technisch richtig einordnen.
Toleranzen ansehen ›Projektablauf
Von der Einbausituation zum passenden Gitterrost
Anforderungen übermitteln
Maße, Belastung, Stückzahl sowie Skizzen oder Zeichnungen senden.
Technische Einordnung
Rosttyp, Tragstäbe, Maschenweite, Oberfläche und Bearbeitungen abstimmen.
Unterlagen prüfen
Tragstabrichtung, Ausschnitte und Anschlussmaße eindeutig festlegen.
Maßanfertigung umsetzen
Die abgestimmte Ausführung wird projektbezogen bereitgestellt.
Produktgruppen
Maßanfertigungen für unterschiedliche Anforderungen
Die Produktart wird passend zu Nutzung, Belastung, Umgebung und Einbausituation ausgewählt.
Pressroste
Vielseitige Ausführungen mit klarer Linienführung und zahlreichen Bearbeitungsmöglichkeiten.
Pressroste ansehen ›Schwerlastroste
Projektbezogene Auslegung für höhere Belastungen und befahrene Flächen.
Schwerlastroste ansehen ›Sicherheitsroste
Rutschhemmende Lauf- und Trittflächen passend zur Einbausituation.
Sicherheitsroste ansehen ›Blechprofilroste
Profilierte Metallbeläge in abgestimmten Abmessungen und Ausführungen.
Blechprofilroste ansehen ›Gitterroststufen
Stufenbreiten, Auftrittstiefen und Befestigungen passend zur Treppenkonstruktion.
Gitterroststufen ansehen ›Häufige Fragen
Antworten zu Gitterrosten nach Maß
Die wichtigsten Hinweise für Aufmaß, Unterlagen und Anfrage.
Wo finde ich die Toleranzen für Gitterroste?
Auf unserer Seite „Fertigung und Liefertoleranzen“ finden Sie die zulässigen Abweichungen für Pressroste und Schweißpressroste: Maße, Diagonalen, Ebenheit sowie Stab- und Randabweichungen. Vergrößerbare Zeichnungen und ein gemeinsamer PDF-Download ergänzen die Angaben.
Kann ich einen Pressrost nach Maß online bestellen?
Ja. Im rotec Profishop können Sie die dort angebotenen Pressrost-Ausführungen konfigurieren und bestellen. Prüfen Sie die gewählten Maße und Optionen für Ihr Projekt. Ausschnitte, Sonderformen und ungeklärte Belastungen stimmen Sie mit unserem Fachbereich ab.
Welche Angaben benötigt rotec für eine Maßanfertigung?
Benötigt werden Maßart, Länge, Breite, Tragstabrichtung, freie Spannweite, Auflagerbreite, Belastung, Werkstoff, Oberfläche, Maschenweite, Befestigung und Stückzahl. Ausschnitte und Zargen sollten in einer bemaßten Skizze oder Zeichnung angegeben werden.
Muss ich das Öffnungsmaß oder das Fertigmaß angeben?
Beides ist für eine Anfrage möglich, muss aber eindeutig bezeichnet werden. Das Öffnungsmaß ist das lichte Innenmaß; das Fertigmaß ist das Außenmaß des fertigen Rostes. Ziehen Sie kein pauschales Einbauspiel ab. Im Shop beachten Sie die dort bezeichneten Maßfelder.
Sind Ausschnitte, Sonderformen und Winkelrahmen möglich?
Ja. Runde und eckige Ausschnitte, Schrägschnitte und passende Zargen können projektbezogen abgestimmt werden. Geben Sie Lage und Größe der Bearbeitungen sowie bei Zargen die Befestigungsart an.
Wie wird die passende Belastbarkeit bestimmt?
Die Abmessungen allein reichen nicht aus. Entscheidend sind unter anderem Rostausführung, Tragstabrichtung, freie Spannweite, Auflager und die tatsächlichen Flächen-, Punkt- oder Radlasten. Bei offenen Angaben unterstützt rotec die technische Klärung.
Reicht ein Foto für die Anfrage?
Ein Foto hilft, die Einbausituation zu verstehen, ersetzt aber keine eindeutigen Maße. Senden Sie möglichst eine bemaßte Handskizze oder Zeichnung mit Tragstabrichtung, Auflagern und Stückzahl. Kennzeichnen Sie noch offene Angaben.
Persönlicher Kontakt
Ihre Ansprechpartner für Gitterroste
Gitterroste
Astrid Püschel
Telefon030 789039-15E-Maila.pueschel@rotec-berlin.deGitterroste
Marcello Canu
Telefon030 789039-47E-Mailm.canu@rotec-berlin.deBeratung und Anfrage
Benötigen Sie einen Gitterrost nach Maß?
Ergänzen Sie die bekannten Maße, die Nutzung und die Stückzahl. Kennzeichnen Sie offene Angaben zur gemeinsamen technischen Klärung. Nutzen Sie unser Anfrageformular. Skizzen, Zeichnungen und Fotos können Sie dort als Anhang ergänzen.
